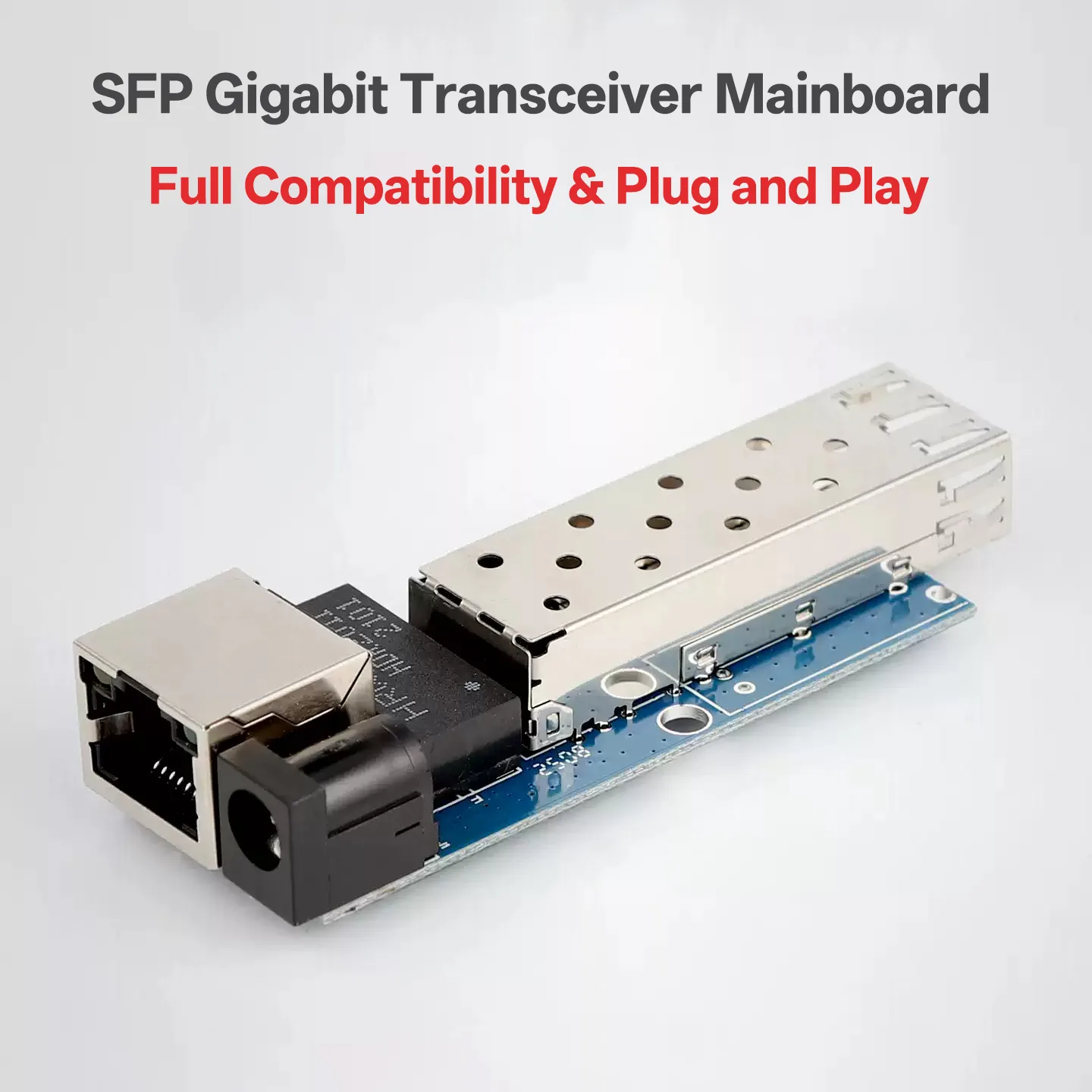

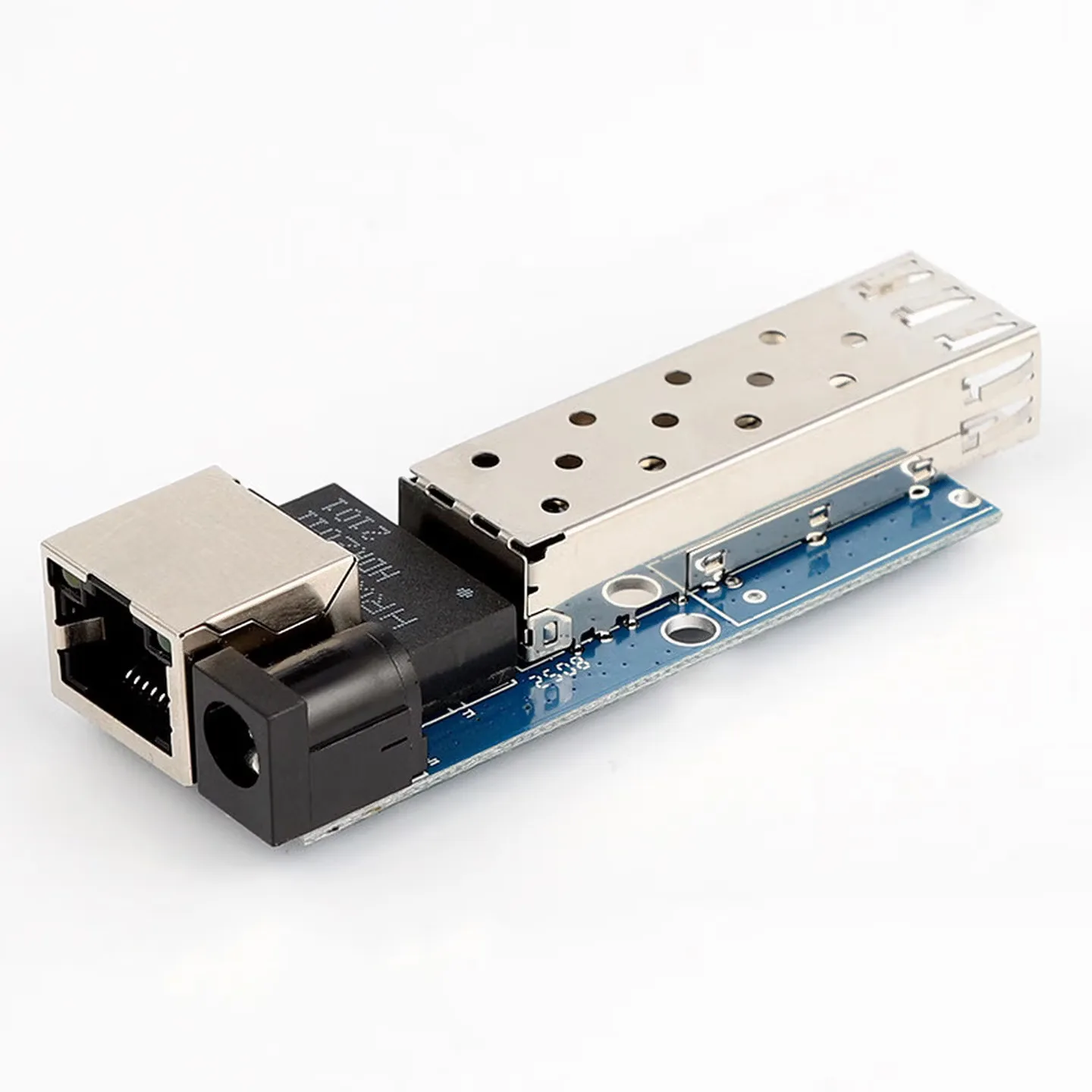

プリント基板アセンブリとして設計されたMini 1000M銅線-光ファイバメディアコンバータは、高性能な回路基板モジュールで、電気イーサネット信号を光イーサネット信号に変換します。コンパクトなフォームファクタにより、FTTH、FTTB、FTTX、インテリジェント監視システム、産業用データ通信などの組み込みネットワークシステムに、ギガビットのフルパフォーマンスを提供します。
目的と設計哲学
PCBAバージョンは、エンジニアやインテグレーターに高い柔軟性と適応性を提供するという点で、エンクロージャ型メディアコンバータとは異なります。ギガビット光ファイバーコンバータの中核機能要素であるこのPCBAは、ネットワークデバイスやカスタムエンクロージャ内に統合できるように設計されています。エンクロージャではなくベアPCBAであるため、屋外環境への設置は想定されていませんが、IP65/IP67規格のハウジング内に設置することで、屋外や産業環境での使用が可能です。
Mini 1000Mは標準の1000Base-X SFPモジュールをサポートしているため、既存の光インフラストラクチャと完全に互換性があります。ユーザーは、ネットワーク設計と距離要件に応じて、4種類の光トランシーバモジュール（シングルモード、マルチモード、シングルファイバー、デュアルファイバー）のいずれかを選択できます。そのため、光ファイバー伝送の物理的な距離は、選択したトランシーバモジュールによってのみ決定され、適切なモジュールと組み合わせることで最大120キロメートルまで延長できます。
パフォーマンスと互換性

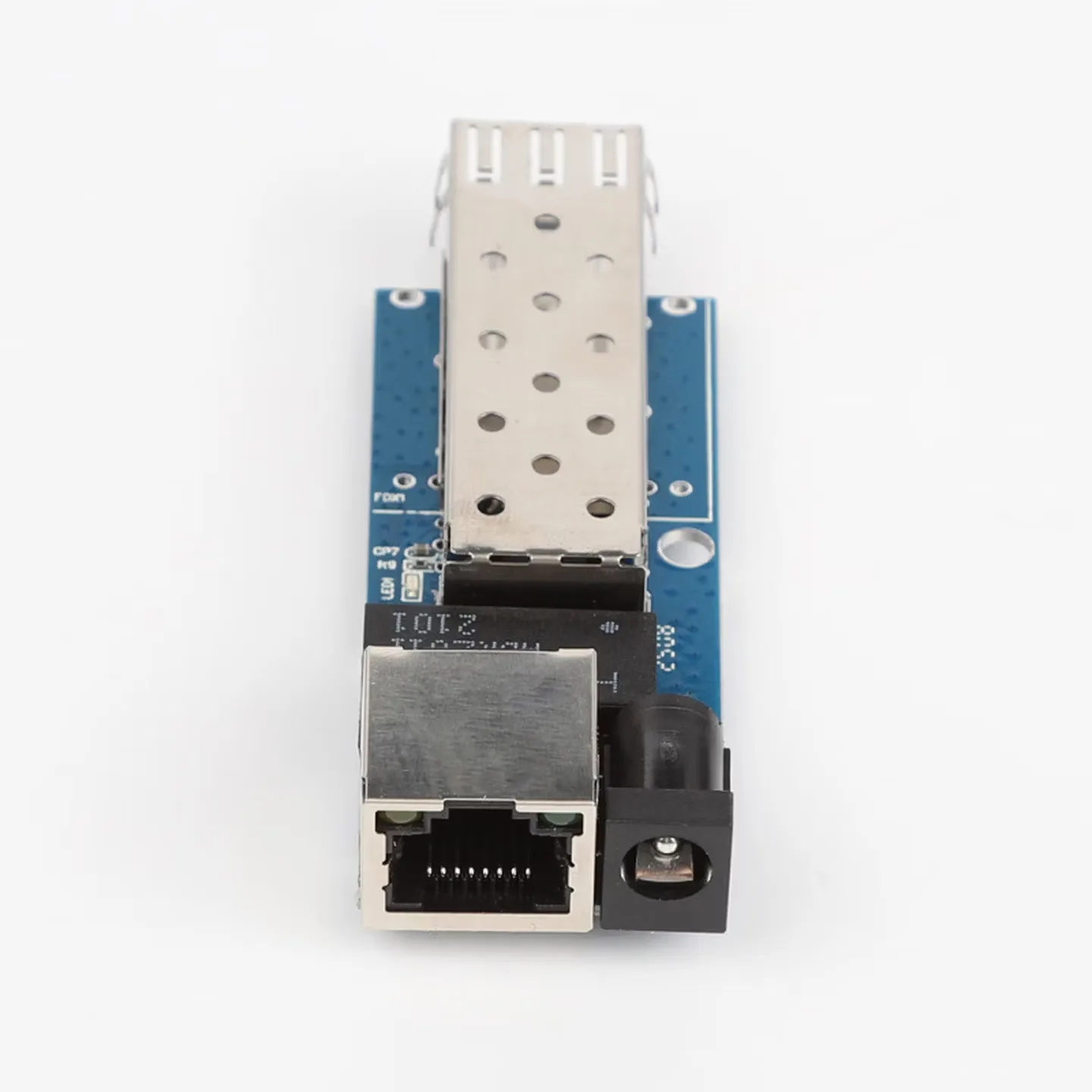

このメディアコンバータのPCBAは、10/100/1000 Mbpsのオートネゴシエーションに加え、半二重モードと全二重モードの両方をサポートします。RJ45ポートはIEEE 802.3に準拠しています。また、MDI/MDIX自動検出システムも内蔵しており、ケーブルの手動設定が不要という利点もあります。

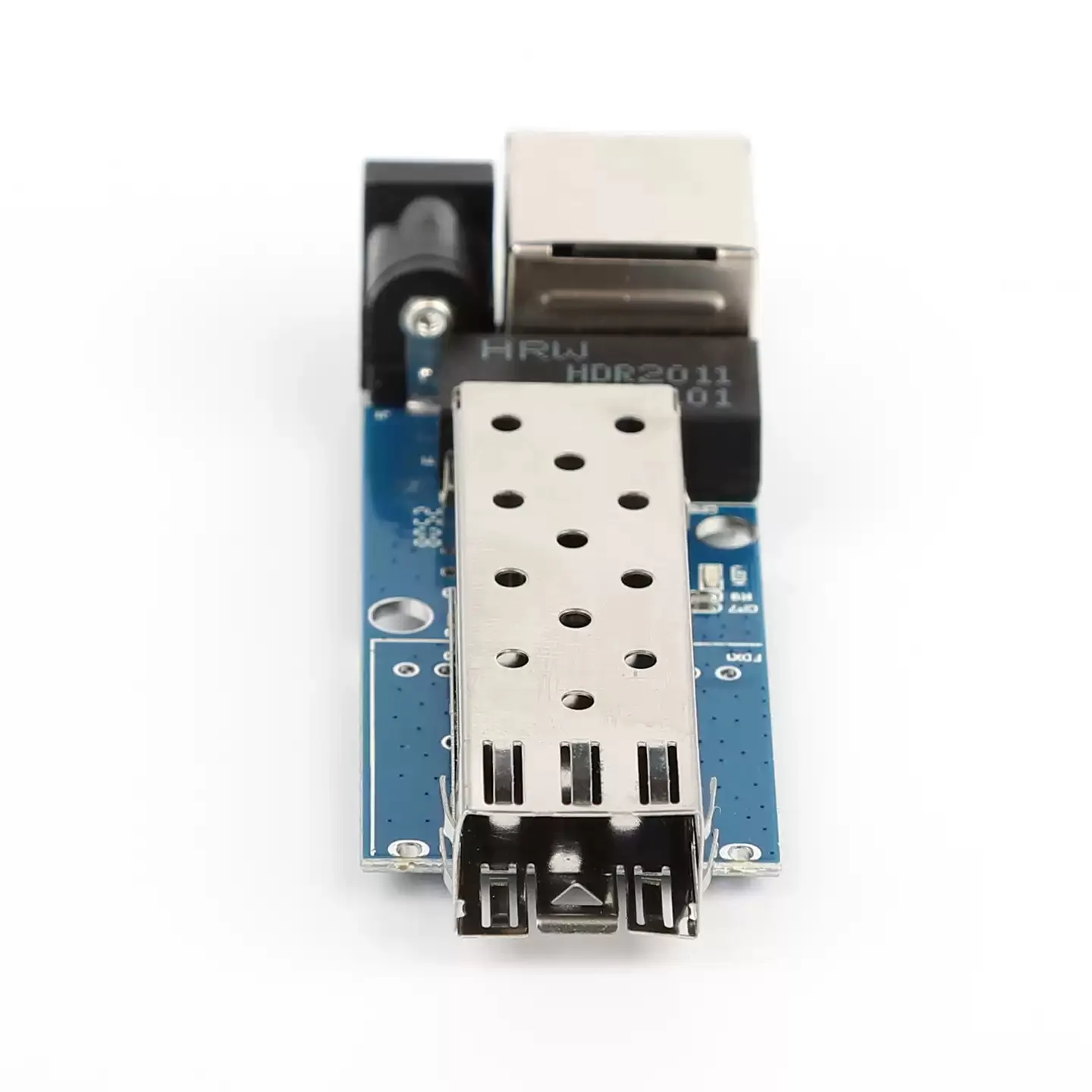

搭載されているSFPスロットは標準の1000Base-X光インターフェースをサポートし、ホットスワップ対応技術によりプラグアンドプレイSFPトランシーバを容易に設置できます。そのため、このメディアコンバータは、長距離アプリケーション、波長分割多重（WDM）アプリケーション、その他の短距離アプリケーションなど、様々なベンダー製の様々な光モジュールの要件に容易に適応できます。
効率的な電力と信頼性の高いハードウェア
このメディアコンバータは、安定化DC入力（5V）で動作し、消費電力は2.5W未満です。ファンレスアプリケーションや組み込みアプリケーションにおいて、消費電力の面で非常に効率的です。消費電力が低いため、システム全体の電力バジェットを計算するインテグレーターは、放熱が懸念される密閉型筐体に収容される機器を設計する際に、この点を考慮する必要があります。
メディアコンバータには、過負荷保護と逆接続保護を提供する保護回路も搭載されています。そのため、入力電源電圧が変動する環境でも、メディアコンバータは確実に動作します。
コアチップセットは高品質の輸入チップで、高い信号整合性、低ジッター、そして最大限の電磁干渉耐性を実現します。これらの利点により、このメディアコンバータは長期連続動作に適しており、MTBF（平均故障間隔）は100,000万時間を超え、通信グレードの製品となっています。
環境デザインと統合
PCBAの環境設計上の考慮事項は、デバイスの種類と使用方法を考慮すると、「露出」よりも「統合」に重点が置かれます。PCBアセンブリ（コンバータボード）の動作温度範囲は -20°C～+70°C 保管条件に耐えることができる -40°C～+85°CPCBアセンブリの相対湿度許容範囲は5%～90%（結露なし）です。
現場でのPCBアセンブリの寿命を延ばすために、OEMはPCBアセンブリを、耐湿性（IP65またはIP67）を備えた密閉型で耐腐食性のある筐体内に設置する必要があります。工場の床や密閉されていない配電ボックス内など、湿度の高い環境や結露が発生する環境でPCBアセンブリが使用されることが予想される場合は、OEMはコンフォーマルコーティングを施すことも検討するかもしれません。
使いやすさと診断
PCBアセンブリにはステータスLEDが組み込まれており、ユニットの電源供給状況、リンクのアクティブ状態、ネットワーク通信速度などを表示します。ステータスLEDにより、現場でのメンテナンスと設置が簡素化され、設置者はテストや導入時にリンクが正常に動作していることを容易に確認できます。

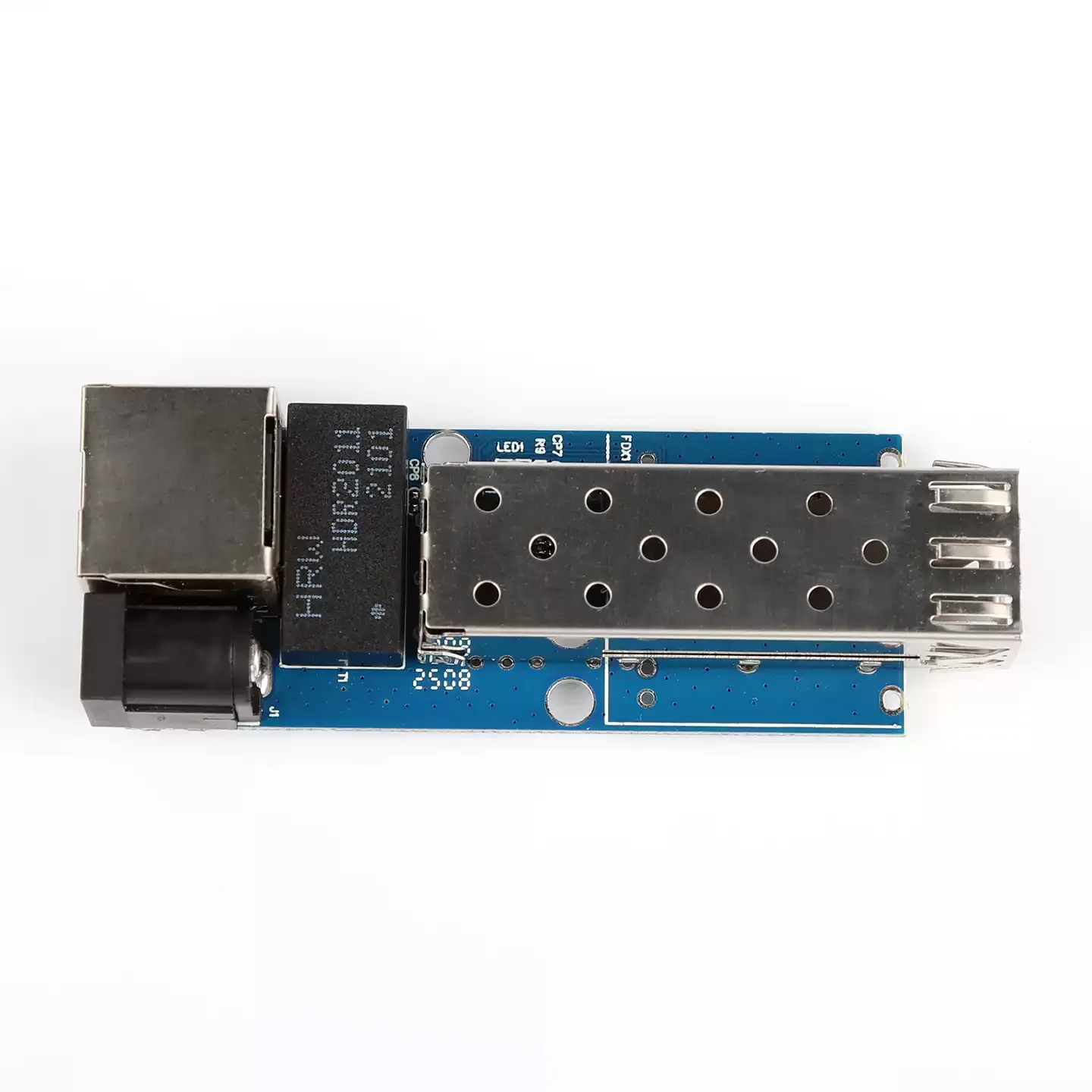

PCBアセンブリは小型であるため、エンジニアは産業用エンクロージャ、ネットワークアプライアンス、カメラモジュールなど、様々な場所にPCBアセンブリを物理的に実装できます。エンジニアの設計要件に応じて、ピンヘッダーを使用してPCBアセンブリを直接PCBに接続することも、標準のDC電源コネクタに接続することもできます。
用途
- FTTH/FTTB/FTTX ネットワーク光イーサネットは、光イーサネット信号をアクセス ネットワーク間のギガビット データ リンクに変換する手段として使用できます。
- 産業自動化： ファイバーは EMI (電磁干渉) に耐性があるため、PLC (プログラマブル ロジック コントローラー) や制御システムに最適です。
- ビデオ監視： NVR (ネットワーク ビデオ レコーダー)、IP カメラ、または NVR を備えた屋外カメラのオープン アーキテクチャにより、カメラと NVR を統合できます。
- 組み込みおよびIoTデバイス: 産業用ルーターまたはスマートゲートウェイ向けのコンパクトな光ネットワーク ソリューション。
- OEM機器製造: カスタム デバイス設計または SoM (System on Module) 統合プロジェクトのコア モジュール。
サービス、保証、パッケージ
各ボードは、製品組み立て時の安定性と性能を確保するため、負荷をかけた状態で徹底的にテストされています。各ボードには3年間のサービス保証が付帯し、各OEM向けにラベル、コネクタ、インターフェース構成のカスタマイズオプションもご用意しています。輸送中は、すべてのユニットが安全に保護されています。
単一梱包サイズ：20 cm x 10 cm x 5 cm。ESD保護および防湿性を備えた帯電防止素材で梱包されています。
技術仕様

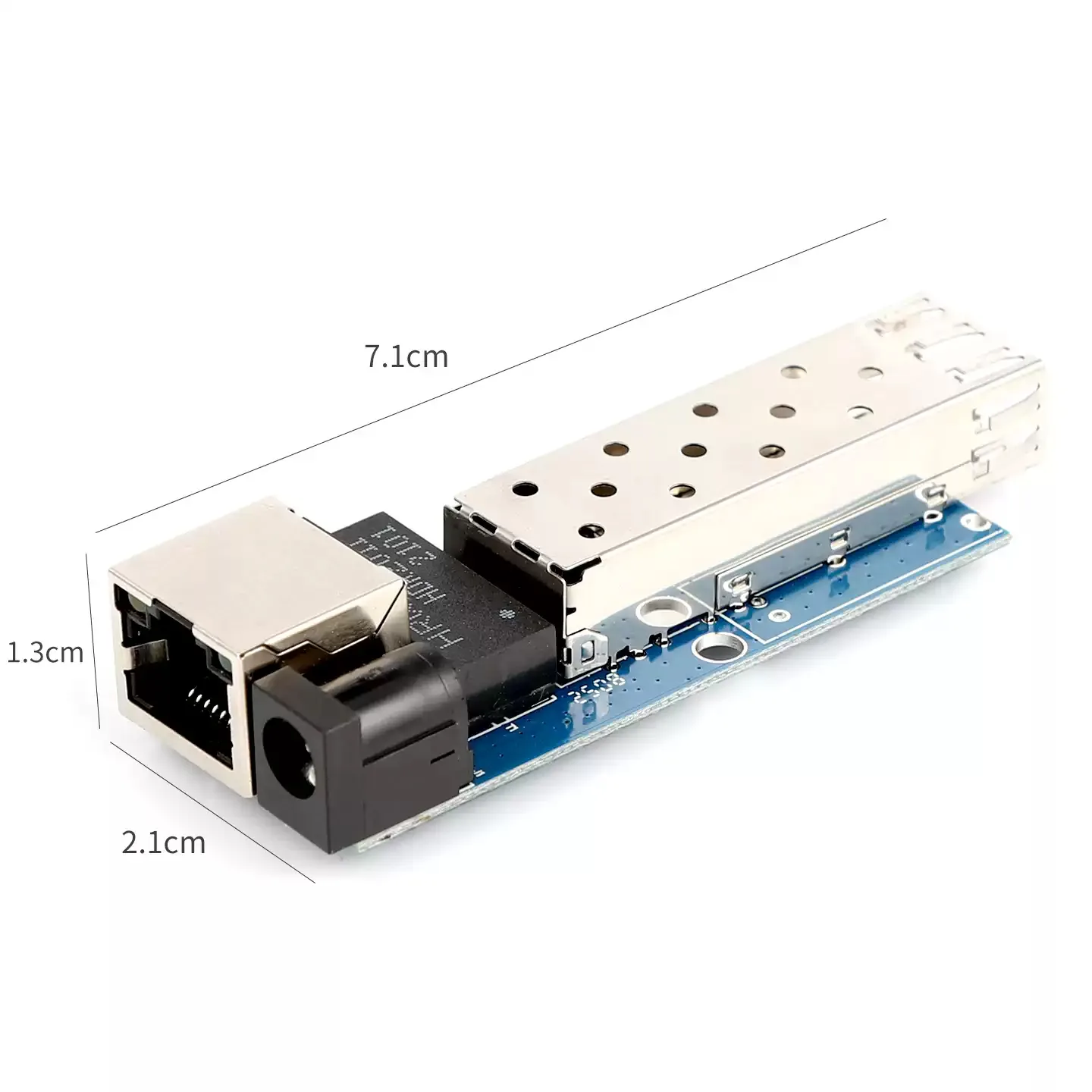

| 製品仕様 | |
| 製品名 | ミニ 1000M 銅線 - 光ファイバー メディアコンバータ PCBA |
| ブランド名 | BYXGDまたはOEM |
| 原産地 | 広東省、中国 |
| カテゴリー別 | PCBA（ボードレベルメディアコンバータ） |
| 用途 | FTTH / FTTB / FTTX ネットワークデータ伝送 |
| 伝送規格 | IEEE 802.3、IEEE 802.3u、IEEE 802.3ab、IEEE 802.3z (1000Base-X) |
| 伝送速度 | 10/100/1000 Mbps 自動ネゴシエーション |
| 銅インターフェース | 1 x RJ45 (10/100/1000Base-T、自動MDI/MDIX) |
| 光インターフェース | 1 x SFPスロット（1000Base-X）、シングル/デュアルファイバーモジュールをサポート |
| 伝送距離 | 挿入されたSFPモジュールによって決定されます（最大120 kmをサポート） |
| 電源入力 | DC 5V |
| 消費電力 | <2.5 W |
| 保護性能 | 過負荷および逆極性保護 |
| 使用温度 | -20°C ～ +70°C |
| 保管温度 | -40°C ～ +85°C |
| 動作湿度 | 5％〜90％RH（結露しないこと） |
| チップセット | 高性能輸入チップセット |
| ボードの寸法 | 6.9 cm × 3.7 cm（標準） |
| 梱包サイズ | 20×10センチ×5 |
| 材料 | プレミアム品質の PCB (エンクロージャなし) |
| ステータスインジケータ | 電源、リンク、速度LED |
| MTBF | > 100,000時間 |
| 光データレート | 1.25 Gbps（SFP経由） |
| SFPモジュール | 含まれていません（リクエストに応じて利用可能） |
| 保証 | 創業3周年 |
| OEMのカスタマイズ | サポート |
| おすすめの使い方 | IP65/IP67定格ハウジングへの統合 |
これは、高信頼性、低消費電力、産業グレードのイーサネットから光ファイバへのメディア変換モジュールであるMini 1000M銅線から光ファイバへのメディアコンバータPCBAです。OEMインテグレーターに通信グレードのMTBFを提供し、包括的な光ファイバ接続ソリューションを提供します。Mini-1000MメディアコンバータにはSFPコネクタを装着できるため、光ファイバから銅線への変換が可能で、消費電力は2.5ワット未満です。適切に実装され保護されたエンクロージャと併用することで、Mini-1000M銅線から光ファイバへのメディアコンバータPCBAは、様々な業界の高度な組み込みシステムに長期にわたる高速光ファイバ接続を提供します。
