Che cos'è QSFP28 LR4? Analisi approfondita dei moduli ottici 100G a lunga distanza

QSFP28 LR4 è una tecnologia fondamentale per fornire una connettività 100G affidabile e a lunga distanza nelle reti aziendali e dei data center. Il mercato è complesso e scegliere il modulo giusto che soddisfi le proprie esigenze di costo, prestazioni e compatibilità è difficile. Questo articolo esamina approfonditamente le tecnologie chiave di LR4, fornisce chiari criteri di selezione, offre utili suggerimenti per l'implementazione, esplora strategie di risoluzione dei problemi, considera il panorama in continua evoluzione e presenta LR4 in un contesto più ampio. L'interazione con questo materiale fornirà ai lettori gli strumenti per prendere decisioni più consapevoli che massimizzeranno l'efficacia e l'efficienza della loro infrastruttura in fibra ad alta velocità.

Spiegazione della trasmissione a lungo raggio 100G: tecnologia di base di QSFP28 LR4

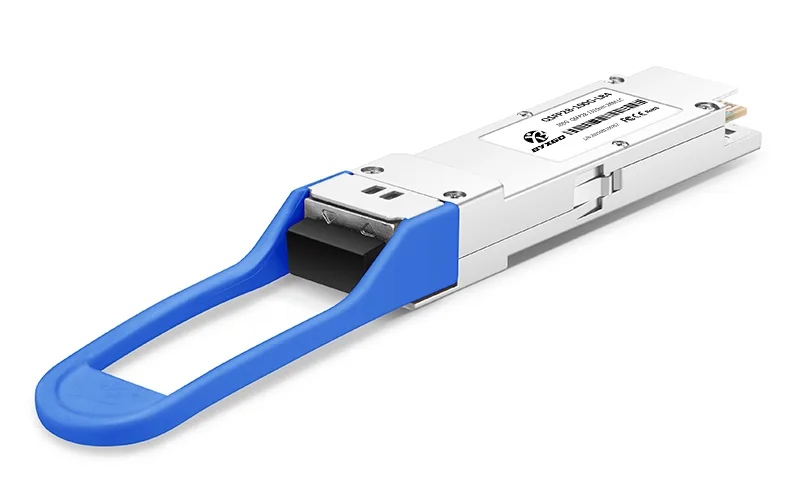

Uno standard Modulo QSFP28 LR4 utilizza quattro corsie ottiche discrete da 25G e raggiunge una trasmissione di 100G utilizzando multiplexing a divisione di lunghezza d'onda (WDM)Si pensi a questi quattro flussi di dati come a quattro distinti "colori" di luce, ognuno dei quali trasportato da una luce che viaggia a una lunghezza d'onda leggermente diversa nell'intervallo dei 1310 nm. La tecnologia WDM combina i quattro "colori" in un unico segnale denso, che viene trasmesso simultaneamente attraverso un unico filamento di fibra monomodale. L'utilizzo della tecnologia WDM consente di trasferire più dati su distanze maggiori senza compromettere la qualità del segnale.

In sintesi, lavorare con 1310 nm rappresenta una via di mezzo ideale per la distanza e l'integrità del segnale. È stato dimostrato che questa lunghezza d'onda presenta un'attenuazione inferiore nella fibra monomodale, consentendo al QSFP28 LR4 di raggiungere distanze fino a 10 chilometri senza la necessità di rigenerare il segnale.

I parametri principali che incidono sulle prestazioni del modulo LR4 sono:

• Potenza ottica in uscita: deve fornire potenza sufficiente per raggiungere la distanza richiesta, ma anche rimanere al di sotto della soglia di danno.
• Sensibilità del ricevitore: la potenza minima richiesta per rilevare in modo affidabile il segnale senza incorrere in errori di bit durante l'invio e la ricezione.
• Efficienza spettrale: la capacità di trasmettere la massima quantità di dati in una piccola percentuale dello spettro complessivo di lunghezze d'onda.

Insieme, queste specifiche determinano se i moduli LR4 possono supportare connessioni 100G più lunghe su lunghe distanze e garantire che la rete fornisca prestazioni rapide e costanti, contribuendo a supportare il backbone del data center e i casi d'uso aziendali.

In che modo il QSFP28 LR4 si confronta tecnicamente con i moduli SR4 e CWDM4?

Sebbene i moduli QSFP28 LR4, SR4 e CWDM4 supportino tutti chiaramente trasmissioni a 100G, differiscono notevolmente in termini di tecnologia, tipi di fibra e applicazioni previste.

Lunghezza d'onda e tipo di fibra:

• L'LR4 è costituito da quattro lunghezze d'onda attorno ai 1310 nm multiplexate insieme su una fibra monomodale, che funziona fino a circa 10 km.
• L'SR4 contiene quattro corsie a 850 nm su fibra multimodale per distanze di 100-150 m al massimo assoluto.
• La lunghezza d'onda CWDM4 multiplexa diverse lunghezze d'onda per la trasmissione su fibra monomodale nell'intervallo di 1310 nm (l'altro lato dello spettro), che si prevede possa raggiungere i 2 km, ma solitamente, anche se non sempre, è molto più conveniente della LR4.

Potenza:
Il modulo LR4 in genere consuma e richiede molta più energia e raffreddamento rispetto all'SR4, a causa dell'elettronica a distanza molto più lunga e dell'ottica monomodale. Il CWDM4 si colloca generalmente a metà strada tra queste configurazioni in termini di costo e portata per il consumo energetico, sebbene ciò comporti una maggiore complessità.

Costo:
Il modulo SR4 è il più economico in termini di costo per collegamenti brevi e ad alta densità, ma non è un'opzione praticabile per tratte lunghe, se non per considerazioni di costo. Il costo del modulo LR4 è significativamente più elevato a causa delle distanze molto più lunghe e della crescente complessità. Il modulo CWDM4 è un'opzione di fascia media, ma questo potrebbe non essere sempre vero, poiché i collegamenti regionali richiedono costi significativamente inferiori rispetto al modulo LR4 per lunghezze fino a MW, a seconda della distanza.

Prestazioni ed efficienza spettrale:
L'LR4 offre un'efficienza spettrale superiore per collegamenti backbone e a lungo raggio, mentre l'SR4 è più adatto ad ambienti densi e a corto raggio (un aspetto da considerare è che non richiede alcuna regolazione delle capacità visive o di lettura nell'ambiente di corto raggio). Il CWDM4 verrebbe utilizzato in specifici scenari metropolitani o edge di data center e, sebbene distanza e velocità influiscano sull'efficienza spettrale complessiva, il rapporto velocità/costo si tradurrà in prestazioni moderate.

Nel complesso:
Il QSFP28 LR4 è stato appositamente progettato per essere un collegamento 100G a medio-lungo raggio conveniente, con un'affidabilità accettabile per prestazioni su oltre 10 km di fibra monomodale. Il SR4 è utile per configurazioni molto corte e ad alta densità, mentre il CWDM4 potrebbe essere utilizzato come opzione più economica fino a lunghezze pari a SR4, ma inferiori a quelle LR4 per gli scenari. La consapevolezza delle differenze consente un utilizzo mirato della tecnologia in base alle esigenze.

Come scegliere il modulo QSFP28 LR4 giusto: parametri e compatibilità

Quando si sceglie un modulo QSFP28 LR4, ci sono alcuni fattori importanti da considerare per ottenere la migliore affidabilità del collegamento 100G a lunga distanza. Innanzitutto, è necessario considerare la lunghezza del collegamento per assicurarsi che il modulo sia idoneo a tale portata. I moduli LR4 sono in genere specificati per una portata fino a 10 chilometri su fibra monomodale; il superamento della portata indicata comporterà un degrado del collegamento, quindi se un collegamento non è molto lungo, non tentare di sovradimensionarlo. Il passo successivo è la compatibilità verificata del tipo di fibra.

Il QSFP28 LR4 funziona con fibra monomodale poiché utilizza la lunghezza d'onda di 1310 nm. Il tentativo di utilizzarlo con fibra multimodale causerà un'interruzione di trasmissione non gestibile. La potenza è un'ulteriore specifica da considerare. Moduli ottici hanno una potenza di trasmissione (Tx) definita e una sensibilità di ricezione (Rx) definita, quindi verificare che le apparecchiature di rete possano utilizzare entrambi questi parametri è fondamentale per garantire un budget di collegamento funzionante ed evitare errori.

È inoltre necessario considerare la compatibilità dello switch e il firmware consigliato. Ogni produttore dispone di un elenco di transceiver supportati, o transceiver SFP compatibili, spesso certificati tramite il codice EEPROM presente all'interno del modulo. La convalida della EEPROM con il fornitore e la versione del firmware del dispositivo di rete, insieme alle specifiche elencate, contribuisce notevolmente a garantire che eventuali problemi di compatibilità non si presentino dopo l'installazione.

Infine, ma non meno importante, è importante ottenere una certificazione del fornitore che attesti l'autenticità del modulo e la sua garanzia. A tal fine, i parametri chiave da considerare nella ricerca dei moduli includono:

1. Distanza massima
2. Lunghezza d'onda/tipo di fibra
3. Budget di potenza ottica
4. Consumo energetico del modulo
5. Compatibilità firmware/hardware

Grazie alle checklist multidimensionali sopra riportate, avrai la certezza che il tuo modulo QSFP28 LR4 sarà perfetto per il tuo ambiente di rete, limitando i tempi di inattività e massimizzando il ROI.

Esclusivo: confronto affiancato dei migliori moduli QSFP28 LR4

Prima di prendere una decisione, è consigliabile familiarizzare con le specifiche e gli utilizzi leggermente diversi dei moduli QSFP28 LR4 dei diversi fornitori principali. Qui abbiamo messo a confronto Cisco, Finisar e Arista, tutti e tre i principali fornitori di ottiche 100G di alta qualità.

• Lunghezza d'onda e distanza: Ciascuno dei tre moduli opera entro una lunghezza d'onda di 1310 nm su fibra monomodale, garantendo un'estensione di distanza comune di 10 chilometri.
• Livello di potenza: I moduli Arista hanno tradizionalmente potenze nominali leggermente inferiori, il che è favorevole per le applicazioni ad alta densità.
• applicazioni: I moduli Cisco offrono un ottimo supporto ai fornitori per grandi ambienti campus e metropolitani; Finisar offre un buon equilibrio tra prezzo e prestazioni per le distribuzioni aziendali; i moduli Arista sono progettati per i compromessi tra cloud e provider di servizi, con particolare attenzione alla scalabilità.
• Prezzi: I prezzi solitamente variano in base al fornitore, alla reputazione e ai servizi di supporto, ma variano anche in base alle opzioni di supporto del fornitore; Finisar è solitamente meno costoso, mentre Cisco solitamente richiede un prezzo più alto a causa dell'elevato livello di fiducia nel marchio.

Tuttavia, questo confronto consente a un architetto di rete o a un acquirente di individuare rapidamente quale modulo LR4 sia più adatto ai requisiti tecnici, al budget e al contesto operativo di implementazione. Il confronto parallelo di tutti i fattori semplifica inoltre il processo decisionale per garantire una connettività a lunga distanza a 100G con il minimo rischio.

Come evitare le insidie ​​più comuni negli acquisti: checklist di compatibilità

Per evitare costosi errori, assicuratevi di verificare questi importanti fattori per aiutarvi a valutare la compatibilità complessiva prima di acquistare moduli QSFP28 LR4. Innanzitutto, verificate sempre le certificazioni del fornitore per confermare che il modulo è stato certificato per l'uso come modulo di terze parti autentico e certificato per funzionare con quel fornitore. Inoltre, verificate che i codici EEPROM integrati nel modulo siano gli stessi codici riconosciuti dal vostro switch o dispositivo. Questo garantirà che il modulo possa essere riconosciuto, non solo autorizzato come modulo QSFP28 LR4 accettabile per l'hardware.

In secondo luogo, esaminate l'elenco dei transceiver supportati dal vostro hardware e assicuratevi che il firmware utilizzato supporti il ​​modulo. È inoltre prudente acquistare transceiver da fornitori autorizzati o produttori verificati per garantire qualità e opzioni di garanzia. Ciascuno di questi controlli di buon senso proteggerà e supporterà le prestazioni complessive della rete, riducendo al minimo le difficoltà di risoluzione dei problemi e garantendo il massimo ritorno sull'investimento.

Distribuzione perfetta: installazione e risoluzione dei problemi dei moduli QSFP28 LR4

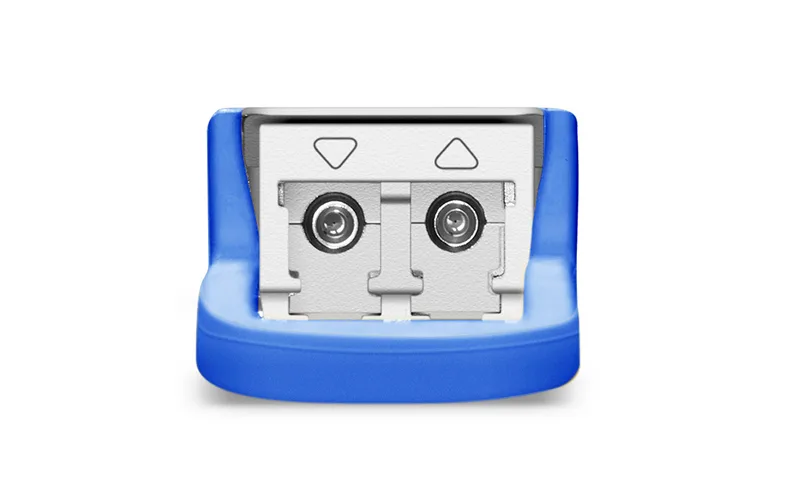

L'installazione meticolosa del modulo QSFP28 LR4 è il primo passo per garantire prestazioni impeccabili. La chiave per un'installazione di successo inizia prima di inserire il modulo. Come per altri connettori in fibra ottica, le superfici terminali della fibra devono essere pulite, prive di polvere e oli. Potreste rimanere sorpresi dalla quantità di polvere e oli che si trasferiscono dalle dita durante il collegamento della fibra ottica! Polvere e altre particelle contribuiscono all'attenuazione del segnale.

Assicurarsi di pulire molto bene le estremità delle fibre utilizzando una salvietta priva di lanugine con solventi approvati (preferibilmente) o IPA. Assicurarsi che l'inserimento avvenga in modo scrupoloso con Moduli QSFP28. Scatteranno in posizione una volta completamente inseriti. Siate delicati, ma non preoccupatevi. Evitate di schiacciare le ottiche o danneggiare i connettori. Si noti che non è necessaria una forza eccessiva per l'installazione.

È necessario tenere conto degli aspetti ambientali. Assicuratevi di selezionare moduli adatti al vostro ambiente di distribuzione. I moduli QSFP28 LR4 di livello commerciale consentono connessioni affidabili in ambienti controllati come i data center. In caso di rumore o vibrazioni del connettore in fibra, assicuratevi di utilizzare ottiche QSFP28 di livello industriale.

La manutenzione preventiva è necessaria per prevenire problemi di integrità del segnale e di durata dei moduli. Includete la pulizia regolare dei connettori in fibra come parte della vostra routine di manutenzione ed eseguite regolarmente la diagnostica dello stato di salute tramite l'interfaccia di gestione dello switch o del router. Il monitoraggio regolare dei parametri ambientali (temperatura, potenza ottica, conteggio degli errori, ecc.) consente di identificare precocemente problemi di degrado o guasto, applicando tecniche preventive per eliminare possibili problemi di prestazioni. La chiave per ridurre interruzioni impreviste del servizio e tempi di inattività attraverso le migliori pratiche di manutenzione nel tempo è l'osservazione e il monitoraggio continui delle apparecchiature.

Sfide e soluzioni di distribuzione: studio di caso esclusivo

Un grande data center era afflitto da continui picchi di latenza e guasti irregolari dei collegamenti sulla sua rete 100G esistente. L'implementazione originale utilizzava quasi esclusivamente moduli a corto raggio e collegava diversi collegamenti oltre la loro distanza massima, creando un trasferimento dati inaffidabile e aumentando i costi operativi a causa delle ripetute risoluzioni dei problemi e della sostituzione dell'hardware.

Per identificare la fonte dei problemi di affidabilità della rete, il team di rete ha eseguito un audit completo sui percorsi in fibra e sui requisiti dei collegamenti. A seguito dell'audit, ha definito una strategia a più livelli utilizzando moduli QSFP28 LR4 per tutti i collegamenti fino a 10 km di distanza su fibra monomodale. I collegamenti più corti hanno mantenuto i moduli SR correttamente installati.

Una volta installati e operativi i moduli LR4, il data center ha registrato un miglioramento del 25% della latenza e una riduzione del 50% dei tempi di inattività della rete. Inoltre, le spese operative sono state ridotte di circa il 15% grazie alla riduzione del consumo energetico e alla riduzione dei guasti hardware nel tempo.

Questo caso evidenzia l'importanza di disporre dei moduli giusti per ogni segmento della rete, offrendo al contempo chiari vantaggi in termini di tecnologia LR4 per collegamenti 100G a medio-lungo raggio. La struttura è stata in grado di migliorare la latenza e la stabilità della rete adattandosi all'infrastruttura e ai modelli di traffico esistenti, entro i limiti delle capacità dei moduli, migliorando al contempo l'efficienza dei costi.

Risoluzione dei problemi da parte degli esperti: comandi CLI e diagnosi degli errori

Indicatori di guasto significativi possono essere l'assenza di collegamento; l'assenza di collegamento può essere dovuta a un posizionamento errato dei moduli o a connettori sporchi. Altri indicatori possono essere elevati tassi di errore; ad esempio, un elevato tasso di errore indica la presenza di danni o problemi con la fibra o l'alimentazione.

I comandi diagnostici utili sono: mostra i dettagli del transceiver delle interfacce (Cisco) e mostra interfacce diagnostica ottica (Juniper). Entrambi i comandi forniscono valori utili su potenza ottica Tx/Rx, temperatura e tensione per vari parametri ottici. Comprendere il significato di questo output ci aiuterà a prevedere potenziali problemi: ad esempio, una bassa potenza Rx è probabilmente attribuibile a connettori contaminati; una potenza Tx anomala potrebbe indicare un problema ottico; una temperatura elevata potrebbe essere attribuita a stress hardware, condizioni ambientali, ecc.

Se sappiamo come valutarli, siamo ben preparati a isolare i guasti in modo efficiente, riducendo al minimo l'impatto di eventuali tempi di inattività della rete.

Evoluzione del 100G e oltre: tendenze nei moduli ottici

Lo sviluppo della tecnologia ottica sta avanzando oltre i 100G e i moduli SR/LR/ER da 200G e 400G vengono implementati in reti più grandi. Questi moduli condividono molti degli stessi concetti fondamentali del QSFP28 LR4: fibra monomodale nelle stesse bande di lunghezza d'onda e retrocompatibilità.

L'impegno principale si è concentrato sullo sviluppo di funzionalità diagnostiche migliorate: dati di telemetria più completi offrono più opzioni per una gestione proattiva della rete. L'efficienza energetica limita il carico di raffreddamento aggiuntivo su ciascuna unità, un aspetto importante nei data center ad alta densità. Inoltre, le opzioni aggiuntive di fattore di forma offrono agli switch una maggiore densità di porte per aumentare la larghezza di banda senza occupare spazio nel rack.

La natura consultiva dello sviluppo offre ulteriore comfort per l'investimento nei moduli QSFP28 LR4 e facilità di transizione man mano che aumentano la domanda e i requisiti.

Preparazione per futuri aggiornamenti: considerazioni strategiche

Sviluppare una strategia di crescita per la tua nuova rete significa allineare l'attuale implementazione LR4 con un'infrastruttura futura scalabile e di nuova generazione. Prevedi i requisiti di larghezza di banda previsti e assicurati che l'infrastruttura di cablaggio fisico effettiva possa supportare gli aggiornamenti lambda fisici alle ottiche 200G e 400G compatibili con LR4.

Comprendendo il compromesso tra i costi CAPEX del sistema attuali e i futuri aggiornamenti e scalabilità, è possibile ridurre al minimo le spese in conto capitale per l'intera durata della rete, senza dover affrontare molteplici e costosi aggiornamenti di un'infrastruttura fisica completamente nuova. Investire in switch modulari con aggiornamenti firmware e verificare le roadmap dei fornitori per garantire che eventuali nuovi standard possano essere integrati senza problemi nella rete è un approccio migliore alla pianificazione futura. Gli aggiornamenti pianificati consentono di risparmiare sugli investimenti di capitale, soddisfacendo al contempo la crescente domanda di traffico della rete in futuro.

Conclusione

I moduli QSFP28 LR4 rappresentano un componente cruciale per realizzare trasmissioni ottiche 100G a lunga distanza affidabili ed economiche. La tecnologia di multiplexing, combinata con l'utilizzo della lunghezza d'onda di 1310 nm su fibra monomodale, offre un solido rapporto prestazioni/costo per collegamenti di lunga distanza (fino a 10 chilometri).

La comprensione della tecnologia alla base dei moduli LR4, cosa acquistare (e cosa non acquistare) tra i moduli compatibili e certificati e l'implementazione e il mantenimento delle migliori pratiche per la gestione della tecnologia, insieme, costituiscono le basi per un sistema di rete produttivo e di successo a lungo termine.

Inoltre, anticipare le tecnologie e gli aggiornamenti futuri garantirà che gli investimenti effettuati in questa fase di approvvigionamento rimangano, nel tempo, pertinenti e utili per la vostra organizzazione. I confronti presentati nello studio, i casi di studio e le informazioni per la risoluzione dei problemi hanno fornito gli strumenti necessari per massimizzare l'utilizzo della vostra infrastruttura in modo affidabile e preciso, e per garantire che la vostra infrastruttura sia in grado di mantenere prestazioni e scalabilità per continuare a supportare l'evoluzione del consumo di dati.

Fonti di riferimento

1. Scheda tecnica dei moduli Cisco 100GBASE QSFP-100G
2. Standard e panoramica dei moduli ottici QSFP28 da 100G
3. 100 Gigabit Ethernet
