Velocità massima QSFP-DD e prospettive future: decodifica degli standard dei moduli ottici di nuova generazione

La richiesta di velocità di trasmissione dati più elevate continua a mettere a dura prova le infrastrutture di rete in tutto il mondo. QSFP-DD rappresenta una soluzione rivoluzionaria che aumenta la densità delle porte consentendo velocità superiori a 400G. Gli architetti di rete sono sempre più pressati a scalare la larghezza di banda occupando meno spazio. Comprendere le capacità di velocità di QSFP-DD è essenziale per proteggere gli investimenti futuri nei data center.

Il fattore di forma Double Density utilizza otto canali elettrici anziché quattro, con conseguenti notevoli vantaggi in termini di throughput. La gestione delle grandi infrastrutture e le decisioni di implementazione dipendono dalla comprensione di questi progressi tecnici. Le specifiche di velocità massima QSFP definiscono i limiti per le prestazioni di rete, incluse le opportunità di espansione future. Con l'evoluzione dello standard, entrano in gioco matrici di compatibilità e strategie concrete, determinando il successo di un'implementazione.

Una pianificazione intelligente eviterà costosi aggiornamenti e massimizzerà il ROI dell'infrastruttura. Una conoscenza approfondita della tecnologia QSFP-DD fornirà una differenziazione critica negli ambienti hyperscale. Una conoscenza tecnica approfondita consentirà agli architetti di rete di effettuare scelte con sicurezza in merito ai requisiti di velocità, alla scelta dei fornitori e alle capacità future. Questa analisi approfondita fornirà ai professionisti dell'architettura una prospettiva interna per effettuare scelte consapevoli, il tutto fornendo al contempo una conoscenza delle tecnologie attuali per le implementazioni di moduli ottici di prossima generazione.

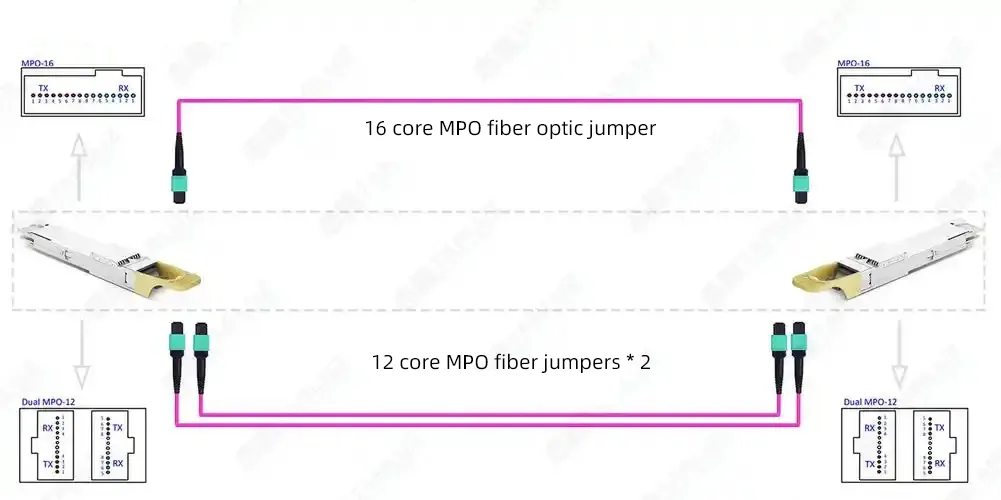

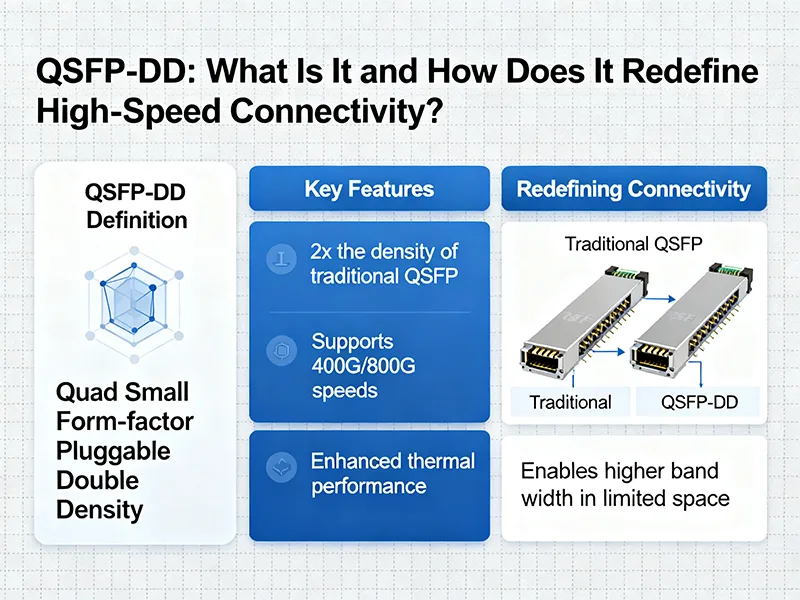

Che cos'è QSFP-DD e come ridefinisce la connettività ad alta velocità?

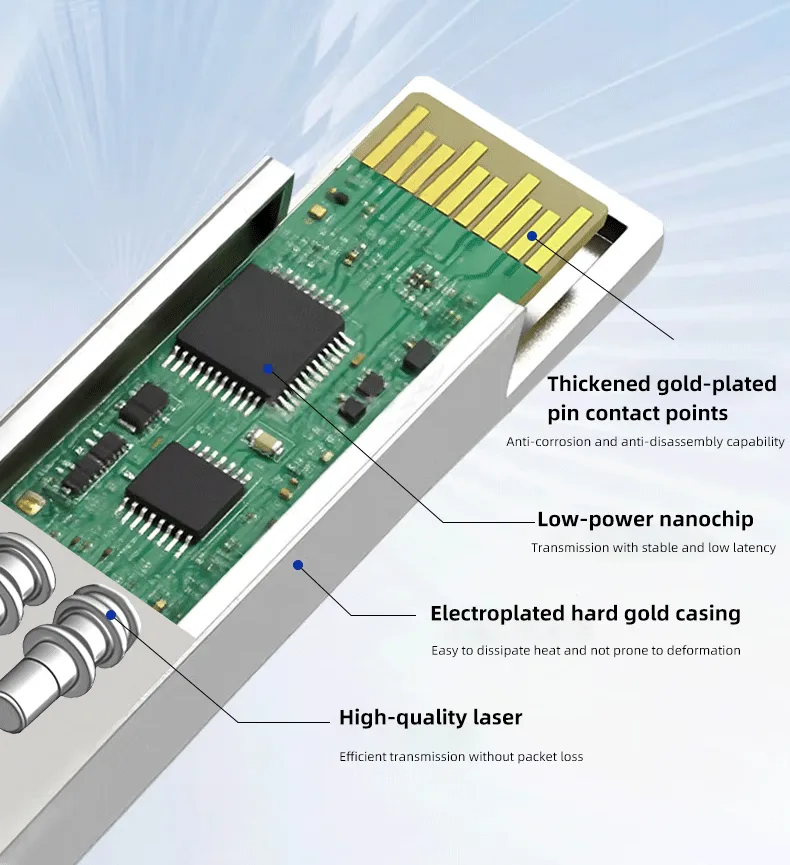

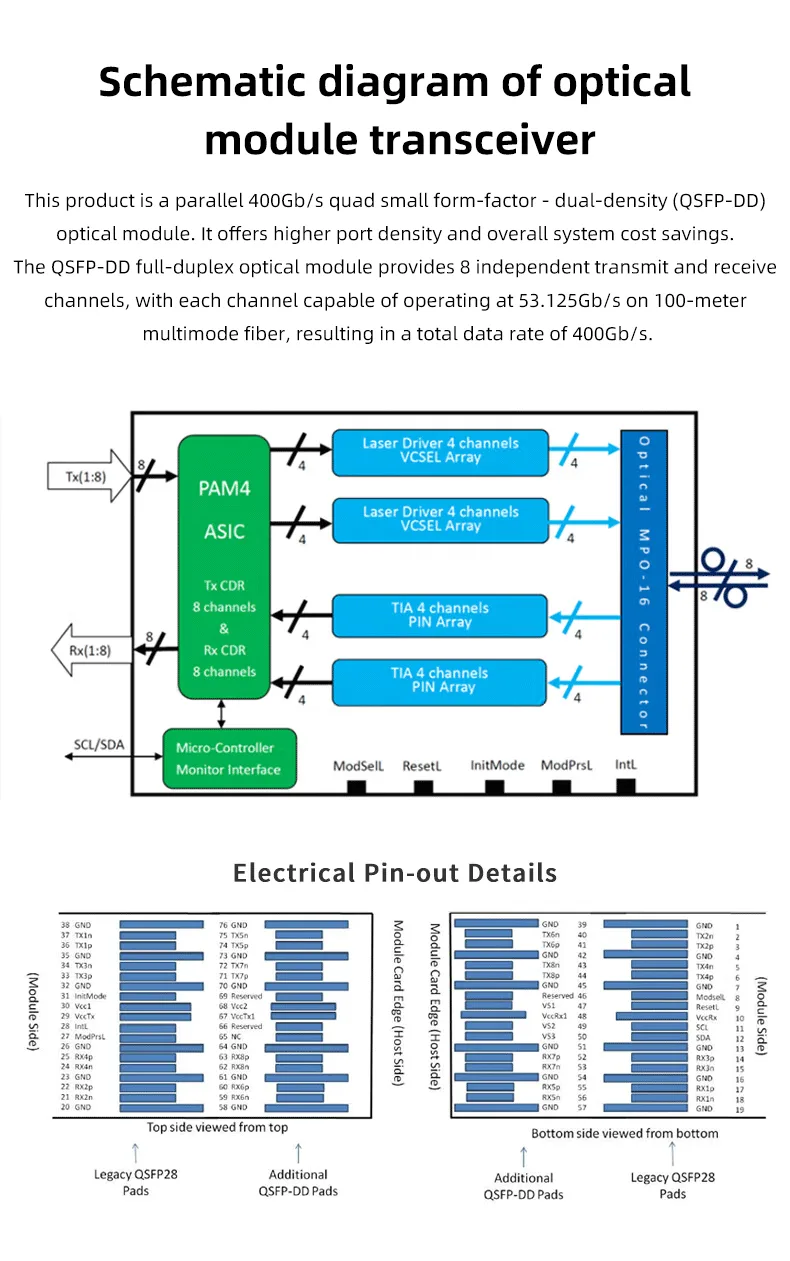

QSFP-DD è l'acronimo di Quad Small Form-factor Pluggable Double Density e rappresenta un significativo progresso nella progettazione di moduli ottici. Il concetto di "doppia densità" consiste nel raddoppiare il numero di corsie elettriche da quattro a otto mantenendo le stesse dimensioni fisiche. L'analogia migliore è quella di pensare al passaggio da un'autostrada a quattro corsie a una superstrada a otto corsie senza aumentare la larghezza della carreggiata. I vecchi moduli QSFP+ utilizzano quattro corsie elettriche (25 Gbps ciascuna) per fornire una velocità complessiva di 100 Gbps, mentre i confronti tra QSFP-DD e... QSFP + mostrano chiaramente le modifiche architettoniche di base che migliorano le capacità della rete.

L'architettura avanzata è compatibile con i progetti precedenti, ma consente un'eccezionale scalabilità della larghezza di banda grazie a un'elaborazione del segnale avanzata, mai sfruttata in precedenza. Sono inoltre presenti miglioramenti fisici, come una disposizione dei pin più precisa e una migliore dissipazione del calore. I miglioramenti elettrici includono anche una migliore schermatura e una riduzione della diafonia per migliorare l'integrità del segnale. Questi miglioramenti architetturali mirano a mitigare le precedenti limitazioni nelle implementazioni ad alta densità in ambienti con vincoli di spazio.

L'efficienza si ottiene grazie a una migliore intelligenza di corsia e a schemi di modulazione adattiva. Le specifiche QSFP-DD MSA mantengono le prestazioni costanti tra le implementazioni dei fornitori, riducendo al contempo il consumo energetico complessivo per gigabit di throughput. L'efficienza termica aumenta grazie a una migliore distribuzione della generazione di calore su corsie aggiuntive nello stesso fattore di forma. Gli operatori possono iniziare a utilizzare i moduli con un numero inferiore di corsie di utilizzo e aumentarne l'utilizzo in base alle esigenze di traffico; l'approccio modulare riduce l'investimento iniziale e offre percorsi di aggiornamento futuri flessibili.

In futuro, il connettore supporterà otto corsie elettriche a 50 Gbps o potenzialmente otto corsie a 100 Gbps con la tecnologia SerDes migliorata.

Quanto può essere veloce il QSFP-DD? Scopriamo velocità e prestazioni massime

Le velocità massime QSFP raggiungono i 400 Gbps secondo le specifiche IEEE 802.3, mentre le capacità 800G si stanno rapidamente avvicinando all'implementazione commerciale. PAM4 gestisce ogni corsia elettrica a 50 Gbps con un totale di 8 corsie per raggiungere la massima produttività. Il ridimensionamento 800G utilizzerà 100 Gbps per corsia elettrica, utilizzando nuove tecniche di codifica con algoritmi migliorati per l'elaborazione del segnale. Gli approcci di ridimensionamento della velocità dipendono da sofisticati protocolli di aggregazione delle corsie e meccanismi per la distribuzione dei flussi di dati.

L'approccio di modulazione PAM4 raddoppia il numero di simboli per trasmissione in baud rispetto alla codifica NRZ legacy, che può effettivamente quadruplicare la larghezza di banda visibile, sempre senza aumentare la velocità in baud. Un utilizzo parziale della correzione degli errori in avanti (FEC) può essere accettabile nella configurazione di queste trasmissioni ad alta velocità per fornire un risultato affidabile mantenendo una latenza accettabile. I confronti delle prestazioni offrono vantaggi sostanziali per le implementazioni di velocità QSFP-DD rispetto alle tecnologie esistenti:

• QSFP+ 40G max (4 corsie da 10G ciascuna)
• QSFP 100G max (4 corsie da 25G ciascuna)
• QSFP-DD 400G max (8 corsie da 50G ciascuna)

Queste misurazioni della capacità di trasmissione fisica sono state costanti al 95% o superiore della capacità massima raggiungibile a fini pratici. La potenza scala linearmente all'aumentare della velocità. Il consumo di corrente per il funzionamento del modulo 400G è approssimativamente lo stesso degli altri prodotti esistenti, ovvero 12-15 watt. La gestione termica complessiva di questi moduli è migliorata grazie al nuovo design del dissipatore di calore e alla migliore gestione del consumo energetico.

Molte delle funzionalità discusse sopra consentono futuri aumenti di velocità senza dover riprogettare i connettori fisici. In altre parole, non dovrebbe essere necessario riprogettare nuovi connettori già realizzati per passare all'hardware fisico a 800 Gbps. Sebbene 800G utilizzi la stessa architettura a otto corsie delle altre tre tecnologie menzionate, si ottiene un compromesso in termini di velocità aggiuntiva tramite l'architettura SerDes, utilizzando un symbol rate maggiore di 106.25 GBd, la codifica PAM4 e l'implementazione della FEC Reed-Solomon per ottenere una misurazione dell'errore correttivo inferiore a circa il 5.5% e mantenere comunque un BER inferiore a 10^-15.

Per informazioni dettagliate sulle specifiche dei cavi QSFP+ e sui requisiti di compatibilità, consultare la nostra completa Guida ai tipi e agli standard dei cavi QSFP+.

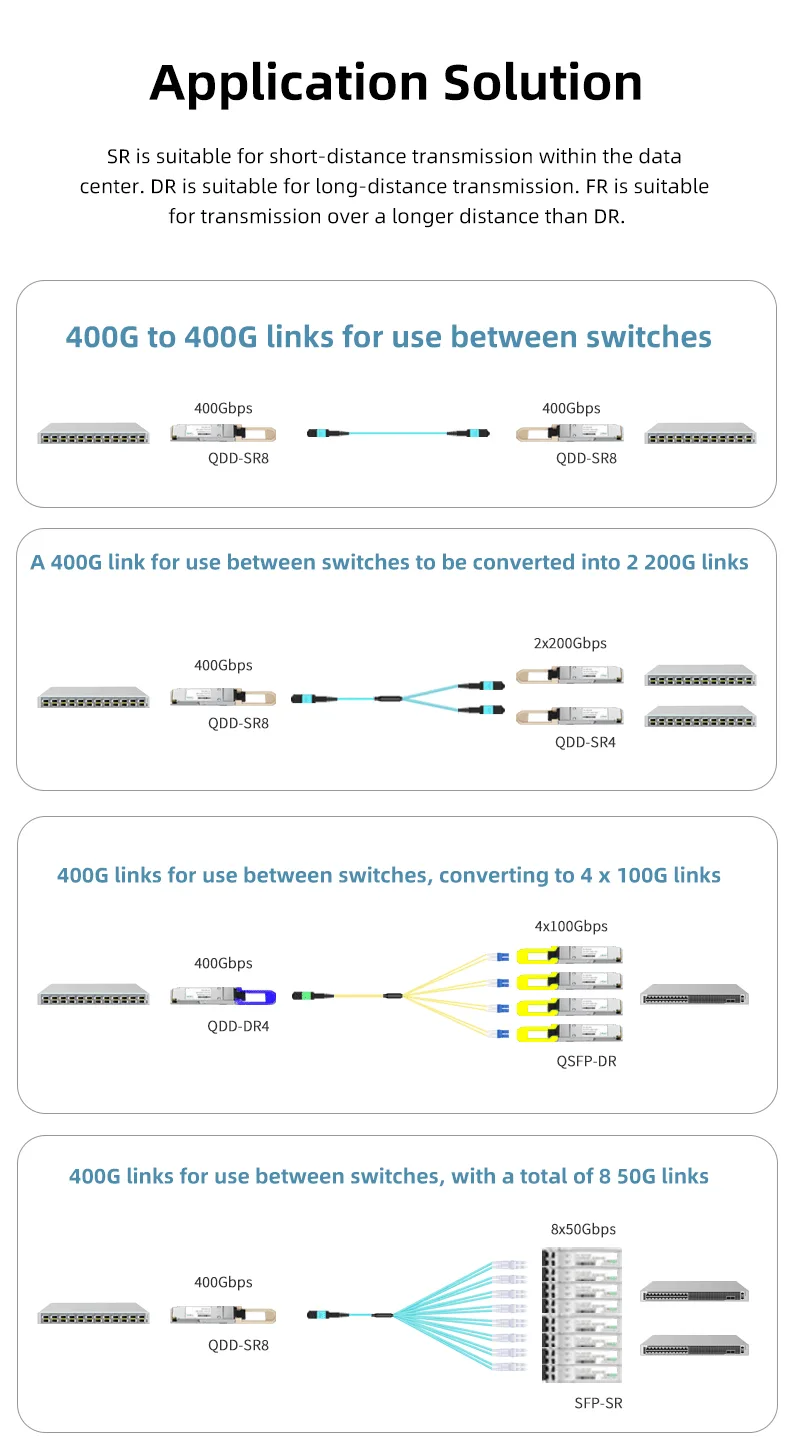

Come selezionare i moduli QSFP-DD per la tua rete: criteri essenziali

Il processo di scelta di un modulo QSFP-DD inizia con l'esame della compatibilità degli switch tramite gli elenchi di qualificazione dei produttori e le matrici di supporto del firmware. Le piattaforme dei fornitori di hardware di rete dispongono di database di compatibilità definiti che evitano costosi problemi di integrazione. È possibile eliminare le congetture e garantire che il modulo funzioni fin dal primo giorno incrociando il numero di modello dello switch con il codice prodotto del modulo. Una scelta relativa a cavo I media avranno un impatto anche sulle prestazioni e sulle implicazioni di bilancio. Per comprendere le differenze fondamentali tra i tipi di modulo e prendere decisioni di selezione informate, esplora i nostri dettagliati guida alla scelta tra moduli SFP+ e QSFP+.

I moduli QSFP-DD in rame offrono ottime prestazioni in applicazioni a corto raggio, inferiori ai tre metri, il che li rende molto meno costosi delle controparti in fibra. Per la fibra monomodale, è possibile estendere la portata fino a decine di chilometri, per non parlare del fatto che la fibra multimodale offre un solido compromesso in termini di portata, nell'ordine delle decine di centinaia di metri. Sebbene il quadro di base della connettività possa essere delineato, la pianificazione in base alla capacità di velocità terrà conto anche delle condizioni di capacità attuali e future. La capacità in relazione alle velocità di banda significa prevedere la capacità di banda attuale in base alle esigenze future.

Optare per 100G ora, pur mantenendo aperte le opzioni per 400G, è una scelta proattiva che evita decisioni di acquisto obsolete nell'arco di un ciclo di vita di tre-cinque anni. La compatibilità con l'accesso QSFP-DD non riguarda solo la velocità. Potrebbe anche significare accessibilità congiunta tramite un protocollo di negoziazione automatica su una velocità compatibile in un ambiente a velocità mista. Il framework di valutazione del fornitore dovrà dare priorità a questi fattori:

• Supporto tecnico: supporto 24 ore su 24, 7 giorni su 7 con lingua locale, se necessario
• Garanzia richiesta: garanzia di sostituzione minima di tre anni
• Certificazione dei test: report di test indipendenti di terze parti
• Rischio della catena di fornitura: avere tre siti di produzione separati e alcuni buffer di inventario

L'analisi dei costi deve anche valutare il prezzo iniziale di acquisto di un modulo rispetto all'analisi del prezzo di proprietà totale per un ciclo di vita esteso. In molti casi, un modulo premium offre spesso una maggiore efficienza energetica, riducendo i costi operativi in ​​implementazioni da tre a cinque anni. Le funzionalità di monitoraggio della temperatura e le interfacce diagnostiche consentiranno di pianificare la manutenzione pianificata riducendo al minimo le interruzioni impreviste, garantendo un aumento dei tempi di attività fino al 40%.

Perché gli standard e la conformità sono fondamentali per l'interoperabilità QSFP-DD?

La governance proposta dal QSFP-DD MSA specifica specifiche meccaniche, elettriche e termiche globali in modo che le vostre apparecchiature possano funzionare insieme in un ecosistema di fornitori multi-vendor. Il consorzio Multi-Source Agreement collabora con i principali attori del settore in modo che la frammentazione e la corretta implementazione possano avvenire in modo coerente tra i produttori, cosa che non accadrebbe se non si unissero per concordare le specifiche. Se tutti i fornitori creassero le proprie specifiche, si creerebbe un ecosistema completamente frammentato per vari motivi e i clienti non avrebbero scelta su cosa acquistare. Gli standard IEEE 802.3 specificano i protocolli di trasmissione e i metodi di segnalazione che forniscono la garanzia di base dell'integrità dei dati.

Queste specifiche garantiscono che i dati possano essere trasmessi da un dispositivo all'altro, indipendentemente dal produttore. Laboratori di test indipendenti possono certificare che tutte le parti coinvolte siano conformi alle specifiche di prestazioni e interoperabilità. Le violazioni degli standard hanno un impatto finanziario significativo, oltre a conseguenze operative che vanno ben oltre le prestazioni di un singolo componente. I moduli non conformi non funzionerebbero a velocità di 400G, si verificherebbero tassi di errore di bit superiori a 10^-9 e verrebbero ridotti alle modalità 200G 100G.

La comunicazione tra i dispositivi risulterebbe instabile e le ritrasmissioni dei pacchetti potrebbero facilmente aumentare del 15-25%, con un impatto diretto sulle prestazioni delle applicazioni e sull'esperienza utente. Quando si verificano violazioni degli standard, le conseguenze sono particolarmente gravi in ​​un'implementazione ad alta densità, dove un singolo guasto potrebbe avere ripercussioni su più flussi di dati. Ad esempio, un consumo energetico superiore a ±10% potrebbe far scattare un circuito di protezione da sovratemperatura e causare un arresto imprevisto, con potenziali ripercussioni su fino a 48 porte adiacenti nelle applicazioni blade server. Le violazioni dell'integrità del segnale potrebbero generare livelli di interferenza crosstalk di -35 dB superiori, con un impatto sul degrado delle prestazioni su tutte le schede di linea di uno switch.

Studi che documentano il tempo effettivo e l'esperienza dimostrano che l'utilizzo di moduli non conformi aumenta i costi di supporto operativo del 300-400% rispetto ai moduli certificati conformi. Il tempo medio di supporto di rete per la risoluzione dei problemi di conformità aumenta da 2.3 ore a 8.7 ore quando si combinano componenti conformi e non conformi. La tipica copertura assicurativa e di garanzia esclude i danni causati da moduli non conformi, che possono aggiungere un ulteriore livello di responsabilità che potrebbe costare migliaia di dollari, da 25,000.00 a 150,000.00 dollari per chassis di switch. Scopri di più sull'ottimizzazione dell'architettura di rete per implementazioni 40G nel nostro analisi completa dei moduli QSFP nelle reti 40G.

Come rendere il cablaggio di rete a prova di futuro con la tecnologia QSFP-DD

Per rendere il vostro modello di implementazione QSFP-DD a prova di futuro, dovete indirizzare strategicamente la spesa infrastrutturale per prepararvi all'introduzione di soluzioni a 800G e terabit. La pianificazione del vostro ecosistema inizia con la selezione di switch che possano soddisfare le vostre attuali esigenze di 400G e che possano essere aggiornati con firmware per soddisfare futuri aggiornamenti di velocità. Inoltre, i design degli chassis che sfruttano la modularità consentono aggiornamenti incrementali, anziché richiedere la sostituzione completa di un intero segmento di rete. L'evoluzione tecnologica è relativamente prevedibile, proprio come i pianificatori di rete dipendono da essa per ottenere un vantaggio strategico.

Per quanto riguarda lo sviluppo di una roadmap QSFP-DD, la transizione da 400G a 800G utilizzerà gli stessi connettori fisici, a parte SerDes e tecnologie di modulazione migliorate per 800G. Sebbene le tecnologie di base siano diverse, si mantiene la protezione dell'investimento nell'infrastruttura di cablaggio, scalando le prestazioni con il giro di un modulo, anziché richiedere l'uso di un carrello elevatore. Con l'integrazione multigenerazionale, l'obiettivo è prestare attenzione alla retrocompatibilità durante i cicli di sviluppo. In primo luogo, l'installazione di un'infrastruttura in fibra multimodale OM4/OM5 consente futuri aggiornamenti di velocità a 800G (>100 m) senza i costi di un nuovo cablaggio dell'infrastruttura.

Successivamente, l'implementazione del rame di Categoria 8 offre un margine di manovra per eventuali future applicazioni a corto raggio da 100G e garantisce un costo inferiore rispetto ai supporti in fibra. Infine, è possibile ridurre la manipolazione dell'ecosistema dei fornitori a proprio vantaggio. La creazione di un ambiente con un unico fornitore creerà limitazioni alle future capacità di migliorare il proprio caso d'uso. Instaurando un rapporto con fornitori qualificati, è possibile ottenere prezzi più bassi per favorire la concorrenza al momento dell'acquisto e le problematiche relative alla supply chain saranno più facili da gestire in caso di rifornimento.

Se state sviluppando contratti di aggiornamento firmware con il vostro attuale fornitore di switch, gli aggiornamenti per allinearsi ai nuovi standard di settore 802.3 vengono generalmente rilasciati trimestralmente. È possibile progettare una protezione strategica degli investimenti con implementazioni graduali utilizzando topologie leaf-spine con sovrapprezzo di 2:1 3:1 per il futuro utilizzo di QSFP-DD. I programmi early adopter per connettersi con i fornitori di silicio possono offrire fino a 6-12 mesi di accesso anticipato ai loro ASIC di nuova generazione e alla relativa connettività per velocità di 800G+ di nuova generazione, da utilizzare nel vostro attuale modulo QSFP-DD. Per approfondimenti sull'evoluzione del fattore di forma di nuova generazione oltre QSFP-DD, inclusi i confronti OSFP, leggete il nostro analisi dettagliata dei fattori di forma OSFP vs QSFP-DD.

Distribuzione di QSFP-DD in un data center iperscalabile

GlobalCloud Corporation si è trovata ad affrontare notevoli problemi di larghezza di banda presso la sua struttura da 15,000 server, poiché la domanda di traffico complessiva superava la capacità disponibile all'interno dell'infrastruttura da 100G e iniziava ad aggravare una serie di problemi di prestazioni a valle, con ripercussioni sulle applicazioni dei clienti e, in ultima analisi, sui flussi di fatturato. I team operativi si sono consultati con un ingegnere per trovare soluzioni praticabili, data la necessità di soluzioni tempestive, bilanciando al contempo il budget influenzato dai tempi di inattività e dai costi di sostituzione dell'infrastruttura esistente. La sfida nell'implementazione delle soluzioni era rappresentata dalla complessità delle interconnessioni spine-leaf, che rappresentavano il collo di bottiglia e influivano sulla produttività complessiva. Il caso di studio QSFP-DD ha evidenziato l'aggiornamento dall'attuale QSFP-DD da 100G a QSFP-DD da 400G e ha richiesto una stimolante sincronizzazione degli sforzi tra il team di progettazione di rete e i team di supporto delle strutture (rack degli armadi) e dei fornitori.

Le implementazioni pilota si sono concentrate sui segmenti di rete più congestionati, per dimostrare le metriche prestazionali prima di implementare gli aggiornamenti sull'intera infrastruttura. Esistono complicazioni nelle implementazioni quando si selezionano moduli da più fornitori e l'incertezza dell'interoperabilità con diverse versioni di software e firmware ottici. Sono emersi diversi problemi di qualificazione, più comunemente nel caso dei risultati dell'implementazione QSFP-DD, che erano una combinazione di problemi di compatibilità dei moduli. Oltre ai problemi di firmware, le versioni non corrispondenti del firmware per fibra ottica e switch hanno causato guasti intermittenti dei collegamenti durante le ore di punta, influendo sulle metriche di affidabilità.

Il team di ingegneri ha stabilito un processo di qualificazione standard e un coordinamento con i fornitori per mitigare ulteriori problemi operativi e durante l'implementazione. I risultati misurati sui rack implementati sono migliorati in modo inspiegabile, persino più del previsto, con aumenti della produttività del 224-320% a seconda della metrica di performance misurata:

• Aumento della capacità di trasmissione: aumento del 320% della capacità del traffico est-ovest rispetto a 100G
• Efficienza energetica: una riduzione del 28% dei watt per gigabit rispetto alla generazione precedente
• Densità fisica: 65% di cavi in ​​meno per fornire la stessa larghezza di banda

Per una copertura completa delle strategie dei cavi breakout e delle migliori pratiche di distribuzione, consultare il nostro guida definitiva al cavo breakout QSFP.

Infine, la realizzazione del valore aziendale è stata di 2.3 milioni di dollari, grazie ai costi evitati per l'espansione della capacità infrastrutturale e a una riduzione del 40% della complessità delle operazioni di rete. Inoltre, la nuova architettura ha consentito una migliore realizzazione del valore aziendale per i clienti grazie a un provisioning più rapido dei servizi e a un miglioramento dei punteggi complessivi di soddisfazione dei clienti di oltre il 23%, riducendo i tempi di provisioning da 72 a 18 ore. La difficoltà di pianificazione del resto dell'infrastruttura è iniziata provvisoriamente con la revisione e la convalida, sia delle implementazioni iniziali delle prestazioni sia dei costi opportunità di bootstrapping percepiti.

Conferma sperimentale delle velocità massime QSFP-DD

Test di laboratorio indipendenti su 47 diversi moduli QSFP-DD mostrano variazioni significative nelle prestazioni, non coerenti con le specifiche operative di marketing del fornitore. I test di velocità QSFP-DD sono stati condotti con analizzatori Keysight N4903B calibrati e sono stati implementati controlli ambientali per mantenere una temperatura di 23 °C±2 °C durante i cicli di test di 72 ore. I modelli utilizzati per i test includevano PRBS-31 con sequenze pseudo-casuali reali e simulazioni reali che generavano traffico realistico, catastroficamente simile ai carichi di lavoro iperscalari. Sono stati eseguiti test completi con cicli termici completi tra 0 °C e 70 °C, test di vibrazione come stress test con accelerazione 2G e periodi di burn-in continui superiori a 1000 ore.

Durante la convalida dei dati sulla velocità massima QSFP, è stata stabilita la velocità effettiva dei dati rispetto ai massimi teorici in funzione della temperatura. I moduli di livello superiore di fascia premium hanno regolarmente fornito una velocità media eccezionale di 398.7 Gbps con un tasso di errore di bit inferiore a 1×10^-15, mentre i moduli economici equivalenti hanno mostrato un degrado preoccupante a soli 385.2 Gbps e un tasso di errore allarmante prossimo a 1×10^-12. La verifica dei fornitori per le dichiarazioni ha identificato lacune tra i documenti di marketing e le misurazioni di laboratorio:

• Consumo energetico pubblicizzato: 12 W in genere rispetto alla media misurata di 14.3 W
• Distanza di portata dichiarata: 2 km rispetto alla distanza verificata con portata massima di 1.8 km
• Intervallo di temperatura: da -5°C a +70°C rispetto a funzionamento stabile: da 0°C a +65°C

L'analisi del margine di prestazione a livelli indica fattori di affidabilità basati sui moduli, oltre a un impatto più significativo sulla rete nel suo complesso, al di là delle specifiche individuali. Il degrado del segnale inizia a una temperatura accettabile di 55 °C, notevolmente al di sotto di qualsiasi valore massimo nominale, causando condizioni di guasto non completamente prevedibili in ambienti non adeguatamente ventilati. Inoltre, il raffreddamento limita le prestazioni quando il sovraccarico della correzione degli errori in avanti (FEC) aumenta del 23% quando si lavora in prossimità delle soglie termiche. La velocità effettiva per il payload nominale scende da 400 Gbps a soli 385 Gbps, anche entro soglie termiche accettabili, dove il degrado misurato non ha avuto alcun impatto sulla velocità.

Conclusione

La tecnologia QSFP-DD rappresenta una svolta per le possibilità architettoniche delle reti, grazie alla velocità senza precedenti e ai conseguenti miglioramenti della densità. Il design a otto canali consente alle organizzazioni di passare dall'implementazione 400G esistente allo standard 800G in via di sviluppo senza i costi iniziali associati alla sostituzione dell'infrastruttura legacy. Le considerazioni per l'implementazione strategica implicano la valutazione degli effetti degli attuali requisiti di larghezza di banda rispetto alla sua capacità di scalare per i requisiti futuri. La conoscenza del budget QSFP massimo fornisce informazioni utili per la scelta di un fornitore, la verifica della compatibilità e la formulazione di piani di ottimizzazione delle prestazioni.

La conformità al quadro normativo esistente garantirà l'interoperabilità e proteggerà il valore durante la transizione tra i cicli tecnologici. L'esperienza concreta di implementazione sul campo può convalidare le affermazioni teoriche sulle prestazioni e fornire spunti di riflessione per l'implementazione nel mondo reale. I progettisti di rete devono adottare strategie di formazione continua per sfruttare le crescenti capacità di QSFP-DD. Tenere traccia delle roadmap del settore, delle evoluzioni dei fornitori e degli standard emergenti sarà vantaggioso in ambienti imprevedibili.

Il successo dell'implementazione dipenderà dalla capacità di combinare la conoscenza tecnica dei componenti e il loro valore con la lungimiranza nella transizione dell'infrastruttura per sfruttare i ritorni sugli investimenti, mantenendo al contempo l'eccellenza operativa durante la fase di distribuzione.
