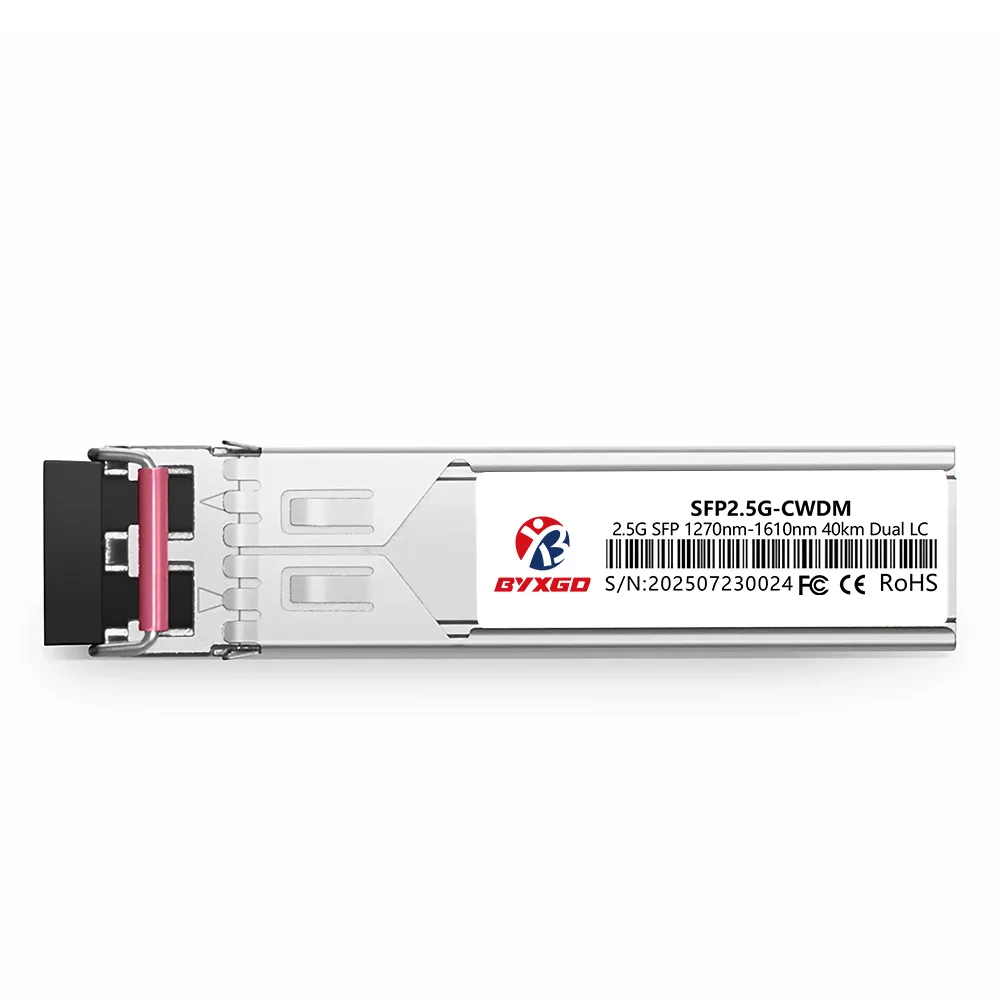

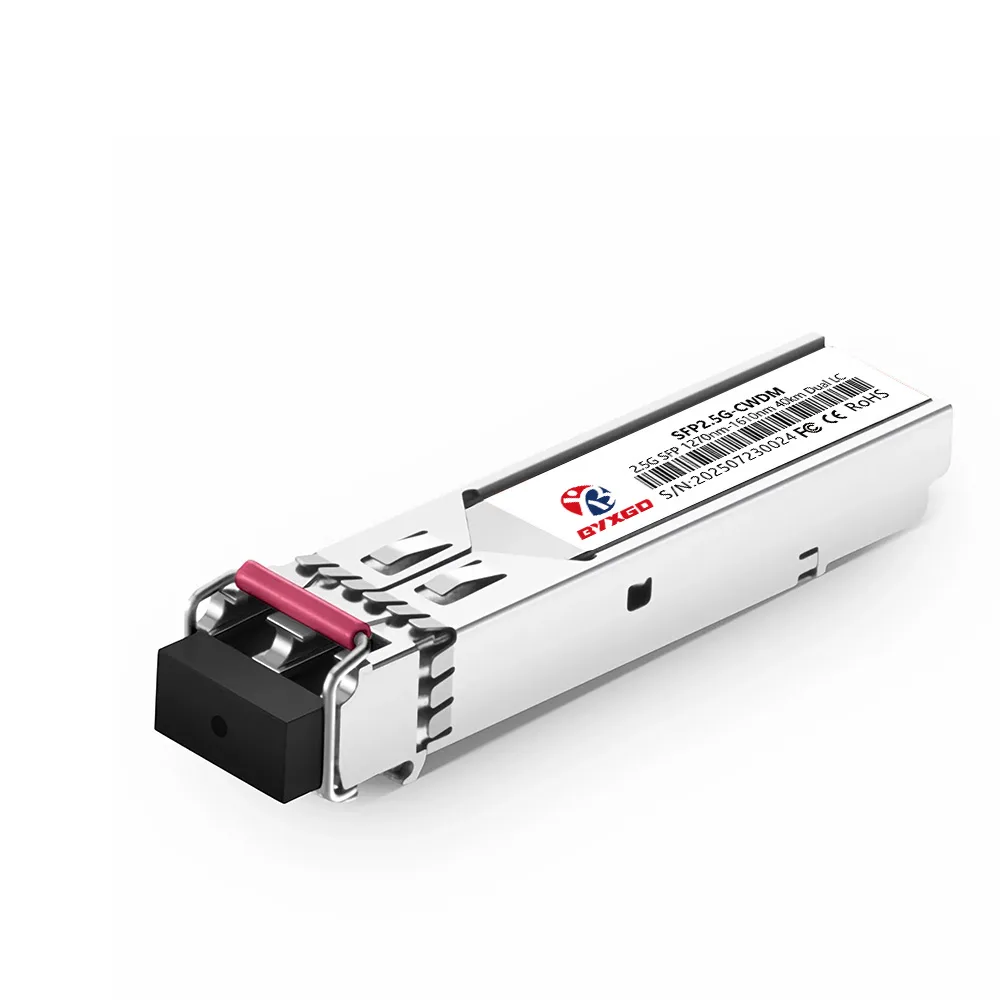

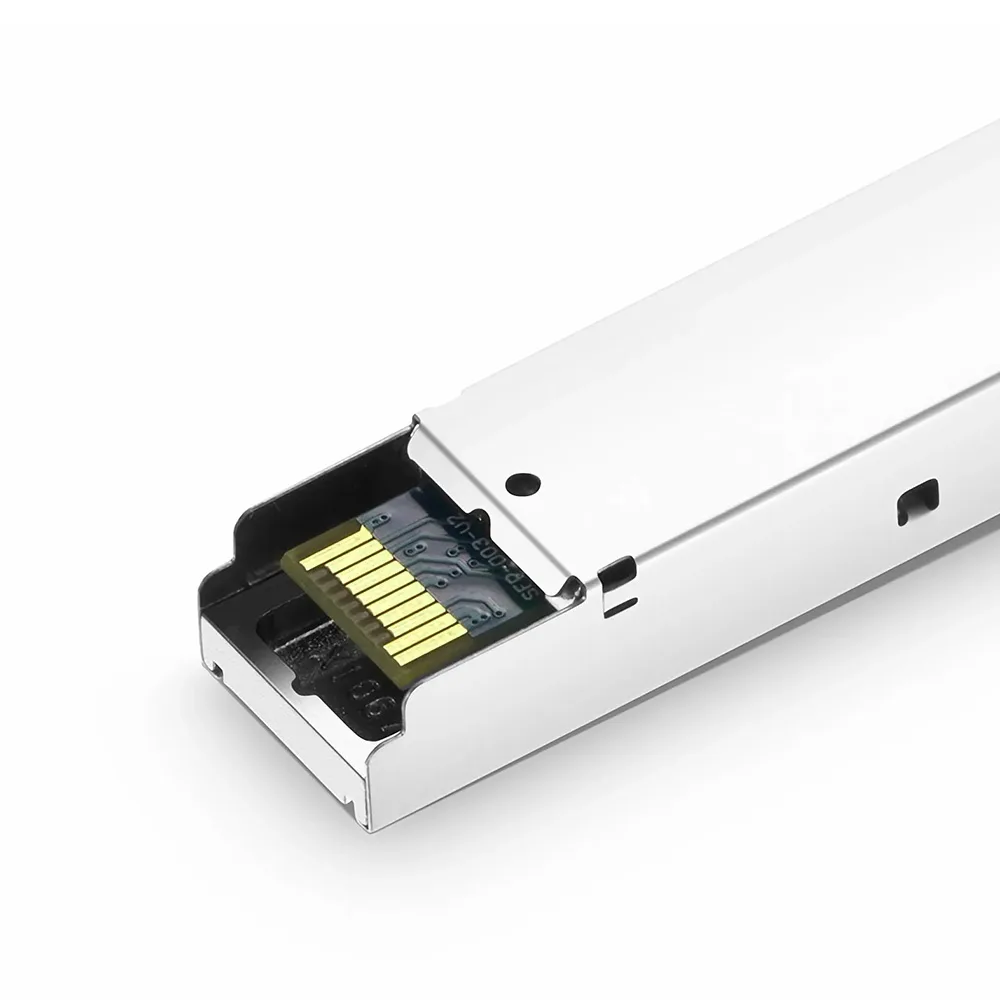

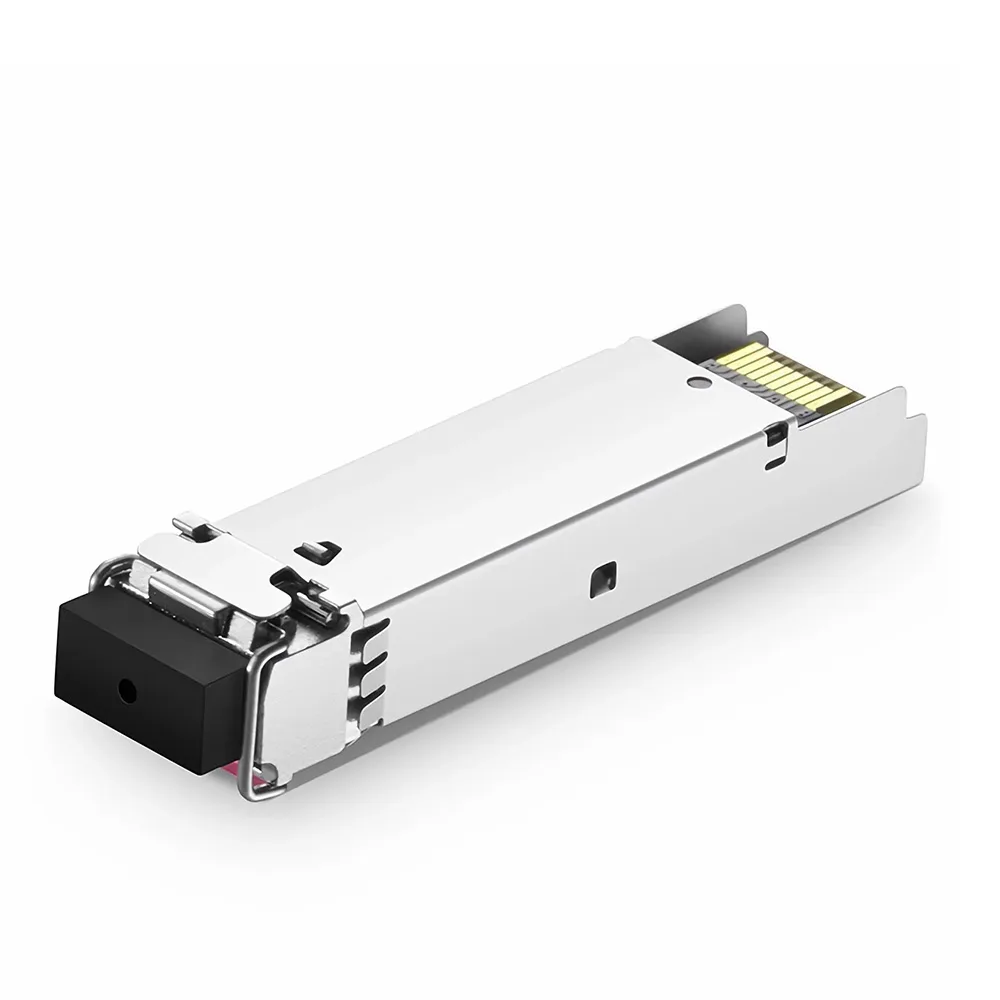

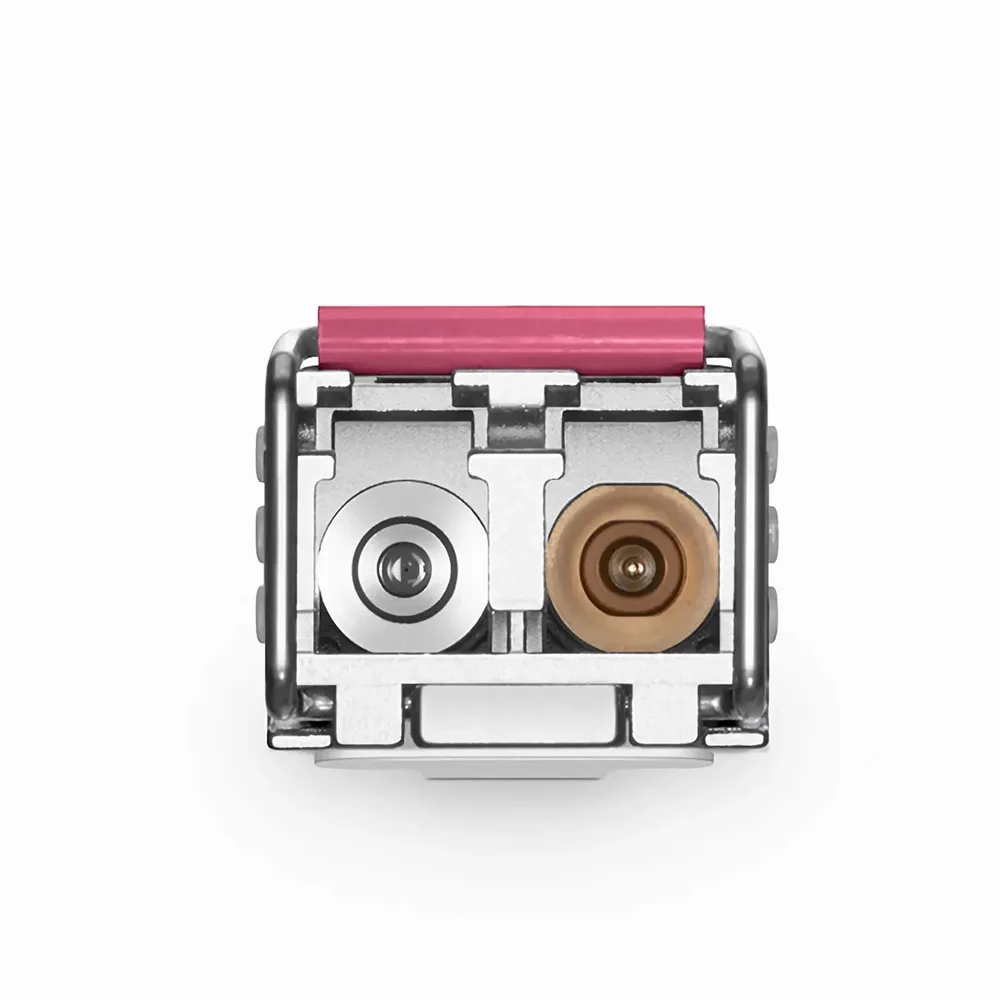

Il modulo transceiver ottico LC/UPC SMF CWDM SFP 2.5G da 1270nm a 1610nm, 40 km, DDM duplex, consente la trasmissione di dati a velocità non superiori a 2.5 Gbps su fibra monomodale per distanze fino a 40 km. Contiene 18 lunghezze d'onda laser CWDM DFB distanziate di 20 nm tra 1270 e 1610 nm, consentendo di scegliere tra più lunghezze d'onda in base alle esigenze delle reti CWDM. Un trasmettitore laser CWDM DFB è integrato con un ricevitore a fotodiodo PIN interno in un modulo Small Form Factor Pluggable (SFP) hot-plug con connettore LC duplex. Questo CWDM SFP funziona con un singolo alimentatore da 3.3 VDC ed è progettato per un consumo energetico molto basso. Il CWDM SFP è dotato di un involucro metallico per fornire un'adeguata schermatura contro le interferenze elettromagnetiche (EMI). L'interfaccia elettrica del CWDM SFP è un tipo di segnale (saldato) che soddisfa la specifica di impedenza differenziale di 100 Ω ed è intrinsecamente accoppiata in CA per mantenere l'integrità del segnale.
Il modulo SFP CWDM soddisfa gli standard SFP MSA e SFF-8472, integrando il monitoraggio diagnostico digitale (DDM) per monitorare in tempo reale i seguenti parametri: temperatura, corrente di polarizzazione laser, potenza ottica, potenza ricevuta e tensione di alimentazione. Il modulo SFP CWDM è progettato per funzionare in un intervallo di temperatura ambientale commerciale (da 0 °C a 70 °C) ed è conforme alle normative RoHS e lead-free. Il modulo SFP CWDM ha dimostrato prestazioni affidabili in una varietà di configurazioni di rete di commutazione, rendendolo una scelta eccellente per applicazioni di estensione a lunga distanza (SDH STM-16, SONET OC-48 e Fibre Channel). Le dimensioni compatte del modulo SFP CWDM consentono una facile integrazione nell'infrastruttura in fibra ottica esistente con multiplexer CWDM per un utilizzo efficiente della fibra.
Specifiche
| Brand | BYXGD |
| Fattore di forma | CWDM SFP |
| Data Rate | 2.5 Gb / s |
| Gamma di lunghezze d'onda | Da 1270 nm a 1610 nm |
| Tipo di trasmettitore | DFB |
| Tipo di ricevitore | PIN |
| Distanza massima di trasmissione | 40 km |
| Tipo di fibra ottica | Fibra monomodale (SMF) |
| Potenza ottica del trasmettitore | Da -2 a 3 dBm |
| Sensibilità del ricevitore | <-20 dBm |
| Ricevitore sovraccarico | > -3 dBm |
| Rapporto di estinzione | > 8.2 dB |
| Tipo connettore | Duplex LC |
| Monitoraggio diagnostico digitale | Supportato (DDM/DOM) |
| Tensione di alimentazione | 3.3 V |
| Intervallo operativo di temperatura | 0 ° C a 70 ° C |
| Temperatura di stoccaggio | -40 ° C a 85 ° C |
| Peso | 0.025 kg |
| Conformità | IEC/EN 61000-4-2, IEC-60825, FDA 21CFR 1040.10 e 1040.11, RoHS |
| Applicazione | SDH STM-16, SONET OC-48, 2x Fibre Channel, altri collegamenti ottici |
| protocolli | IEEE 802.3ah |
| Garanzia | 5 anni |
Altro modello
| Modello del prodotto | Descrizione |
| BYXGD-1270-CWDM SFP | Modulo transceiver SFP CWDM da 2.5 Gb/s, SMF, 1270 nm, 40 km, LC, DDM, potenza: da -2 a 3 dBm, sensibilità: < -20 dBm |
| BYXGD-1290-CWDM SFP | Modulo transceiver SFP CWDM da 2.5 Gb/s, SMF, 1290 nm, 40 km, LC, DDM, potenza: da -2 a 3 dBm, sensibilità: < -20 dBm |
| BYXGD-1310-CWDM SFP | Modulo transceiver SFP CWDM da 2.5 Gb/s, SMF, 1310 nm, 40 km, LC, DDM, potenza: da -2 a 3 dBm, sensibilità: < -20 dBm |
| BYXGD-1330-CWDM SFP | Modulo transceiver SFP CWDM da 2.5 Gb/s, SMF, 1330 nm, 40 km, LC, DDM, potenza: da -2 a 3 dBm, sensibilità: < -20 dBm |
| BYXGD-1350-CWDM SFP | Modulo transceiver SFP CWDM da 2.5 Gb/s, SMF, 1350 nm, 40 km, LC, DDM, potenza: da -2 a 3 dBm, sensibilità: < -20 dBm |
| BYXGD-1370-CWDM SFP | Modulo transceiver SFP CWDM da 2.5 Gb/s, SMF, 1370 nm, 40 km, LC, DDM, potenza: da -2 a 3 dBm, sensibilità: < -20 dBm |
| BYXGD-1390-CWDM SFP | Modulo transceiver SFP CWDM da 2.5 Gb/s, SMF, 1390 nm, 40 km, LC, DDM, potenza: da -2 a 3 dBm, sensibilità: < -20 dBm |
| BYXGD-1410-CWDM SFP | Modulo transceiver SFP CWDM da 2.5 Gb/s, SMF, 1410 nm, 40 km, LC, DDM, potenza: da -2 a 3 dBm, sensibilità: < -20 dBm |
| BYXGD-1430-CWDM SFP | Modulo transceiver SFP CWDM da 2.5 Gb/s, SMF, 1430 nm, 40 km, LC, DDM, potenza: da -2 a 3 dBm, sensibilità: < -20 dBm |
| BYXGD-1450-CWDM SFP | Modulo transceiver SFP CWDM da 2.5 Gb/s, SMF, 1450 nm, 40 km, LC, DDM, potenza: da -2 a 3 dBm, sensibilità: < -20 dBm |
| BYXGD-1470-CWDM SFP | Modulo transceiver SFP CWDM da 2.5 Gb/s, SMF, 1470 nm, 40 km, LC, DDM, potenza: da -2 a 3 dBm, sensibilità: < -20 dBm |
| BYXGD-1490-CWDM SFP | Modulo transceiver SFP CWDM da 2.5 Gb/s, SMF, 1490 nm, 40 km, LC, DDM, potenza: da -2 a 3 dBm, sensibilità: < -20 dBm |
| BYXGD-1510-CWDM SFP | Modulo transceiver SFP CWDM da 2.5 Gb/s, SMF, 1510 nm, 40 km, LC, DDM, potenza: da -2 a 3 dBm, sensibilità: < -20 dBm |
| BYXGD-1530-CWDM SFP | Modulo transceiver SFP CWDM da 2.5 Gb/s, SMF, 1530 nm, 40 km, LC, DDM, potenza: da -2 a 3 dBm, sensibilità: < -20 dBm |
| BYXGD-1550-CWDM SFP | Modulo transceiver SFP CWDM da 2.5 Gb/s, SMF, 1550 nm, 40 km, LC, DDM, potenza: da -2 a 3 dBm, sensibilità: < -20 dBm |
| BYXGD-1570-CWDM SFP | Modulo transceiver SFP CWDM da 2.5 Gb/s, SMF, 1570 nm, 40 km, LC, DDM, potenza: da -2 a 3 dBm, sensibilità: < -20 dBm |
| BYXGD-1590-CWDM SFP | Modulo transceiver SFP CWDM da 2.5 Gb/s, SMF, 1590 nm, 40 km, LC, DDM, potenza: da -2 a 3 dBm, sensibilità: < -20 dBm |
| BYXGD-1610-CWDM SFP | Modulo transceiver SFP CWDM da 2.5 Gb/s, SMF, 1610 nm, 40 km, LC, DDM, potenza: da -2 a 3 dBm, sensibilità: < -20 dBm |
