Mengapa Pinout Modul SFP Lebih Penting Daripada yang Anda Pikirkan: Dari Definisi Pin hingga Perawatan dan Desain Perangkat Keras

Meskipun kecil, pin pada Modul SFP sangat penting untuk stabilitas jaringan. Koneksi kecil ini digunakan untuk menghubungkan perangkat-perangkat canggih di fasilitas bernilai jutaan dolar, dan pentingnya koneksi ini seringkali luput dari perhatian. Satu kesalahan pemasangan kabel atau konektor yang tidak cocok dapat melumpuhkan seluruh sistem, yang dapat merugikan perusahaan dalam hal waktu dan biaya karena hilangnya waktu aktif, hilangnya data, atau bahkan kerusakan perangkat keras permanen. Spesifikasi kelistrikan yang dipertanyakan tidak hanya dapat memengaruhi stabilitas operasi, tetapi juga dapat meningkatkan potensi keausan komponen atau menyebabkan komponen kelistrikan mengalami kegagalan yang parah.
Memahami pinout modul SFP lebih dari sekadar latihan teknis; ini adalah dasar untuk kinerja jaringan yang andal. Artikel komprehensif ini akan merinci definisi pin, jenis konektor, dan spesifikasi kesiapan kelistrikan. Artikel ini juga akan memberikan kiat untuk memecahkan masalah secara praktis dan mengarahkan evaluasi perspektif desain PCB serta pentingnya pertimbangan jangka panjang. Pemahaman yang mendalam tentang topik-topik ini akan membantu menjaga keandalan jaringan, serta menghemat waktu dan biaya bagi para profesional jaringan dan perancang perangkat keras. Memahami topik-topik ini akan membantu mengurangi potensi kesalahan yang merugikan dan memungkinkan keputusan desain yang memaksimalkan umur modul SFP.

Apa Pinout Modul SFP Lengkap dan Apa Fungsi Setiap Pin?

Meskipun ukurannya kecil, pinout modul SFP (Small Form-factor Pluggable) dirancang dengan detail struktur tata letak yang ketat dan dapat diulang. Dengan peta pin standar dan kepatuhan terhadap Perjanjian Multi-Sumber (MSA), standarisasi pinout memastikan konsistensi dan interoperabilitas lintas vendor. Setiap pin memiliki fungsi yang unik dan penting untuk memfasilitasi transfer data yang lancar.

Ikhtisar Pin Kunci

• Pin Catu Daya (Vcc)
  Biasanya, jalur Vcc akan menyediakan 3.3 volt ke sirkuit internal modul. Agar dioda laser dan sirkuit pemrosesan sinyal berfungsi dengan baik, daya ini harus stabil dan tersaring dengan baik. Perubahan signifikan apa pun dapat menyebabkan gangguan sementara, penurunan kualitas sinyal, atau kerusakan permanen pada modul.
• Pin Ground (GND)
  Pin ground merupakan referensi untuk sirkuit listrik. Dengan menyediakan arus balik dan penutupan sirkuit, ground juga memiliki fungsi penting dalam pentanahan derau. Sirkuit yang di-ground dengan baik akan mencegah loop ground dan membantu mengurangi interferensi elektromagnetik (EMI), seperti halnya pelindung sengatan listrik.
• Pin Transmisi Data (TX+ dan TX−)
  Pasangan diferensial bertanggung jawab untuk membawa data keluar dari host ke jaringan. Dengan pendekatan pensinyalan diferensial, derau mode umum diredam, menghasilkan kinerja sinyal terbaik dalam rangkaian kabel. Seperti headphone peredam bising yang mencegah kebisingan eksternal yang tidak diinginkan, kualitas sinyal tetap terjaga di dalam kabel bahkan dalam kondisi EMI ekstrem.
• Pin Penerima Data (RX+ dan RX−)
  Pin RX menerima sinyalnya dari jaringan, menerapkan pendekatan diferensial yang sama seperti pasangan transmisi. Ketika rangkaian kabel dipadatkan di dalam pusat data yang padat, kualitas sinyal sering kali menjadi fungsi kepadatan; pensinyalan diferensial penting untuk operasi yang efektif.
• Kehilangan Sinyal (LOS)
  Pin LOS bukanlah pin fungsional, tetapi berfungsi sebagai pemberi sinyal jika terjadi kehilangan sinyal masuk atau jika sinyal menjadi terlalu lemah. LOS bertindak sebagai suar status, yang memungkinkan deteksi dini kerusakan serat optik atau gangguan sinyal.
• Kesalahan Transmisi (TX_Fault)
  Mirip dengan LOS, TX_Fault adalah pin status yang menunjukkan adanya masalah internal di sirkuit transmisi modul. TX_Fault dapat menandakan kerusakan driver, input daya yang tidak stabil, atau kegagalan laser itu sendiri. Seringkali, hal-hal ini tidak terdeteksi hingga tautannya sendiri gagal, sehingga penting untuk merancang fungsi yang dapat merespons kesalahan ini.

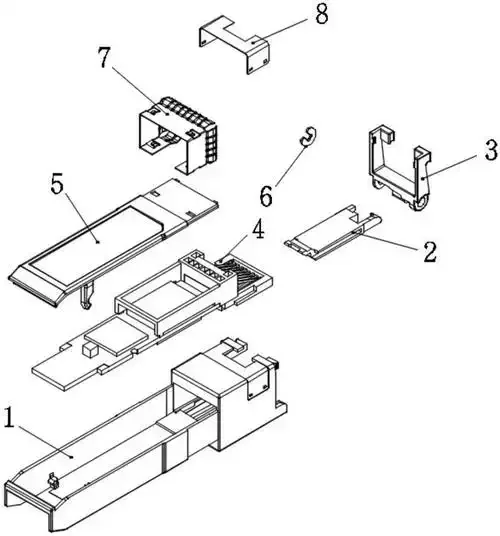

Tata Letak dan Diagram

The modul SFP Konektor tepi memiliki konfigurasi yang menarik namun sederhana dengan dua baris pin. Baris atas dengan nyaman menempatkan pin ground dan pin transmisi untuk meminimalkan crosstalk, sementara baris bawah dibedakan dengan daya, sinyal RX, dan beberapa pin diagnostik, atau antarmuka manajemen. Susunan ini memungkinkan konektivitas yang cepat, padat, dan efektif, sebagai desain praktis untuk modul yang ringkas.

Meskipun diagram pinout SFP tidak memberikan gambaran yang baik, diagram yang baik akan diberi label untuk membantu membedakan fungsi, pin referensi, dan rel daya. Meskipun tidak jelas, diagram ini akan memberikan bantuan visual bagi para teknisi untuk merancang PCB untuk integrasi SFP atau memecahkan masalah jika terjadi masalah pada modul. Memahami fungsionalitas pin dan bagaimana semuanya bekerja sama juga membantu menghilangkan "kotak hitam" dari integrasi SFP untuk lebih memahami proses integrasi.

Bagaimana Spesifikasi Listrik Penting Memastikan Stabilitas Modul SFP?

Performa modul SFP terutama bergantung pada kepatuhan ketat terhadap spesifikasi kelistrikan. Apakah modul mentransmisikan data dengan lancar atau mengalami kesalahan bergantung pada spesifikasi kelistrikan tegangan, arus, dan level sinyal.

Pasokan Tegangan

Sebagian besar modul SFP memerlukan catu daya 3.3V dengan toleransi ±5%, yang berarti Anda harus merancangnya dengan rentang 3.13V hingga 3.47V. Memberikan catu daya di luar rentang ini akan mengakibatkan kesalahan operasi atau kegagalan perangkat keras secara langsung. Desain juga harus meminimalkan riak daya karena derau pada catu daya DC dapat bercampur dengan sinyal berkecepatan tinggi dan menyebabkan kesalahan operasi.

Penarikan Arus dan Perlindungan Lainnya

Arus yang dibutuhkan umumnya mendekati 300 mA, tetapi terdapat beberapa kasus lonjakan arus awal atau lonjakan arus yang diperlukan saat merancang rel daya. Rel daya harus mampu menahan lonjakan tegangan singkat selama setiap transien. Mengetahui seberapa besar arus yang dibutuhkan modul agar berfungsi dengan baik sangatlah penting bagi modul dan regulator hilir, karena arus yang berlebihan dapat menyebabkan regulator menjadi panas dan, pada gilirannya, membuat komponen lebih rentan terhadap kegagalan. Proteksi sirkuit seperti pembatasan arus atau penghentian termal penting untuk meminimalkan kegagalan yang dapat berjenjang.

Tingkat Tegangan I/O Diferensial

Pin pengirim dan penerima membawa sinyal diferensial untuk merepresentasikan sinyal dengan ayunan tegangan puncak-ke-puncak yang kira-kira berkisar antara 400 mV dan 850 mV untuk sinyal I/O. Tujuannya adalah mempertahankan amplitudo ini untuk memastikan sinyal berada di atas batas derau, sekaligus tidak terlalu berlebihan sehingga menyebabkan radiasi elektromagnetik atau pantulan loop tertutup.

Bayangkan ini seperti percakapan di ruangan yang bising; percakapan harus cukup keras agar dapat didengar dan dipahami, tetapi tidak terlalu keras hingga mengganggu orang lain atau menimbulkan umpan balik ke mikrofon atau pengeras suara.

Pengaturan Waktu Sinyal dan Pencocokan Impedansi

Selain level tegangan standar, amplitudo pengaturan waktu yang spesifik dan pencocokan impedansi sinyal sangat penting. Jejak harus mempertahankan impedansi karakteristik, umumnya diferensial 90Ω. Pantulan jejak dapat digambarkan setara dengan ketidakmampuan menarik permukaan air yang halus tanpa riak. Hal ini membutuhkan jejak terkontrol pada PCB dengan panjang, lebar, jarak, dan bahan dielektrik tertentu untuk menghasilkan impedansi karakteristik.

Interoperabilitas

Kepatuhan yang ketat terhadap spesifikasi kelistrikan memungkinkan pertukaran modul SFP secara langsung (hot-swap) dari berbagai vendor tanpa beban, kalibrasi, atau pengaturan apa pun. Jika terjadi kesalahan spesifikasi kelistrikan, hal ini sering kali menyebabkan tautan menjadi tidak stabil, misalnya perangkat macet saat melakukan pengaturan ulang, atau tidak dapat menyelesaikan negosiasi.

Apa Jenis Konektor SFP Utama dan Bagaimana Pengaruhnya terhadap Kompatibilitas?

Pilihan konektor sangat menentukan kompatibilitas fisik, karakteristik sinyal, dan infrastruktur kabel modul SFP.

Ringkasan Jenis Konektor

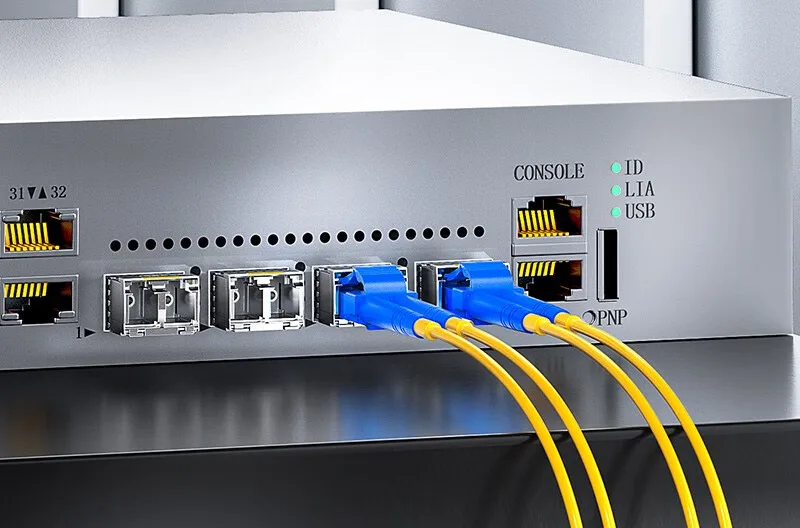

• LC (Konektor Lucent)
  Konektor LC bertipe kait, ringkas, dan aman. Oleh karena itu, konektor ini menjadi pilihan utama dalam koneksi fiber yang membutuhkan kepadatan port lebih tinggi dengan kemasan ringkas yang menghemat ruang dan mengurangi kekacauan kabel rak.
• SC (Konektor Pelanggan)
  Konektor SC berukuran lebih besar daripada konektor LC, tetapi umumnya beroperasi dengan mekanisme penguncian kait dorong-tarik yang sama dengan konektor LC. Konektor ini telah menjadi sangat populer di bidang telekomunikasi, menyediakan koneksi yang kokoh dan hemat biaya, tetapi dengan jangkauan yang lebih luas untuk setiap konektor dibandingkan konektor LC.

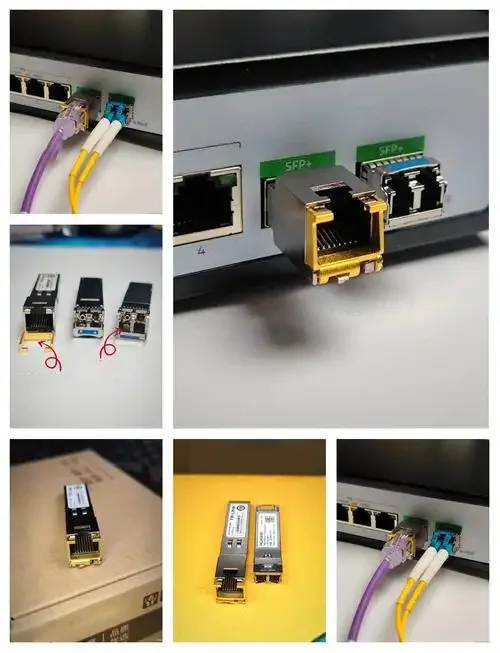

• RJ45
  Konektor RJ45 adalah konektor standar untuk modul Ethernet tembaga. Konektor ini mendukung sinyal listrik dan memiliki kontak mekanis yang kuat. Hanya modul SFP tembaga yang menggunakan RJ45. SFP media optik tidak menggunakan konektor ini untuk jaringan serat optik.
• MPO/MTP (Konektor Dorong/Tarik Multi-Serat)
  Konektor MPO/MTP dirancang untuk mengakomodasi beberapa serat dalam satu konektor. Unit ini dapat mengakomodasi 12 serat atau lebih dalam satu konektor. Konektor ini merupakan pilihan yang sangat baik untuk server farm atau pusat data dengan aplikasi kepadatan tinggi. Meskipun konektor ini memungkinkan beberapa jalur serat, penanganan dan pembersihan serat harus dilakukan dengan benar.

Dampak pada Kompatibilitas dan Pengkabelan

Perbedaan desain mekanis akan memengaruhi penempatan modul SFP di port perangkat. Konektor LC dapat ditempatkan dalam sangkar SFP yang ringkas, sementara konektor SC membutuhkan lebih banyak ruang untuk mengakses port-portnya. Contoh lain adalah konektor RJ45, yang infrastruktur kabelnya harus tembaga. Terakhir, konektor MPO/MTP akan memengaruhi kompleksitas perutean kabel serat optik dan topologi jaringan.

Sementara pilihan konektor sebagian besar dipengaruhi oleh lingkungan instalasi dan potensi pertumbuhan jaringan di masa mendatang, kompatibilitas merupakan suatu keharusan untuk memastikan fungsi kelistrikan yang tepat dan pinout koneksi yang benar.

Bagaimana Menggunakan Sinyal Pin SFP untuk Mendiagnosis Masalah Perangkat Keras dengan Cepat?

Pin Diagnostik dalam Modul SFP

Pin diagnostik yang terpasang pada modul SFP menyediakan indikator visual yang cepat dan bermanfaat mengenai kesehatan tautan yang dapat membantu pemecah masalah dalam mendiagnosis kesalahan dengan cepat.

Sinyal Diagnostik Secara Detail

1. TX_Kesalahan
   Sinyal TX_Fault menunjukkan output tinggi saat bagian pemancar mengalami masalah, termasuk kegagalan laser, suhu berlebih, atau daya tidak stabil.
2. RX_LOS (Kehilangan Sinyal)
   Indikator RX_LOS muncul saat sinyal optik atau listrik yang masuk berada di bawah ambang batas yang dibenarkan oleh pabrik, yang menunjukkan kemungkinan adanya putusnya serat optik atau konektor yang rusak.

Alur Pemecahan Masalah

• Perhatikan Tanda-tandanya
  Gejala seperti pemutusan sambungan, throughput lambat, dan peringatan perangkat merupakan indikator besar adanya masalah perangkat keras.
• Verifikasi TX_Fault
  Jika TX_Fault menyala, Anda biasanya dapat mengonfirmasi adanya masalah pada perangkat keras transmisi dan bukan pada kabel eksternal.
• Verifikasi RX_LOS
  Jika RX_LOS menyala, ini menunjukkan adanya masalah dengan sinyal masuk, baik dari kerusakan serat atau konektor yang terkontaminasi.
• Cek Fisik
  Cari tanda-tanda yang jelas pada konektor, kabel, dan modul yang dimasukkan ke motherboard; banyak masalah dapat dikenali dari koneksi yang buruk, pin yang bengkok, atau kotoran.
• Pengukuran Listrik
  Dengan menggunakan meteran listrik dasar, tegangan dan kualitas sinyal dapat diukur pada pin TX dan RX untuk membantu memvalidasi masalah kelistrikan.
• Ganti atau Pasang Kembali Modul
  Terkadang penerima modul dapat mengalami masalah kontak mekanis; selama pemecahan masalah, cukup dengan melepaskan lalu memasang kembali atau mengganti modul dapat menyelesaikan masalah jalur sinyal.

Efisiensi

Kemampuan untuk menggunakan sinyal diagnostik tingkat pin menghemat banyak waktu pencarian lokasi kesalahan dan mempercepat deteksi kesalahan jalur sinyal; hal ini dapat membantu mengurangi waktu henti dan mempercepat proses perbaikan bagi teknisi, karena memberikan arahan langsung ke bagian jalur sinyal yang rusak, bukan proses coba-coba.

Mengapa Kesalahan Sambungan Satu Pin Hampir Memutus Jaringan?

Kesalahan sederhana pada dua pin hampir menyebabkan kegagalan jaringan total, mengingatkan kita betapa pentingnya memastikan pin terhubung dengan benar.

Ringkasan Acara

Awalnya, putusnya tautan yang tidak konsisten disebabkan oleh modul SFP yang rusak. Bahkan setelah modul diganti, masalah tetap ada, yang menyebabkan frustrasi.

Penemuan Tingkat Pin

Pemeriksaan menemukan pertukaran koneksi kabel untuk pin Vcc (daya) dan pin TX_Fault (kesalahan transmisi), yang mengakibatkan pasokan tegangan tidak stabil, yang menimbulkan kesalahan pemancar berkala.

Mengapa Ini Penting?

Mentransmisikan sinyal daya dan kesalahan melalui pin yang tertukar bukanlah praktik yang dapat diterima; metode ini dapat menyebabkan kerusakan listrik dan pengaturan ulang sistem. Hal ini dapat diibaratkan seperti mencampur bahan bakar dengan rem di dalam kendaraan; hal itu akan menyebabkan kekacauan, alih-alih berfungsi dengan lancar seperti kendaraan.

Jalan Menuju Resolusi

Setelah memverifikasi ulang definisi pin dan memastikan kabel sudah benar, daya listrik kembali ke tingkat aman. Sambungan pun langsung berfungsi normal kembali, sehingga mencegah kemungkinan pemadaman listrik besar.

Apa yang Harus Dibawa Pulang untuk Latihan Anda

• Verifikasi keakuratan pemasangan kabel pin tidak boleh dikompromikan.
• Kesalahan pada pin tunggal akan menimbulkan masalah pada seluruh jaringan.
• Memiliki proses peninjauan akan menangkap waktu-waktu yang tidak produktif dan mengganggu serta mencegah pemadaman yang mahal.

Bagaimana Perbandingan Pinout dan Antarmuka SFP Berbagai Merek?

Dalam lingkungan multi-vendor, memahami nuansa pin/parameter khusus merek dapat mencegah jebakan kompatibilitas.

Poin Kompatibilitas

Juniper memiliki toleransi tegangan yang lebih lebar untuk daya dibandingkan modul Cisco dan Brocade, yang memiliki toleransi tegangan lebih ketat, dan pelindung pin-nya bervariasi. Perbedaan dalam area amplitudo sinyal harus diperhitungkan untuk memastikan integritas sinyal saat melakukan hot swapping modul antar merek.

Kompatibilitas yang Diperluas

Selain perbedaan pinout, merek-merek tersebut juga berbeda dalam pemetaan alamat EEPROM, manajemen termal internal, dan kondisi modul selama hot plug. Jika digunakan secara tidak tepat dalam lingkungan merek campuran, perbedaan ini dapat menyebabkan kesalahan.

Rekomendasi Pembeli

• Selalu konfirmasikan pin dan spesifikasi kelistrikan yang tepat sebelum pemasangan.
• Gunakan modul resmi untuk merek tertentu bila memungkinkan.
  Terakhir, pastikan Anda menjaga inventaris dan pelabelan yang jelas saat bekerja dengan merek yang berbeda.

Bagaimana Mendesain PCB yang Mengikuti Pinout SFP untuk Integritas Sinyal yang Andal?

Desain PCB merupakan faktor penting yang memengaruhi kualitas sinyal yang mengalir melalui SFP.

Perutean Pin

Rutekan semua jalur secara tepat sesuai spesifikasi pinout MSA. Hal ini penting, karena kesalahan perutean dapat menyebabkan gangguan sinyal, kehilangan sinyal, dan crosstalk, yang dapat menyebabkan kecelakaan lalu lintas akibat rute yang tercampur.

Daya dan Ground Plane

Memiliki bidang tanah yang kokoh tepat di bawah lapisan sinyal efektif dalam mengalihkan interferensi elektromagnetik dari sinyal sensitif. Bidang daya perlu menyediakan tegangan yang stabil serta noise dan ripple yang rendah untuk perangkat analog yang sensitif.

Pasangan Diferensial Rute

Pasangan sinyal diferensial TX dan RX memerlukan:

• Terhubung erat (jarak jejak dekat)
• Kecocokan panjang dengan perbedaan kurang dari 5 mil
• Impedansi terkendali (impedansi diferensial sekitar 90Ω)
  Semua perutean ini diperlukan agar jejak dapat mempertahankan kemampuan pembatalannya untuk penolakan kebisingan dan pencocokan fase.

Pertimbangan EMI

Memutar pasangan diferensial dan jarak via ground yang dekat dengan konektor lubang tembus serta jarak antar jalur yang tepat akan mengurangi dampak interferensi EMI. Kepatuhan terhadap standar mekanis khusus konektor (seperti struktur kait LC) akan meminimalkan ketidakstabilan mekanis/listrik.

Integritas Sinyal Penting

Jangan pernah membengkokkan atau memotong jejak dengan tajam. Impedansi yang terkontrol dapat mencegah dering dan pantulan yang dapat merusak kualitas sinyal yang menyebabkan kesalahan bit. Selain itu, letakkan kapasitor decoupling di dekat pin daya untuk membantu meratakan pasokan tegangan.

Detail Teknis Lebih Lanjut

Penggunaan perangkat lunak seperti HFSS atau ADS dapat membantu mensimulasikan frekuensi tinggi dan mengoptimalkan desain PCB dengan kapasitansi dan induktansi parasit. Merancang untuk EMI dan menjalani pengujian EMC akan memberikan peluang untuk memvalidasi pilihan desain dalam skenario dunia nyata. Rancang rencana manajemen termal untuk menghilangkan panas dari dioda laser dan komponen elektroniknya. Meskipun merupakan modul SFP, jika ditempatkan dalam wadah yang rapat, desain modul akan memperpanjang umur dioda laser dan komponen elektroniknya.

Apa Praktik Terbaik untuk Memelihara Modul SFP dan Menghindari Kerusakan Pin dan Daya?

Menerapkan pemeliharaan akan membantu memperpanjang umur modul SFP sekaligus memungkinkan waktu aktif jaringan yang berkelanjutan.

Praktik Penanganan yang Aman

Saat memasang atau melepas modul, lakukan langsung di sepanjang sumbu konektor. Hindari gaya lateral saat memasang dan melepas modul, karena gaya lateral ini dapat membengkokkan pin dan menyebabkan kerusakan. Pastikan untuk membuka kait modul dari posisinya sebelum melepaskannya untuk menghindari kerusakan akibat kontak dengan konektor.

Manajemen Listrik Statis

Pastikan semua teknisi terhubung ke ground menggunakan gelang tangan atau alas ground. Anggap modul SFP sebagai perangkat elektronik sensitif yang dapat mendeteksi pelepasan muatan statis (ESD), yang dapat tidak terlihat dan sangat berbahaya bagi SFP itu sendiri.

Strategi Pembersihan

Bersihkan serat optik sesuai kebutuhan menggunakan tisu optik bebas serat atau perlengkapan lain yang dirancang khusus untuk tujuan ini. Serat optik tahan terhadap berbagai macam zat. Kotoran yang berukuran mikroskopis pun tetap dapat menyebabkan pelemahan atau pantulan sinyal EML. Hal ini dapat diibaratkan seperti mengambil gambar melalui lensa kamera yang kotor; kotoran akan berkurang dan memengaruhi kualitas gambar.

Rencana Verifikasi Listrik

Pada interval tertentu, pastikan Anda dapat menarik daya dari rel, periksa amplitudo sinyal, dan periksa pembacaan pin diagnostik untuk memastikan pembacaan dilakukan pada kondisi awal. Identifikasi penyimpangan dari spesifikasi sebelum terjadi kegagalan perangkat keras.

Kepatuhan Daya

Dalam banyak kasus, modul SFP akan menentukan tegangan dan arus. Pastikan tegangan dan arus beroperasi dalam rentang yang dapat diterima. Panas berlebih dan keausan yang lebih cepat dapat terjadi jika tegangan atau arus berbeda dari spesifikasi operasi. Secara umum, gunakan catu daya yang beroperasi sedekat mungkin dengan spesifikasi aktual, dan verifikasi perilaku beban.

Daftar Ringkasan

• Terapkan segala bentuk perawatan dan penanganan yang lembut
• Memanfaatkan protokol ESD yang ketat
• Lakukan pembersihan serat secara teratur
• Memantau kelistrikan dan kepatuhan secara sistematis
• Konfirmasikan kesesuaian kelistrikan modul jika ada dugaan kepatuhan daya.

Kesimpulan

Dengan menguasai pinout SFP, Anda menguak rahasia perangkat keras jaringan yang stabil dan andal. Dengan memahami fungsi setiap pin dan semua detail penting antarmuka SFP, Anda dapat membuat koneksi yang tepat, menghindari penyalahgunaan dan kerusakan, serta mengoptimalkan pemecahan masalah. Menguasai pinout SFP akan membantu Anda menjaga aliran data yang efisien dan menghindari kegagalan tak terduga.

Dengan memasang konektor SFP dengan benar, Anda akan mematuhi standar dan spesifikasi kelistrikan untuk melindungi komponen sensitif dan meningkatkan masa pakai modul optik. Saat Anda menemukan sinyal yang terkait dengan pin diagnostik, Anda akan mempercepat penyelesaian masalah jaringan dan, yang terpenting, memulihkan jaringan Anda secepat mungkin.

Ketika para profesional jaringan menganggap pinout SFP sebagai salah satu keahlian penting mereka, hal itu memberikan tim jaringan otoritas dan keandalan penuh atas perselisihan perangkat keras. Layaknya mempelajari cara memainkan alat musik, jika seorang profesional dikalibrasi dengan penggunaan dan fungsi setiap pin, konektor, dan sinyal SFP, mereka pasti akan mampu memelihara dan menjalankan setiap SFP di rak mereka tanpa masalah. Lebih lanjut, mengembangkan keterampilan ini akan menghasilkan keterampilan stabilitas jaringan yang luar biasa, pengoperasian yang cepat, dan masa pakai yang sukses.
