Panduan Modul Optik Antarmuka RJ45: Saran Pemilihan untuk Kompatibilitas Lingkungan Kabel Tembaga

Administrator jaringan menghadapi kesulitan saat menambahkan modul RJ45 SFP selama transisi dari kabel tembaga ke serat optik. Organisasi yang perlu mempertahankan dukungan RJ45 "mundur" dapat merasa kewalahan oleh banyaknya modul dan solusi yang mencoba menyeimbangkan kompatibilitas, harga, dan kinerja. Banyak administrator jaringan tidak mampu melanjutkan perutean kabel RJ45 mereka yang sudah ada, yang dapat mencakup lingkungan kantor, lemari, atau lantai, saat melakukan peningkatan. Modul SFP tembaga membantu organisasi memanfaatkan infrastruktur tembaga yang ada, tidak hanya menghemat biaya pemasangan kabel ulang, tetapi juga melanjutkan perkembangan dunia serat optik yang terus berubah. Untuk mempelajari solusi adaptor praktis yang memungkinkan desain jaringan fleksibel yang mengintegrasikan tembaga dan serat, tinjau... Panduan Aplikasi Adaptor SFP+ ke RJ45Menjelaskan cara memelihara infrastruktur lama sambil beralih ke fiber.

Penting bagi administrator jaringan untuk memahami parameter teknis seputar jaringan RJ45: standar kecepatan untuk RJ45, kualitas kabel, dan pemanfaatan daya. Masalah yang sama meresahkannya terletak pada pemecahan masalah kompatibilitas lama dengan perangkat tembaga yang menua dan penanganan masalah manajemen termal dalam penerapan modul berdensitas tinggi. Strategi untuk pengalaman integrasi yang berhadapan dengan jaringan serat tembaga adalah: pemilihan modul yang paling tepat, eliminasi kasus atau masalah, dan perencanaan masa depan untuk aplikasi yang andal maupun efisiensi biaya.

Apa itu Modul RJ45 SFP dan Kapan Modul Itu Penting?

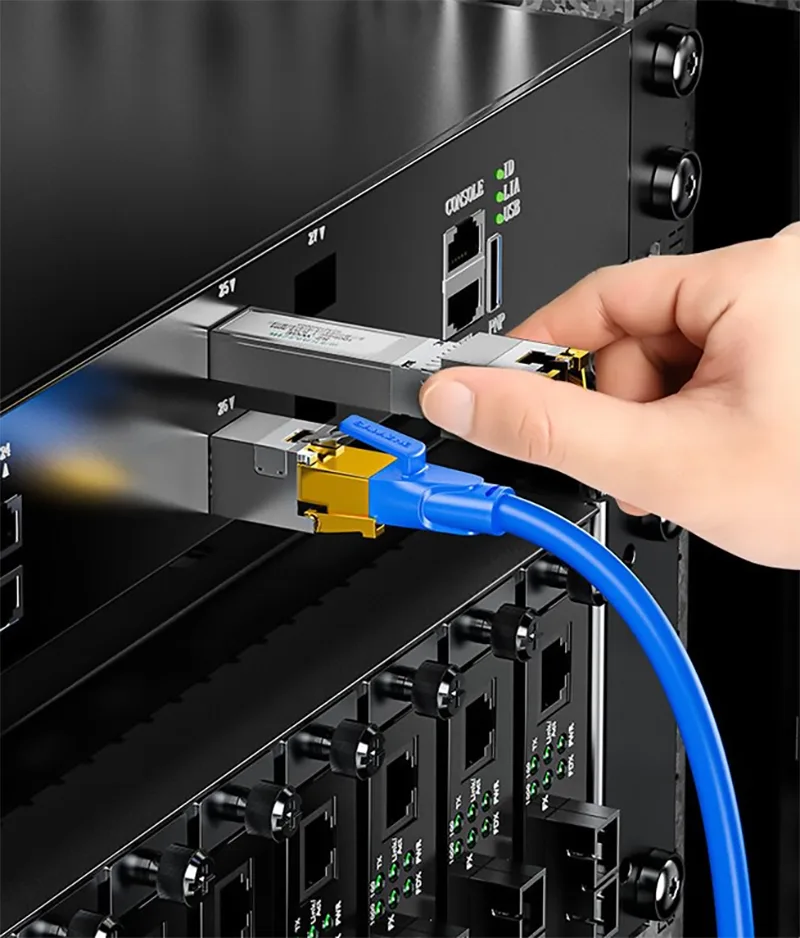

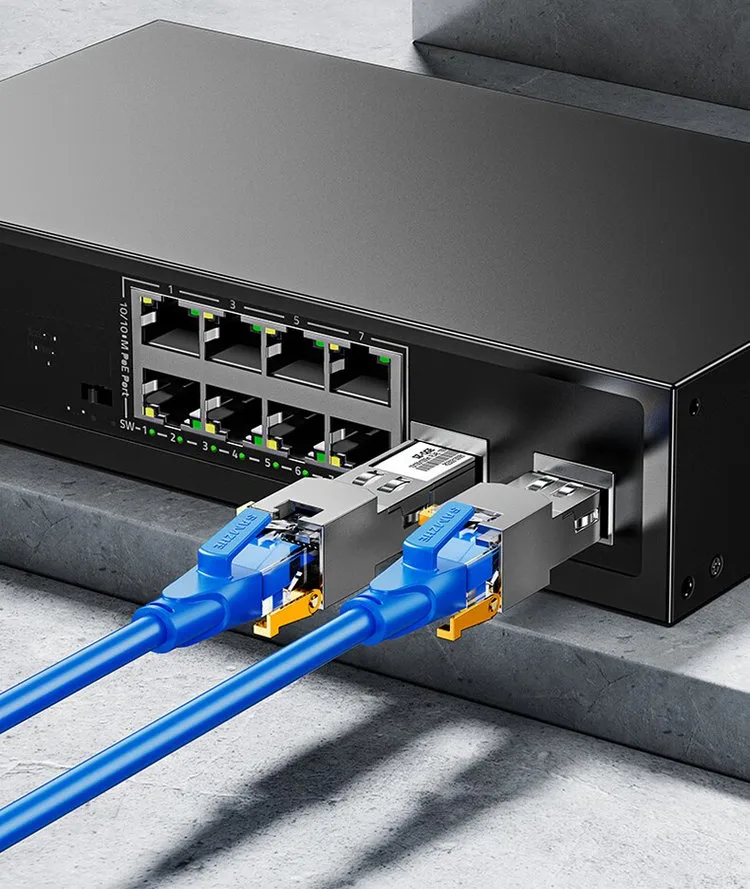

Modul RJ45 SFP menghubungkan kabel tembaga tradisional Kabel ethernet ke port switch SFP yang awalnya ditujukan untuk koneksi serat optikAlih-alih menyalurkan sinyal cahaya seperti modul serat optik, adaptor ini mengubah transmisi sinyal listrik melalui media tembaga. Jika kita analogikan dengan adaptor yang sering kita gunakan di mobil, terkadang adaptor USB-C, analoginya mirip dengan adaptor bahasa. Penggunaan modul RJ45 SFP memungkinkan kita untuk tetap menggunakan aliran data tembaga lama dan memindahkannya ke ekosistem perangkat keras optik yang lebih baru.

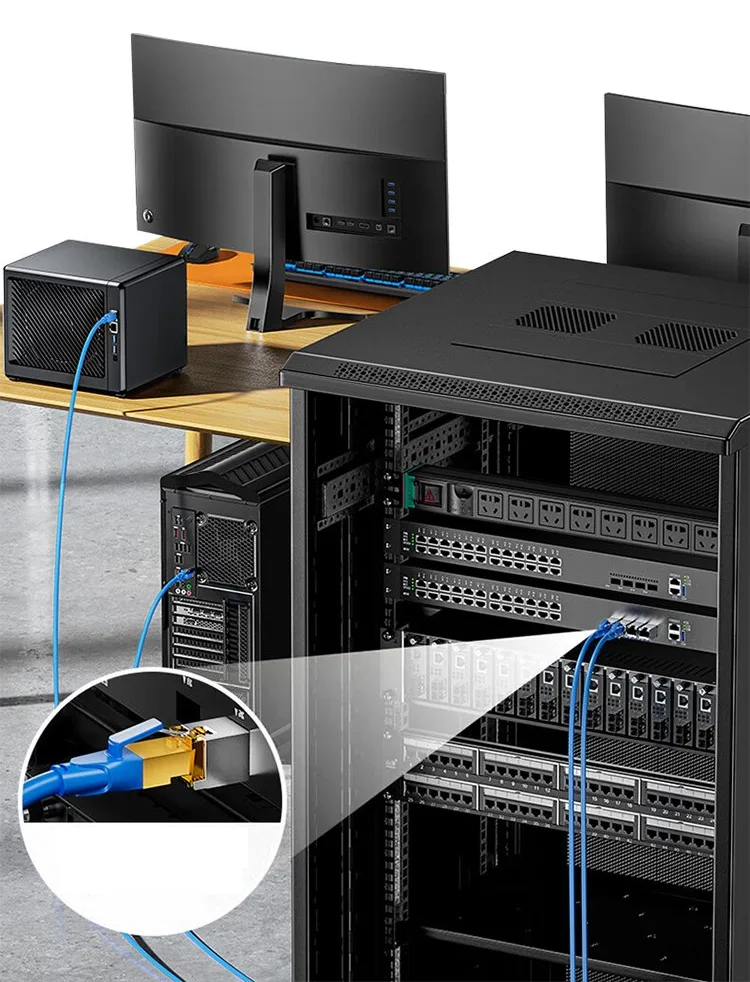

Modul SFP RJ45 memiliki kasus penggunaan penting untuk lingkungan yang sangat bergantung pada Cat5e, Cat6, atau Cat6A Pengkabelan. Luas persegi untuk pengkabelan dapat meningkat dengan cepat, sehingga alih-alih mengganti kabel tembaga, modul-modul ini akan memungkinkan organisasi untuk mempertahankan kabel yang ada sambil meningkatkan perangkat keras switch. Untuk pengkabelan tembaga lama, modul-modul ini memiliki kasus penggunaan yang ideal di gedung atau pusat data yang didominasi oleh kabel tembaga, sehingga secara drastis mengurangi biaya awal implementasi karena tidak perlu melakukan penggantian kabel secara menyeluruh.

Aspek penting dari kabel Ethernet yang menggunakan tembaga adalah bahwa tembaga mentransmisikan sinyal listrik, yang jauh lebih rentan terhadap interferensi elektromagnetik dan terbatas jaraknya dibandingkan dengan serat optik. Serat optik dapat melakukan transmisi jarak jauh, bandwidth tinggi, dan bebas derau, yang merupakan alasan utama mengapa serat optik menggantikan kabel tembaga. Penggunaan modul tembaga optik akan bergantung pada keseimbangan antara kendala infrastruktur pengguna dan kinerja jaringan pengguna. Pahami perbedaan utama antara modul SFP tembaga dan serat, termasuk metode transmisi, kinerja, dan faktor biaya, dalam artikel terperinci kami. Modul SFP Tembaga vs. Modul SFP Serat panduan.

Takeaway kunci:

• Modul RJ45 SFP akan menyebarkan sinyal listrik di slot sakelar SFP.
• Modul RJ45 SFP adalah antarmuka yang hemat biaya untuk sistem tembaga lama.
• Sinyal listrik dibatasi oleh jarak karena gangguan elektromagnetik dan transmisi kebisingan, sedangkan transmisi optik kurang terpengaruh.

Dilema Infrastruktur Manajer TI Senilai $25: Switch Fiber Baru, Kabel Tembaga Lama

Sebuah perusahaan menengah menghadapi tantangan dalam mengakuisisi switch fiber optik karena mereka telah memasang kabel tembaga Cat6 yang sangat banyak. Instalasi serat optik mereka akan mengakibatkan penggantian kabel tembaga yang mahal dan memakan waktu, yang dapat menelan biaya hingga $25,000 dan berpotensi menunda proyek. Solusinya adalah penggunaan transceiver tembaga RJ45. Modul-modul ini menyediakan koneksi ke switch fiber optik baru yang terhubung langsung ke infrastruktur tembaga yang sudah ada, sehingga hampir menghilangkan kebutuhan akan kabel, pengkabelan, dan terminasi yang lebih baru dan lebih mahal. Hal ini memungkinkan organisasi untuk mempertahankan kontinuitas operasional yang ada dan mencegah penundaan pemutakhiran perangkat keras. Penggunaan SFP tembaga memungkinkan tim untuk mempersingkat waktu hingga beberapa minggu dan mengurangi biaya. Pendekatan ini memungkinkan mereka untuk memanfaatkan kabel yang sudah ada dan mengurangi pembengkakan biaya serta waktu henti yang terkait dengan penggantian kabel yang sudah ada.

Tabel perbandingan:

Skenario ini menyoroti keuntungan strategis penerapan transceiver tembaga dalam lingkungan migrasi serat.

Mengapa Konsumsi Daya dan Manajemen Panas Lebih Penting Daripada yang Anda Pikirkan

Modul SFP RJ45 tembaga memiliki konsumsi daya yang jauh lebih tinggi dibandingkan modul serat optik. Modul serat mengirimkan sinyal melalui fotonik dan memiliki konsumsi listrik yang jauh lebih rendah. Mengirim sinyal melalui listrik melalui tembaga membutuhkan daya yang lebih besar, yang dapat memengaruhi desain daya dan biaya operasional switch. Instalasi dengan kepadatan tinggi dapat membuat masalah termal semakin rumit untuk dikelola. Semakin banyak SFP RJ45 yang dipasang di sasis switch akan menghasilkan energi termal berlebih, yang dapat diatasi oleh heat sink, kipas, atau aliran udara optimal. Sayangnya, tanpa manajemen termal yang baik, energi termal berlebih dapat membatasi keandalan dan masa pakai perangkat. Insinyur dan arsitek jaringan perlu menghitung anggaran daya dan termal dengan menjumlahkan jumlah modul dan konsumsi per modul untuk suatu penerapan. Hal ini berarti menentukan jumlah maksimum SFP tembaga yang akan muat di sasis dan merancang sistem pendingin yang akan memenuhi spesifikasi. Untuk strategi komprehensif dalam mengelola daya, tantangan termal, dan penerapan SFP RJ45 yang optimal, jelajahi Panduan Utama untuk Adaptor SFP ke RJ45.

Untuk menumpangkan keharusan kritis:

• Modul RJ45 tembaga akan memiliki beban daya yang lebih tinggi karena mengirimkan sinyal melalui listrik.
• Manajemen termal diperlukan untuk stabilitas konfigurasi kepadatan tinggi.
• Perhitungan beban daya membantu menginformasikan infrastruktur termal yang tepat untuk menentukan batas panas SFP tembaga.

Bagaimana Memilih Modul RJ45 SFP yang Tepat untuk Kebutuhan Jaringan Anda?

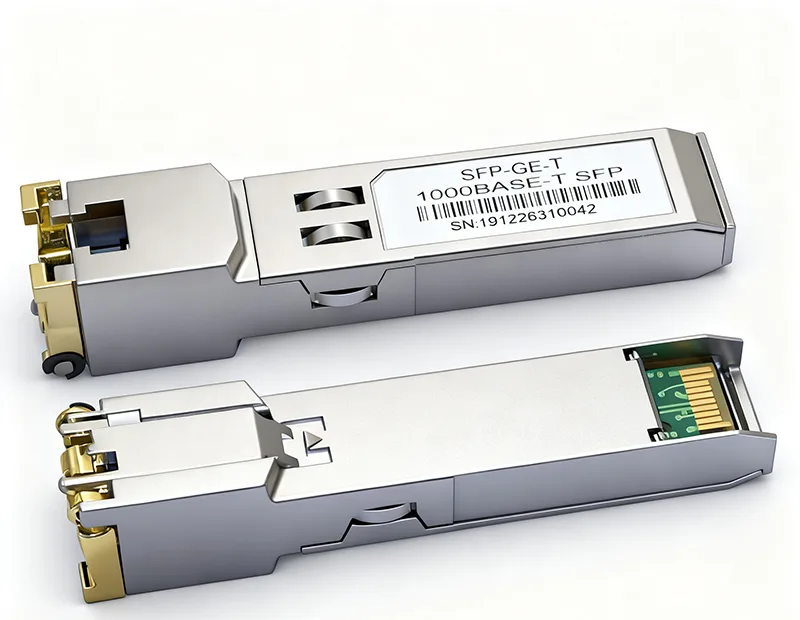

Saat memilih RJ45 modul SFP, penting untuk tetap berada dalam lingkungan perangkat keras dan kabel jaringan tertentu. Meskipun Anda ingin semuanya berfungsi dengan benar, hal terpenting yang harus diperhatikan adalah kecepatan. Standarnya adalah 1000BASE-T untuk gigabit Ethernet, dan di sinilah semuanya menjadi ambigu; 10GBASE-T untuk kecepatan ultra-tinggi. Kompatibilitas dengan peralatan dan kabel Anda sangat penting untuk menghindari kelebihan beban dengan kecepatan yang dapat menyebabkan peregangan batasan apa pun, baik pada kabel Anda atau menciptakan kemacetan di lebih dari satu area.

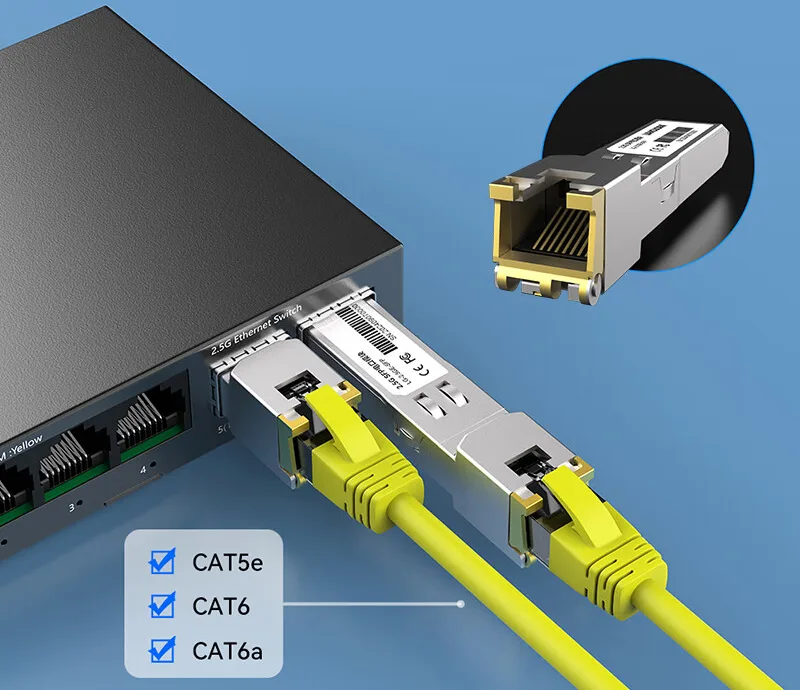

Ada standar jarak dan kualitas kabel tertentu yang juga berlaku di sini — ini memengaruhi cara Anda memanfaatkan kecepatan yang ditawarkan oleh modul RJ45 SFP secara efektif. Misalnya, Anda dapat menggunakan kabel Cat5e untuk tautan gigabit, tetapi karena keterbatasan jarak, Anda tidak dapat mempertimbangkan penggunaan kabel Cat5e tersebut untuk 10 Gbps. Sebagai alternatif, jika Anda ingin menggunakan Cat6 atau Cat6A untuk beroperasi pada 10 Gbps, Anda juga harus mempertimbangkan jarak; keduanya akan menjadi solusi yang lebih baik, tetapi itu akan bergantung pada jarak, karena interferensi merupakan masalah.

Anda juga perlu menyadari bahwa bukan kabel Anda, melainkan katalog vendor dan sertifikasi apa pun yang dapat Anda andalkan, seperti sertifikasi Perjanjian Multi-Sumber OEM atau katalog vendor pada umumnya, yang merupakan tempat penting untuk memilah transceiver yang tersedia untuk digunakan dengan perangkat keras switch. Serupa dengan peringatan yang telah disebutkan sebelumnya tentang menjaga koneksi Anda tetap stabil, memiliki transceiver yang andal—pada dasarnya Anda sudah setengah jalan dengan vendor yang telah memvalidasi bahwa Anda harus menggunakan transceiver yang tercantum untuk model switch tertentu dengan firmware yang tepat—yang akan meminimalkan waktu yang Anda habiskan untuk memecahkan masalah peralatan.

Persyaratan Seleksi:

Mematuhi kriteria ini memperlengkapi teknisi jaringan untuk integrasi SFP tembaga yang mulus.

Mimpi Buruk Negosiasi Otomatis: Ketika Peralatan Lama Menolak Terhubung

Meskipun teknologi semakin maju, konflik negosiasi otomatis tetap menjadi masalah signifikan pada jaringan virtual ketika SFP RJ45 dan switch lama digunakan. Switch, router, dan peralatan lama lainnya mungkin tidak memiliki kemampuan untuk menyelesaikan negosiasi tautan untuk transceiver tembaga yang berpotensi memiliki konfigurasi port antarmuka bergantung media (MDI)/crossover MDI (MDIX) yang tidak cocok. Singkatnya, MDI dan MDIX menentukan kemampuan transmisi sinyal timbal balik. Biasanya, switch modern dapat menggabungkan kemampuan auto-MDI/crossover MDI, yang menghilangkan kabel crossover atau setidaknya meminimalkan masalah konfigurasi saat berinteraksi dengan perangkat lama. Dalam banyak kasus, perangkat keras lama tidak akan melakukan cross-over otomatis dan akan memerlukan crossover manual atau diatur ke port tetap yang ditetapkan sebagai MDI atau MDIX.

Ketidakcocokan dapat berupa kegagalan tautan atau flapping sederhana, yang pada akhirnya menyebabkan ketidakstabilan jaringan. Mengatasi masalah negosiasi otomatis pada koneksi RJ45 lama biasanya memerlukan tindakan dari antarmuka baris perintah dengan menonaktifkan negosiasi otomatis, memilih kecepatan tertentu, memilih mode dupleks, atau sekadar mengatur perilaku port MDI/MDIX untuk mencapai konektivitas yang konsisten dan stabil dengan peralatan lama.

Tabel Pemecahan Masalah:

Menguasai perbaikan ini mengurangi waktu henti dalam lingkungan campuran serat tembaga.

Apa Batasan Jarak dan Performa di Dunia Nyata?

Meskipun modul SFP tembaga RJ45 menunjukkan jarak transmisi hingga 100 meter pada kabel pasangan terpilin Cat6, dalam praktiknya, seringkali terdapat sejumlah batasan praktis yang dapat mengurangi jarak ini. Batasan ini dapat mencakup, namun tidak terbatas pada, kondisi kabel itu sendiri, kondisi lingkungan di sekitar atau di dalam instalasi kabel, dan interferensi elektromagnetik. Ketika masalah ini muncul, integritas fisik kabel—seperti kerusakan, kompresi, dan titik terminasi yang buruk—dapat mengakibatkan atenuasi kabel serta kehilangan paket. Sama seperti kerusakan, kompresi, atau degradasi fisik kabel, peralatan pembangkit listrik dan elektronik industri berat di dekatnya juga menghasilkan EMI (interferensi elektromagnetik). Semua interferensi ini dapat semakin membahayakan kualitas sinyal pada jarak tersebut.

Suhu juga berperan penting dalam kinerja konduktor tembaga; resistansi dalam konduktor bergantung pada suhu konduktor. Karena batasan jangkauan yang diperkirakan dalam kondisi tersebut terus terbentuk dan memengaruhi tembaga dan sambungannya, hal tersebut akan mengurangi kinerja yang dapat dicapai dari jarak jauh, bahkan dengan standar manufaktur yang sempurna. Administrator jaringan yang bertanggung jawab untuk menjaga kestabilan sambungan sering kali menerapkan pemantauan atau menilai tingkat kesalahan pada sambungan secara waktu nyata (real-time). Setelah sinyal menurunkan sambungan, administrator jaringan dapat mencoba melakukan perbaikan sebelum terjadi kehilangan layanan yang signifikan.

Tabel Dampak Lingkungan:

Memahami realitas ini menetapkan ekspektasi akurat untuk kinerja SFP tembaga dalam berbagai kondisi.

Kisah Sukses Pusat Data: Menghubungkan 200 Server Lama Tanpa Port Fiber

Sebuah pusat data besar tengah menjalani proyek modernisasi jaringannya, sementara tetap mengoperasikan ratusan server lama, yang hanya dilengkapi NIC tembaga. Peningkatan kartu NIC server atau bahkan penggantian kabel sebagian besar infrastrukturnya dengan serat optik akan menimbulkan beban finansial yang tidak wajar dan dapat menyebabkan pemadaman layanan. Fasilitas tersebut memutuskan untuk menerapkan transceiver tembaga RJ45 pada switch serat optik baru mereka. Pendekatan ini mungkin sudah ketinggalan zaman, tetapi merupakan cara yang hemat biaya untuk terus menyediakan konektivitas tanpa gangguan ke server menggunakan tautan tembaga yang telah mereka gunakan di tingkat jaringan yang baru.

Ini adalah migrasi bertahap, dan throughput serta keandalannya tetap sama sementara NIC lama digantikan oleh switch fiber baru bila diperlukan, termasuk untuk kebutuhan operasional yang krusial. Ini adalah pengingat dan contoh nilai yang dapat diperoleh dari modul SFP tembaga untuk proyek modernisasi pusat data Anda.

Barang Aksi:

• Terapkan SFP tembaga untuk memungkinkan kompatibilitas antara sakelar fiber dan server lama.
• Kurangi biaya peningkatan NIC untuk lebih dari 200 server dengan menggunakan SFP tembaga.
• Mempertahankan kinerja yang konsisten melalui perubahan infrastruktur.

Panduan Pemecahan Masalah: Memecahkan Masalah RJ45 SFP yang Paling Umum

Deteksi kesalahan yang efektif dimulai dengan proses pemisahan yang melibatkan verifikasi bahwa kabel tidak rusak terlebih dahulu, kemudian menyingkirkan transceiver yang rusak. Perlu dipertimbangkan fakta bahwa banyak masalah fisik merupakan akar penyebab tautan yang tidak stabil; oleh karena itu, inspeksi visual, bersama dengan penguji kabel, seringkali dapat menemukan kegagalan fisik ini dengan sangat cepat dan efisien. Kedua, kita dapat menggunakan perintah antarmuka baris perintah (CLI), seperti "show interfaces" atau "show errors", untuk mendapatkan informasi lebih lanjut tentang pengaturan port. Alat CLI umumnya merupakan metode yang baik untuk memecahkan masalah, karena biasanya membantu mengisolasi port yang bermasalah dengan flapping atau kecepatan yang tidak sesuai. Alat-alat yang disebutkan di atas digunakan untuk mengidentifikasi tingkat kesalahan yang tinggi dan menambahkan tingkat visibilitas pada tautan status yang "dinamis".

Ketiga, kami memiliki proses pemecahan masalah yang terstruktur, yang umumnya mengikuti langkah-langkah yang disebutkan di sini:

• Membersihkan port atau modul yang salah sebagai kemungkinan penyebab masalah
• Mengatur kecepatan dan parameter dupleks pada konfigurasi port, sesuai dengan perangkat yang terhubung dengannya
• Mengganti modul atau kabel untuk melokalisasi bagian yang rusak
• Menyelaraskan versi firmware untuk menghilangkan aspek ketidakcocokan

Tabel Diagnosis Bertahap:

Proses metodis ini mempercepat perbaikan yang efektif dan meminimalkan gangguan jaringan.

Analisis Biaya-Manfaat: Modul SFP RJ45 Dibandingkan dengan Peningkatan Infrastruktur Lengkap

Dalam hal pemasangan transceiver RJ45 tembaga, biasanya terdapat biaya modal awal yang lebih rendah dibandingkan penggantian kabel secara menyeluruh di lingkungan kantor. Hal ini mencakup biaya tenaga kerja yang terlibat dalam pemasangan, biaya material, dan gangguan operasional untuk menyelesaikan pekerjaan, sehingga menghemat biaya dari awal hingga akhir. Penghematan jangka panjang dibandingkan dengan pembangunan kembali jaringan secara besar-besaran akan diperoleh dalam periode proyeksi 5 tahun. Biaya tidak langsung pada akhirnya akan mengimbangi penghematan yang telah disebutkan sebelumnya. Jaringan berbasis tembaga lebih sering mengalami waktu henti dibandingkan serat optik karena efek interferensi atau degradasi kabel dan peralatan yang berkaitan dengan usia. Selain itu, pemecahan masalah kompleksitas operasional jaringan berbasis tembaga menciptakan biaya pemeliharaan yang dapat dengan cepat menggerogoti penghematan yang dicapai dari biaya operasional bersih.

Solusi tembaga juga menghadapi tantangan skalabilitas. Dengan peralihan menuju kebutuhan bandwidth 25G dan yang lebih tinggi, tembaga tidak lagi memungkinkan; seluruh infrastruktur jaringan harus terdiri dari peralatan fiber. Dengan menunda peningkatan infrastruktur lengkap dari tembaga ke fiber, Anda membatasi pertumbuhan, kinerja, dan hubungan di masa mendatang antara jaringan secara keseluruhan dan segmen-segmen jaringan di kemudian hari. Pertimbangan investasi harus mempertimbangkan penghematan biaya jangka pendek dibandingkan fleksibilitas jangka panjang.

Tabel Ringkasan Keuangan:

Mempersiapkan Jaringan Anda untuk Masa Depan: Kapan Memilih Alternatif untuk SFP RJ45

Keterbatasan kecepatan 10G pada transceiver RJ45 tembaga berarti Ethernet 25G atau 40G tidak akan menjadi aplikasi yang layak untuk RJ45 tembaga. Jika jaringan Anda membutuhkan kecepatan ini, Anda perlu memiliki alternatif. Konverter media yang mengubah sinyal tembaga menjadi sinyal serat optik memberi jaringan kemampuan untuk mendapatkan jarak dan bandwidth tambahan. Switch hibrida mendukung port tembaga dan serat optik, mengembangkan jaringan Anda secara bertahap tanpa harus mengganti kabel tembaga sepenuhnya. Strategi perencanaan migrasi yang strategis akan memungkinkan Anda untuk beroperasi jangka pendek dengan SFP tembaga dan memiliki rencana pembangunan serat optik jangka panjang. Pembangunan bertahap dengan trunk serat optik akan melengkapi tautan tembaga yang ada, meminimalkan aset yang terlantar, dan menyediakan jalur yang jelas ke depan. Menetapkan titik pemeriksaan verifikasi kinerja akan memberikan komunikasi bertahap yang jelas untuk menjaga rencana tetap pada jalurnya.

Ringkasan rekomendasi:

• Tetap dalam batasan bawaan tembaga; kembangkan rencana pemanfaatan kecepatan untuk melampaui 10G.
• Gunakan konverter media dan sakelar hibrid sebagai teknologi transisi.
• Saat menerapkan fiber, ada banyak pilihan untuk berinvestasi.

Berusahalah untuk beralih ke serat optik secara bertahap seiring Anda membangun investasi serat optik sambil beralih dari tembaga. Manfaatkan kontrak serat optik regional Anda untuk mendapatkan opsi biaya dan kinerja.

Kesimpulan

Menentukan transceiver RJ45 yang paling sesuai untuk Anda melibatkan keseimbangan antara tingkat kecepatan yang dibutuhkan dan kualitas kabel yang digunakan. Penerapan transceiver RJ45 yang sukses biasanya beroperasi dalam standar IEEE yang ditetapkan untuk 1000BASE-T dan 10GBASE-T, namun tetap mendukung jenis kabel seperti Cat5e, Cat6, dan Cat6A dengan keandalan kinerja yang tinggi. Anda juga perlu mempertimbangkan penggunaan daya dan dampak panas saat menerapkannya di lingkungan switch yang padat. Tinjau kompatibilitas berdasarkan matriks kompatibilitas vendor serta kompatibilitas MSA untuk memastikan penerapan yang lancar. Dengan mempertimbangkan penghematan biaya yang terkait dengan transceiver tembaga, penerapan serat optik secara bertahap memberi Anda opsi untuk peningkatan di masa mendatang—sebuah strategi yang memungkinkan Anda merancang sistem jaringan yang siap menghadapi masa depan dengan risiko pemborosan uang dan investasi yang minimal.
