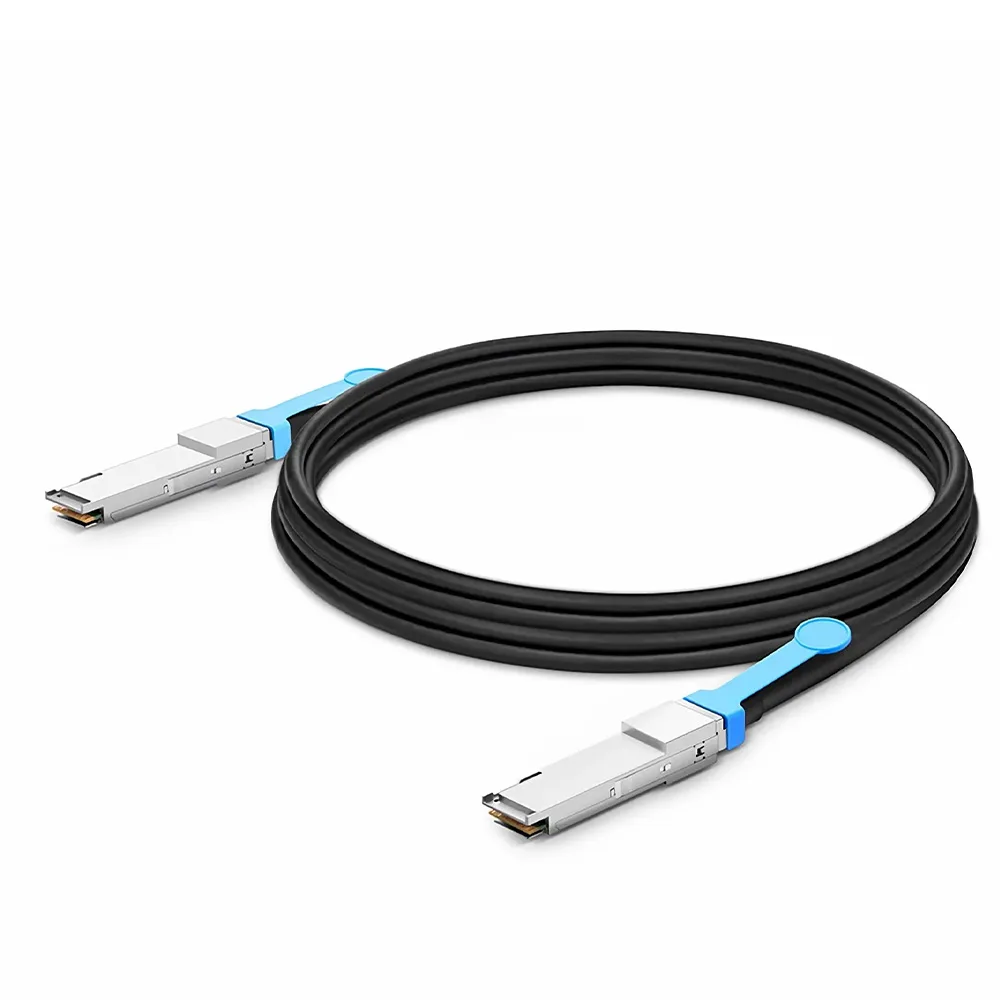

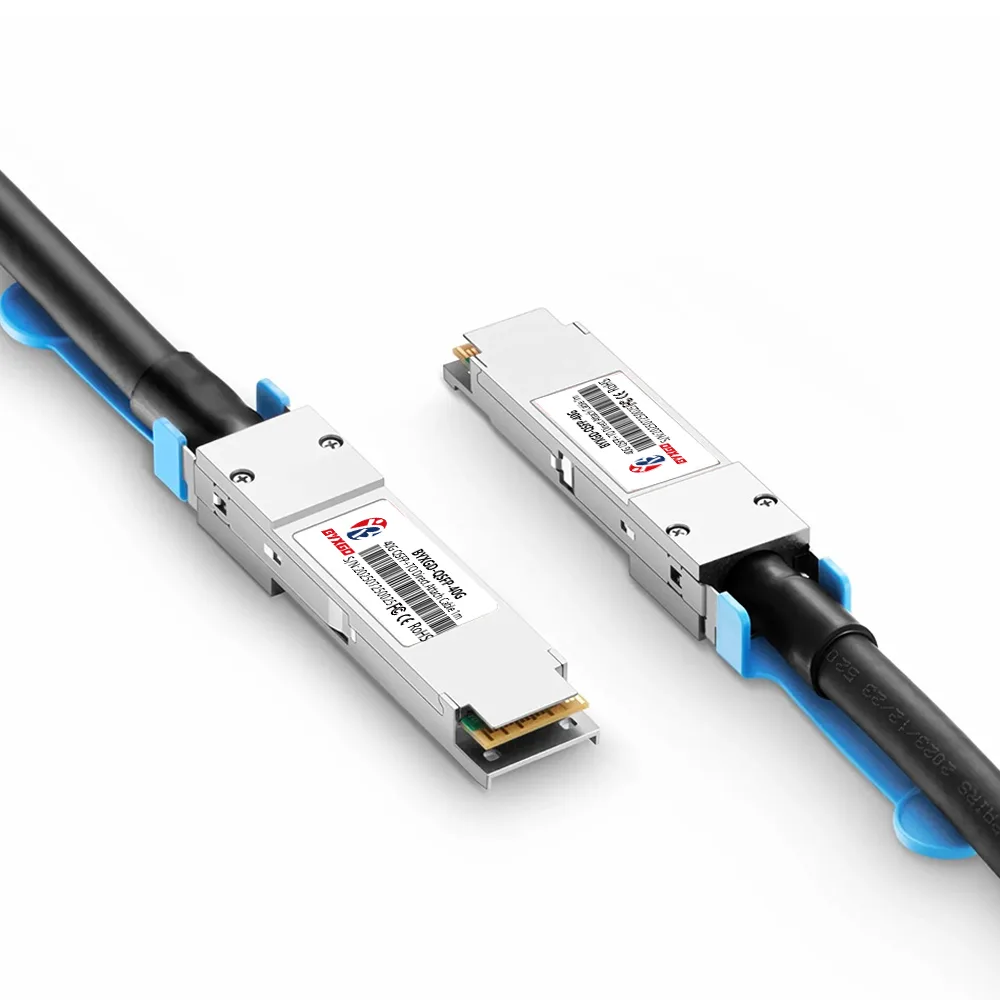

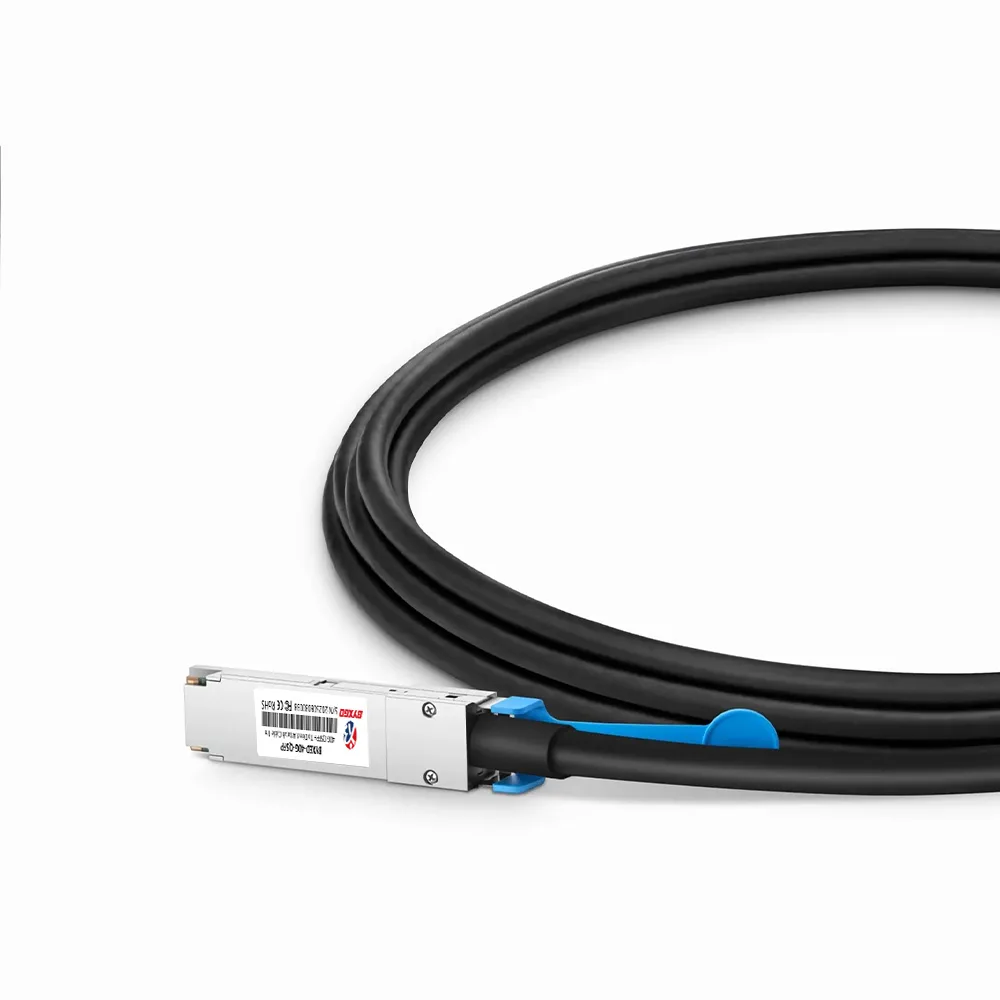

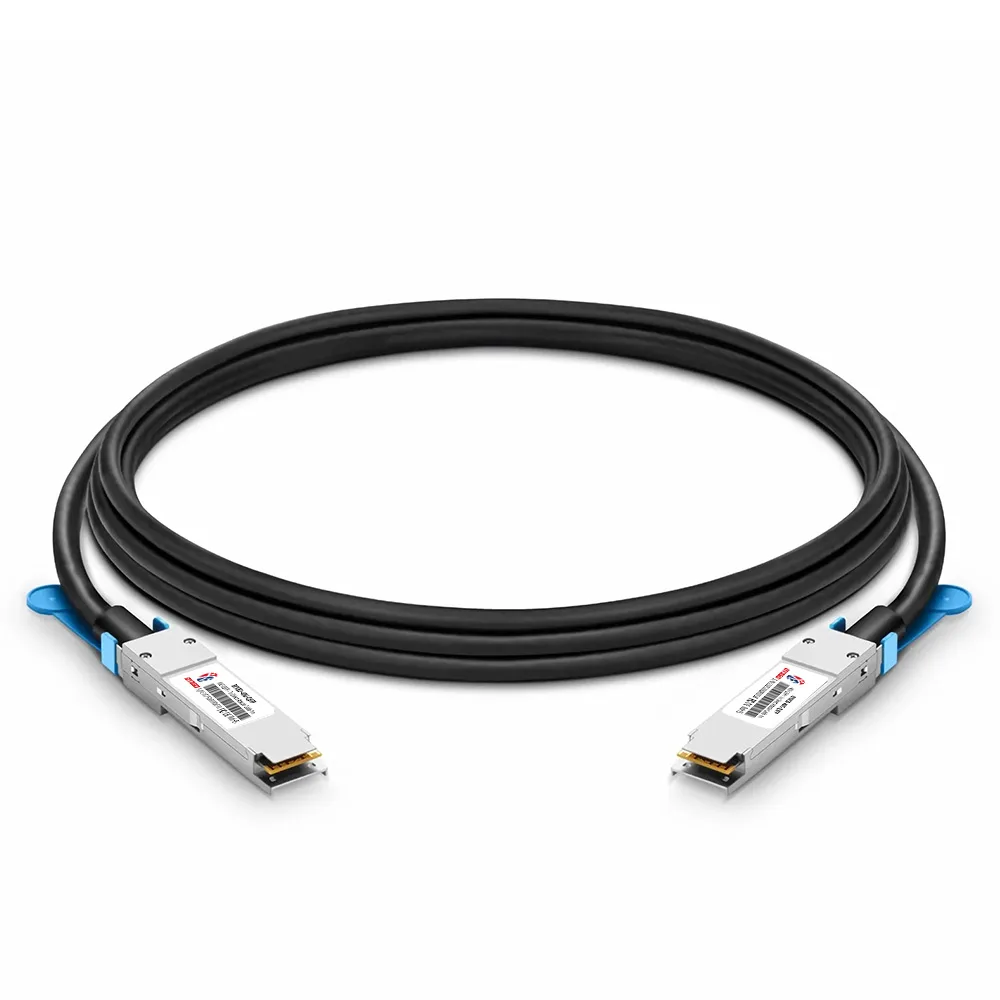

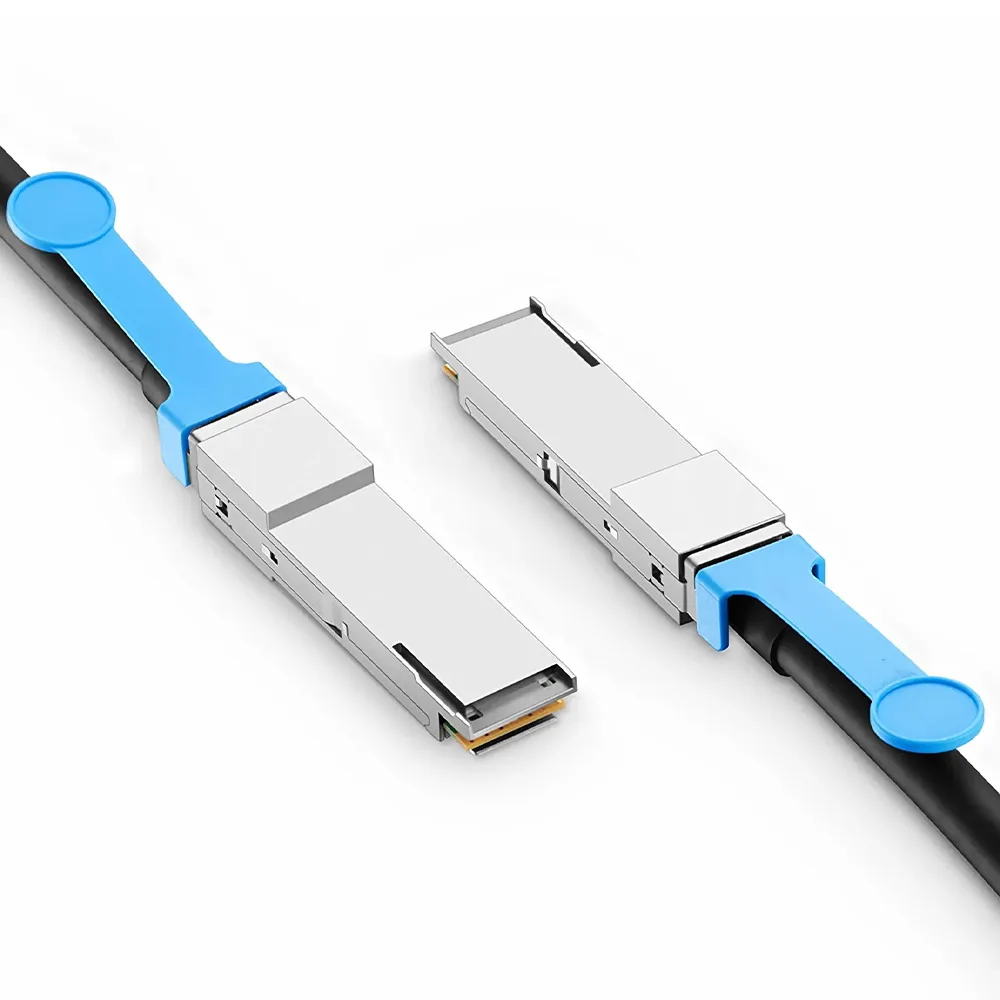

Kabel Tembaga Pasif Direct Attach Cisco Meraki MA-CBL-40G-1M yang Kompatibel dengan 40G QSFP+ dari BYXGD dengan panjang 1 m (3 kaki) menyediakan konektivitas dupleks penuh 40 Gbps. Kabel ini terbuat dari kabel tembaga Twinax AWG 28 dan memiliki modul QSFP+ tetap di kedua ujungnya. Kabel Tembaga Pasif Direct Attach ini mendukung 4 kanal dengan kecepatan 10.3 Gbps per jalur untuk total transmisi data 41.2 Gbps, yang sesuai dengan standar IEEE 802.3ba 40GBASE-CR4, QSFP+ MSA SFF-8436, dan kecepatan InfiniBand QDR/DDR.
Kabel ini juga memiliki jejak QSFP+ 38-pin yang dapat dicolokkan langsung (hot-pluggable), catu daya 3.3 V unit tunggal, dan daya maksimum yang dikonsumsi oleh kabel adalah 1.5 W, sekaligus menunjukkan kehilangan penyisipan yang rendah. Interoperabilitas terverifikasi produk ini juga mencakup switch Cisco Catalyst 3650/3560X/3850/6800/8500/9200/9300/9300L/9300X/9350/9400/9400X/9500/9600/9610/9800 dan Nexus 3000/5000/6000/9200/9300/9500/9800 Series dan menyediakan dukungan untuk port Cisco, Meraki, Ubiquiti, Mikrotik, Netgear, D-Link, Supermicro, TP-Link, Quanta, Solarflare, Palo Alto, dan F5 QSFP+. Kabel BYXGD sepanjang 1 m telah lulus uji integritas sinyal TDR/VNA dan memiliki radius tekuk minimum 37.5 mm, rentang suhu operasi 0 hingga 70 derajat Celcius, konstruksi bebas timbal RoHS, dan kekokohan untuk digunakan pada koneksi jarak pendek antar atau di dalam rak. Kabel ini ideal untuk digunakan di pusat data, jaringan area penyimpanan (SAS), NAS, komputasi berkinerja tinggi, dan penerapan nirkabel 5G hingga 7 m.
spesifikasi
| Form Factor | QSFP+ ke QSFP+ DAC |
| Data Rate | 40Gbps (agregat 41.2Gbps, 10.3Gbps per jalur x4) |
| Tipe kabel | Twinax Pasif, Tembaga Padat Berlapis Perak |
| Kawat AWG | 30AWG (1-3m), 28AWG (4m), 26AWG (5m), 24AWG (7m) |
| Panjang Kabel | 1m ke 30m |
| Jarak Maks | 7m (22.96ft) |
| Impedansi Kabel | 100Ω ±5Ω |
| Radius Tikungan Minimum | 30-44.45mm |
| Jaket Kabel | PVC (OFNR) |
| Kabel OD | 4.2 mm (30 AWG), 4.7 mm (28 AWG), 5.2 mm (26 AWG), 6.0 mm (24 AWG) |
| Pasokan Tegangan | 3.3V tunggal |
| Konsumsi daya | <1.5-2W (<1W per sisi) |
| Diagnostik Digital | T/A (Tanpa DDM/DOM) |
| Rentang Suhu | Pengoperasian: 0 hingga 70°C (32 hingga 158°F) Penyimpanan: -40 hingga 85°C |
| Protokol/Kepatuhan | IEEE 802.3ba 40GBASE-CR4 QSFP+ MSA SFF-8436 InfiniBand 8x DDR, 4x QDR Jaringan 40G, Jaringan 10G Saluran Serat Optik, FCoE |
| konektor | QSFP+ 38-pin, Dapat dicolokkan langsung |
| Berat | 0.18kg (umum) |
Kabel Tembaga Pasif Langsung Terpasang QSFP+ 40G Transceiver tipe
| Merek Kompatibel | Jenis Transceiver |
| Cisco | QSFP-H40G-CU50CM, MA-CBL-40G-50CM, QSFP-H40G-CU1M, MA-CBL-40G-1M, MA-CBL-TA-1M, QSFP-H40G-ACU1M, QSFP-H40G-CU3M, QSFP-H40G-CU1.5M, QSFP-H40G-CU2M, MA-CBL-TA-3M, QSFP-H40G-ACU3M, QSFP-H40G-CU5M, QSFP-H40G-ACU5M, QSFP-H40G-CU7M, QSFP-H40G-ACU7M, QSFP-H40G-ACU10M |
| Jaringan Juniper | Bahasa Indonesia: EX-QSFP-40GE-DAC-50CM, EX-QSFP-40GE-DAC-1M, QFX-QSFP-DAC-1M, QFX-QSFP-DAC-1MA, EX-QSFP-40GE-DAC-1.5M, JNP-QSFP-DAC-2M, EX-QSFP-40GE-DAC-3M, QFX-QSFP-DAC-3M, QFX-QSFP-DAC-3MA, EX-QSFP-40GE-DAC-5M, QFX-QSFP-DAC-5M, JNP-QSFP-DAC-5M, QFX-QSFP-DAC-5MA, JNP-QSFP-DAC-5MA, JNP-QSFP-DAC-7M, QFX-QSFP-DAC-7M, QFX-QSFP-DAC-10MA, JNP-QSFP-DAC-10MA |
| Arista | CAB-QQ-0.5M, CAB-QQ-1M, CAB-QQ-1MA, CAB-QQ-1.5M, CAB-QQ-2M, CAB-QQ-3M, CAB-QQ-3MA, CAB-QQ-5M, CAB-QQ-5MA, CAB-QQ-7M, CAB-QQ-7MA, CAB-QQ-10MA |
| Mellanox | MC2206130-00A, MC2206130-001, MC2210130-001, MCP1700-B001E, MC2210130-015, MCP1700-B01AE, MC2206130-002, MC2210130-002, MCP1700-B002E, MC2206130-003, MC2210128-003, MCP1700-B003E, MC2206128-005, MC2210126-005, MC2206125-007 |
| Jaringan Dell | 332-1362, 470-AAVN, CBL-QSFP-40GE-ACTV-1M, CBL-QSFP-40GE-PASS-2M, 331-8160, CBL-QSFP-40GE-ACTV-3M, 332-1663, CBL-QSFP-40GE-ACTV-5M, CBL-QSFP-40GE-PASS-7M, CBL-QSFP-40GE-ACTV-7M, CBL-QSFP-40GE-ACTV-10M |
| Brokat | 40G-QSFP-C-00501, 40G-QSFP-C-0101, 40G-QSFP-QSFP-C-0101, 40G-QSFP-C-01501, 40G-QSFP-C-0201, 40G-QSFP-C-0301, 40G-QSFP-QSFP-C-0301, 40G-QSFP-C-0501, 40G-QSFP-QSFP-C-0501, 40G-QSFP-C-0701, 40G-QSFP-QSFP-C-0701, 40G-QSFP-QSFP-C-1001 |
| Jaringan Ekstrim | 10311, 10312, 40GB-AC01-QSFP, 40G-QSFP-QSFP-C-0101, 40GB-C015-QSFP, 40GB-C02-QSFP, 10313, 40GB-AC03-QSFP, 10323, 40G-QSFP-QSFP-C-0301, 40GB-AC05-QSFP, 40G-QSFP-QSFP-C-0501, 40GB-AC07-QSFP, 40GB-C07-QSFP, 40GB-C10-QSFP |
| H3C | LSWM1QSTK0, LSWM1QSTK1, LSWM1QSTK2 |
| Intel | XLDACBL05, XLDACBL1, XLDACBL015, XLDACBL3, XLDACBL5, XLDACBL7 |
