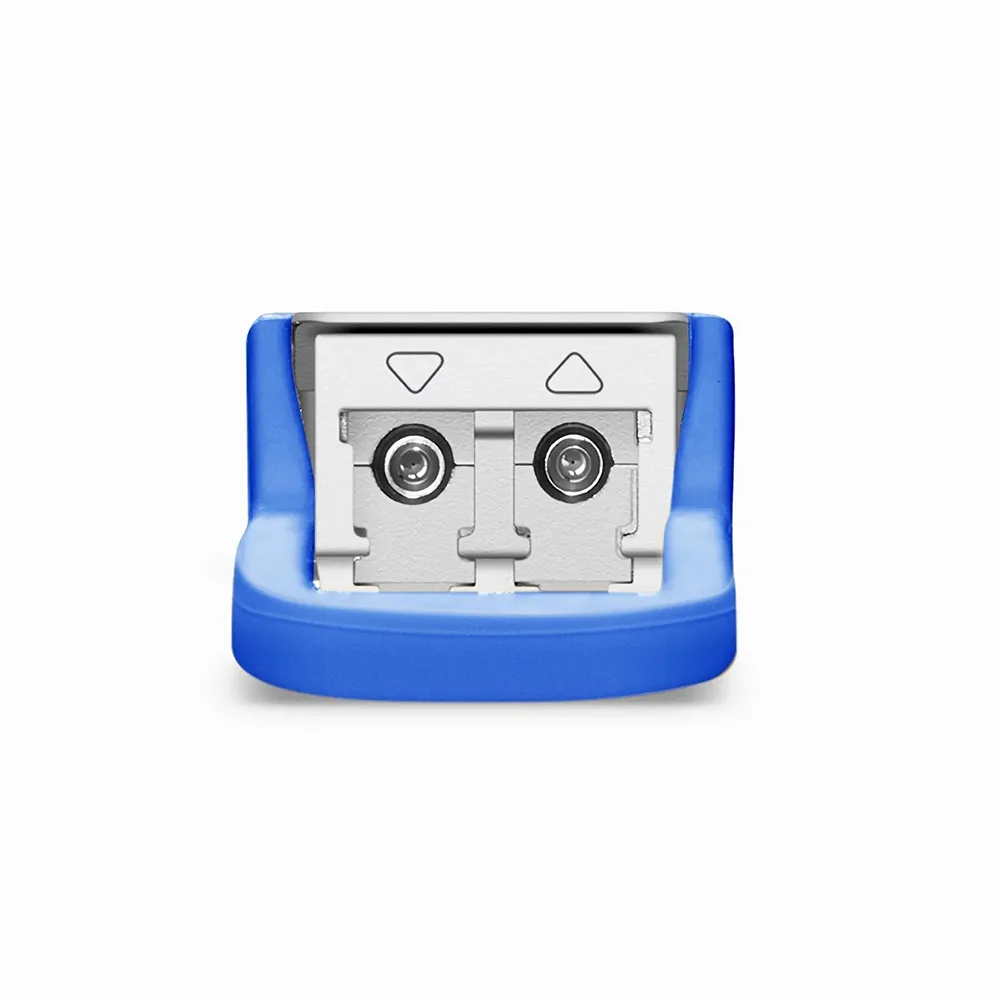

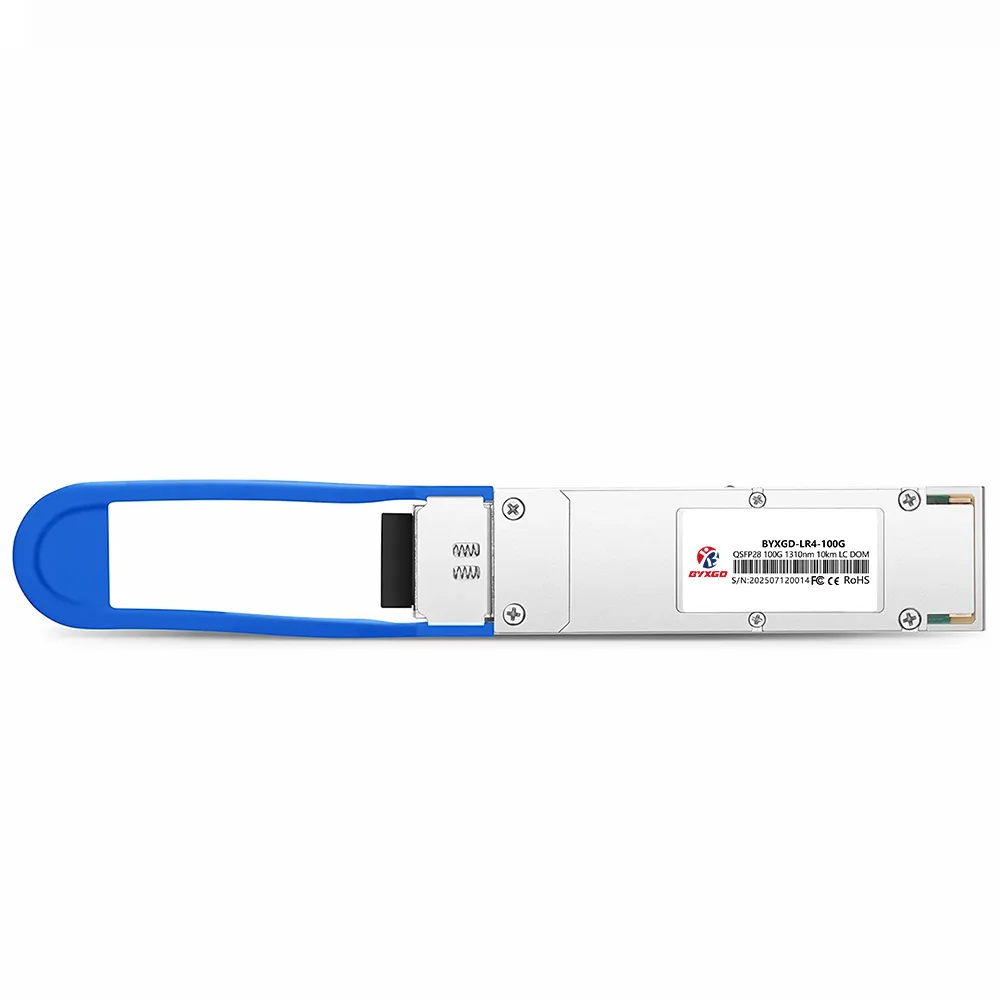

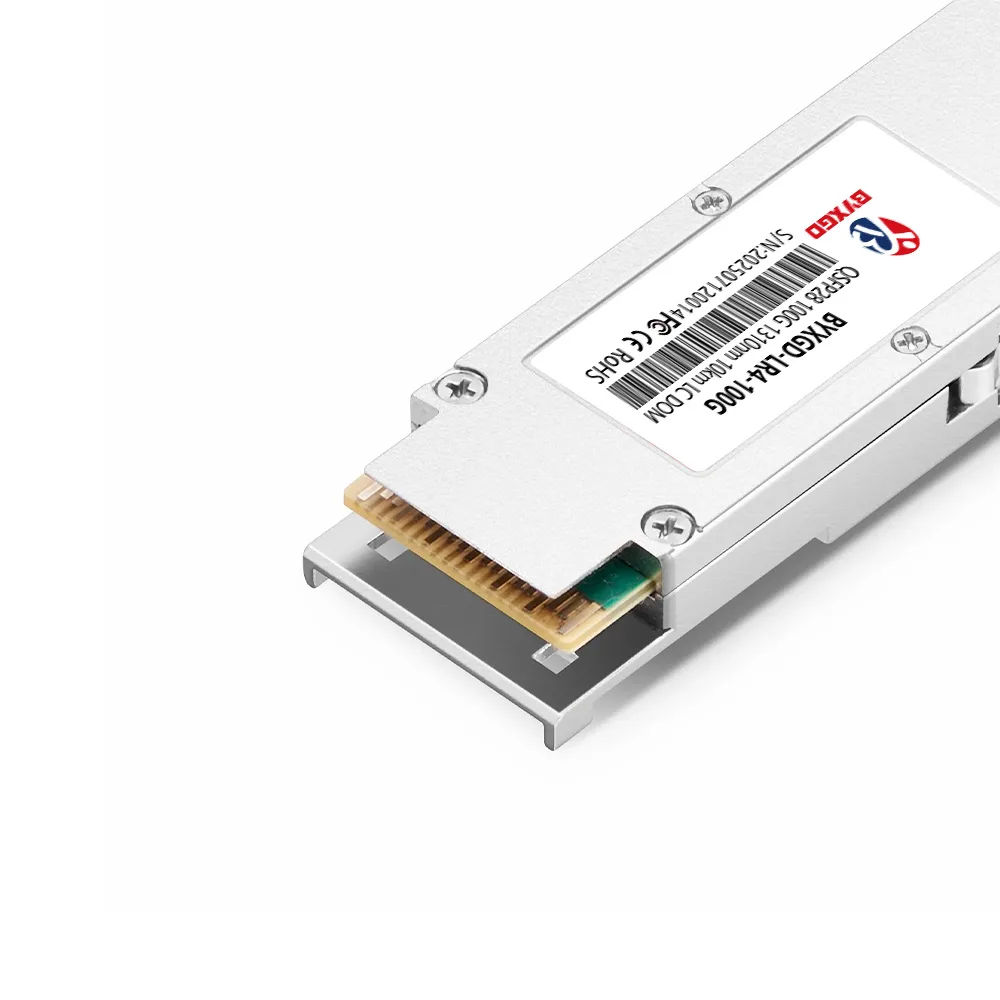

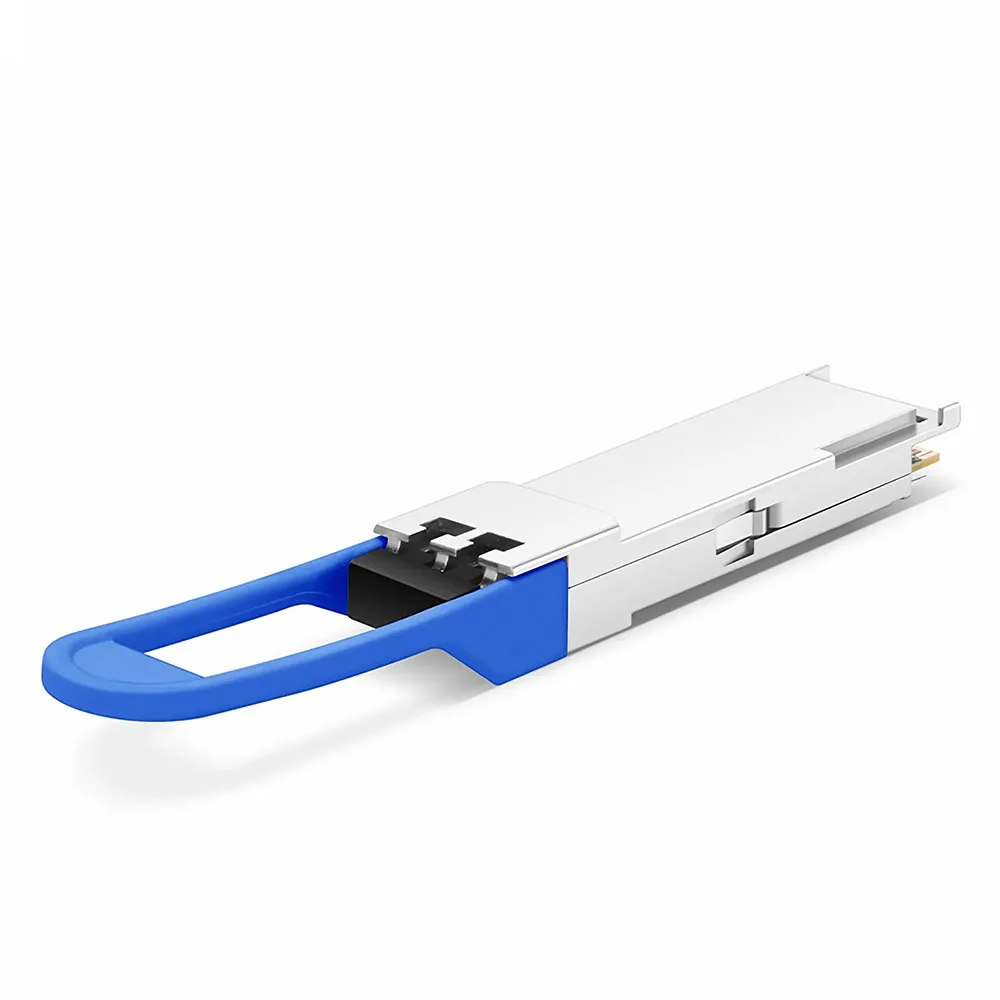

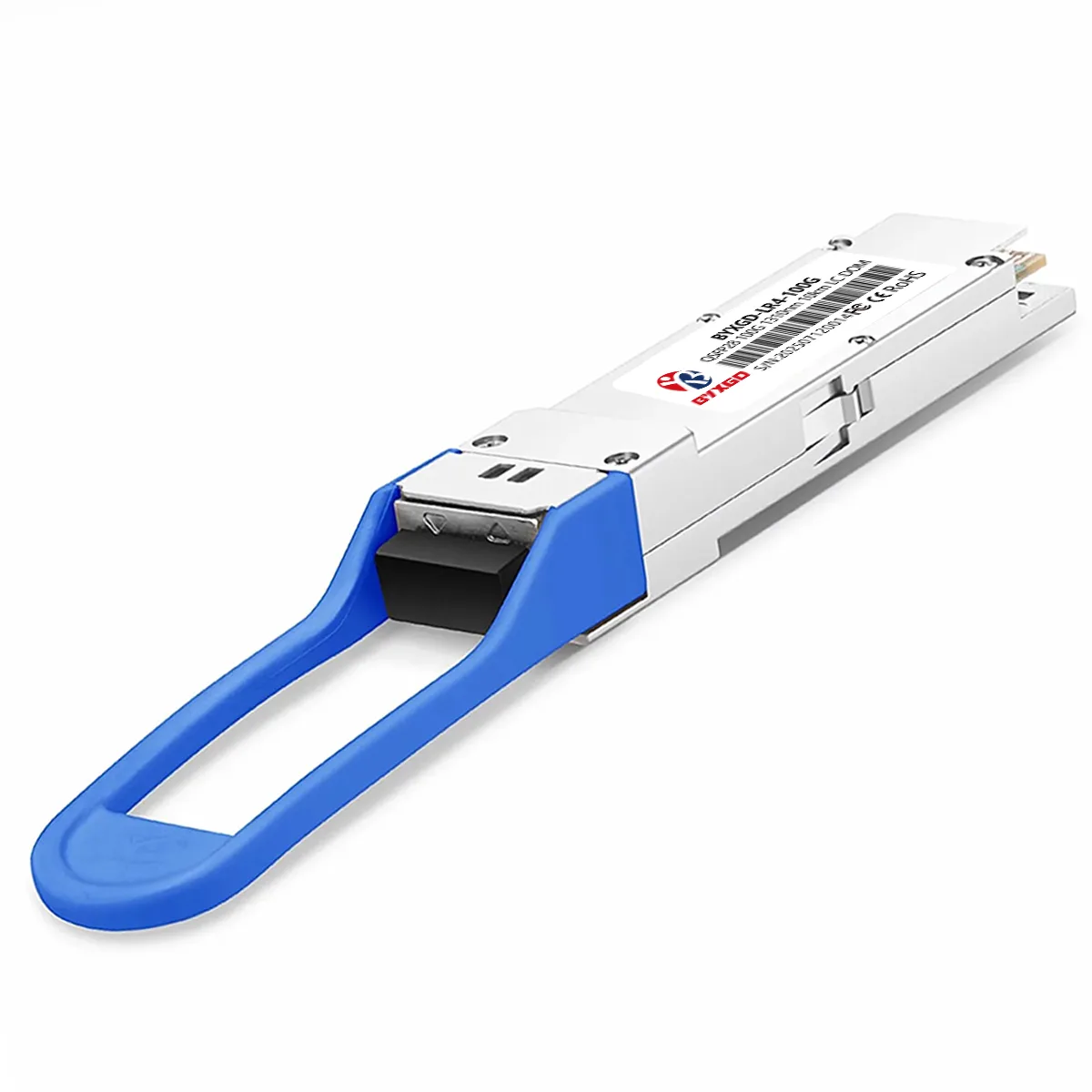

Transceiver Mode Tunggal 100GBASE-LR4 QSFP28 1310nm 10km Duplex LC/UPC yang kompatibel dengan Cisco QSFP-100G-LR4-S beroperasi dengan kecepatan agregat 103.125 Gbps melalui 4×25.78 Gbps jalur listrik yang memanfaatkan laser LAN WDM DFB dan fotodioda PIN. Modul ini memiliki faktor bentuk QSFP28 hot-pluggable dengan konektor LC dupleks dan mematuhi standar QSFP28 MSA dan IEEE 802.3ba 100GBASE-LR4 untuk sambungan serat optik mode tunggal hingga jarak 10 kilometer.
Modul ini memiliki pemantauan diagnostik digital (DDM) melalui antarmuka I2C untuk umpan balik waktu nyata (real-time) mengenai suhu casing, tegangan suplai, arus bias, dan daya optik. Rentang suhu pengoperasian casing: 0 hingga 70 derajat Celcius. Kepatuhan Lingkungan RoHS-6. Konsumsi daya kurang dari 4 watt, memberikan solusi daya rendah untuk penerapan jaringan kepadatan tinggi.
Spesifikasi dan pengujian optik meliputi daya luncur optik per jalur (-4.3 dBm hingga 4.5 dBm), Rasio Pemadatan Optik minimal 4 dB, dan Rasio Penekanan Sidelobe ≥30 dB. Penerima optik memiliki sensitivitas ≤ -8.6 dBm dan ambang batas kerusakan 5.5 dBm per jalur. Sejalan dengan tuntutan tinggi akan keandalan berkelanjutan untuk sistem jaringan apa pun, tautan yang patuh seperti ini mencapai operasi bebas kesalahan.
Merek yang kompatibel dengan modul ini meliputi: Cisco QSFP-100G-LR4-S, Huawei 02311KNU, Juniper JNP-QSFP-100G-LR4, Mellanox MMA1L10-CR, Dell 407-BCDH, Brocade 100G-QSFP28-LR4-10KM, Extreme 100G-QSFP28-LR4-10KM, MikroTik XQ+31LC10D, Avago QSFP28-100G-LR4, Edge-Core ET7402-LR4, Palo Alto Networks PAN-QSFP28-100GBASE-LR4, Fortinet FN-TRAN-QSFP28-LR, D-Link DEM-Q2810Q-LR4, Alcatel-Lucent 3HE10550AA.
spesifikasi
| Form Factor | QSFP28 |
| Max Data Rate | 103.125 Gbps (4x 25.78 Gbps) |
| Panjang gelombang | 1310 nm |
| Jarak Kabel Maks | 10 km |
| konektor | LC/UPC Dupleks |
| Media | Serat Mode Tunggal (SMF, OS2) |
| Jenis Transmitter | 4 x LAN WDM DFB |
| Jenis Penerima | PIN |
| Kekuatan TX | -4.3 hingga +4.5 dBm |
| Sensitivitas Penerima Minimum | -10.6 dBm |
| Anggaran Daya | 6.3 dB |
| receiver Overload | 4.5 dBm |
| Max Power Konsumsi | 3.5 W |
| Rasio Kepunahan | > 4 dB |
| DDM/DOM | Didukung |
| Operasi Kisaran Suhu | 0 ke 70 ° C (32 ke 158 ° F) |
| Modulasi (Listrik) | 4x 25G NRZ |
| Modulasi (Optik) | 4x 25G NRZ |
| CDR (Pemulihan Jam dan Data) | CDR bawaan untuk TX dan RX |
| Pengemasan | Kemasan KOTAK |
| MTBF | Jam 8,340,283 |
| Rasio Kesalahan Bit (BER) | 1E-12 |
| Kepatuhan protokol | QSFP28 MSA, SFF-8636, IEEE 802.3ba, PSM4 MSA, CAUI-4 |
| Kepatuhan Lingkungan | RoHS, CE, MENCAPAI |
| Jaminan | 5 Tahun |
| Dimensi (L x W x H) | X 121 18.3 8.5 mm x |
