Transceiver SFP 1000BASE-LX/LH beroperasi pada kecepatan 1.25 Gbps dan menggunakan laser FP-style 1310 nm untuk terhubung melalui serat mode tunggal (SMF) 9/125 µm. Jangkauan nominal transceiver ini adalah 10 km melalui kabel dupleks LC/UPC. Antarmuka optik untuk transceiver ini adalah serat mode tunggal (SMF) yang menggunakan kabel dupleks LC, yang terhubung ke host (port switch atau router) melalui antarmuka host small form-pluggable (SFP) yang digunakan untuk aplikasi 1000BASE-X. Spesifikasi catu daya atau tegangan konsumsi disertifikasi untuk penggunaan nominal di bawah 1000BASE-LX dan diberi peringkat +3.3 V rel tunggal. Transceiver SFP ini dapat dicolokkan secara langsung (hot-pluggable) dan akan cocok dengan sangkar atau antarmuka SFP standar. Konsumsi daya maksimum yang umum pada perangkat ini kemungkinan sebesar 1 W dan sebagai fiturnya juga mencakup diagnostik digital internal per SFF-8472, yang mencakup diagnostik seperti: suhu, Vcc, arus bias laser, daya optik TX, dan daya optik RX.
Spesifikasi suhu operasi (komersial) untuk transceiver ini berkisar antara 0 hingga 70 derajat Celcius (32 hingga 158 derajat Fahrenheit). Sesuai sertifikasi laser, klasifikasi perangkat laser ini termasuk dalam kategori perangkat keamanan laser Kelas 1. Perangkat ini memenuhi standar material atau produksi, RoHS (bebas timbal). SFP ini juga memenuhi standar IEEE 802.3z Gigabit Ethernet. Spesifikasi jenis tautannya mencakup transmisi pada 1G – LX/LH melalui serat mode tunggal dan dapat menggunakan serat multi-mode (MMF) lama hingga jarak 550 m, dengan syarat aplikasi menggunakan patch pengkondisi mode (jika tersedia). Spesifikasi pemancar dan penerima memenuhi standar anggaran tautan 10 km untuk bagian LX dan LH dari namanya.

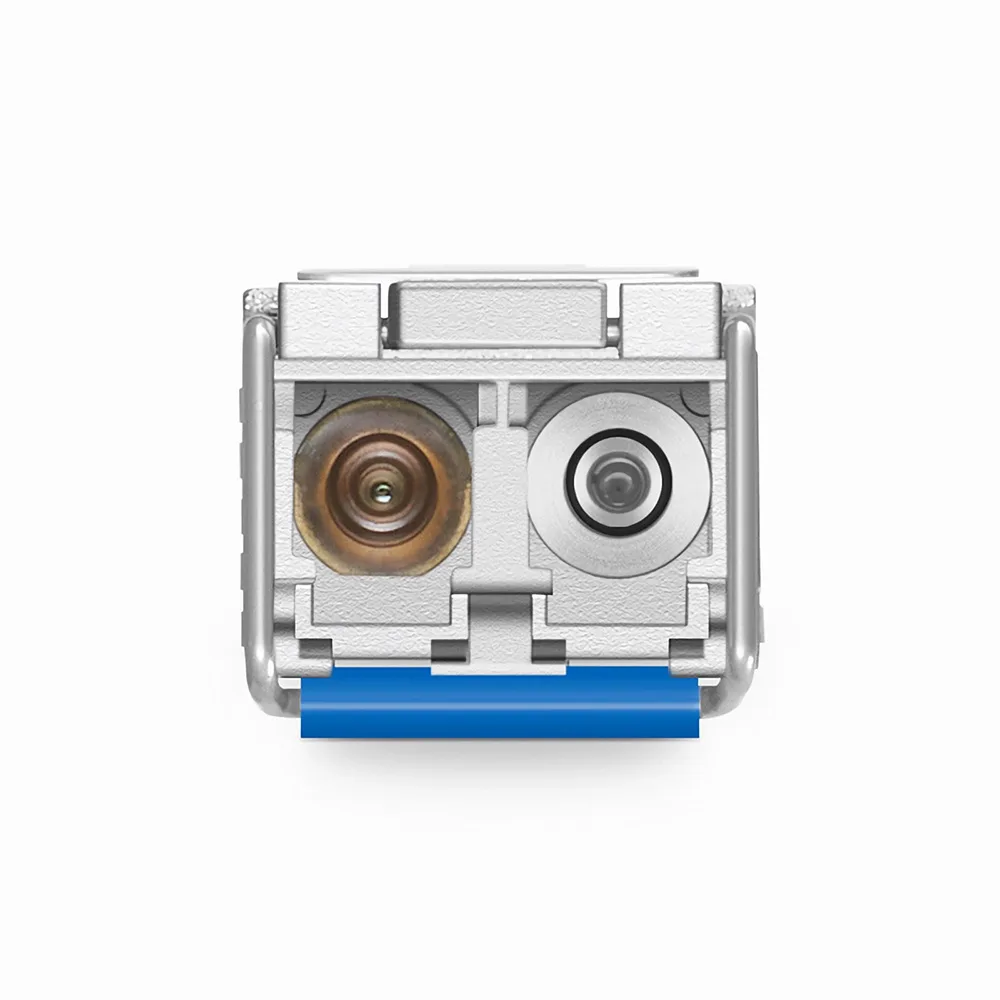

Konektor fisik untuk transceiver ini adalah port LC/UPC. Jenis media tercatat sebagai SMF. Kecepatan data tercatat sebagai 1.25 Gbps. Selain itu, perangkat ini dirancang untuk mendukung manajemen dan akses data ke DOM/diagnostik melalui I2C, yang akan membantu mendukung data dan diagnostik dengan transceiver. Faktor bentuk tercantum dalam amplop mekanis/elektrik MSA sebagai SFP.
Interoperabilitas ditargetkan untuk nomor komponen termasuk: Cisco SFP-1G-LH; HPE/H3C JD119A; Juniper EX-SFP-1GE-LX; Arista SFP-1G-LX; Brocade E1MG-LX-A; HPE ProCurve J4859A/J4859D; H3C SFP-GE-LX-SM1310-D; Dell 320-2879; Extreme MGBIC-LC09; HW SFP-1.25G-LX10; Intel TXN22120; IBM BN-CKM-S-LX; NETGEAR AGM732F; Ciena OPT-LX; D-Link DEM-310GT; Fortinet FG-TRAN-LX; Adtran 1184561PG1; Calix 100-01662; Avago AFCT-5715PZ; F5 F5-UPG-LX-R; Avaya/Nortel AA1419015-E5; Alcatel-Lucent iSFP-GIG-LX; Aruba J4859D; Allied Telesis AT-SPLX10; SMC SMC1GSFP-LX; dan Trendnet TEG-MGBS10.
spesifikasi
| Atribut | Detail |

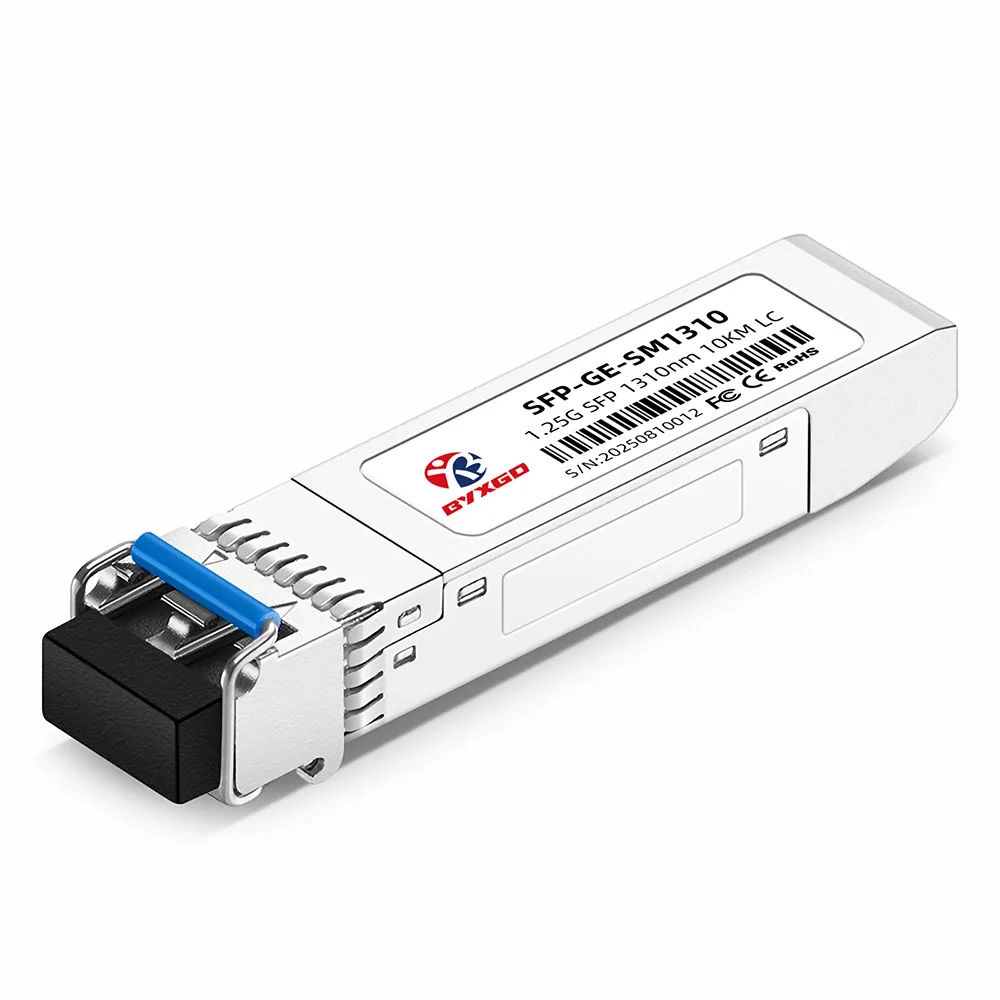

| Judul Produk | BYXGD 1000BASE-LX/LH SFP, 1310nm, 10km, Dupleks LC/UPC, SMF |
| Part Number | BYXGD-GE-SM1310 |
| Nama pedagang | BYXGD |
| Form Factor | SFP |
| Maks. Tingkat Data | 1.25G |
| Panjang gelombang | 1310nm |
| Jarak Kabel Maks. | 10km @ SMF |
| konektor | LC/UPC Dupleks |
| Media | SMF |
| Jenis Transmitter | FP |
| Jenis Penerima | PIN |
| DDM/DOM | Didukung |
| Kisaran Suhu Komersial | 0 hingga 70 ° C (32 hingga 158 ° F) |
| Kekuatan TX | -9 ~ 5dBm |
| Sensitivitas Penerima | <-22 dBm |
| receiver Overload | 3 dBm |
| Konsumsi daya | ≤ 1W |
| Rasio Kesalahan Bit (BER) | 1E-12 |
| Rasio Kepunahan | > 9 dB |
| EMC (Kompatibilitas Elektro Magnetik) | Didukung |
| MTBF (LX) | Jam 4,761,904 |
| Protokol | IEEE 802.3ah-2004; IEEE 802.3z; SFF-8472; SFP MSA (INF-8074i) |
| Jaminan | 5 Tahun |
