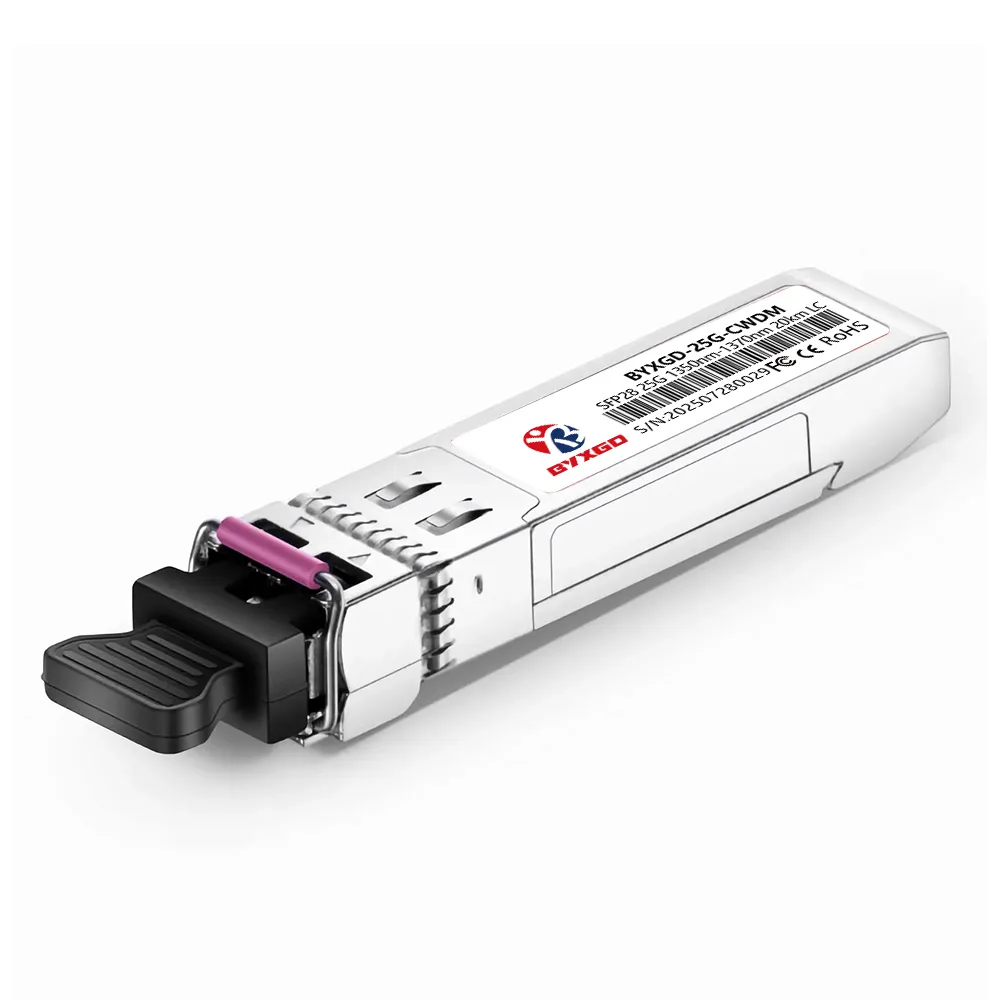

A Cisco-kompatibilis SFP28 25G CWDM adó-vevő egy olyan adó-vevő modul, amely lehetővé teszi egy 25GBase-CWDM eszköz csatlakoztatását duplex LC/UPC interfészen keresztül 20 km-es távolságon belül egymódusú optikai szálon (SMF) keresztül. Az SFP28 25G CWDM adó-vevő 1350 nm és 1370 nm hullámhosszon működik, adóként CWDM DFB lézert és APD vevőként nagy érzékenységű, 25.78125 Gbps sebességű kapcsolatokat biztosítva.
Ez az SFP28 25G CWDM adó-vevő 3.3 V-os tápegységről működik, maximális energiafogyasztása 1.5 W. Az SFP28 25G CWDM adó-vevő 0°C és 70°C közötti hőmérsékleti tartományban való használatra készült. Az SFP28 25G CWDM adó-vevő megfelel az SFF-8472 digitális diagnosztikai monitorozás (DDM) szabványnak; ez a DDM szabvány lehetővé teszi a hőmérséklet, a feszültség, az előfeszítő áram és az optikai teljesítmény valós idejű monitorozását mind az adón, mind az adón, meghatározott pontossággal a teljes működési tartományban.
A főbb optikai paraméterek közé tartozik a középső hullámhossz az 1350 nm-es CWDM sávban, az 1 nm-es tipikus spektrális szélesség, a legalább 4 dB-es kioltási arány (ER), valamint a -19 dBm-es maximális vételi érzékenység 20 km-es távolságon SMF-en. Az SFP28 25G CWDM adó-vevő megfelel az SFF-8431 és SFF-8432 összes elektromos specifikációjának, AC-csatolt CML adatinterfészekkel, 100 ohmos differenciális impedanciával, valamint nyitott kollektoros jelveszteséggel (LOS) és TX_FAULT jelekkel rendelkezik.
Az SFP28 25G CWDM adó-vevő kompatibilis a 25GBASE Ethernet, CPRI, eCPRI fronthaul és nagysebességű adatközponti/tároló hálózatokkal, amelyek CWDM hullámhosszakat igényelnek ITU-T G.652 szálon, valamint a szabványos és ipari tároló- és szállítóberendezésekkel, amelyek SFP28 optikai interfészeket használnak. Az SFP28 25G CWDM adó-vevő 1. osztályú lézerbiztonsággal is rendelkezik, és RoHS-kompatibilis.
Az SFP28 25G CWDM adó-vevő APD-alapú vevője és CWDM DFB adója megbízható teljesítményt és működést biztosít a megadott optikai visszaverődési veszteség és túlterhelési határértékeken belül akár 20 km-es távolságú kapcsolatokon. A host-kezelést egy 2 vezetékes I²C host-kezelő interfész biztosítja, amely hozzáférést biztosít az EEPROM konfigurációhoz, a soros azonosítóhoz és a diagnosztikához az SFP28 MSA követelményeinek megfelelően. Az SFP28 25G CWDM adó-vevő fémházzal rendelkezik az elektromágneses interferencia csökkentése érdekében, és szabványos SFP28 ketreceket és csatlakozókat használ.
SPECIFIKÁCIÓK
| Márka | BYXGD |
| Media Type | Egymódusú optikai szál (SMF) |
| Csatlakozó típusa | Duplex LC/UPC |
| TX hullámhossz-tartomány | 1350 nm - 1610 nm |
| Vételi hullámhossz-tartomány | 1270 nm - 1610 nm |
| Támogatott adatátviteli sebesség | 8.5 – 28.1 Gbps |
| Maximális átviteli távolság | 15 km (1470-1610 nm), 20 km (1350-1370 nm) |
| Optikai költségvetés | Min. 14 dB FEC nélkül, 19 dB FEC-kel |
| Támogatott alkalmazások | 25G Ethernet (25.78 Gbps), 10G Ethernet (10.31 Gbps) |
| Adó típusa | DML lézer |
| Adó hullámhossz sávszélesség | 20 nm |
| Átlagos adóteljesítmény (minimum) | 0 dBm |
| Átlagos adóteljesítmény (max.) | 7 dBm |
| Kihalási arány (minimum) | 3.5 dB |
| Vevő típusa | APD fotodióda |
| Rx hullámhossz sávszélesség | CWDM 1270-1610 nm |
| Vevő érzékenysége (minimum) | -19 dBm |
| Vevő érzékenysége (maximum) | -7 dBm |
| Vevő Overload | -7 dBm |
| Tápegység | +3.3 V-os egyszeres tápegység |
| Maximális fogyasztás | ≤ 1.5 W |
| Működési hőmérséklet tartomány | 0 ° C-tól 70 ° C-ig |
| Tárolási hőmérséklet tartomány | -40 ° C 85 ° C- |
| Relatív páratartalom | 5%-ról 85% |
| Digitális diagnosztika | Támogatott (SFF-8472 kompatibilis) |
| Forward Error Correction (FEC) | Gazdagép FEC támogatás |
| Teljesítés | IEEE 802.3cc, SFF-8431, SFF-8432, SFF-8472, SFP28 MSA, I. osztályú lézerbiztonság, RoHS |
| Form Factor | SFP28 |
