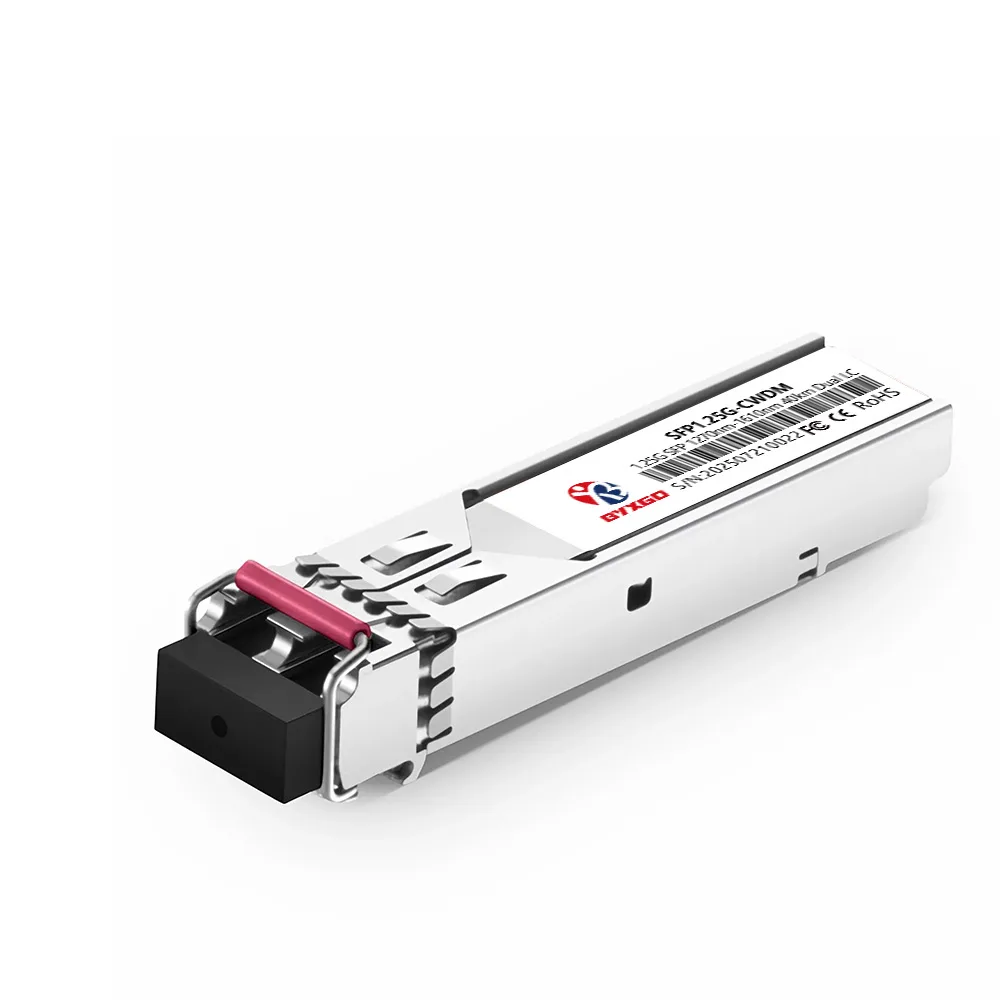

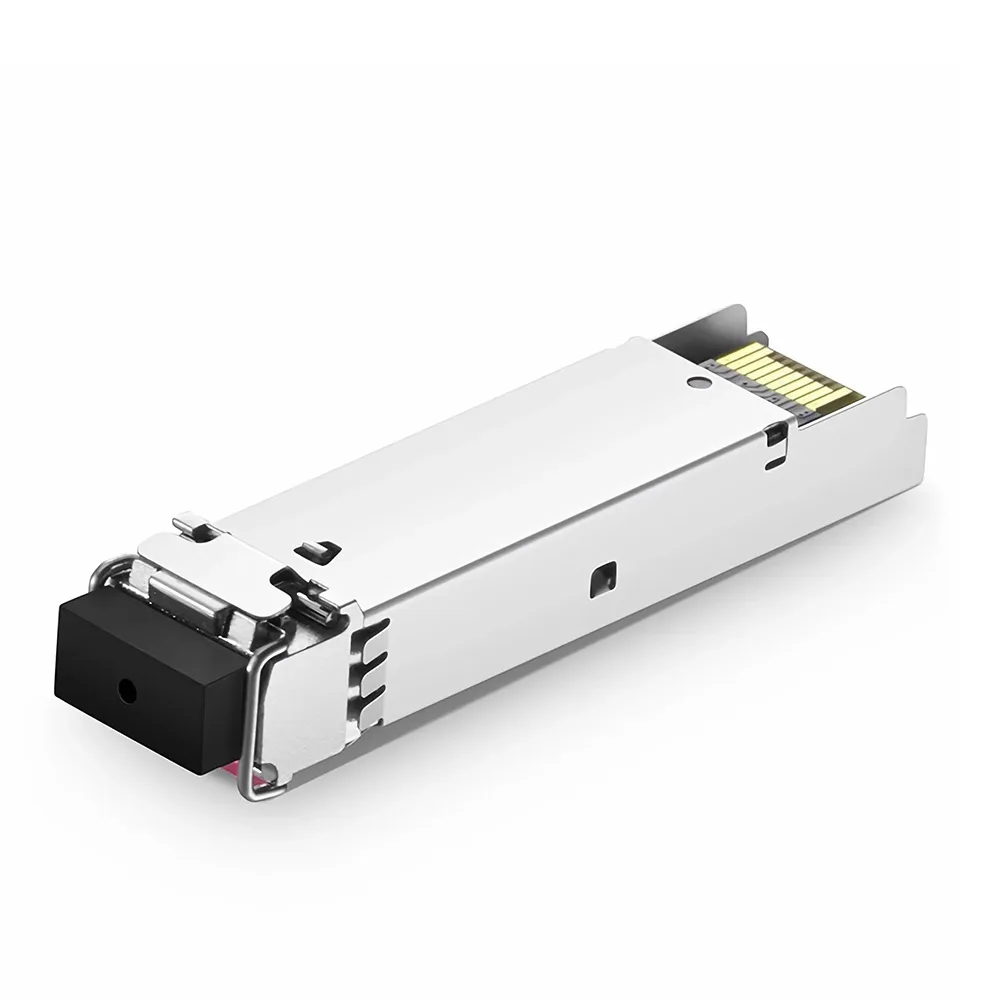

A Cisco CWDM-SFP-1270 kompatibilis adó-vevő modul egy SFP 1000BASE-CWDM adó-vevő 1.25 Gb/s adatsebességgel, amelyet Gigabit Ethernet és Fibre Channel alkalmazásokhoz terveztek egymódusú szálon keresztül, akár 40 km-es távolságig. Egy 18 csatornás CWDM DFB lézeradót (1270 nm-től 1610 nm-ig, 20 nm-es távolsággal) és egy integrált transzimpedancia-erősítővel ellátott PIN vevőt használ az egyenletes optikai teljesítmény fenntartása érdekében.

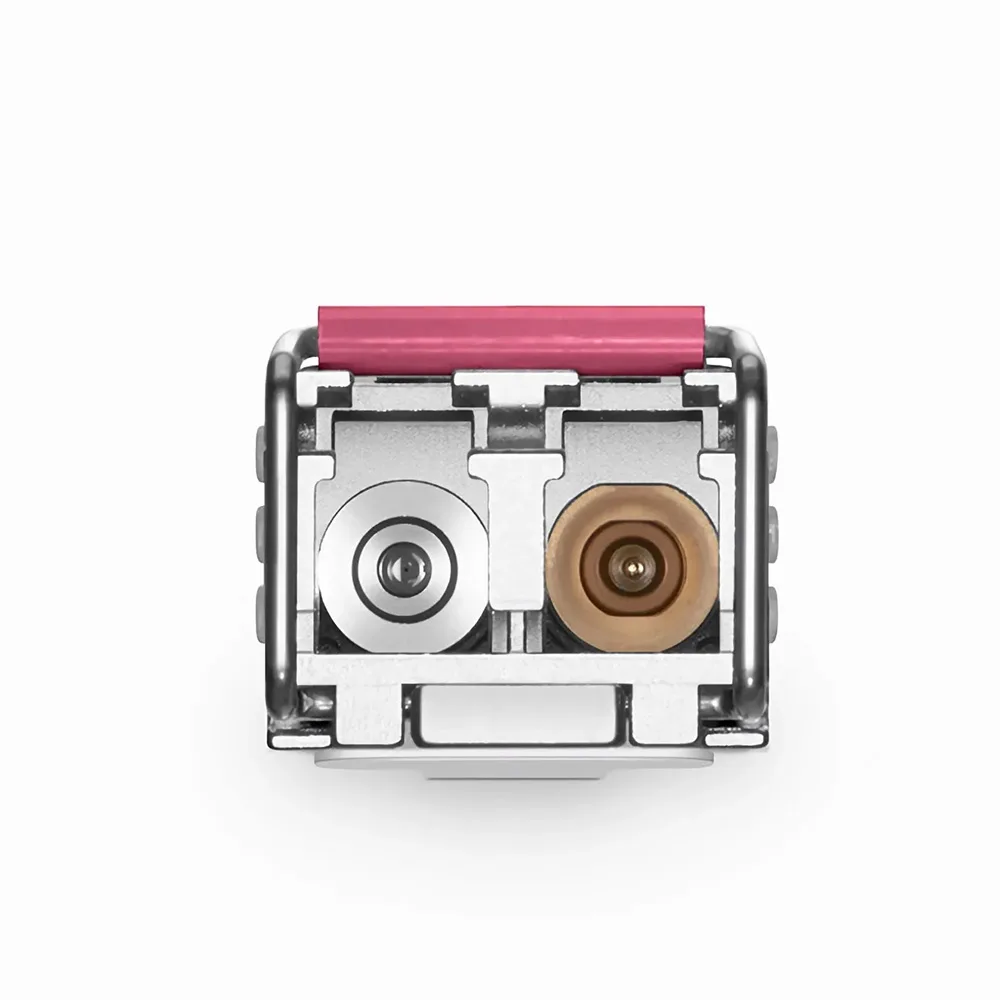

A modult egyetlen 3.3 V-os tápegység táplálja, maximális energiafogyasztása pedig kevesebb, mint 1 W. Támogatja az SFF-8472 szabványnak megfelelő digitális diagnosztikai monitorozást, amely lehetővé teszi a következő működési paraméterek valós idejű nyomon követését: hőmérséklet, lézer torzítás, optikai kimenet, vételi teljesítmény és feszültség. Az optikai interfész LC Duplex stílusú, míg a fémház fokozott EMI-árnyékolást biztosít.
Ez a hot-swap modul kompatibilis mind az SFP MSA, mind az IEEE 802.3z szabványokkal, és zökkenőmentes integrációt tesz lehetővé a meglévő hálózati infrastruktúrába. Teljesítményét és a CWDM MUX/DEMUX eszközökkel való kompatibilitását teljes körűen tesztelték, hogy támogassa a legtöbb nagyobb gyártó kapcsolóit, routereit és hálózati kártya eszközeit.
Compatible with Cisco CWDM‑SFP‑1270, Arista Networks SFP‑1G‑CW‑1270, Juniper EX‑SFP‑GE40KCW1270, Brocade E1MG‑CWDM40‑1270, HPE SFP40K‑CW1270, HW 0231A4‑1270, H3C SFP‑GE‑LH40‑SM1270‑CW, NETGEAR CWDM‑SFP‑1270, Alcatel‑Lucent SFP‑GIG‑27CWD40, and HPE SFP40K‑CW1610, etc.
SPECIFIKÁCIÓK
| Márka | BYXGD |
| Form Factor | SFP |
| Max adatsebesség | 1.25 Gb/s (1000 Mbps) |
| Hullámhossz-tartomány | 1270–1610 nm |
| Fiber Type | Egymódusú szál (SMF) |
| Max. Kábel távolság | 40 km |
| Adó típusa | DFB CWDM |
| Optikai alkatrészek | DFB lézer / PIN vevő |
| Adó teljesítmény | -5-0 dBm |
| Vevő érzékenysége | <-24 dBm |
| Vevő Overload | > 0 dBm |
| Kihalási arány | > 9 dB |
| Kimenő teljesítmény | 0 és -5 dBm között |
| Bemeneti teljesítmény tartomány | -24 - -1 dBm |
| Fogyasztás | ≤ 1 W |
| Power Supply Voltage | 3.3 V |
| Teljesítmény-költségvetés | 19 dB |
| Connector | Duplex LC |
| Digitális diagnosztikai figyelés | Támogatott (DDM/DOM) |
| jegyzőkönyvek | IEEE 802.3ah 1000Base-BX, SFP MSA, SFF-8472 |
| EMC-megfelelés | IEC / EN 61000-4-2 |
| Lézeres biztonság | FDA 21CFR 1040.10 és 1040.11 |
| RoHS megfelelőség | Igen |
| Működési hőmérséklet tartomány | 0 ° C-tól 70 ° C-ig |
| Tárolási hőmérséklet tartomány | -40 ° C 85 ° C- |
| Súly | 0.025 kg |
| Tipikus alkalmazások | 1x Fiber Channel, Switch to Switch, Gigabit Ethernet, Router/Szerver interfészek, Optikai kapcsolatok |
Egyéb modul
| BYXGD cikkszám | Leírás |
| BYXGD-1270-CWDM SFP | 1.25Gb/s CWDM SFP adó-vevő modul, SMF, 1270nm, 40km, LC, DDM, SFP MSA, SFF-8472 |
| BYXGD-1290-CWDM SFP | 1.25Gb/s CWDM SFP adó-vevő modul, SMF, 1290nm, 40km, LC, DDM, SFP MSA, SFF-8472 |
| BYXGD-1310-CWDM SFP | 1.25Gb/s CWDM SFP adó-vevő modul, SMF, 1310nm, 40km, LC, DDM, SFP MSA, SFF-8472 |
| BYXGD-1330-CWDM SFP | 1.25Gb/s CWDM SFP adó-vevő modul, SMF, 1330nm, 40km, LC, DDM, SFP MSA, SFF-8472 |
| BYXGD-1350-CWDM SFP | 1.25Gb/s CWDM SFP adó-vevő modul, SMF, 1350nm, 40km, LC, DDM, SFP MSA, SFF-8472 |
| BYXGD-1370-CWDM SFP | 1.25Gb/s CWDM SFP adó-vevő modul, SMF, 1370nm, 40km, LC, DDM, SFP MSA, SFF-8472 |
| BYXGD-1390-CWDM SFP | 1.25Gb/s CWDM SFP adó-vevő modul, SMF, 1390nm, 40km, LC, DDM, SFP MSA, SFF-8472 |
| BYXGD-1410-CWDM SFP | 1.25Gb/s CWDM SFP adó-vevő modul, SMF, 1410nm, 40km, LC, DDM, SFP MSA, SFF-8472 |
| BYXGD-1430-CWDM SFP | 1.25Gb/s CWDM SFP adó-vevő modul, SMF, 1430nm, 40km, LC, DDM, SFP MSA, SFF-8472 |
| BYXGD-1450-CWDM SFP | 1.25Gb/s CWDM SFP adó-vevő modul, SMF, 1450nm, 40km, LC, DDM, SFP MSA, SFF-8472 |
| BYXGD-1470-CWDM SFP | 1.25Gb/s CWDM SFP adó-vevő modul, SMF, 1470nm, 40km, LC, DDM, SFP MSA, SFF-8472 |
| BYXGD-1490-CWDM SFP | 1.25Gb/s CWDM SFP adó-vevő modul, SMF, 1490nm, 40km, LC, DDM, SFP MSA, SFF-8472 |
| BYXGD-1510-CWDM SFP | 1.25Gb/s CWDM SFP adó-vevő modul, SMF, 1510nm, 40km, LC, DDM, SFP MSA, SFF-8472 |
| BYXGD-1530-CWDM SFP | 1.25Gb/s CWDM SFP adó-vevő modul, SMF, 1530nm, 40km, LC, DDM, SFP MSA, SFF-8472 |
| BYXGD-1550-CWDM SFP | 1.25Gb/s CWDM SFP adó-vevő modul, SMF, 1550nm, 40km, LC, DDM, SFP MSA, SFF-8472 |
| BYXGD-1570-CWDM SFP | 1.25Gb/s CWDM SFP adó-vevő modul, SMF, 1570nm, 40km, LC, DDM, SFP MSA, SFF-8472 |
| BYXGD-1590-CWDM SFP | 1.25Gb/s CWDM SFP adó-vevő modul, SMF, 1590nm, 40km, LC, DDM, SFP MSA, SFF-8472 |
| BYXGD-1610-CWDM SFP | 1.25Gb/s CWDM SFP adó-vevő modul, SMF, 1610nm, 40km, LC, DDM, SFP MSA, SFF-8472 |
