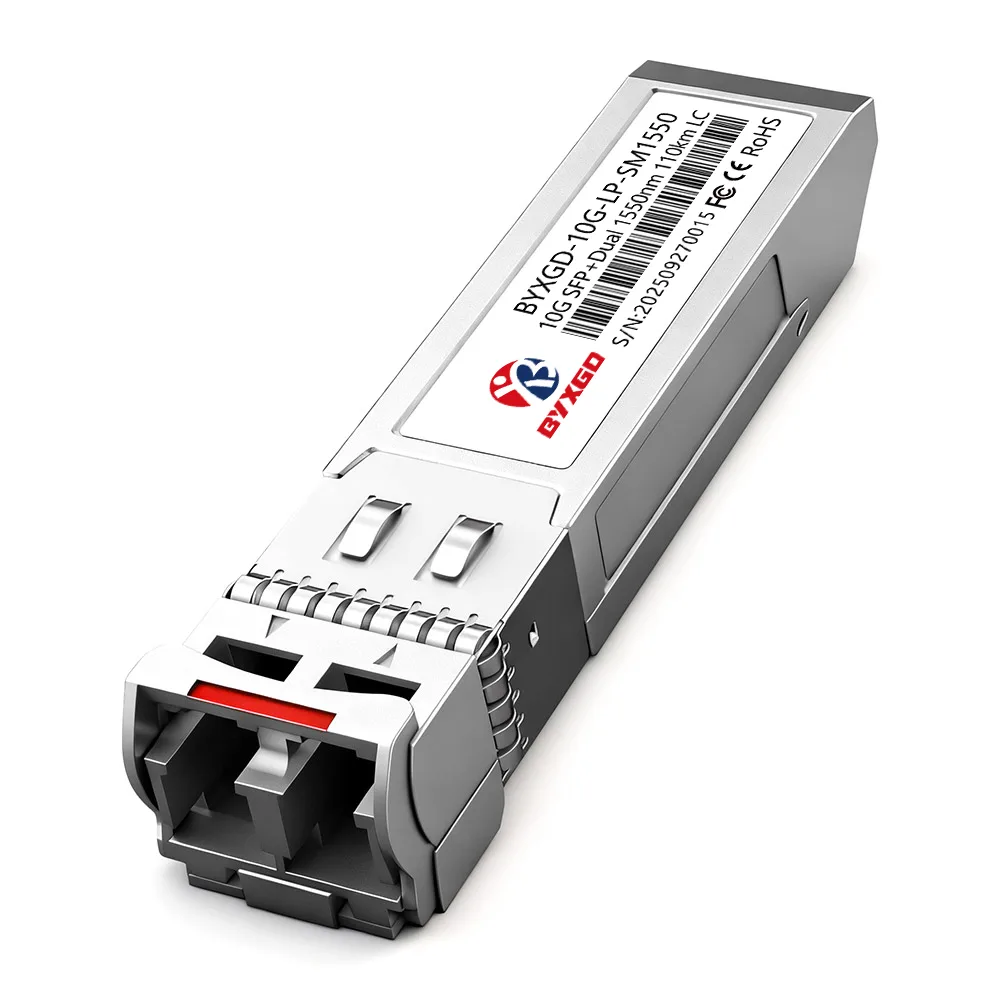

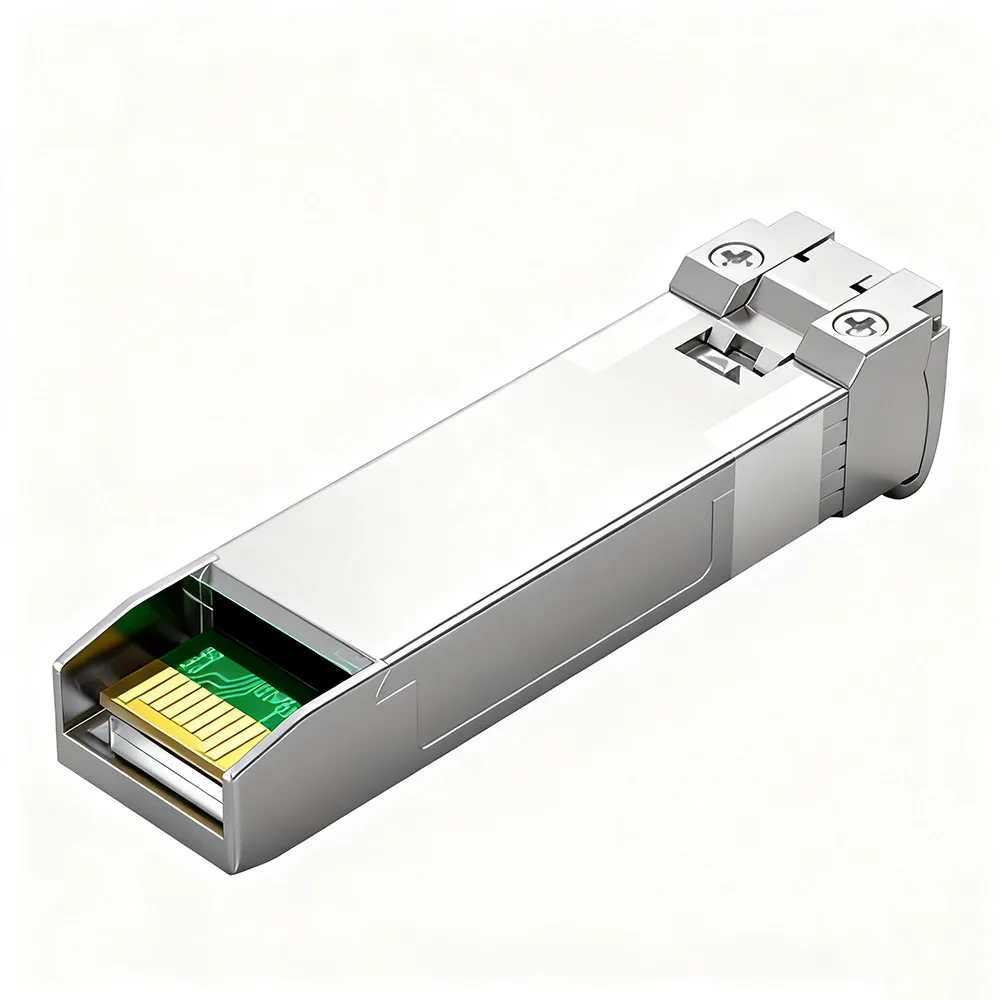

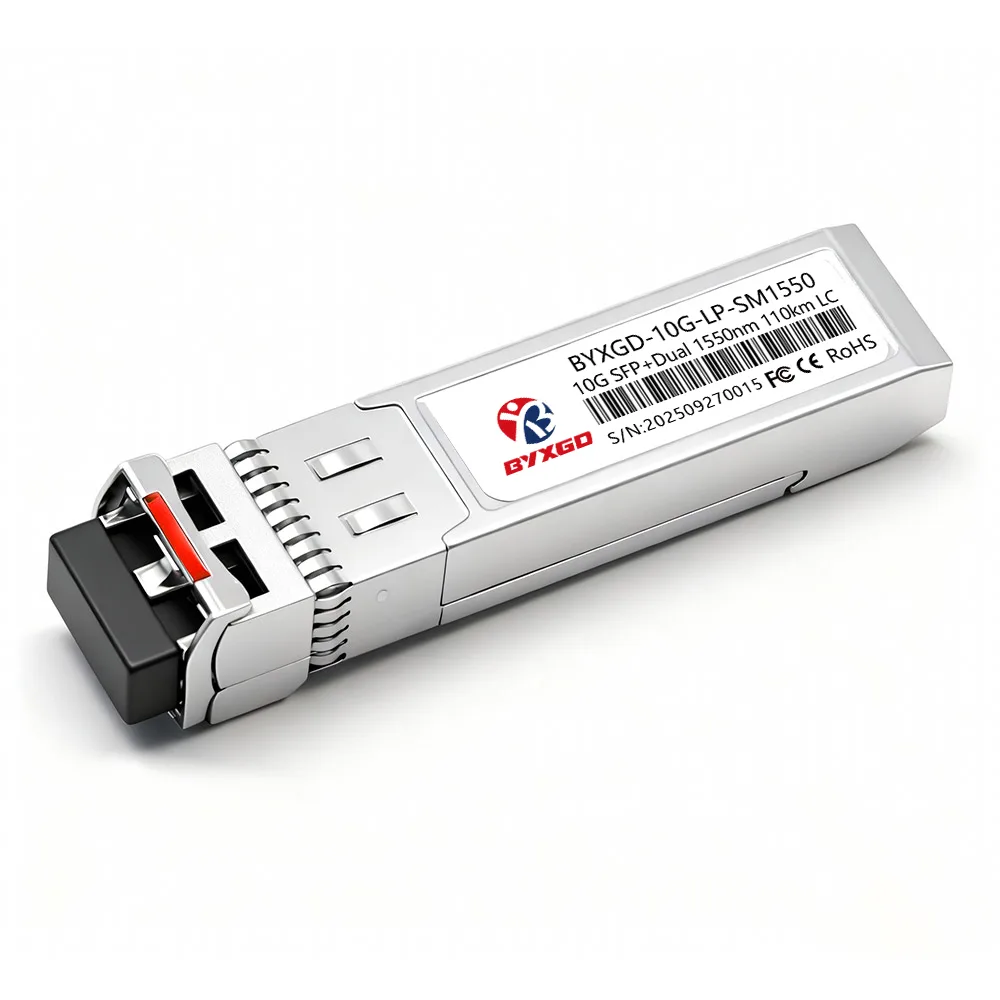

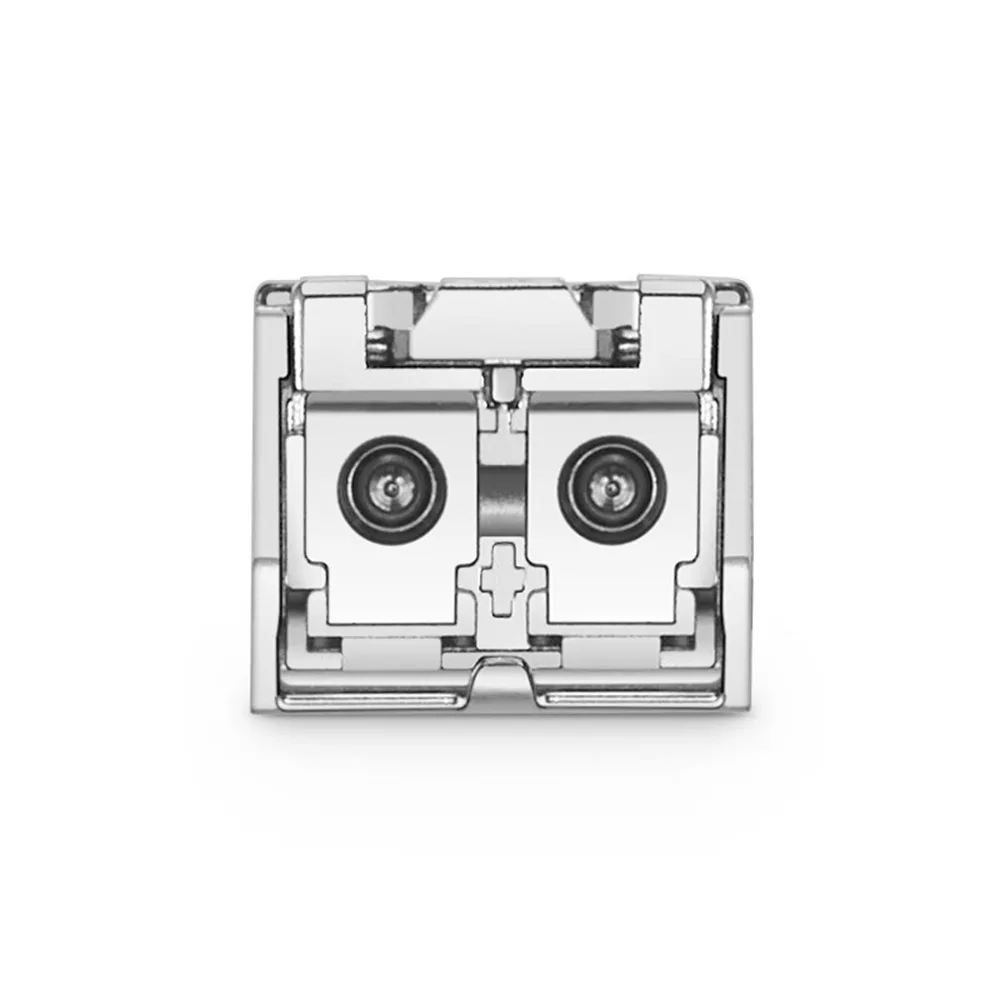

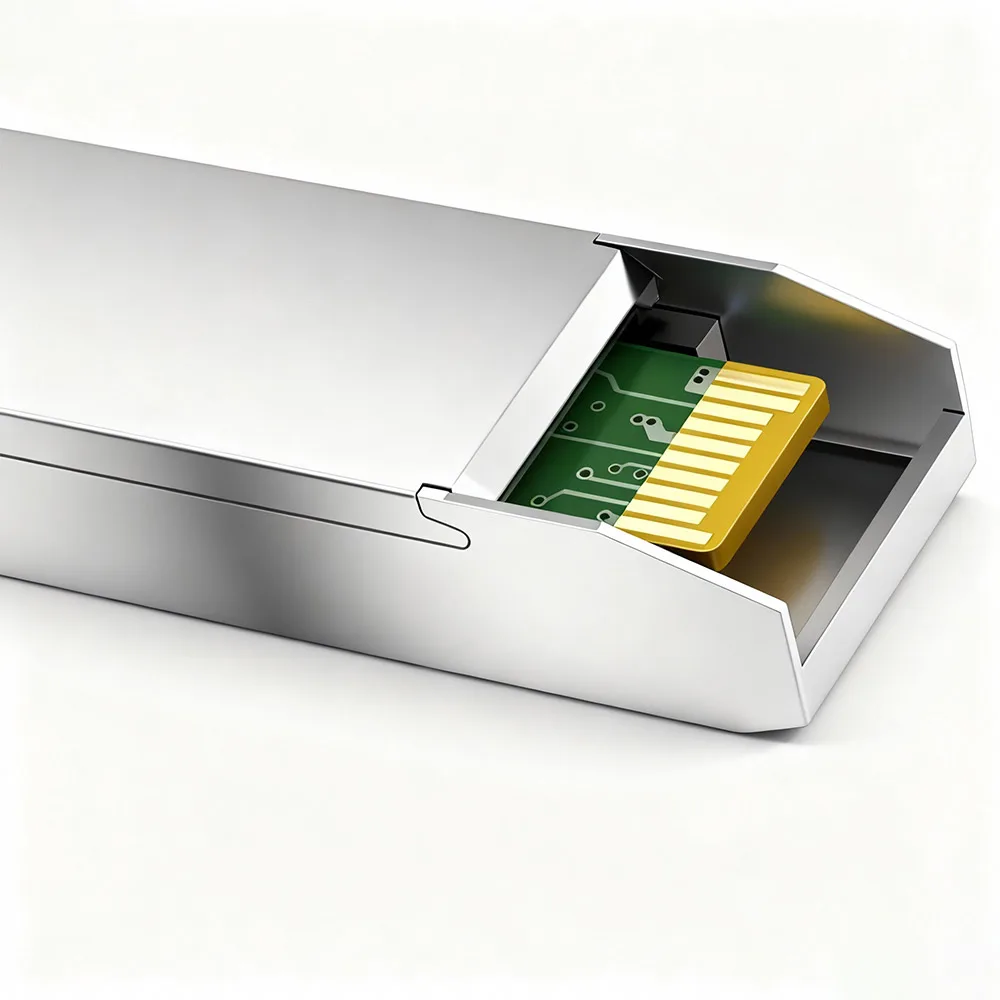

A Cisco kompatibilis 10GBASE-ZR SFP+ modul egy 1550 nm-es EML adót és APD vevőt használ a megbízható 10.3125 Gb/s sebesség biztosításához OS2 egymódusú szálon (SMF) keresztül. A ZR specifikációban működő SFP+ tipikus optikai költségvetése ~27 dB ~110 km-es szakaszokon, a kapcsolati veszteségektől és a tartalékok számától függően. Ezek a modulok ≤1.5 és 1.8 W közötti üzemi teljesítményre vannak specifikálva, egyetlen 3.3 V-os tápegységet használnak, és a DOM/DDM-et egy 2 vezetékes I²C interfészen keresztül integrálják az SFF-8472 állapotfigyelés és a valós idejű információk biztosítására a hőmérséklet, a feszültségfigyelés és a TX/RX teljesítmény tekintetében. Az elektromos és felügyeleti interfészeket az SFF-8431 és az IEEE 802.3ae határozza meg, hogy biztosítsa a kompatibilitást és a megbízhatóságot a gazdagép oldalán az SFI csatornán való működés során, miközben a jel tiszta marad a 10G számára. Az interfészek LC duplex szálakkal; A ház hőmérséklete 0-70°C között van definiálva; az RX érzékenység általában ≤ -24 dBm, a túlterhelés jellemzően -7 dBm körül van, hogy megbízható hosszú távú vételt biztosítson, tolerálva az RX túlterhelést minden üzemmódban. Alkalmazásai közé tartoznak az adatközpontok, a 10G Ethernet és a Fibre Channel stb., és alacsony elektromágneses interferenciával rendelkeznek, így RoHS/CE megfelelőségüknek köszönhetően nagy méretekben is alkalmazhatók.
Általános hatótávolság-megjegyzések: Az 1550 nm-es ZR specifikációiban széles körben megtalálható a 80–100 km-es távolság; 100 km-nél nagyobb hosszúságok is elérhetők, az előre irányuló hibakorrekciós módszertől, a kapcsolat költségvetésétől és az útvonalveszteségre megengedett tartaléktól függően. Az általános TX tipikus optikai teljesítménye 0 és +5 dBm között van; szükség esetén optikai csillapítókat kell alkalmazni; a vég RX a rövidebb szakaszokon a megbízhatóság érdekében az IO-ra támaszkodik a túlterhelés elkerülése érdekében. Az interfészhez megadott RX LOS assert/de-assert küszöbértékek általában −38 dBm/−26 dBm körül vannak a határeseti útvonalakon történő stabil kapcsolatérzékelés érdekében.
A támogatott TS egy- és többsebességes adatátviteli sebességek 9.95–11.3 Gb/s között mozognak, hogy támogassák a 10GBASE-ZR variánsokat, a 10G Fibre Channel és az OTU2/CPRI variánsokat, a megállapodás szerinti gazdagép-támogatással. A TW-P módosított specifikációjának hűtési teljesítménye és hőmérsékleti besorolása, amely lefedi a telepítési területeket, tipikus környezetekre van meghatározva. Léteznek ipari hőmérséklet-besorolású ZR modulok kiterjesztett környezetekhez.
Támogatott márkák/cikkszámok: Cisco SFP-10G-ZR100, Juniper EX-SFP-10GE-ZR100, HPE SFP-10G-ZR100, H3C SFP-XG-ZR100-SM1550, HW SFP-10G-ZR100, Arista SFP-10G-ZR100, Ciena (volt. Nortel) 12434 stb. Mindezek a modulok, egy MSA által támogatott kompatibilis adó-vevővel párosítva (minden szolgáltató által támogatott többforrású megállapodás), az MSA-n belüli SFF-8431/8472-t is használják, amelyet az IEEE 802.3ae szabvánnyal igazoltak. Legyen óvatos, ha a platform gyártói kódolást és matrica beküldési kritériumokat ír elő a kompatibilitás megerősítése érdekében.
