Modules SFP monomodes ou multimodes : lequel choisir ?

Si vous modernisez votre réseau et hésitez entre modules SFP monomodes et multimodes, il ne s'agit pas d'un simple choix d'équipement : cela peut impacter votre couverture, vos performances et votre budget ! Comprendre les différences fondamentales et les cas d'utilisation concrets vous permettra de faire le bon investissement, aujourd'hui comme demain. Poursuivez votre lecture pour découvrir une comparaison détaillée des deux technologies et des conseils pratiques !

Différences fondamentales et cas d'utilisation des modules SFP monomodes et multimodes

Les modules SFP monomodes et multimodes fonctionnent différemment selon le type de câble à fibre optique utilisé. Le type de câble détermine la propagation de la lumière, la distance de transmission du signal, le coût et l'environnement d'utilisation.

type de fibre et diamètre du noyau

La fibre monomode possède un cœur étroit (environ 9 microns), ce qui signifie qu'elle transmet la lumière de manière unidirectionnelle. Ceci minimise la dispersion modale (l'étalement des impulsions lumineuses), permettant ainsi des communications sur de longues distances, généralement de l'ordre de plusieurs dizaines de kilomètres. La fibre multimode, quant à elle, possède un cœur plus large (50 ou 62.5 microns) et permet à la lumière de se propager par plusieurs trajets. Moins adaptée aux longues distances que la fibre monomode, elle permet néanmoins une transmission de la lumière par plusieurs trajets avec des pertes moindres.

Source lumineuse et longueur d'onde

Les diodes laser, comme les lasers à rétroaction distribuée (DFB), pilotent les modules SFP monomodes grâce à leur précision et à leur spectre d'émission étroit, à des longueurs d'onde telles que 1310 nm ou 1550 nm. Les modules SFP multimodes utilisent des diodes électroluminescentes (DEL) ou des lasers à émission de surface à cavité verticale (VCSEL), émettant généralement aux alentours de 850 nm. Le surcoût est généralement justifié et représente un bon investissement compte tenu des performances globales obtenues sur de courtes distances.

Modules représentatifs

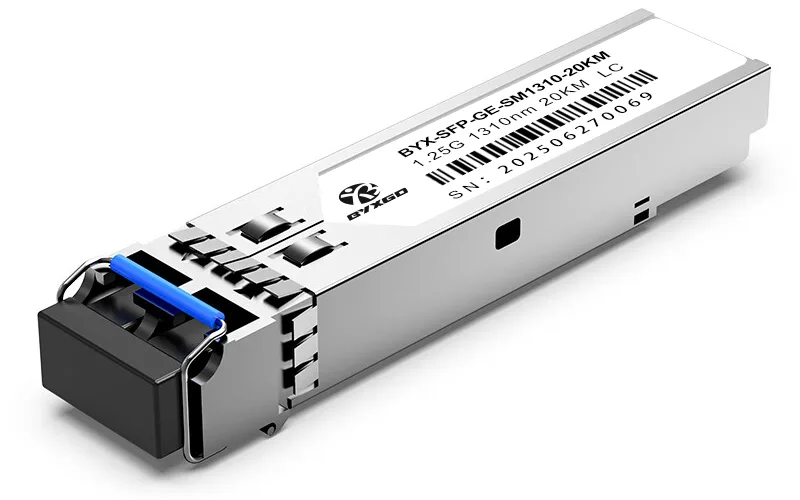

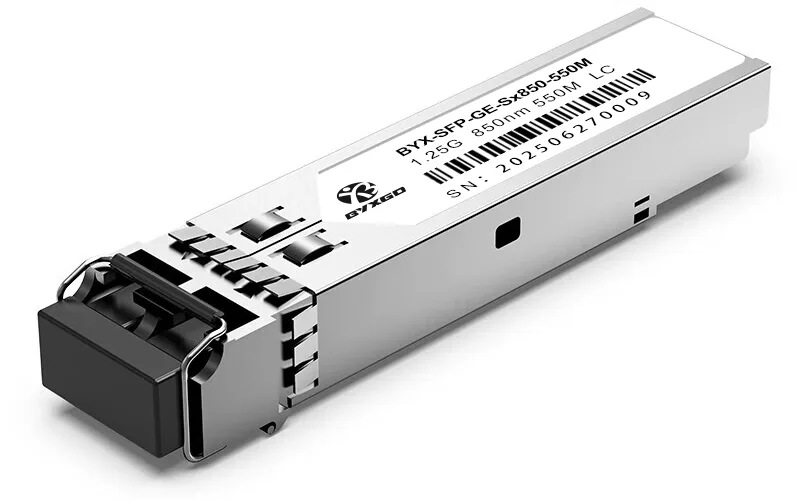

Le module SFP LX 1G est un exemple d'émetteur-récepteur SFP monomode couramment utilisé dans les réseaux dorsaux de campus ou métropolitains et capable de prendre en charge des distances de transmission supérieures à 10 km. Le module SFP SX 1G est un exemple d'émetteur-récepteur SFP multimode généralement utilisé dans les centres de données et les réseaux locaux d'entreprise pour des distances de transmission n'excédant pas 550 mètres (dans des conditions optimales de fibre multimode).

Pourquoi les différences comptent

Les modules monomodes permettent de transmettre des données sur de longues distances sans altérer l'intégrité du signal, un atout essentiel pour les grands campus ou les liaisons distantes de plusieurs kilomètres. À l'inverse, les solutions multimodes sont plus courantes dans les environnements où les installations à courte portée sont la norme et où le coût total est primordial, notamment grâce à des câbles, des émetteurs-récepteurs et des composants optiques moins onéreux.

Il est primordial de bien comprendre ces attributs simples, mais essentiels. En cas d'incompatibilité entre les modules et la fibre, l'utilisateur peut s'attendre à des pannes réseau répétées, synonymes d'indisponibilité, de coûts de maintenance accrus et d'une capacité d'extension réduite. Un plan efficace prend en compte les contraintes technologiques, budgétaires, humaines et d'infrastructure.

En comprenant l'interaction entre la fibre, le diamètre du cœur, la source lumineuse et la longueur d'onde, vous pouvez garantir le bon fonctionnement de vos réseaux optiques et leur adéquation aux besoins spécifiques en termes de coût et d'efficacité. Ce niveau de comparaison permet de concevoir un réseau réfléchi, éclairé et évolutif.

Comment faire le bon choix en fonction de vos besoins réseau

Pour commencer, déterminez la distance de transmission prévue. Les modules SFP multimodes ont généralement une portée maximale de 550 mètres, ce qui est idéal pour les courtes distances, comme les connexions à l'intérieur d'un bâtiment ou dans un centre de données. Les modules SFP monomodes sont la meilleure option pour les longues distances, car ils conservent l'intégrité du signal sur plusieurs kilomètres.

Ensuite, examinez votre infrastructure fibre optique existante. Si vous disposez déjà de fibre monomode, l'intégration de modules SFP monomodes est simple. En revanche, si vous utilisez de la fibre multimode, les modules SFP multimodes sont plus adaptés, car votre infrastructure fonctionnera à pleine capacité en transmettant la lumière multimode à travers un câble à fibre optique multimode.

Évaluez votre budget et prévoyez vos besoins futurs en capacité. Bien que les modules SFP monomodes soient plus onéreux à l'achat, ils offrent une plus grande flexibilité en termes de portée et constituent un meilleur investissement à mesure que votre réseau s'étend. Les modules SFP multimodes sont moins chers ; par conséquent, si votre budget est limité et que la portée n'est pas un problème, cette option est peut-être la plus adaptée.

Évitez l'erreur fréquente de confondre les modules monomodes et multimodes, car cela peut entraîner des coupures de liaison et des dépannages supplémentaires. Veillez à utiliser des câbles à fibre optique compatibles avec les modules SFP pour une connexion fiable et stable.

Suivre les étapes décrites dans ce guide aidera les professionnels des réseaux à choisir les modules SFP les mieux adaptés à leurs besoins, en tenant compte de la distance, du coût et de l'infrastructure compatible pour obtenir les meilleures performances globales du réseau.

Dépannage : Compatibilité et dépannage des liaisons pour les modules SFP monomodes et multimodes

La compatibilité est le problème le plus fréquemment rencontré lors de l'utilisation de modules SFP. L'utilisation conjointe de modules SFP multimodes et monomodes et de fibres optiques figure parmi les principales causes de défaillance.

Le premier exemple concerne une fibre optique spécifique déployée sur le réseau (multimode ou monomode) et un module SFP incompatible, sans incidence sur les propriétés optiques et le cœur de la fibre. L'utilisation simultanée de fibres monomodes et multimodes peut entraîner une défaillance de la liaison et, à terme, une perte de signal.

L'utilisation de différents types de modules SFP sur un même réseau compromet l'intégrité du signal. Mélanger différents modules SFP ou types de fibres optiques entraîne une perte de signal ou de données (brouillage) et une dégradation des performances. Il est essentiel de veiller à ce que chaque type de module SFP et de fibre optique soit correctement aligné pour une liaison optique stable.

Le diagnostic de toute panne des modules SFP commence par la vérification de l'état du dispositif. Cette vérification peut être effectuée via l'interface de ligne de commande (CLI) à l'aide de commandes telles que « show interfaces transceiver ».

De plus, ces commandes CLI, DDM ou DMI afficheront la puissance optique d'émission/réception, et DDM ou DMI afficheront également la tension d'émission et la tension de réception. DDM est généralement accessible via le menu DDM/DMI.

Dans ce cas, des relevés anormaux peuvent indiquer une rupture de la liaison, des connecteurs encrassés, ou encore l'utilisation d'un type de fibre inadapté. L'entretien de la liaison fibre optique est également primordial. Le nettoyage des connecteurs et la vérification de la longueur du câble contribuent à préserver la qualité du signal.

Un micrologiciel inadéquat ou erroné peut entraîner des interruptions de service inattendues, tandis que le remplacement des modules défectueux permet de préserver l'intégrité du signal. Diagnostiquer la compatibilité des modules SFP monomodes ou multimodes et déterminer la meilleure solution aux problèmes de signal permettra aux administrateurs réseau de dépanner efficacement leurs modules tout en garantissant l'intégrité de leur réseau.

Questions fréquemment posées

Quelle est la différence entre les modules SFP monomodes et multimodes ?

Les modules SFP monomodes fonctionnent sur fibre monomode, qui utilise un cœur de plus petit diamètre pour transmettre la lumière sur de plus longues distances. Un module SFP multimode possède un cœur de plus grand diamètre, et les fibres de plus grand diamètre fonctionnent sur des distances plus courtes que les fibres monomodes.

Est-il possible de mélanger des fibres ou des modules monomodes et multimodes ?

Réponse courte : Non. Les fibres optiques monomodes et multimodes, ou modules SFP, sont conçues avec des structures et des propriétés de transmission de la lumière incompatibles. Mélanger des fibres optiques monomodes et multimodes peut entraîner une perte de signal et une rupture de liaison.

Quelles sont les distances maximales des modules SX et LX ?

Les modules SFP SX (multimodes) peuvent généralement transmettre jusqu'à 550 m. Les modules SFP LX (monomodes) peuvent prendre en charge des distances allant de 10 km à plus de 40 km selon l'infrastructure.

Comment puis-je identifier le type de fibre installé ?

Vous pouvez inspecter visuellement le câble pour trouver les marquages ​​de la fibre ; ou vous pouvez utiliser un équipement de test de fibre spécialisé pour déterminer le type de fibre.

Comment les coûts des modules SFP multimodes se comparent-ils à ceux des modules SFP monomodes ?

Les modules SFP multimodes sont généralement moins chers à l'achat, mais leur portée est inférieure à celle des modules SFP monomodes. Le coût initial d'un module monomode est plus élevé, mais les économies futures réalisées en termes de couverture et d'expansion du réseau compenseront largement cet investissement.

Quel facteur a le plus d'impact sur les performances d'un module SFP pour un réseau optique : la longueur d'onde ou le type de fibre ?

La longueur d'onde et le type de fibre influent tous deux sur les performances globales des modules SFP monomodes ou multimodes. Il est important d'associer le module et le type de fibre appropriés pour obtenir une qualité de signal optimale ou une portée maximale.

Quelles sont les meilleures pratiques pour résoudre les problèmes d'incompatibilité courants entre les modules fibre et SFP ?

Vérifiez la compatibilité du câble à fibre optique et du module SFP. Assurez-vous que les connecteurs sont bien branchés aux deux extrémités du câble. Utilisez l'interface en ligne de commande pour contrôler la puissance optique d'émission/réception et le niveau de signal lumineux. Vérifiez également la compatibilité du câble à fibre optique et du module SFP en consultant les erreurs de compatibilité du micrologiciel.

Conclusion

Le choix du module SFP le mieux adapté à votre infrastructure, monomode ou multimode, dépendra des performances du réseau, du rapport coût-efficacité et de l'évolutivité. Un choix éclairé garantira une connexion fiable et permettra une expansion future du réseau.

Prenez le temps d'explorer les options de produits adaptées à votre infrastructure, ou contactez notre assistance technique pour une expérience plus personnalisée. En choisissant dès aujourd'hui votre réseau optique, vous posez les bases d'une disponibilité et d'une pérennité optimales.
