Câbles QSFP+ : types et normes : le guide ultime pour éviter les pertes de vitesse

Les performances d'un réseau dépendent du choix de QSFP + câble. Choisir le mauvais câble peut entraîner une lenteur de la connexion, des échecs de connexion et des interruptions de réseau coûteuses sur l'ensemble du réseau d'entreprise. Ces câbles en cuivre ou connexions fibre Cela permettra de déterminer si le débit de 40 Gbit/s fonctionne à son efficacité maximale ou s'il atteint un goulot d'étranglement. Chaque type de câble a des exigences spécifiques en matière de distance et de puissance : câbles en cuivre, câbles à fibre optique et câbles de dérivation. Choisir le câble adapté à la topologie du réseau garantit le bon fonctionnement des émetteurs-récepteurs QSFP+.

Identifier les produits de qualité permet de distinguer les solutions haut de gamme des solutions de qualité inférieure qui compromettent la qualité du signal. Le choix des spécifications appropriées prend en compte les coûts immédiats et les coûts d'exploitation globaux, incluant l'alimentation et le refroidissement. Les professionnels des réseaux peuvent simplifier la gestion des câbles QSFP+ et éviter les erreurs les plus fréquentes susceptibles d'affecter la stabilité du réseau.

Quels sont les principaux types de câbles QSFP+ ? Explications sur la fibre, le cuivre et les câbles de dérivation.

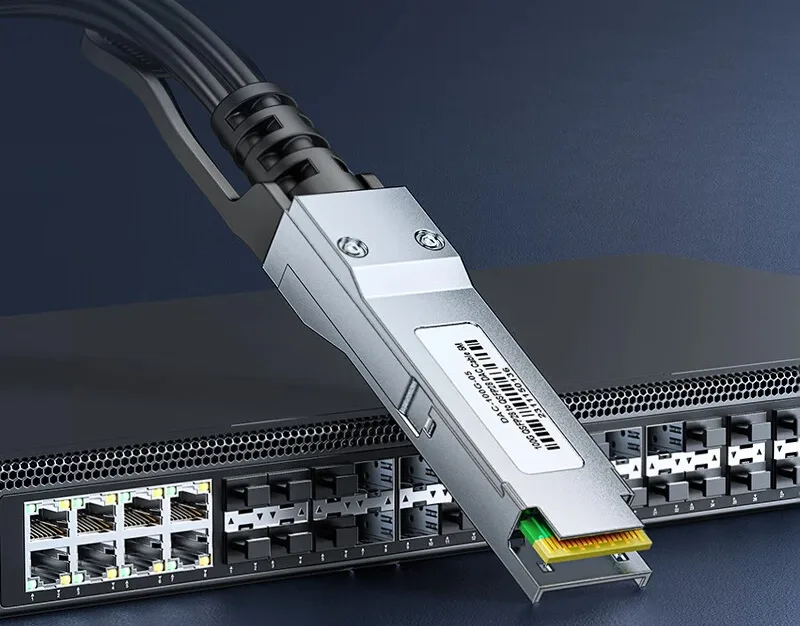

Dans un centre de données, le câble cuivre QSFP+ est généralement le plus utilisé pour toutes les connexions courte distance. Les câbles à connexion directe (DAC) de courte distance, jusqu'à 7 mètres de longueur, consomment généralement entre 1.5 et 2.0 watts par port. La conception en cuivre ne nécessite aucun émetteur-récepteur supplémentaire, ce qui simplifie la connectivité et réduit les coûts. Cependant, l'encombrement des câbles cuivre limite la circulation de l'air dans les environnements à haute densité, et la dissipation de la chaleur peut s'avérer complexe lorsqu'ils occupent un espace important dans la baie.

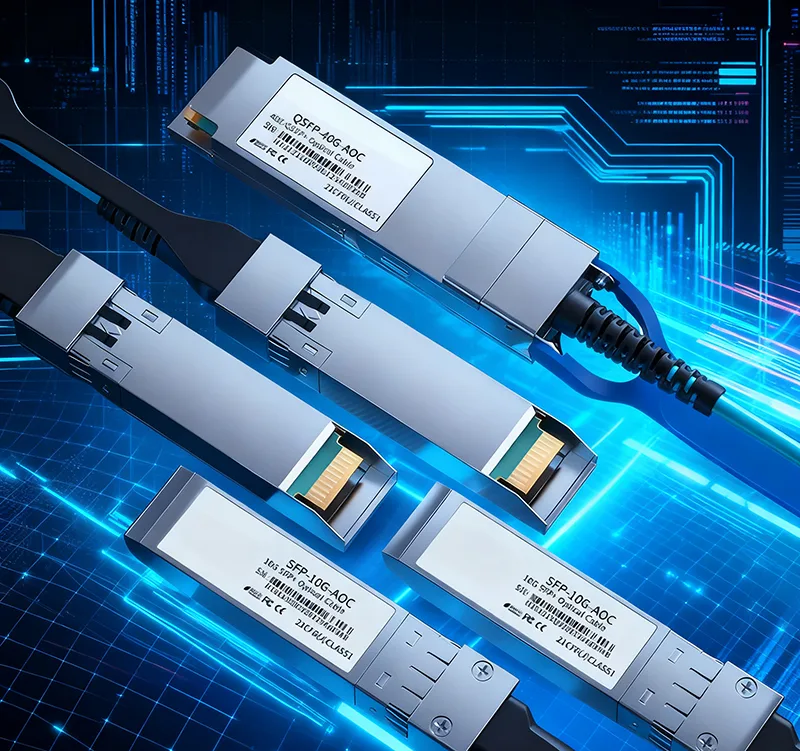

L'utilisation de QSFP+ câble de fibre La fibre optique est idéale pour les liaisons courtes (plus de 7 mètres) et les liaisons longue distance. Le câble fibre QSFP+ existe en version courte portée (jusqu'à 40 kilomètres) utilisant la fibre monomode. La consommation électrique est d'environ 3.5 à 4.5 watts par connexion pour les câbles optiques actifs (AOC) intégrant des diodes laser au connecteur. Si le coût initial de la fibre optique est plus élevé que celui des autres solutions de câblage, notamment le cuivre, elle présente l'avantage d'éliminer les interférences électromagnétiques et d'offrir une plus grande flexibilité d'acheminement.

Exigences de distance par type de câble :

Le câble de dérivation QSFP exploite les capacités d'un port QSFP+ 40 Gbit/s et divise cette connexion unique en quatre connexions SFP+ 10 Gbit/s. Grâce à sa conception en éventail, ce câble permet une utilisation optimale de la densité de ports et constitue une solution idéale pour les centres de données passant d'une infrastructure 10 Gbit/s à une infrastructure 40 Gbit/s. Il existe des câbles de dérivation en cuivre et en fibre optique. Le câble en cuivre est limité à une portée de 5 mètres, tandis que le câble en fibre optique peut être déployé sur des portées allant jusqu'à 150 mètres. Pour une présentation complète et détaillée des câbles de dérivation QSFP (fonctionnement technique, types, bonnes pratiques de déploiement et tendances futures), veuillez consulter notre guide complet : Consultez le guide complet des câbles de dérivation QSFP ici..

La distance à parcourir est le principal critère de choix du type de câble. Le cuivre est utilisé pour connecter des appareils à moins de 7 mètres d'une baie à l'autre, lorsque la consommation d'énergie est le facteur primordial. La fibre optique, quant à elle, est spécifiquement utilisée pour les liaisons entre bâtiments ou pour toute application dépassant les limites du cuivre. La consommation d'énergie varie considérablement selon le type de câble utilisé.

Pourquoi les normes industrielles sont-elles importantes pour la compatibilité et les performances des câbles QSFP+ ?

Le protocole IEEE 802.3ba constitue la base de la transmission Ethernet à 40 Gbit/s en définissant des spécifications électriques et optiques pour les câbles, conformes aux normes industrielles. Sans ces spécifications normalisées, les fabricants produiraient des produits incompatibles, ce qui continuerait à fragmenter le marché. La conformité aux normes permet aux équipements de marques différentes, fonctionnant sur des commutateurs et routeurs différents, de communiquer de manière transparente. Chaque élément du réseau peut provenir d'un fournisseur différent, mais tant qu'il respecte les mêmes spécifications, la communication est possible.

La compatibilité QSFP+, par exemple, dépend exclusivement du respect des spécifications MSA (Multi-Source Agreement). Il est admis par l'industrie que les dimensions des connecteurs, la configuration des broches et le protocole de signal sont standardisés. Lorsqu'un câble n'est pas conforme aux normes, il cesse de fonctionner ; l'équipement réseau le détecte et le reconnaît immédiatement comme une défaillance, puis se met automatiquement en mode de protection. La transmission du signal est alors totalement interrompue si le câble échoue au contrôle de conformité.

Le respect des normes garantit la fiabilité du réseau grâce à des performances prévisibles. Les câbles certifiés préservent l'intégrité du signal dans les limites de tolérance spécifiées et selon des caractéristiques physiques et de performance définies. Les problèmes de perte de paquets ou d'erreurs de transmission sont ainsi éliminés. L'utilisation de câbles non conformes introduit des variables inconnues qui, à terme, affectent la stabilité du réseau. Les fabricants d'équipements ne peuvent pas certifier leurs produits lorsqu'ils sont utilisés avec des câbles non conformes.

Normes et spécifications clés :

Outre leurs caractéristiques de connectivité de base et spécifiques au câble, les normes relatives aux câbles QSFP+ intègrent de multiples niveaux de conformité. Elles incluent des limites de consommation électrique afin de protéger l'équipement contre les dommages thermiques et des spécifications d'interférences pour une réception optimale des signaux. Les capacités de surveillance et de diagnostic numérique (DDM) sont conformes à de multiples normes afin de garantir la compatibilité lors du suivi des performances en temps réel du QSFP+. Les normes indiquent comment signaler la température, la tension et la puissance optique conformément aux normes MSA. Elles incluent également les exigences d'interopérabilité pour différentes distances de transmission et types de supports. Les normes relatives à la fibre monomode présentent des différences par rapport aux spécifications multimodes, et les variantes en cuivre ont des exigences électriques différentes.

Pourquoi l'utilisation d'un câble QSFP+ inadapté entraîne-t-elle une perte de vitesse et des erreurs réseau ?

L'atténuation du signal résulte de longueurs de câble dépassant leur limite maximale nominale, affaiblissant les signaux électriques ou optiques à des niveaux inacceptables. Les signaux de données s'atténuent en raison de la distance, l'équipement réduisant automatiquement la vitesse de transmission. Il est impossible de maintenir les vitesses QSFP+ avec câbles de cuivre Si la longueur du câble dépasse 7 mètres ou si la longueur du câble à fibre optique excède la portée spécifiée, les commutateurs réseau négocieront automatiquement la vitesse de liaison afin d'éviter toute interruption de connexion. Pour mieux comprendre les avantages et les inconvénients des câbles DAC en cuivre et des modules optiques (comparaison des performances, coûts, consommation d'énergie et scénarios de déploiement), veuillez consulter notre article détaillé : Découvrez ici la comparaison détaillée entre les câbles DAC et les modules optiques..

Une autre cause de dégradation du signal est l'inadéquation d'impédance, qui provoque des réflexions et, par conséquent, des erreurs de données. Une mauvaise qualité de fabrication des câbles ne garantit pas des caractéristiques électriques homogènes sur toute leur longueur, ce qui entraîne le renvoi d'une partie des données transmises vers la source. Ces signaux réfléchis interfèrent avec les signaux entrants, car l'équipement doit effectuer une correction d'erreurs, ce qui peut fortement impacter le débit effectif. Par exemple, la surcharge liée à la correction d'erreurs sans voie de retour (FEC) peut réduire la bande passante disponible jusqu'à 7 %.

La dégradation des connecteurs due à l'oxydation, à la contamination ou à des dommages physiques contribue à la dégradation de la qualité du signal en le perturbant. Des extrémités sales sur un câble à fibre optique diffusent le signal lumineux de manière imprévisible, tandis que la corrosion des connecteurs en cuivre augmente la résistance. L'équipement réseau réduit alors les paramètres de transmission à des limites prudentes, limitant ainsi le débit pour compenser les pertes de données. La compensation automatique des pertes de signal potentielles réduit encore davantage le débit.

Causes fréquentes de dégradation des performances :

Lorsque les conditions environnementales externes dépassent les spécifications de conception de l'équipement, le nombre d'erreurs dans un câble QSFP+ augmente rapidement. Un grand rayon de courbure endommagera les conducteurs internes ou fibres optiquesCela crée des points de perte permanents pour la transmission du signal. Les températures extrêmes modifient les propriétés des matériaux, ce qui altère les caractéristiques électriques au-delà des paramètres acceptables. Lorsque les limites thermiques par rapport aux spécifications de l'équipement sont dépassées, le débit de données est automatiquement réduit.

Les mesures préventives commencent par des procédures organisées et systématiques d'inspection des câbles. L'utilisation d'outils d'inspection et de nettoyage, ainsi que l'examen à la loupe des faces d'extrémité des connecteurs afin de détecter les rayures, la contamination ou les traces de brûlure, met en évidence les risques d'obstruction du signal. L'utilisation des fonctions de diagnostic des modules permet de surveiller les données et de repérer les premiers signes de dégradation. L'augmentation des taux d'erreur, des besoins en puissance optique et des variations de l'environnement thermique de la zone indiquent un problème naissant avant la panne complète.

Comment identifier les câbles QSFP+ de haute qualité : bonnes pratiques et pièges courants

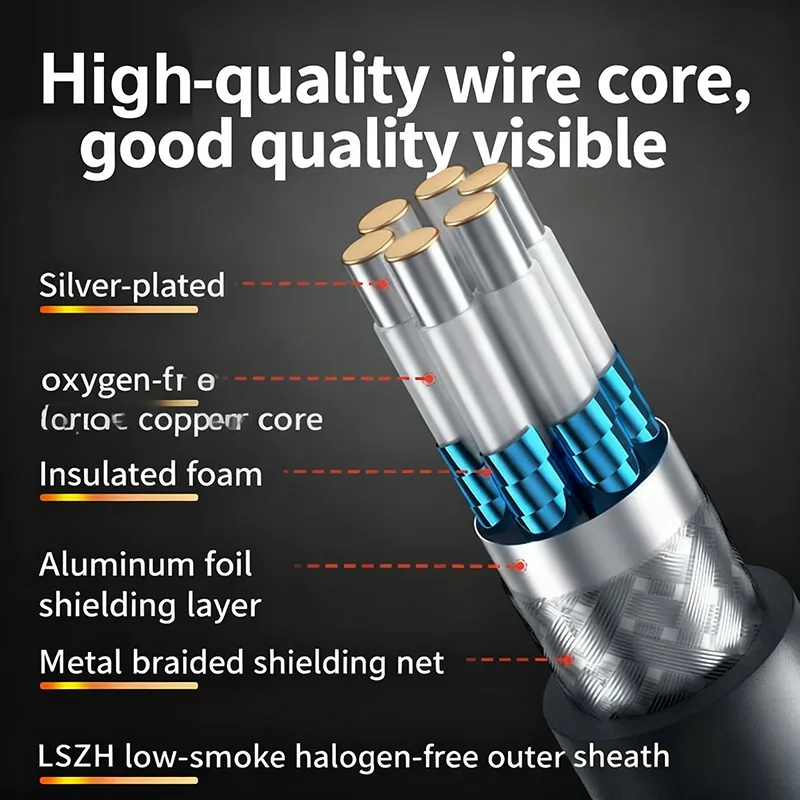

Un contrôle visuel permet souvent d'évaluer immédiatement la qualité d'un câble grâce à l'examen des détails de fabrication et des finitions. Un câble de qualité présente une gaine d'épaisseur uniforme, sans renflements ni zones amincies, signes potentiels de négligence du fabricant. Les boîtiers et les corps des connecteurs sont parfaitement alignés et leurs surfaces lisses, sans bavures. Un câble de mauvaise qualité présentera probablement des bords rugueux, des boîtiers mal alignés, etc.

Un câble de qualité comprendra également des gaines anti-traction qui le protègent des flexions excessives. Enfin, même si la qualité des câbles est un sujet délicat, un simple coup d'œil à l'étiquette suffit pour savoir s'il s'agit d'un produit de qualité. Les fabricants sérieux utilisent des systèmes d'étiquetage et de numérotation (souvent complexes) conformes à des protocoles précis. Les câbles de qualité comportent un étiquetage complet, incluant le numéro de modèle, le certificat de conformité et la date de fabrication.

À l'inverse, les produits contrefaits arborent souvent des étiquettes génériques ou ne comportent aucune mention de conformité, et présentent fréquemment des polices de caractères différentes sur une même étiquette. Un produit authentique est doté d'un hologramme d'identification généralement associé à un numéro de série traçable, permettant ainsi de vérifier l'origine du produit.

Liste de contrôle d'évaluation de la qualité :

Les câbles d'origine (OEM) sont soumis à des tests et des procédures de validation rigoureux en usine, souvent non réalisés par les fournisseurs tiers. Les produits OEM bénéficient d'une garantie complète et de la garantie du fabricant quant à leur compatibilité avec le matériel réseau de la marque. Cela étant dit, un fournisseur tiers réputé, ayant fait l'objet d'une vérification rigoureuse et de procédures de qualification reconnues (avec documentation justificative indispensable), offrira des performances équivalentes à moindre coût. Des laboratoires de test indépendants confirment ensuite la conformité des performances du câble aux normes du secteur.

Les méthodes de vérification comprennent le contrôle des références des fournisseurs via des bases de données sectorielles et des programmes agréés par les fabricants. Les distributeurs réputés fournissent la documentation de conformité et les rapports de test incluant le numéro de conformité. L'imagerie thermique en fonctionnement révèle les profils de consommation électrique, permettant de distinguer les produits authentiques des contrefaçons. Les produits authentiques conservent une température et un comportement constants sous charge. Validation : la validation technique consiste à surveiller les données de diagnostic numérique après installation afin de garantir le bon fonctionnement des paramètres. Les câbles authentiques maintiennent des relevés de température et de puissance optique conformes, et fonctionnent sans erreur sous charge.

Comment trouver le juste équilibre entre coût et performance lors du choix des câbles QSFP+ ?

Le coût total de possession ne se limite pas au prix d'achat initial ; il inclut la consommation d'énergie, les besoins en refroidissement et les coûts de maintenance sur toute la durée de vie des produits. En tenant compte du coût total de possession, l'avantage économique du câble en cuivre est considérablement réduit si l'on intègre dans le budget les factures d'énergie supplémentaires liées à sa consommation plus élevée. Les besoins supplémentaires en refroidissement pour le câblage augmentent les coûts d'exploitation liés à la consommation électrique et compensent largement l'investissement initial.

Bien que le câble à fibre optique puisse présenter un prix d'achat initial plus élevé que le cuivre, ce surcoût est généralement compensé par des coûts d'exploitation réduits et une durée de vie plus longue. Ainsi, si l'on considère l'impact global de la consommation d'énergie, celle-ci finit par avoir un impact significatif sur la planification budgétaire à long terme (même une consommation de 1.5 à 2.0 watts par port pour le câblage en cuivre représente un coût important pour des centaines de périphériques réseau sur plusieurs années).

De plus, même si les câbles à fibre optique qui consomment entre 3.5 et 4.5 watts peuvent paraître plus chers, vous payez pour une fiabilité accrue, une durée de vie supérieure à celle du cuivre et un intervalle plus long entre les remplacements et les opérations de maintenance, ce qui réduit le coût total de possession d'un câble à fibre optique.

Analyse du coût total de possession (TCO) sur 5 ans (par port) :

Choisir des câbles en prévision de l'avenir, c'est anticiper l'évolution constante du réseau et investir dans l'infrastructure sur plusieurs années afin de gérer l'augmentation de la bande passante, les nouveaux protocoles et la migration des équipements. Une capacité excédentaire doit être prévue dans les spécifications des câbles pour éviter des refontes coûteuses de l'infrastructure lorsque la bande passante disponible dépasse les spécifications initiales.

La planification de la migration doit inclure la transition vers des liaisons 100 Gbit/s, qui nécessitera l'évolution des spécifications des câbles en fonction des normes et de la demande. L'analyse du retour sur investissement compare les coûts initiaux aux coûts d'exploitation et à la productivité nette. Les câbles haut de gamme permettent d'éliminer les interruptions de service, de réduire les temps d'arrêt et les coûts de dépannage, et de prévenir les interférences et les goulots d'étranglement.

La possibilité de standardiser et de sélectionner des solutions éprouvées simplifie la gestion des stocks et la formation de votre personnel technique. Les tarifs dégressifs permettent de répartir les coûts fixes sur un volume important, ce qui est particulièrement avantageux pour les déploiements d'envergure.

Résoudre un goulot d'étranglement dans un centre de données en dimensionnant correctement les câbles QSFP+

Le centre de données de TechCorp, qui compte 5 000 serveurs, a enregistré des baisses de débit lors des pics d'utilisation, le taux d'utilisation du réseau passant de 85 % à 45 %, sans raison apparente. Les premiers diagnostics ont pris en compte la configuration des commutateurs et les protocoles de routage, mais pas la couche physique de l'infrastructure.

Les performances se sont dégradées uniquement lors de certaines périodes de forte utilisation, lorsque plusieurs applications tentaient d'accaparer la bande passante. Les processus de réplication de la base de données échouaient de manière intermittente et les utilisateurs ont commencé à se plaindre de délais d'attente. Lors du diagnostic du réseau, nous avons identifié le problème : des câbles en cuivre de 10 mètres reliaient les commutateurs centraux, alors que la spécification optimale maximale était de 7 mètres. Ces câbles étaient donc plus longs que nécessaire, ce qui entraînait une perte ou une atténuation du signal, provoquant des réductions automatiques de débit lorsque le réseau était sollicité.

Les commutateurs ont réduit le débit de transmission pour compenser, ce qui a engendré des goulots d'étranglement en cascade sur l'ensemble du réseau. De plus, la détection et la correction des erreurs engendraient une surcharge lors des pics d'utilisation. L'équipe d'infrastructure a remplacé les connexions en cuivre défectueuses par des câbles de 3 mètres adaptés et a modernisé les liaisons les plus longues avec des câbles optiques actifs, ce qui a permis d'améliorer instantanément et de manière mesurable les performances.

Le réseau a retrouvé sa pleine capacité d'utilisation, conformément aux spécifications, et les interruptions de connectivité dans les processus de base de données ont été quasiment éliminées. La latence est passée d'une moyenne de 2.3 ms aux heures de pointe à seulement 0.8 ms.

Résultats de la mise en œuvre :

L'étude de cas sur les câbles a révélé des améliorations opérationnelles remarquables dans les 48 heures suivant la mise en œuvre. Le temps de réponse moyen a diminué de 40 % et la constance du débit s'est considérablement améliorée lors des pics d'utilisation. La consommation d'énergie a diminué de 15 % grâce à la réduction des besoins en refroidissement et à l'accès à des caractéristiques de performance optimales des câbles. Les spécifications de distance sont cruciales pour garantir la constance et les performances sous charge.

Comparaison des performances des différents types de câbles QSFP+ en termes de latence, d'erreurs et de consommation électrique

Les données de test comparatives de câbles, issues d'essais en laboratoire contrôlés, révèlent d'importantes variations de performances selon le type de support. Le test consistait à transmettre un trafic identique de 40 Gbit/s sur un échantillon de câble de 3 mètres pendant 72 heures. Les câbles en cuivre à connexion directe ont présenté une latence moyenne de 0.8 microseconde, tandis que les câbles optiques actifs ont affiché une latence de 1.2 microseconde dans les mêmes conditions de charge. Les fluctuations de température ambiante ont eu un impact plus significatif sur les performances du cuivre que sur celles des liaisons optiques.

Résultats de l'analyse comparative des performances :

L'accumulation de données sur les taux d'erreur prouve que la fibre optique est un support nettement plus fiable que le cuivre. Lors de la transmission d'une charge soutenue sur une connexion en cuivre, le taux d'erreur binaire moyen était de 2.3 × 10⁻¹², tandis que les composants optiques utilisés pour la transmission sur fibre optique présentaient un taux d'erreur moyen inférieur à 1.0 × 10⁻¹² sur la même période et dans les mêmes conditions de contrainte de charge.

De plus, les mesures de consommation électrique ont fourni des données remettant en question les idées reçues. Les connexions cuivre consommaient 1.8 watt par port (interface de commutation incluse), tandis que la consommation totale du système par la connexion optique active était de 3.9 watts. Il est également important de noter que, même si les connexions optiques actives consommaient indirectement plus d'énergie au niveau du système, la connexion optique elle-même consommait moins d'énergie, que la charge réseau soit faible ou élevée.

En revanche, la consommation électrique des connexions en cuivre a augmenté d'au moins 12 % lors d'une utilisation intensive. La différence entre les connexions optiques actives et les connexions en cuivre ne s'arrête pas là. Il faut également tenir compte du fait que la dissipation thermique diffère considérablement selon le type de câble, en fonction du régime thermique. Afin de mesurer des performances globales constantes, une illustration supplémentaire a été fournie, mettant en évidence l'avantage opérationnel de la connexion fibre optique sur des périodes de déploiement prolongées.

La connexion cuivre a présenté une latence d'environ 15 % sur une période de trente jours, tandis que la connexion fibre optique active a affiché des périodes de fonctionnement de 30 jours avec une latence fibre constamment inférieure à 5 %. Le rapport coût-performance reste favorable à la connexion cuivre, notamment pour les déploiements aux ressources budgétaires limitées et nécessitant une densité de ports maximale.

En résumé, toutes les données quantitatives montrent que la fibre optique est une meilleure solution pour le réseau dorsal de données central, tandis que le cuivre est plus adapté aux connexions de la couche d'accès périphérique. Pour les applications critiques à haute disponibilité, la fibre optique est le meilleur choix, même si le coût initial total est plus élevé.

Conclusion

Le choix du type de câble est déterminant pour les performances d'un réseau. Un câble inadapté peut entraîner une baisse immédiate du débit et des anomalies de performance. Lorsque les câbles sont conformes aux normes établies, ces dernières garantissent l'interopérabilité des périphériques qui y sont connectés et protègent contre les problèmes de compatibilité, souvent très coûteux et susceptibles de compromettre le fonctionnement critique de l'application.

Les caractéristiques du type de câble, sa longueur et ses besoins en énergie permettent de faire le meilleur choix, garantissant ainsi des investissements efficaces dans l'infrastructure. La performance ne dépend pas uniquement de l'adéquation du coût du câble à l'application prévue ; elle sera stable lorsque les caractéristiques du câble correspondent aux exigences du déploiement.

Les données comparatives quantitatives indiquent que la fibre optique est plus fiable pour l'infrastructure centrale, tandis que les solutions à base de cuivre offrent une rentabilité solide au niveau de l'accès. Des techniques permettent d'identifier la qualité du câblage et de protéger ainsi l'intégrité du signal et la fiabilité du réseau contre les câbles potentiellement contrefaits. Des méthodes d'approvisionnement basées sur les données vous permettront, en tant que décideurs, de comparer le coût d'investissement initial au coût total de possession, incluant la consommation d'énergie et la maintenance. Un audit régulier des câbles préviendra les goulots d'étranglement et garantira un débit constant, notamment lors des pics de trafic.
