Câble de brassage vs câble croisé : quelle est la différence dans les réseaux Ethernet ?

Le concept de réseau Ethernet est un principe fondamental des communications modernes ; il est donc extrêmement important de choisir le type de câble approprié pour garantir des connexions efficaces et fiables. Câbles patch Les câbles Ethernet classiques et croisés sont des types de câbles Ethernet. Bien qu'ils puissent sembler structurellement identiques extérieurement, leur composition interne et leur usage prévu diffèrent considérablement. La connaissance de ces différences permet aux professionnels et aux passionnés de réseaux Ethernet de configurer, dépanner et optimiser leurs réseaux de manière plus efficace.

Introduction

Les réseaux Ethernet utilisent différents types de câbles pour connecter des périphériques au sein d'un même réseau local (LAN). Les câbles de brassage (également appelés câbles droits) et les câbles croisés sont deux types de câbles courants. Un câble de brassage possède la même configuration de câblage à ses deux extrémités et sert généralement à connecter différents types de périphériques entre eux (par exemple, un PC à un commutateur ou un commutateur à un modem).

Un câble croisé inverse essentiellement les paires de transmission et de réception à chaque extrémité, ce qui permet de connecter deux appareils identiques et de les faire communiquer entre eux (comme deux ordinateurs ou deux commutateurs).

Comprendre la différence entre un câble de brassage et un câble croisé est essentiel pour résoudre les problèmes de connectivité et garantir le bon fonctionnement d'un réseau. Par exemple, connecter deux ordinateurs directement avec un câble de brassage, sans utiliser de câble croisé, peut provoquer des interférences et empêcher une communication correcte entre eux. Un câble croisé résout ce problème en inversant les paires de fils d'émission et de réception.

Les normes T568A et T568B décrivent le câblage des câbles CAT5e, CAT6 et CAT6a. Dans un câble de brassage, les deux extrémités sont câblées selon la même norme (T568A ou T568B). Dans un câble croisé, une extrémité est câblée en T568A et l'autre en T568B ; les fils croisent les paires de transmission et de réception.

Dans cet article, nous vous proposons une comparaison détaillée des câbles de brassage et des câbles croisés, des exemples pratiques d'utilisation de chaque type de câble, des schémas de câblage de base et nous répondons à quelques questions fréquemment posées afin de vous aider à choisir le câble le mieux adapté à vos besoins.

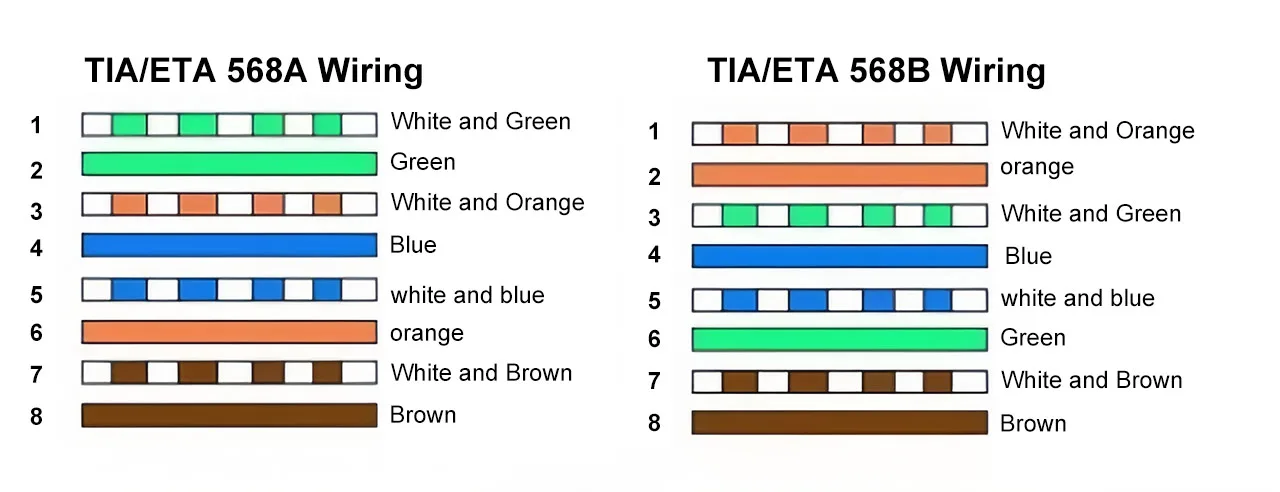

Comprendre les normes de câblage : T568A vs T568B

Les câbles Ethernet suivent deux normes principales : T568A et T568B. Ces normes définissent l’ordre des couleurs des huit fils torsadés en quatre paires à l’intérieur d’un connecteur RJ45. La principale différence entre T568A et T568B réside dans l’ordre des paires torsadées vertes et oranges.

• T568A – Blanc/Vert, Vert, Blanc/Orange, Bleu, Blanc/Bleu, Orange, Blanc/Marron, Marron
• T568B – Blanc/Orange, Orange, Blanc/Vert, Bleu, Blanc/Bleu, Vert, Blanc/Marron, Marron

Un câble de brassage utilise la même norme de câblage à chaque extrémité (T568A à une extrémité, T568B à l'autre), on parle alors de câble droit. Dans cette configuration, chaque broche correspond à la broche correspondante à l'autre extrémité, permettant ainsi la communication entre deux appareils.

Un câble croisé utilise un câblage T568A à une extrémité et un câblage T568B à l'autre ; cela inverse les paires de fils d'émission et de réception. Le câble croisé permet à deux appareils identiques de communiquer directement entre eux sans avoir besoin d'un autre dispositif tel qu'un commutateur ou un routeur.

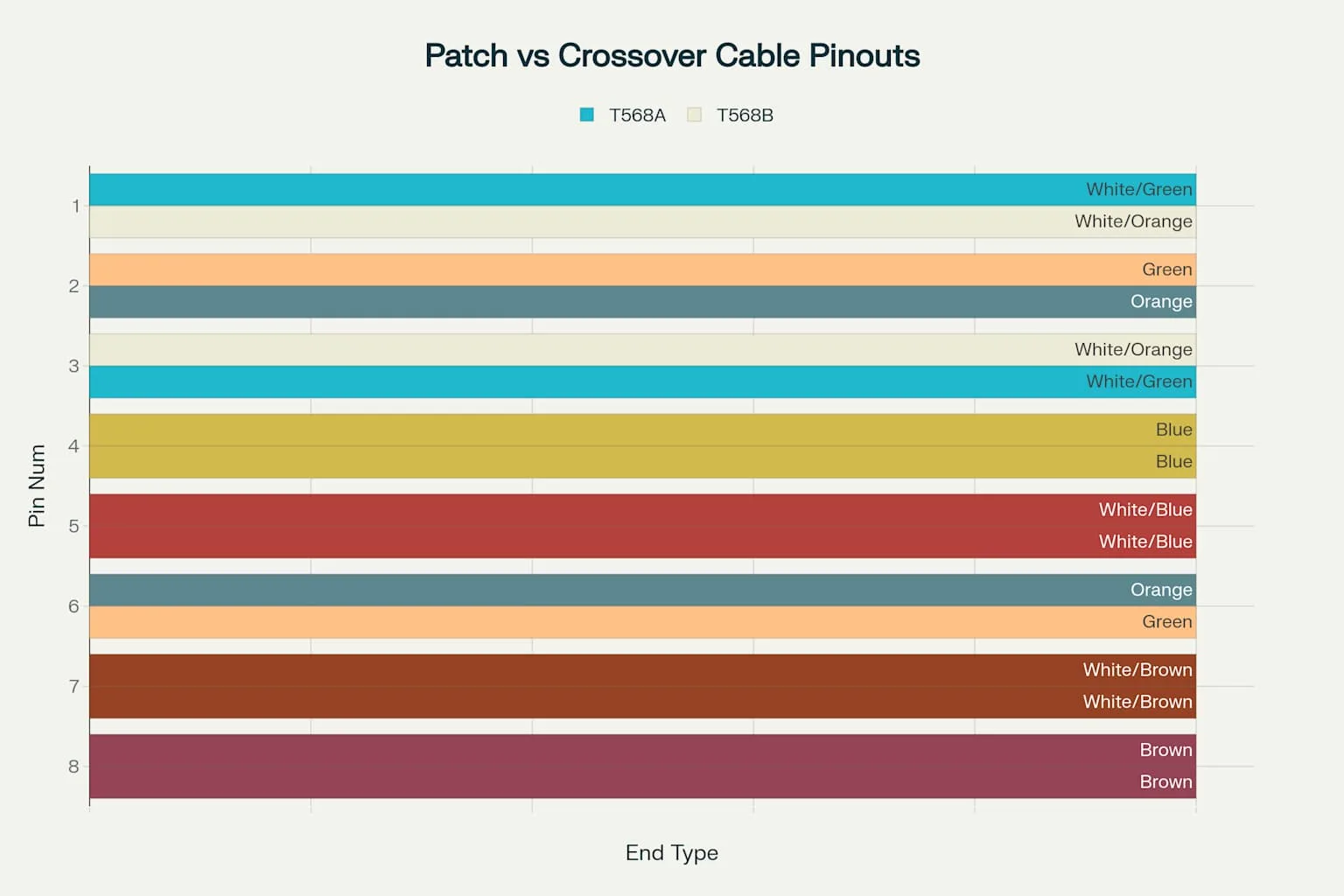

Vous trouverez ci-dessous un schéma de câblage des câbles de brassage et de croisement :

Schémas de câblage pour câbles de brassage et câbles croisés indiquant les numéros de broches et les couleurs des fils du câble de brassage (aux deux extrémités) selon les normes T568A et T568B :
Ce schéma montre que le câble de brassage conserve le même câblage aux deux extrémités, tandis que le câble croisé inverse les broches 1 et 3, et 2 et 6, permettant ainsi une communication entre appareils sans interface.

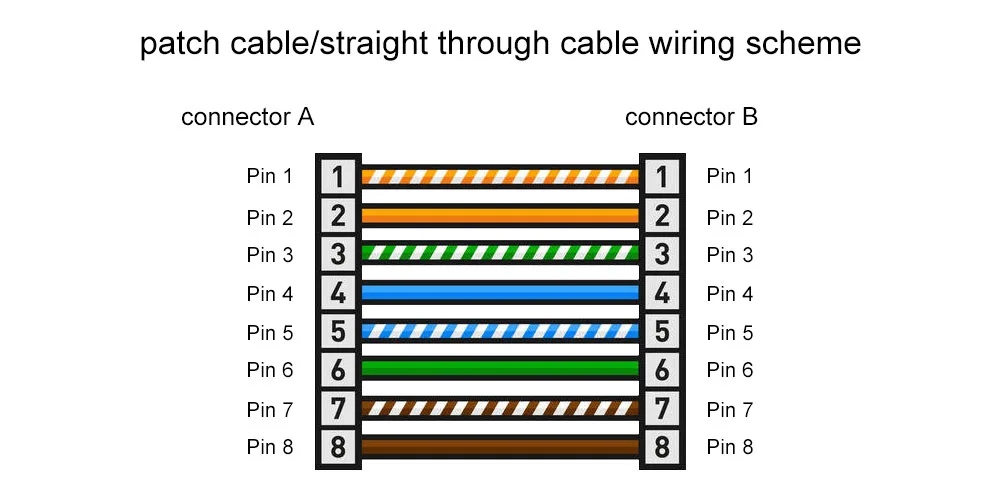

Qu'est-ce qu'un câble de raccordement ?

Également appelés câbles droits, les câbles de brassage constituent le type le plus courant de câble EthernetLes câbles de brassage possèdent la même configuration de câblage aux deux extrémités, soit T568A, soit T568B. Cela signifie qu'ils sont conçus pour connecter différents appareils utilisant la même configuration de câblage aux deux extrémités.

Scénarios d'utilisation typiques

Les câbles de brassage peuvent être utilisés pour connecter :

• PC à commuter
• Routeur vers modem
• Passer au panneau de brassage
• Infrastructure de l'appareil au réseau

Les câbles de brassage, ayant une configuration de fils identique, assurent la communication entre les appareils en alignant les broches d'émission de l'un avec les broches de réception de l'autre.

Pourquoi les câbles de brassage sont-ils si visibles ?

Le préfixe « conspicuous » signifie simplement visible et remarquable, ce qui caractérise les câbles de brassage dans un réseau domestique ou professionnel. Ces câbles sont conçus pour connecter des appareils et sont compatibles avec la quasi-totalité des équipements réseau courants. Ils existent en différentes catégories, telles que Cat5e, Cat6 et Cat6a, offrant des débits allant jusqu'à 1 Gbit/s, 10 Gbit/s ou plus, selon le fabricant et les équipements réseau utilisés.

Les cordons de brassage existent en différentes couleurs et peuvent être utilisés pour la gestion et l'identification des câbles dans un système de câblage structuré. Les couleurs les plus courantes sont le bleu, le gris et le blanc.

Autres utilisations

Les câbles de brassage peuvent être utilisés en dehors des réseaux informatiques. Par exemple, un câble de brassage peut relier une guitare à un amplificateur. Bien que ces câbles soient conçus pour des usages totalement différents, le terme « câble de brassage » désigne généralement tout câble court servant à connecter des appareils et des relais à un panneau de brassage, afin de relier des éléments d'une chaîne de signal.

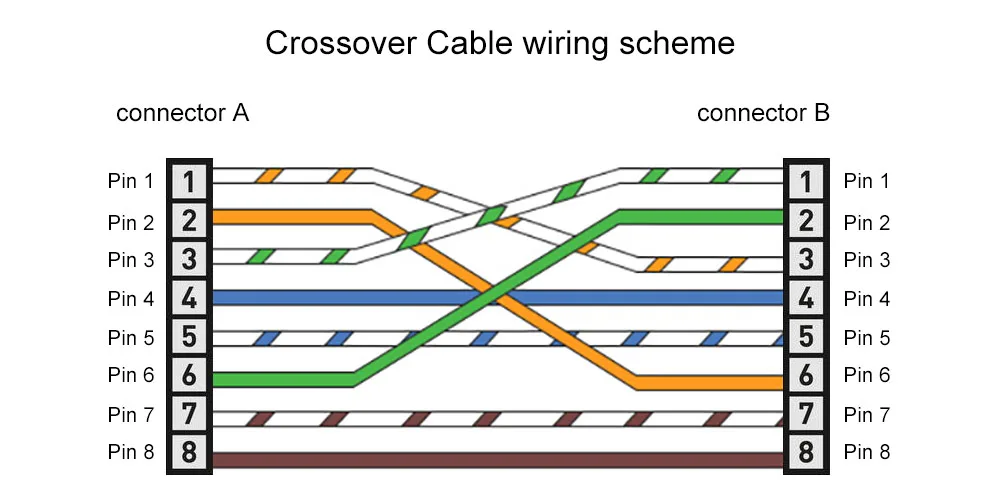

Qu'est-ce qu'un câble croisé ?

Un câble croisé possède un câblage différent d'un câble de brassage. Une extrémité utilise un câblage T568A et l'autre un câblage T568B, inversant ainsi les paires émission (TX) et réception (RX). Ce câblage est spécifiquement conçu pour connecter deux appareils aux fonctions similaires, comme deux ordinateurs ou deux commutateurs. L'utilisation d'un câble croisé permet de connecter deux appareils similaires sans passer par un périphérique intermédiaire tel qu'un commutateur ou un routeur.

Applications typiques

Les câbles croisés servent à connecter :

• Deux ordinateurs pour les transferts de fichiers ou les jeux multijoueurs
• Deux commutateurs pour étendre un réseau
• Deux routeurs pour relier les réseaux
• Deux concentrateurs (dans les technologies de réseau plus anciennes)

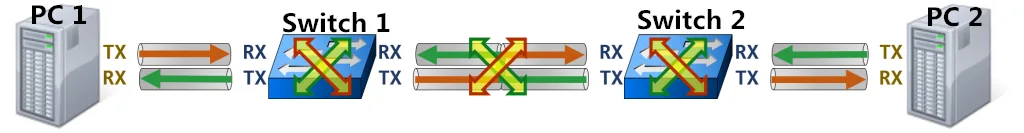

Pourquoi les câbles croisés sont nécessaires

Si deux appareils similaires sont connectés par un câble patch, ils émettront tous deux sur les mêmes broches, ce qui entraînera des collisions de signaux et une interruption de communication. Un câble croisé inverse les paires de broches d'émission et de réception, de sorte que la broche TX 1 d'un appareil est connectée à la broche RX 1 de l'autre.

L'effet de l'Auto MDI-X

De nombreux appareils modernes prennent en charge la fonction Auto MDI-X. Cette fonction détecte automatiquement le type de câble connecté et commute automatiquement les broches TX et RX de l'appareil en fonction du type de câble. L'Auto MDI-X a rendu les câbles croisés quasiment obsolètes, puisqu'un câble de brassage peut être utilisé même lorsque cela n'est pas nécessaire. Cependant, les câbles croisés restent indispensables dans les réseaux anciens, les applications industrielles ou les situations où l'Auto MDI-X n'est pas pris en charge.

Informations de câblage

Le câble croisé relie les broches 1 et 3, 2 et 6. Cette conception de câble croisé garantit un flux de signal correct et élimine les collisions.

Câble patch vs câble croisé : principales différences et cas d’utilisation.

Connaître les différences entre les câbles de brassage et les câbles croisés peut vous aider à configurer correctement un réseau ou à dépanner ce dernier.

Exemples dans un monde pratique

• Connexion PC à commutateur : pour connecter différents types de périphériques, vous utiliserez un câble de raccordement.
• PC à PC : lors d’une communication directe entre appareils sans commutateur, un câble croisé est utilisé.
• Passage à un autre commutateur : lors du raccordement de périphériques de commutation, un câble croisé est utilisé sauf si les périphériques prennent en charge la fonction Auto MDI-X.
• Appareils modernes : La plupart des appareils modernes négocient désormais automatiquement la nécessité d’un câble croisé ou d’un câble de brassage ; l’utilisation d’un câble de brassage fonctionne donc dans la plupart des situations.

Globalement, le niveau de performance obtenu en utilisant le type de câble approprié est bien supérieur à celui obtenu en effectuant un dépannage des câbles utilisés avec les périphériques réseau.

Comment identifier et fabriquer vos propres câbles croisés et de brassage

Identification des types de câbles

La première étape consiste à inspecter les couleurs des fils sur chaque terminaison de connecteur RJ45 afin de déterminer si le câble est un câble patch ou un câble croisé.

• Les câbles de brassage auront la même séquence de couleurs à partir du même point.
• Les câbles croisés échangeront les paires orange et verte (broches 1 et 3 et 2 et 6).

Fabrication d'un câble croisé

Pour fabriquer un câble croisé, suivez ces étapes simples :

1. Retirez la gaine et démêlez les fils.
2. D'un côté, alignez les fils selon la norme T568A et de l'autre côté selon la norme T568B.
3. Coupez les fils pour qu'ils soient de même longueur.
4. Insérez les fils dans le connecteur RJ45 et sertissez-les.
5. Testez le câble, éventuellement, avec un testeur de câbles.

Outils nécessaires:

• Dénudeur de câbles
• Pince à sertir RJ45
• les Connecteurs RJ45
• Testeur de câble (Optionnel)

Conseils:

• Vérifiez toujours l'ordre des fils avant de les sertir.
• Assurez-vous toujours que les fils sont bien enfoncés dans le connecteur.
• Toujours tester les câbles avant de les déployer.
• Manipulez toujours les câbles de manière à ne pas les endommager.

Quelques autres concepts à considérer

• Câble croisé inversé : utilisé dans certaines applications spécifiques.
• Câble croisé double : celui-ci comporte 2 connexions croisées pour faciliter les conceptions de réseaux complexes.

Sujets avancés : Auto MDI-X, câbles de retournement et câblage des panneaux de brassage

Technologie Auto MDI-X

La technologie Auto MDI-X reconnaît le type de câble et configure les périphériques et les ports, rendant les câbles croisés obsolètes. Auto MDI-X simplifie la mise en place des réseaux tout en réduisant les erreurs de câblage.

Câbles de retournement

Les câbles rollover (également appelés câbles de console de commutation) possèdent un câblage inversé, permettant ainsi aux ordinateurs de se connecter aux consoles des périphériques réseau à des fins d'administration. Ces câbles se distinguent des câbles de brassage standard et des câbles croisés. Ils sont généralement plats pour faciliter leur transport et leurs pistes sont de couleur bleu clair.

Panneau de brassage et gestion des câbles

La gestion des câbles d'un panneau de brassage doit être effectuée avec soin : un cheminement organisé, un étiquetage précis et l'utilisation de gestionnaires de câbles permettent de réduire les tensions tout en assurant une bonne ventilation. Le recours aux schémas de câblage garantit une distribution uniforme, évitant ainsi les malentendus et les complications lors des interventions sur la console, des diagnostics ou des mises à niveau du réseau.

Bien choisir et gérer vos câbles est la meilleure façon de garantir l'efficacité et l'évolutivité de votre ingénierie réseau.

Questions fréquemment posées

Q1 : Qu'est-ce qui établit la différence entre un câble de brassage et un câble croisé ?

Les deux extrémités d'un câble de brassage ont un câblage identique ; les câbles croisés inversent les positions des paires d'émission et de réception.

Q2 : Puis-je remplacer un câble croisé par un câble de brassage ?

Oui, avec Auto MDI-X ; non, sinon.

Q3 : Comment savoir quand utiliser un câble croisé ?

Lors de la connexion directe de deux appareils identiques l'un à l'autre (sans commutateur intermédiaire).

Q4 : Qu'est-ce que l'Auto MDI-X ?

C'est une technologie qui s'adapte en fonction du type de câble.

Q5 : Comment puis-je identifier un câble de brassage et un câble croisé en les regardant ?

En comparant la couleur du fil à l'intérieur du connecteur RJ45.

Q6 : Puis-je connecter deux ordinateurs directement l'un à l'autre sans commutateur ?

Oui, en utilisant un câble croisé ou si votre appareil prend en charge la fonction Auto MDI-X.

Q7 : Que sont les normes T568A et T568B ?

Normes de câblage pour les câbles Ethernet qui définissent l'ordre des fils.

Conclusion

Il est essentiel de connaître la différence entre les câbles de brassage et les câbles croisés pour une utilisation efficace des réseaux Ethernet. Choisir le bon câble en fonction du type d'appareils et des besoins du réseau garantit une connexion optimale, réduisant ainsi les problèmes de connectivité et améliorant les performances. Heureusement, la technologie Auto MDI-X a simplifié le choix du câble, mais une bonne compréhension du câblage reste indispensable, notamment pour les équipements anciens ou les appareils nécessitant un câblage spécifique.

La fabrication, le test et la maintenance corrects des câbles garantissent des réseaux fiables et évolutifs. La compréhension et la maîtrise des concepts fondamentaux du câblage permettent aux professionnels et aux passionnés de créer des réseaux fiables capables de répondre aux exigences élevées actuelles en matière de communication.
