FAQ pour les utilisateurs de modules optiques : Réponses rapides aux questions des utilisateurs, réduction de la charge du service client

Imaginez ceci : il est 2 heures du matin et votre réseau est hors service. Le système de surveillance affiche «module optique Vous rencontrez une erreur et vous restez planté devant les messages d'erreur, sans savoir comment la résoudre. Toutes ces questions sans réponse sur les SFP et les problèmes de dépannage des QSFP contribuent à la gestion d'un nombre considérable de tickets d'assistance. Face à l'afflux constant de demandes concernant les SFP, les équipes d'assistance sont submergées de requêtes, émanant de tous les clients et portant sur des problèmes tels que la détection des modules, les problèmes de compatibilité et les pertes de signal. Cette FAQ SFP tout-en-un apporte une solution immédiate aux problèmes de dépannage les plus courants des modules optiques, qui mobilisent efficacement vos ressources d'assistance. Tous les scénarios courants sont abordés, de la complexité du codage des fournisseurs aux irrégularités liées au type de fibre. Nous vous proposons des solutions concrètes. Pour des conseils professionnels sur le nettoyage des SFP et la gestion de la contamination, consultez notre guide complet. Techniques de nettoyage des modules optiques et recommandations d'outils Ce guide permet de réduire les rapports d'erreurs et les remplacements inutiles.

Pourquoi mon module SFP n'est-il pas détecté par le commutateur ?

Les limitations imposées au codage des fournisseurs sont comparables aux videurs rémunérés d'un bar huppé. Les principaux fabricants de commutateurs intègrent des verrous de firmware qui bloquent activement les modules tiers. Dans le cas des commutateurs Cisco, HP et Juniper, la réponse habituelle consiste à afficher un message indiquant « émetteur-récepteur non pris en charge » après la détection du matériel tiers. Ce processus ressemble à un protocole d'établissement de liaison qui a mal tourné. Autrement dit, le commutateur interroge l'EEPROM du module pour obtenir les codes du fournisseur. Par exemple, dans le cas d'un commutateur Cisco, cela soulève des questions quant à la compatibilité et la validation du matériel avec le commutateur. Pour en savoir plus sur les problèmes de détection des modules et les blocages imposés par les fournisseurs, consultez [lien manquant]. Pourquoi les modules SFP ne sont-ils pas détectés ?.

La connexion physique est souvent le facteur le plus négligé lors du dépannage des modules SFP. Ces modules doivent être parfaitement alignés par rapport au châssis. Un décalage angulaire de seulement 0.2 mm, par exemple, empêchera tout contact avec le fond de panier du commutateur. Isolez le module suspecté de poser problème. Vérifiez l'état des broches du connecteur : présence d'oxydation, de débris ou de dommages. Si le module semble en bon état, nettoyez les contacts avec de l'alcool isopropylique et un chiffon non pelucheux. Reconnectez le module en le faisant légèrement pivoter jusqu'à ce qu'il soit bien enclenché et que vous entendiez le clic de verrouillage. Consultez notre guide pour apprendre à manipuler et installer correctement les modules SFP et éviter d'endommager le matériel. Guide ultime SFP Safe Plug-and-Play, assurant ainsi la stabilité du réseau.

Les diagnostics au niveau des ports peuvent révéler des problèmes matériels qui ne sont pas toujours directement observables. Les méthodes de vérification de la détection des modules varient selon les fabricants, et tous les ports d'un commutateur Ethernet peuvent tomber en panne sans déclencher d'alarme. Il est conseillé de tester le même module sur des ports adjacents pour identifier les pannes côté commutateur. Comparez le port avec des modules compatibles. De nombreuses questions se posent quant à la compatibilité avec les modules. La meilleure méthode consiste à identifier précisément le module si vous connaissez ses caractéristiques internes et si le commutateur est capable de détecter tout module inconnu.

Un cycle de température peut résoudre certains problèmes de reconnaissance intermittents. Redémarrez le commutateur en laissant les modules insérés. La dilatation thermique pourrait rétablir une connexion électrique instable, à l'origine de la non-reconnaissance d'un module en fonctionnement normal.

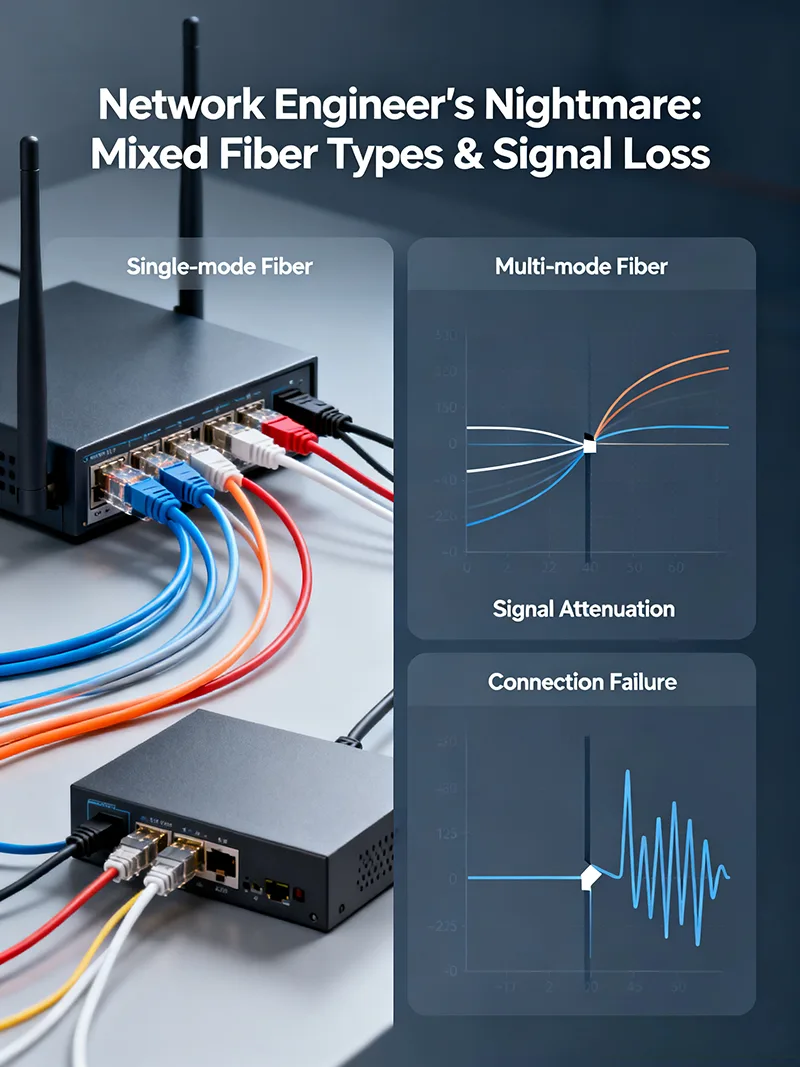

Le cauchemar de l'ingénieur réseau : les types de fibres mixtes et la perte de signal

Le lundi matin de Sarah a commencé par une avalanche d'appels paniqués concernant des coupures intermittentes sur le réseau fibre optique. Les nouvelles connexions 10 Gb/s qu'elle avait installées avec tant de soin fonctionnaient parfaitement pendant quelques minutes, avant de tomber en panne sans prévenir. Et puis, c'est devenu pire : de façon totalement imprévisible, la connexion se rétablissait toute seule à des moments aléatoires de la journée. Qui n'apprécie pas un peu de mystère le lundi matin ?

Quel était donc le problème ? Comme souvent, les modules SFP étaient à nouveau à l'origine des dysfonctionnements. En l'occurrence, il s'agissait de modules SFP monomodes connectés à des câbles à fibres optiques multimodes. Pour reprendre l'analogie avec un pointeur laser essayant de viser à travers du verre dépoli, la transmission était perturbée par les interférences que nous avons constatées lors de la vérification des spécifications des modules et de l'analyse du type de câble à fibres optiques. Les modules monomodes transmettent les données aux longueurs d'onde de 1 310 nm ou 1 550 nm sur une fibre à cœur de 9 microns, tandis que les systèmes multimodes transmettent à 850 nm sur une fibre à cœur de 50 microns ou 62.5 microns.

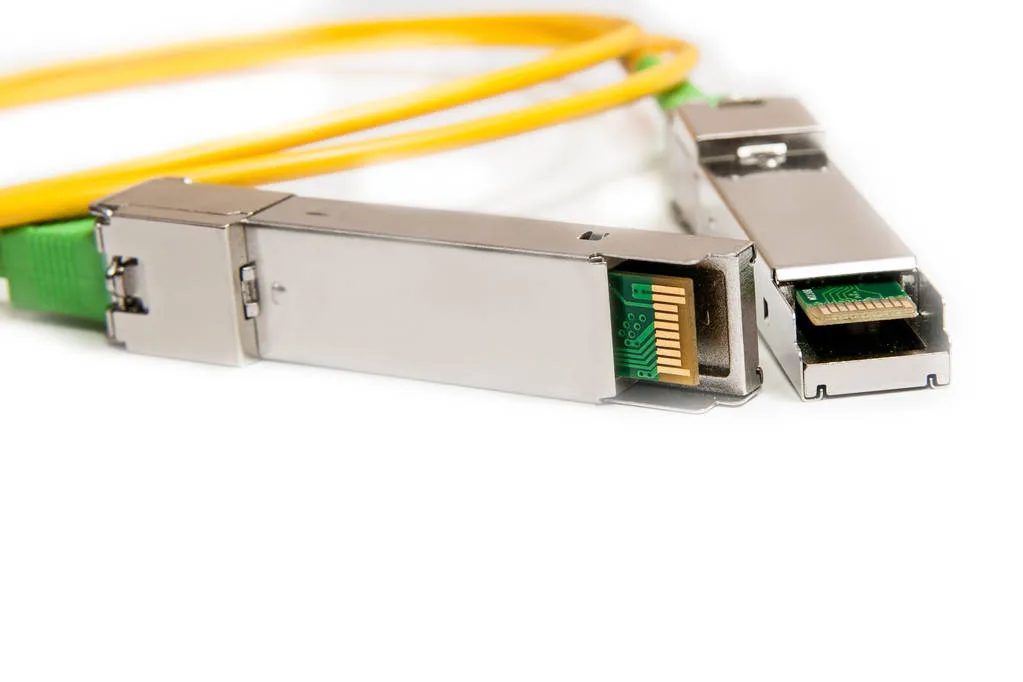

Les différences de longueur d'onde dans les réseaux de fibres optiques provoquent un véritable chaos invisible ! L'incompatibilité fondamentale entre les fibres monomodes et multimodes entraîne une atténuation du signal, affectée par la température et les vibrations, ce qui se traduit par un comportement imprévisible de la liaison.

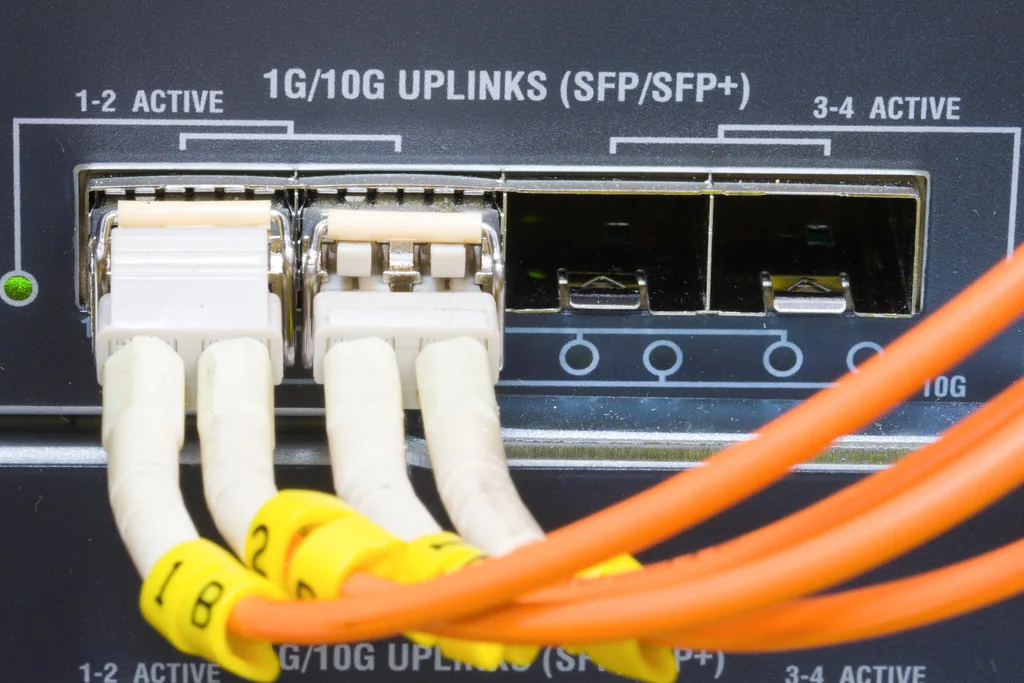

Une simple inspection visuelle aurait facilement permis d'identifier ce scénario de dépannage SFP coûteux. Câble à fibre optique Les gaines jaunes indiquent la présence de fibres monomodes à cœur de 9 microns. À l'inverse, les gaines orange ou turquoise indiquent la présence de fibres multimodes, à cœur de 50 microns ou de 62.5 microns respectivement.

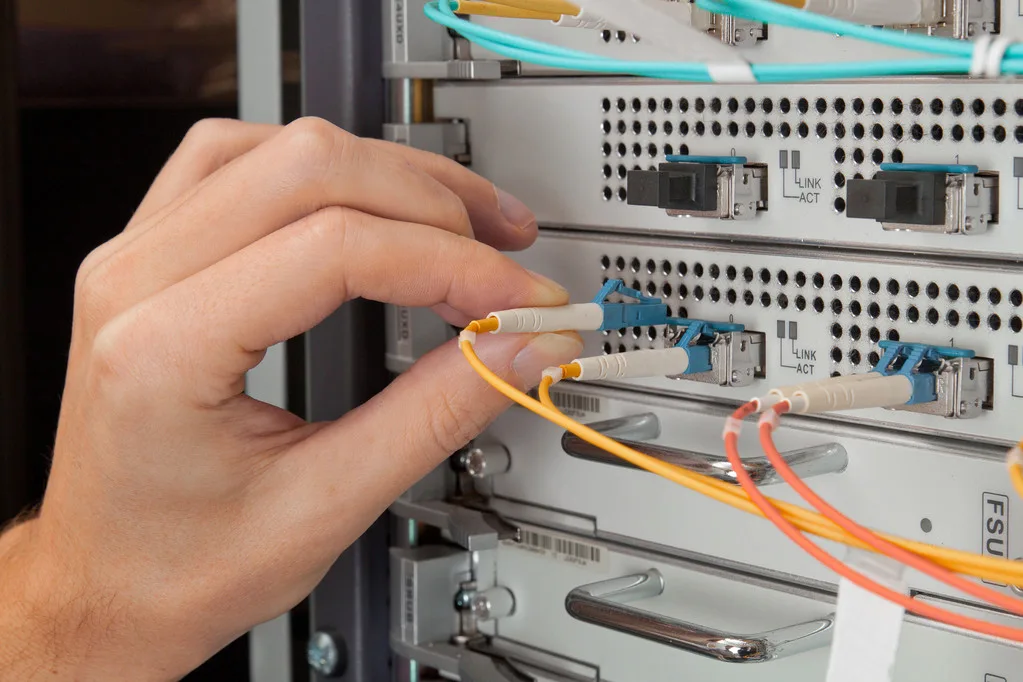

Outre la couleur de la gaine de la fibre optique, celle des connecteurs constitue un autre indice permettant de vérifier la compatibilité entre la fibre et les modules. Les connecteurs bleus sont généralement associés aux câbles monomodes, tandis que les connecteurs beiges indiquent une fibre multimode. Cependant, certains fabricants utilisent des codes couleurs différents ; par conséquent, un examen visuel de la gaine du câble reste plus fiable.

En consultant les spécifications du module du fabricant et en vérifiant le type de fibre, on éliminera les conjectures lors de l'évaluation de la cause du problème : monomode Modules SFP Les modules SFP doivent être utilisés avec de la fibre monomode, et les modules multimodes avec de la fibre multimode. L'utilisation simultanée des deux types de modules garantit des scénarios de dépannage SFP imprévisibles pour les ingénieurs et les utilisateurs de réseau ! Pour des protocoles détaillés et des stratégies de nettoyage, consultez la documentation. Maintenance et nettoyage des modules optiques.

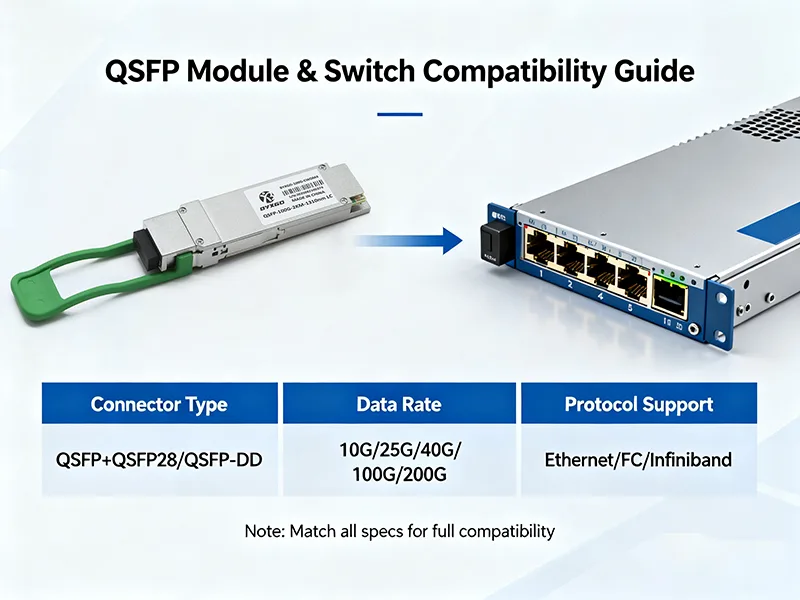

Comment savoir si mon module QSFP est compatible avec mon commutateur ?

L'évolution des normes QSFP est comparable à celle des générations de smartphones : chaque nouvelle version offre des fonctionnalités supplémentaires, mais la rétrocompatibilité demeure problématique. Alors que les modules QSFP28 prennent en charge des vitesses de 100 Gbit/s, les modules QSFP+ sont limités à un débit maximal de 40 Gbit/s, et les normes QSFP de base d'origine offraient un débit maximal de 4 × 10 Gbit/s.

L'un des sujets les plus fréquemment abordés dans la FAQ relative aux modules QSFP concerne les défaillances des câbles de dérivation. QSFP + à SFP + Un câble de dérivation permet de diviser un port 40G en quatre connexions 10G. De nombreux commutateurs nécessitent la saisie de commandes spécifiques pour activer cette fonction.

Les différents fournisseurs de commutateurs proposent différentes approches pour la prise en charge de la compatibilité QSFP. Par exemple, la gamme Cisco ASR9000 prend en charge l'utilisation de Modules QSFP28 Cependant, certaines options tierces sont limitées par la validation du firmware. Les commutateurs Juniper EX4600 prennent en charge les modules QSFP+, mais restreignent l'utilisation des câbles de dérivation à des ports spécifiques. Les matrices de compatibilité simplifient la gestion de la compatibilité QSFP pour les administrateurs de commutateurs. Il est important de comprendre l'importance de la prise en charge PoE et des considérations d'alimentation dans les commutateurs. Pourquoi les commutateurs SFP PoE sont importants.

Par exemple :

• Cisco Nexus : prise en charge des modules QSFP28/QSFP+, le dérivage nécessite une configuration d'interface.
• Arista 7050 : Prise en charge native du QSFP28 avec détection automatique des sorties
• HP FlexFabric : compatible QSFP+, nécessite la configuration manuelle des câbles de dérivation

Enfin, les différences de format posent un problème physique susceptible de survenir lors de l'installation. Bien que les modules QSFP28 et QSFP+ occupent le même châssis, leur dégagement de chaleur diffère. Si le châssis d'un commutateur est densément configuré, le refroidissement devient un enjeu crucial, notamment pour les différents types de modules. Découvrez l'importance du brochage pour la réussite de l'installation. Pourquoi le brochage des modules SFP est plus important que vous ne le pensez.

Un autre point à prendre en compte est la compatibilité du firmware interne lors du dépannage des modules QSFP. Si un commutateur exécute un firmware incompatible, il peut rejeter un module QSFP28 en se basant sur les firmwares pris en charge, même si la compatibilité est avérée. Il est donc impératif de toujours vérifier que les exigences minimales du firmware sont bien respectées avant de déployer un environnement QSFP mixte.

Échecs de sauvegarde de bases de données : quand la température nuit aux performances des SFP

Marcus vivait un véritable cauchemar. La base de données échouait systématiquement lors des sauvegardes entre minuit et 4 heures du matin. Après une enquête approfondie et des modifications, aucun problème de stockage, de traitement des données ou de congestion du réseau n'a été constaté. La seule explication plausible était la température dans la salle des serveurs où se trouvaient les modules SFP. À chaque fois que le système de refroidissement de la salle des serveurs était activé aux heures de pointe, le module laser se dégradait et sortait de ses spécifications de fonctionnement en raison des variations de température. Découvrez comment la température influence les performances et la durée de vie des modules SFP en consultant notre article. Guide ultime sur la température des modules SFP.

La dégradation des performances due à la température est un phénomène bien connu, souvent comparé au fonctionnement d'un moteur automobile par températures extrêmes. Les diodes laser des modules SFP ne font pas exception. Dès que la température de fonctionnement dépasse environ 70 °C ou les limites de fonctionnement, une dérive de longueur d'onde se produit, dégradant les liaisons de transmission optique. Toute fluctuation des paramètres de fonctionnement entraîne une dégradation, et des problèmes de stabilité de liaison apparaissent à mesure que les contraintes thermiques s'accumulent au cours d'un cycle thermique quotidien. Avec l'augmentation de la température, le courant de seuil du laser augmente, parfois de façon exponentielle. Cette augmentation du courant de seuil entraîne une diminution de la puissance de sortie et une réduction de la durée de vie des composants SFP.

Les modules SFP présentent une dégradation prévisible de leurs performances sous l'effet des variations de température. Par exemple, une augmentation de température de 10 °C se traduit généralement par une baisse de 0.1 dB de la sensibilité de réception. La puissance d'émission diminue avec l'élévation de température, ce qui engendre des performances de liaison asymétriques et peut rendre difficile l'interprétation des défaillances des composants SFP.

D'autres variables liées à l'installation incluent les attitudes et l'aggravation de la dégradation due à la température. Des facteurs tels que le refroidissement actif et les interventions de maintenance, planifiées ou non, impliquant les systèmes de chauffage, ventilation et climatisation (CVC) et les équipes de nettoyage, créent des gradients thermiques. En effet, la circulation de l'air à l'intérieur du rack et d'autres facteurs engendrent des points chauds. Les méthodes de refroidissement classiques entraînent souvent une hausse de température supplémentaire de 15 à 20 °C. Par conséquent, d'autres variables peuvent, dans certaines configurations, induire un déséquilibre thermique et des inexactitudes dans la description de l'installation des modules SFP, par rapport aux attentes initiales et idéales communiquées.

Les vibrations des ventilateurs de refroidissement perturbent le fonctionnement des modules SFP, accentuant la dégradation de leurs performances. Les micro-vibrations générées par les systèmes de climatisation, qui s'activent et se désactivent régulièrement, provoquent un desserrement des circuits électriques et, à terme, une fragilisation des connexions. L'effet cumulatif des variations de température au sein de ces ensembles réduit encore la durée de vie des composants optiques.

La poussière s'accumule à l'intérieur des cages SFP, créant une isolation thermique. Cette poussière restreint la circulation de l'air ou s'accumule au fil du temps, empêchant une ventilation suffisante pour une dissipation thermique adéquate. En présence de poussière ou d'isolation, les températures augmentent fréquemment et dépassent souvent les limites de fonctionnement « sûres » des modules et de leurs composants lors des pics de consommation, lorsque les modules fonctionnent à leur capacité de bande passante maximale.

Ces constats soulèvent la question de la puissance optique acceptable pour une liaison fibre optique, en fonction des applications concernées. Les modules courte portée ont généralement une plage d'utilisation d'environ -14 dBm et +1 dBm en réception. Les modules longue portée de type SFP nécessitent des tolérances plus strictes afin de garantir une transmission sans erreur sur de longues distances.

Que signifient ces messages d'erreur énigmatiques et comment les corriger ?

« RX_LOS » signifie « Perte de signal à la réception », indiquant que votre module SFP ne reçoit plus de signal. Imaginez une lampe torche dont les piles sont déchargées et qui éclaire une pièce sombre. Généralement, une déconnexion physique de la fibre optique ou une alimentation très faible provoque le déclenchement systématique de cette alarme.

Les « erreurs CRC » signifient qu'une interruption s'est produite lors de la transmission de vos données, un peu comme des parasites sur une station de radio. De nombreuses erreurs CRC, en particulier, peuvent entraîner une baisse de la qualité du signal, sans pour autant signifier une rupture complète de la liaison. Généralement, des facteurs environnementaux tels que des variations brusques de température ou des vibrations provoquent des pics d'erreurs CRC.

Le message « Émetteur-récepteur non pris en charge » indique que les mécanismes de verrouillage du fournisseur ont échoué et que le module SFP ne reconnaît pas le code du fournisseur tiers. Il s'agit d'un problème de configuration qui doit être résolu par un administrateur, et non par un remplacement de matériel. Le firmware du commutateur bloque intentionnellement les émetteurs-récepteurs tiers via le code du fournisseur, car il a été explicitement informé que le module vérifié n'était pas conforme aux spécifications d'usine.

L'erreur « GBIC invalide » indique que les commutateurs n'ont détecté aucune communication électrique provenant de l'EEPROM du module SFP. Ce type d'erreur est fréquent lors du dépannage des modules SFP et peut être dû à des données d'identification corrompues ou, plus souvent encore, à une simple connexion physique défectueuse.

Les erreurs de configuration ne sont pas toutes signalées par des anomalies matérielles. Des problèmes de compatibilité avec le fournisseur peuvent entraîner le rejet systématique du module par l'appareil dès son insertion. À l'inverse, la dégradation du matériel provoque une fiabilité défaillante du système, avec des erreurs intermittentes, dont le problème s'aggrave avec le temps.

Bien que la procédure d'effacement des erreurs varie d'un fabricant à l'autre, le processus reste généralement similaire. Lorsqu'il est impératif de redémarrer une interface affectée via les commandes d'arrêt/de redémarrage administratif, un problème de délai d'attente de communication est généralement résolu. De même, le retrait puis la réinsertion d'un module physique réinitialise les connexions électriques et permet à l'appareil d'effacer les erreurs persistantes.

En résumé, une panne matérielle est signalée par une augmentation de la fréquence des erreurs, malgré le contrôle des facteurs environnementaux. Dans ce cas, rendez service à votre client et installez un module de remplacement, même si la dégradation du réseau persiste, plutôt que de perdre du temps à tenter de réinitialiser un composant défectueux, ce qui vous empêchera de poursuivre la documentation de dépannage SFP.

La leçon à 500 $ : Prévenir la surchauffe des modules SFP longue distance

David a commis une erreur coûteuse en quelques secondes seulement en connectant directement deux modules SFP 80 km parfaitement fonctionnels à l'aide d'un câble de raccordement pour « effectuer quelques tests rapides ». La puissance du laser émis par l'un des modules a instantanément saturé le récepteur sensible de l'autre. Un équipement spécialisé d'une valeur de 1 000 $ s'est retrouvé inutilisable et bon à jeter.

Une surcharge du signal d'entrée optique détruit les photodiodes du récepteur, de la même manière qu'un contact direct avec le soleil endommage la rétine humaine. Les modules SFP longue distance émettent à des niveaux de puissance de +5 dBm à +8 dBm afin de compenser l'atténuation due à la fibre optique sur de longues distances. Les récepteurs standard sont conçus pour recevoir des niveaux de puissance maximaux de -3 dBm à -1 dBm pour fonctionner en toute sécurité. Une différence de puissance de 8 à 11 dB sature instantanément la photodiode et provoque des dommages irréversibles au récepteur.

La connexion directe entre des sources de forte puissance et des récepteurs sensibles engendre un déséquilibre de puissance dû au dépassement des limites admissibles. L'utilisation d'un atténuateur optique est donc nécessaire avant de connecter un module longue distance en configuration dos à dos. Un atténuateur optique fixe, offrant une atténuation de 10 à 15 dB, permet d'éviter une surcharge immédiate susceptible d'endommager la photodiode.

La surveillance optique numérique (DOM) protège en temps réel contre les surcharges électriques. Les modules SFP compatibles avec la génération de données DOM transmettent la puissance d'émission, la puissance de réception, la température et le courant de polarisation via des registres EEPROM. La surveillance et le reporting dynamiques des modules permettent d'alerter les opérateurs et de prévenir les problèmes coûteux liés aux modules SFP, souvent dus à des défaillances soudaines.

Les seuils d'alarme déclencheront des alertes en cas de situation dangereuse. Si la puissance de réception dépasse -1 dBm, les capteurs déclencheront également une alarme, situation nécessitant une intervention immédiate en raison de la surcharge du récepteur. Une puissance d'émission inférieure aux spécifications peut entraîner une défaillance du laser ou le déclenchement de la protection thermique.

Cet article explique les mesures préventives permettant d'éviter les dommages accidentels lors du montage et des tests. Il est impératif de vérifier la compatibilité des niveaux de puissance avant tout branchement direct. La meilleure solution consiste à utiliser un wattmètre optique pour contrôler les niveaux de sortie réels, plutôt que de se fier uniquement aux spécifications de chaque module.

Utilisez des atténuateurs optiques variables pour une protection ajustable supplémentaire, notamment pour l'atténuation rencontrée lors de déploiements SFP à distance mixte qui doivent respecter différents budgets de puissance au sein d'une même infrastructure réseau.

Les 5 principaux problèmes liés aux SFP qui génèrent 80 % des tickets d'assistance

L'analyse des tickets internes révèle des schémas prévisibles concernant les problèmes clients, qui saturent les files d'attente du support. Cinq problèmes principaux génèrent environ 4 200 tickets par mois et par client entreprise. La complexité de la résolution est très variable : certains problèmes peuvent être résolus en libre-service, tandis que d'autres nécessitent l'intervention d'un expert.

Les problèmes de compatibilité avec les fournisseurs représentent la majeure partie des tickets d'assistance, avec 1 680 demandes par mois. Le temps de résolution moyen de ces problèmes est de 45 minutes lorsque les clients ont un accès bref et séquentiel à l'interface en ligne de commande. Le taux de résolution autonome semble atteindre 85 % lorsque les clients ont accès à la documentation appropriée.

Les problèmes de compatibilité de fibre optique génèrent en moyenne 840 tickets par mois, avec un délai de résolution moyen de 30 minutes. Nous avons constaté qu'une formation à l'identification visuelle des problèmes de compatibilité de fibre optique réduit de 72 % le nombre de tickets supplémentaires. La plupart des clients résolvent leurs problèmes de compatibilité visuelle de fibre optique après avoir appris à les identifier lors du premier appel.

Les problèmes de connexion génèrent en moyenne 672 tickets par mois et nécessitent un délai de résolution de 15 minutes. Nous avons constaté que la formation des clients aux vérifications physiques lors de l'installation semble réduire considérablement le nombre de tickets récurrents pour ces problèmes. Le client peut ainsi effectuer des opérations de nettoyage mineures et résoudre 60 % de ses problèmes de connexion sans avoir recours au support technique.

La formation préventive améliore considérablement l'efficacité du support. Les clients ayant bénéficié d'une formation préventive soumettent en moyenne 67 % de tickets en moins sur une période de 12 mois. De plus, une documentation FAQ complète sur le support technique contribue à réduire le taux d'escalade et à améliorer le taux de résolution au premier contact pour les tickets restants nécessitant une intervention humaine.

Urgence nocturne du responsable informatique : Matrice de décision « Nettoyer ou remplacer »

À minuit, Rachel a vécu son pire cauchemar : des liaisons de production critiques ont lâché lors de mises à jour du système. Face à une perte de revenus de 50 000 $ par heure, il fallait prendre des décisions rapides : nettoyer les modules contaminés ou les remplacer par des pièces de rechange d’urgence pour maintenir l’activité.

Je considère les indicateurs visuels de contamination comme des indicateurs de diagnostic immédiats permettant d'orienter la prise de décision concernant la maintenance des modules SFP. La présence de dépôts bruns ou noirs sur la face du connecteur indique une contamination environnementale et justifie un nettoyage. Si la férule en céramique est fissurée ou si les broches du connecteur sont endommagées, le module doit être remplacé immédiatement car il est irrémédiablement endommagé.

L'analyse des profils de dégradation des performances des modules permet de distinguer les modules récupérables des modules irrémédiablement endommagés. Par exemple, en cas de connectivité intermittente et de taux d'erreur élevés, un nettoyage est généralement indiqué. En l'absence de signal et si la puissance optique est nulle, le laser du module est défectueux et doit être remplacé.

L'analyse coûts-avantages privilégie le nettoyage d'un module de moins de 18 mois. Le coût des fournitures nécessaires au nettoyage est d'environ 15 $ par intervention, tandis que le remplacement d'un module spécialisé coûte entre 200 $ et 800 $. En règle générale, si les problèmes de performance sont liés à une contamination environnementale, le nettoyage permet de résoudre ces problèmes dans plus de 75 % des cas.

L'urgence de la situation modifie la grille de décision dans ces cas critiques. D'un point de vue opérationnel, une application essentielle peut nécessiter le remplacement du module plutôt que d'attendre 30 minutes pour voir si un nettoyage résout le problème. Le temps est relatif, mais il est parfois possible de disposer d'un module de rechange pendant le nettoyage.

En cas d'urgence, la sécurité et le rétablissement du réseau priment toujours sur l'optimisation du cycle de vie des modules. Lors du dépannage d'un module SFP (module enfichable à petit facteur de forme), il est essentiel de trouver un équilibre entre les besoins opérationnels immédiats du réseau et les stratégies d'investissement à long terme dans les équipements afin de garantir la continuité des performances du réseau.

Conclusion

En planifiant la prévention, vous pouvez prendre des mesures systématiques pour réduire le volume des demandes d'assistance courantes. Recherchez des fournisseurs compatibles afin que les modules SFP soient testés pour leur fiabilité de rejet avant remplacement. Formez vos utilisateurs à identifier les connexions fibre optique MTP ou LC endommagées afin d'éviter de remplacer des modules SFP parfaitement fonctionnels, simplement à cause d'épissures incorrectes.

Priorités pour une expérience utilisateur optimale : Former les groupes d’utilisateurs, à l’échelle de l’entreprise ou au niveau local, afin d’améliorer le dépannage de base des modules SFP pour les cinq principaux contributeurs au support technique. Créer et diffuser des matrices de décision pour minimiser les coûts et les situations d’urgence. Prévoir une analyse technique détaillée du coût total des modules SFP, en tenant compte des décisions de financement antérieures, une fois les modules déployés et utilisés. À partir de quel seuil moyen le délai de livraison moyen des modules SFP des cinq fournisseurs deviendra-t-il préoccupant et justifiera-t-il leur remplacement ?

Améliorez l'efficacité opérationnelle du support en planifiant une solution de gestion préventive des modules et réduisez le support réactif qui peut utiliser des ressources inutiles et frustrer vos clients utilisateurs.
