Testeur OTDR PON multifonction intelligent NK6000

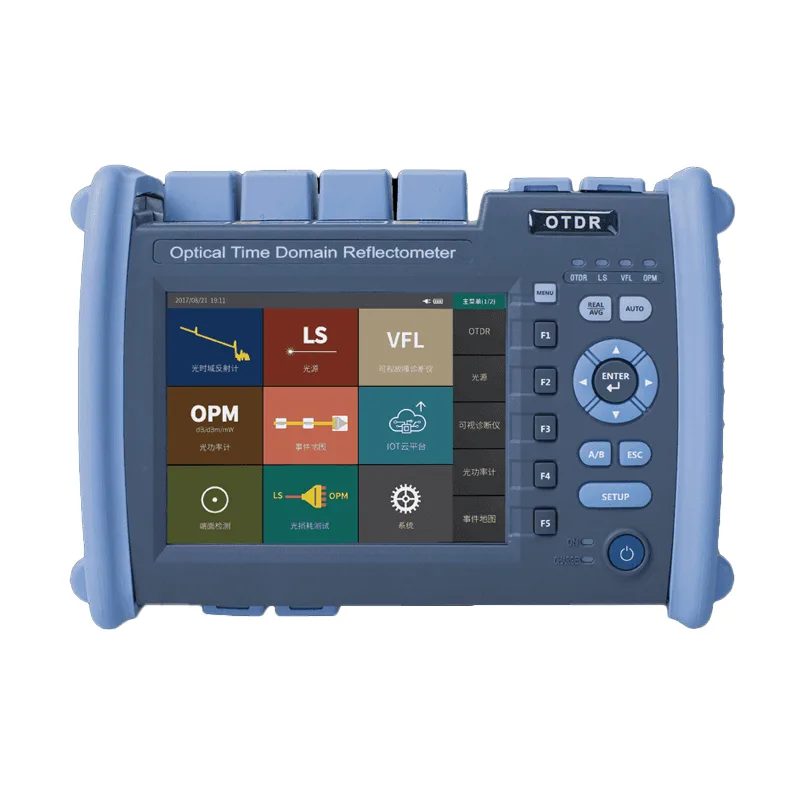

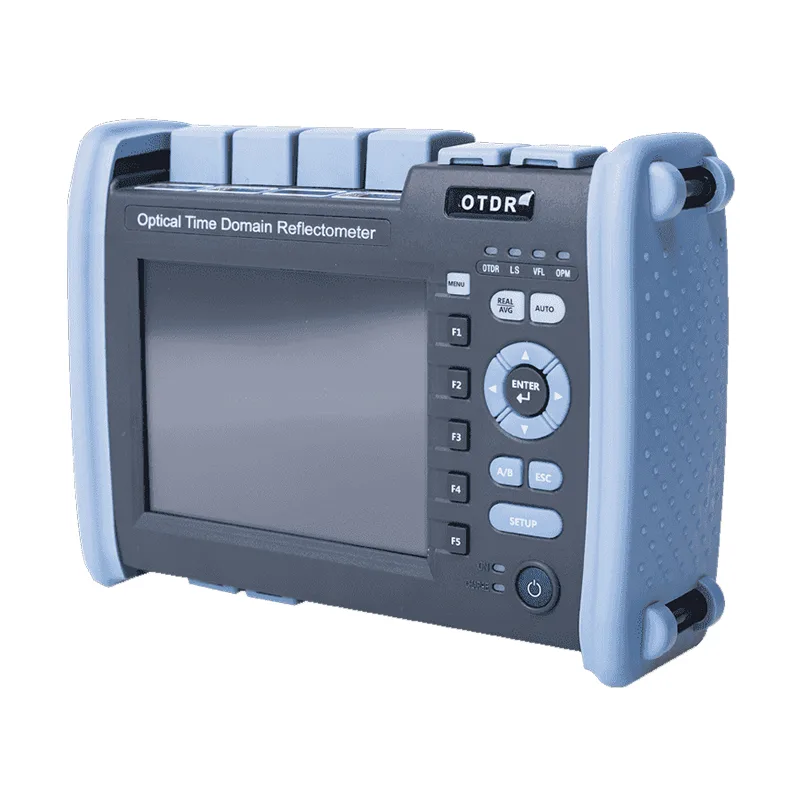

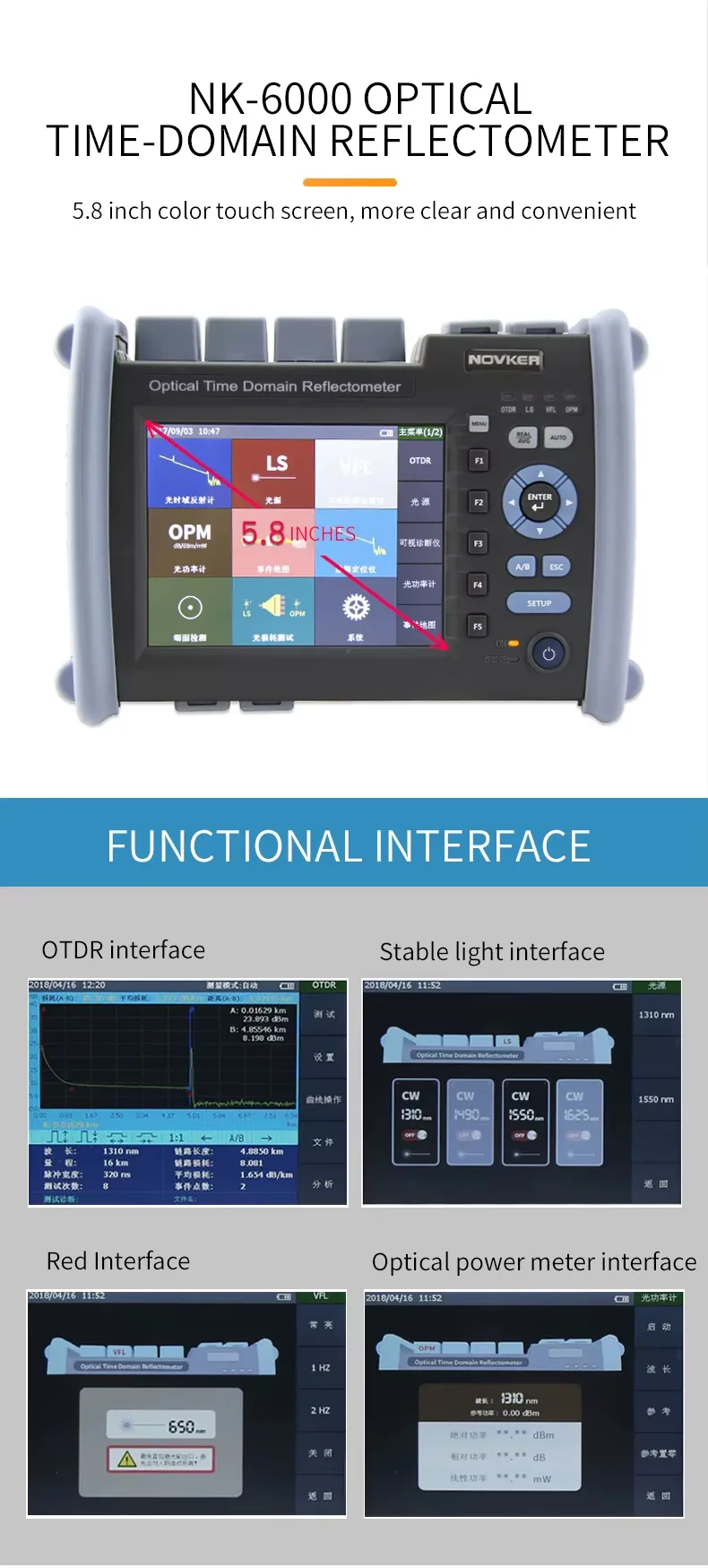

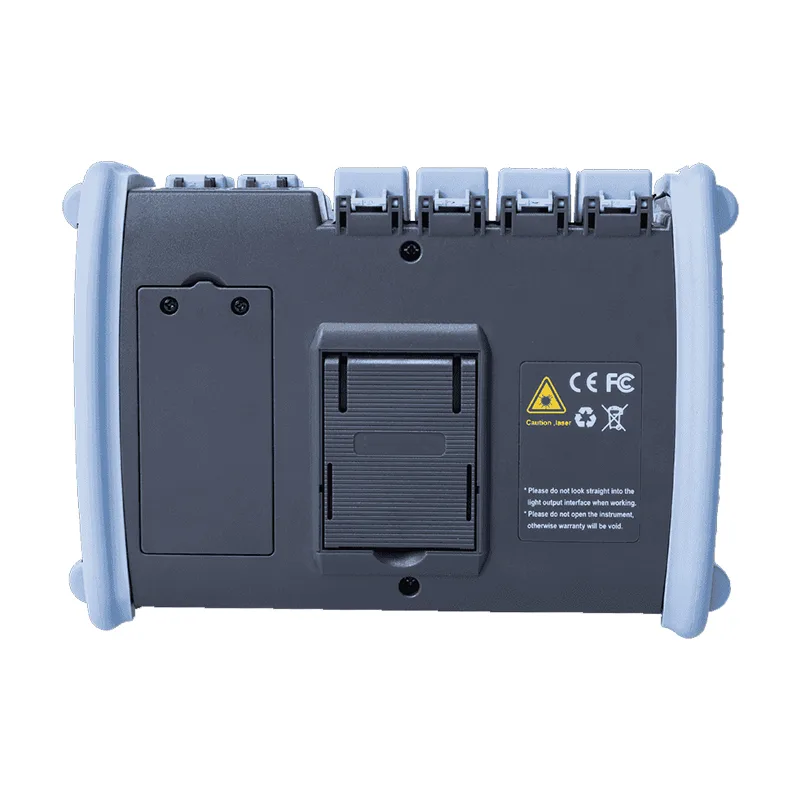

Les techniciens intervenant sur le terrain s'appuieront sur le PON multifonction intelligent NK6000. Testeur OTDR Pour un dépannage rapide et précis des réseaux de fibre optique FTTx, FTTB et FTTH, le NK6000 est portable (seulement 1.2 kg) et compact (227 × 160 × 70 mm). Son écran tactile couleur de 5.6 pouces est parfaitement lisible avec des gants et dispose de boutons physiques de secours en cas de forte luminosité ou de pluie. Il peut être alimenté par un adaptateur secteur universel (entrée 100-240 V, sortie 12-19 V CC) ou par sa batterie lithium intégrée de 7.4 V et 5 200 mAh. Cette batterie haute capacité offre une autonomie de plus de 10 heures pour les tests sur le terrain, optimisant ainsi la productivité des techniciens lors des longues journées de travail.

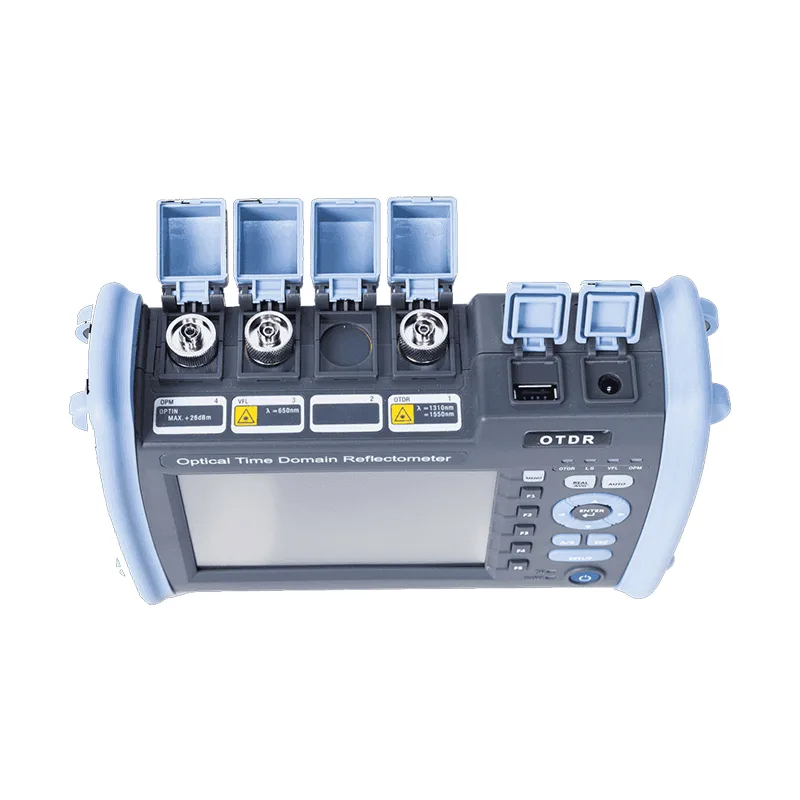

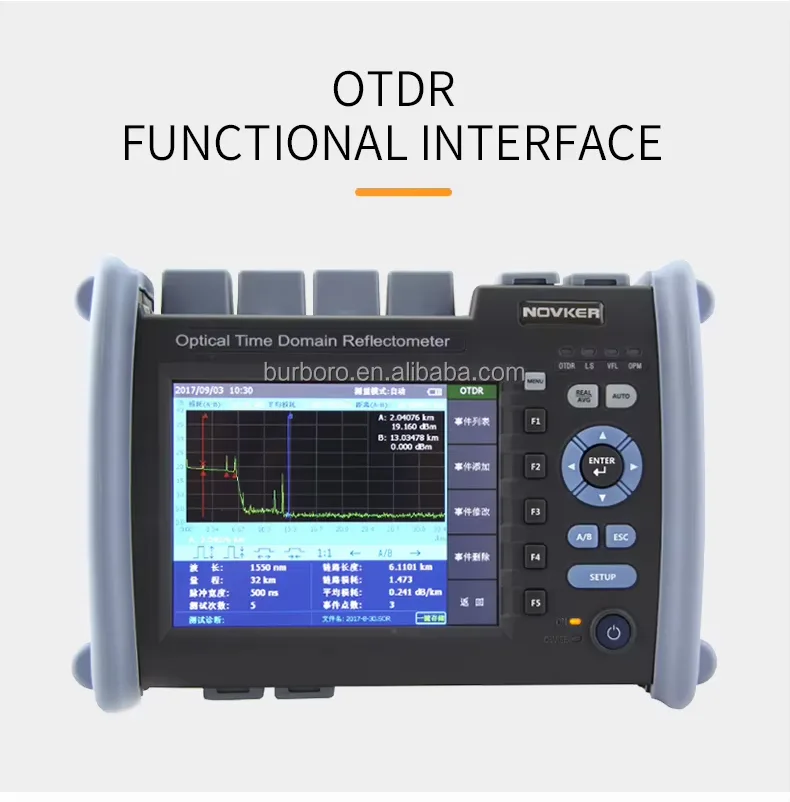

Le NK6000 peut se connecter aux normes câble de fibre optique L'analyse s'effectue via le port FC/UPC grâce à des adaptateurs amovibles pour connecteurs SC et ST. Les tests en service sont protégés contre les dommages grâce à la détection de fibre active et à la protection APD. L'analyse automatique, accessible par simple pression d'un bouton, génère des cartographies d'événements détaillées et identifie les défauts en quelques millisecondes. Plus de 40 000 traces peuvent être stockées dans le NK6000 et exportées vers une mémoire externe grâce à sa mémoire flash de 4 Go au format SOR. Les résultats peuvent être transférés vers d'autres appareils via USB, Mini USB ou Ethernet 10/100 Mbits/s pour l'impression par lots de rapports.

Configurations de modèles

Le NK6000 propose 14 configurations de modèles différentes, qui peuvent être adaptées à de nombreux types d'applications. Modèles monomodes qui sont conçus pour connecter les réseaux d'accès, métropolitains et longue distance :

• S1-S4 1310/1550 nm : Plage dynamique de 35 à 33 dB, jusqu'à 45 à 43 dB
• T1/T2 1310/1490/1550 nm : 32 à 30 à 30 dB optimisé pour les séparateurs PON/GPON
• T3/T4 1310/1550/1625 nm : 37 à 35 à 35 dB avec longueur d’onde de maintien
• T5/T6 1310/1550/1650 nm : longueur d’onde filtrée de 32 à 30 à 30 dB pour le test de fibres optiques sous tension
• F1 1310/1490/1550/1625 nm : Couverture PON complète à 37-35-35-33 dB

Multimode et combiné

Les modèles multimodes et combinés fonctionnent avec les réseaux locaux d'entreprise et d'autres applications qui utilisent une combinaison de réseaux câblés et sans fil :

• M1 850/1300 nm : 26 à 28 dB pour le câblage de locaux
• SM1/SM2 850/1300/1310/1550nm : Résultats des tests combinés à 26 à 28 / 35 à 33 dB ou 26 à 28 / 37 à 35 dB.

CARACTERISTIQUES de base

• Tous les modèles possèdent une zone morte d'événement de 0.8 m et une zone morte d'atténuation de 6 m ; ils sont donc capables de résoudre avec précision les événements rapprochés dans les réseaux PON comportant de nombreux répartiteurs.
• Les modèles sont testés sur des distances allant jusqu'à 256 km en utilisant des largeurs d'impulsion comprises entre 3 ns et 20 μs.
• Précision de la longueur ±(0.75 m + Intervalle d'échantillonnage + 0.005 % × Distance).
• Précision de la mesure de perte ±0.05 dB/dB, qualité des réflexions calculées ±3 dB.

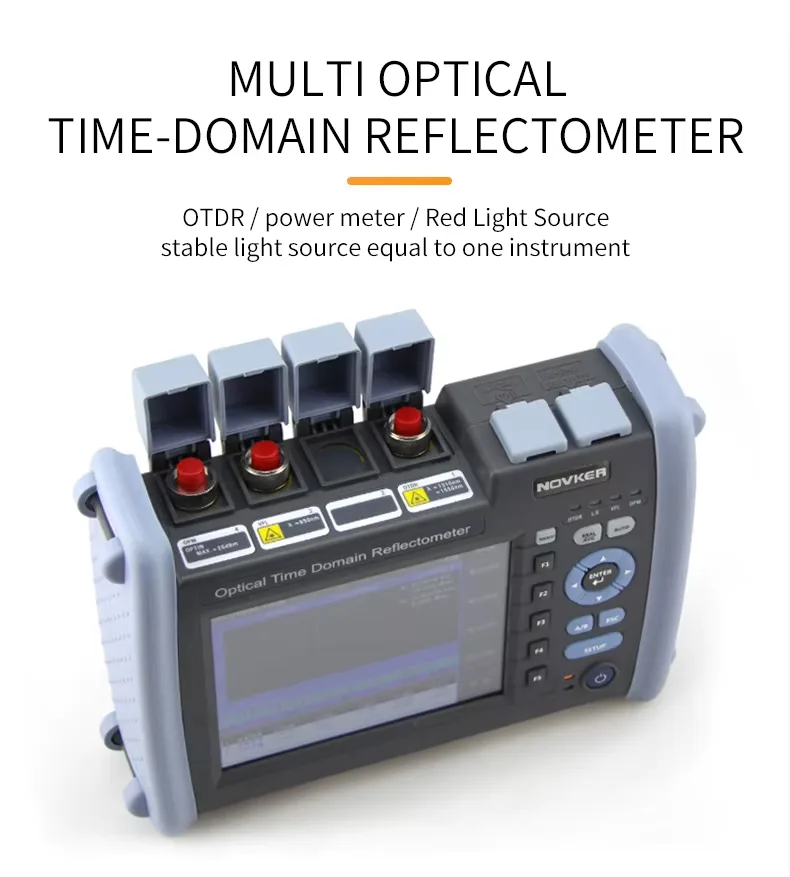

Fonctions intégrées

• Le localisateur de défauts visuel intégré de 650 nm, en modes CW/1 Hz/2 Hz de 10 mW, détectera les ruptures de fibre jusqu'à 5 km.
• Le wattmètre a une plage de 850 à 1650 nm ; Plage de puissance : -50 dBm à +26 dBm et une précision de lecture de ±0.2 dB.
• La source FP-LD stable pour les équipements de test fonctionne avec une sortie à 1310 nm et 1550 nm à -5 dBm, avec une précision requise de ±0.5 dB/15 min.

Applications

• Les équipes de construction vérifieront la qualité des épissures lors de la réalisation de nouvelles connexions.
• Les équipes de maintenance pourront résoudre rapidement tout problème, et les équipes de production confirmeront les performances des câbles.
• Sa conception robuste lui permet de fonctionner dans une plage de températures allant de -10 °C à 50 °C et dans une plage d'humidité relative de 0 à 95 % (sans condensation). Les lasers sont conformes aux normes de sécurité laser de classe IIIb/3B.

Déballage

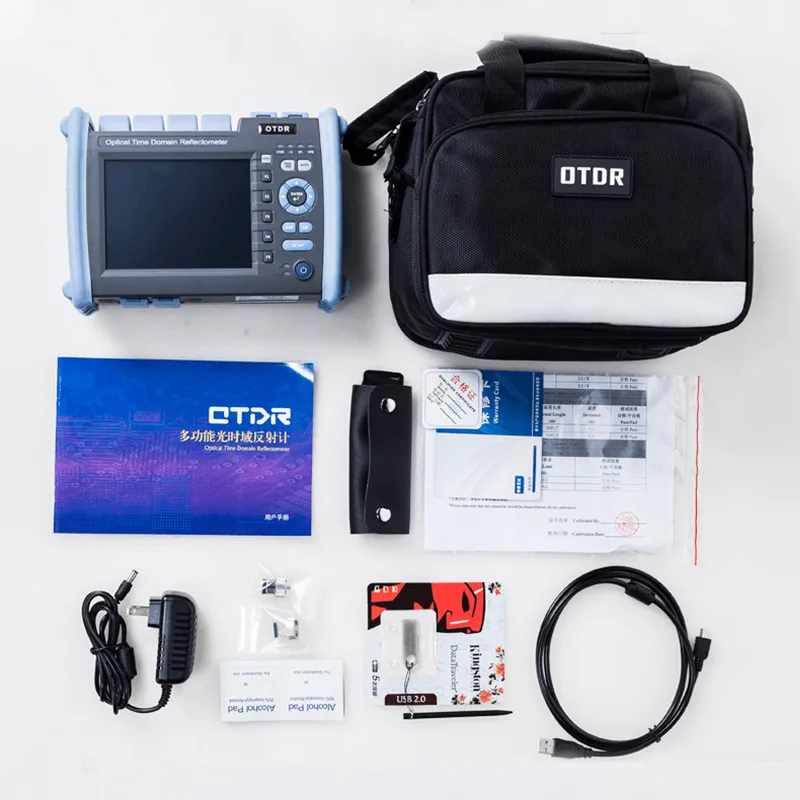

Le kit complet comprend les éléments suivants : unité hôte avec batterie, adaptateur secteur/CC, clé USB avec logiciel d’analyse et manuel d’utilisation, stylet, câbles de données, adaptateurs SC pour OTDR ou wattmètre, certificats d’étalonnage, kit de nettoyage, poignée de transport en cuir et étui de transport rembourré avec bandoulière.

Spécifications techniques

Modèles OTDR monomodes

Modèles combinés multimodes

Performances OTDR partagées

Spécifications du compteur d'énergie

Source lumineuse / VFL

Spécifications générales
