Boîtier de lancement OTDR à fibre optique personnalisé pour monomode/multimode

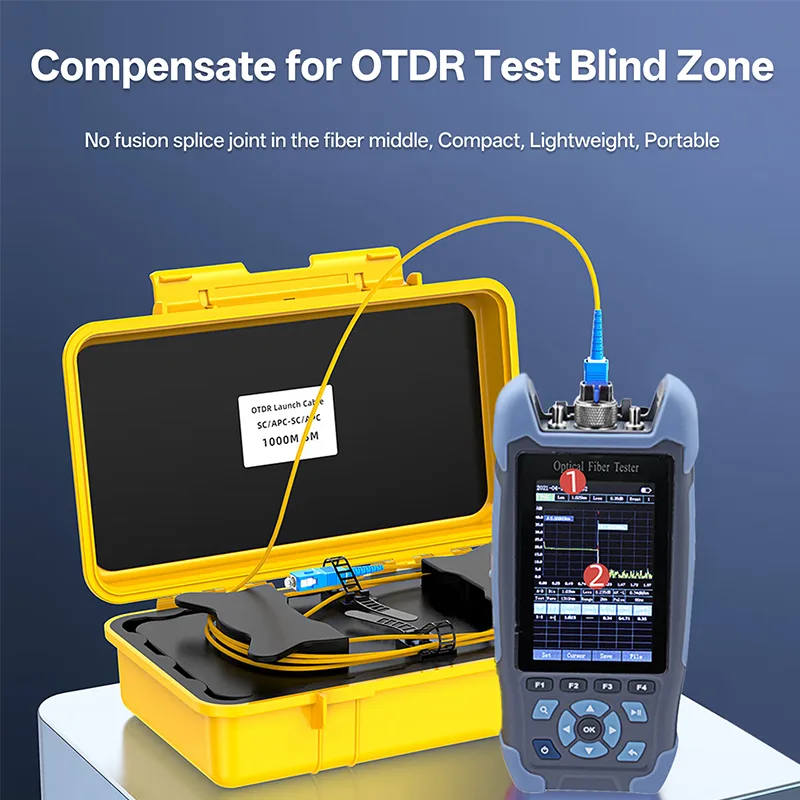

Les problèmes rencontrés par OTDR Les techniciens sont souvent omniprésents, notamment dans la zone morte du lancement. Dans de nombreux cas, il s'agit des 10 à 20 premiers mètres où la réflectance élevée sature le détecteur, rendant particulièrement difficile l'identification d'éventuels défauts de connexion. Le boîtier de lancement OTDR à fibre optique résout ce problème.

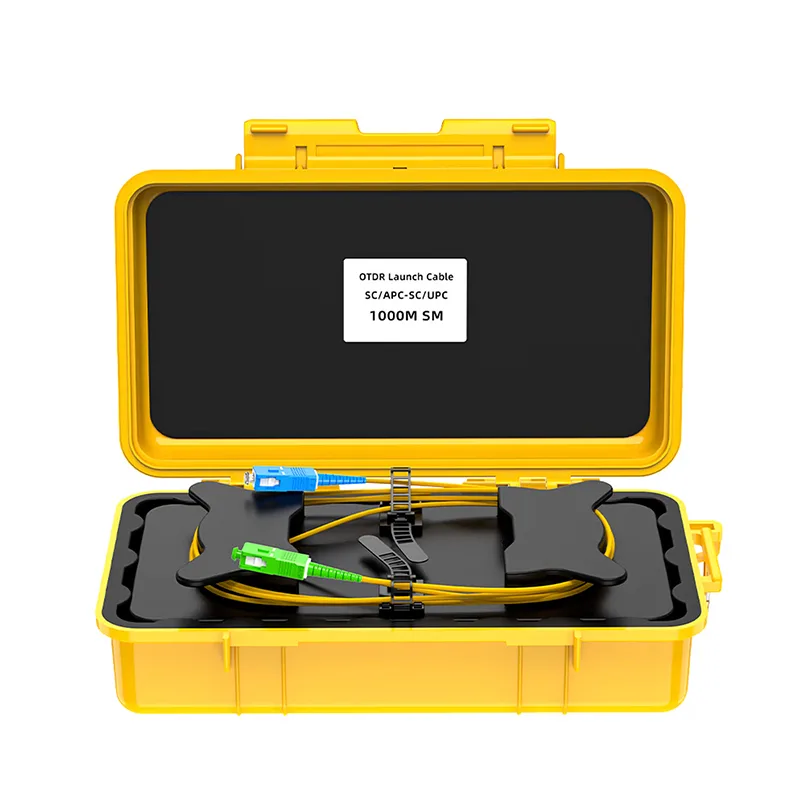

Le boîtier de connexion assure l'interface entre l'OTDR et la fibre optique du réseau. La fibre utilisée pour ce boîtier est une fibre de référence propre, permettant de mesurer avec précision les performances de la première connexion détectée par l'OTDR. Ainsi, vous n'aurez plus jamais à vous demander si le problème provient d'un cordon de brassage ou d'une véritable connexion fibre.

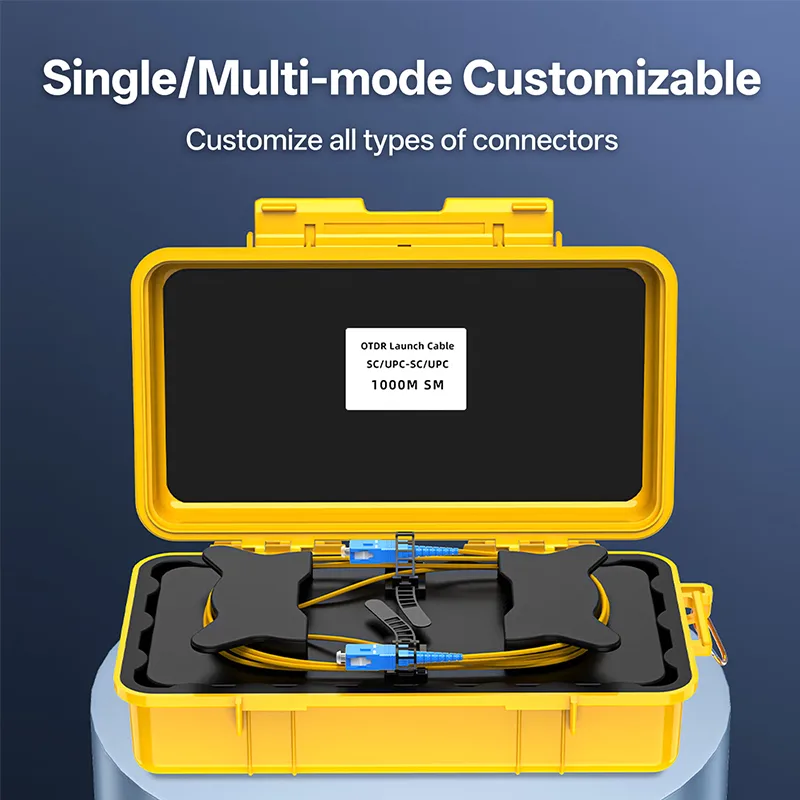

Le câble monomode G.657.A1 est conçu pour tester des distances allant jusqu'à 50 kilomètres et est destiné aux réseaux métropolitains et aux réseaux dorsaux FTTH. Sa conception tolérante à la courbure est optimisée pour les installations en espaces restreints. Les câbles multimodes OM1 à OM4 permettent de tester les liaisons principales des centres de données et le câblage des campus. Les câbles monomodes et multimodes présentent des caractéristiques de perte stables et sont dépourvus d'épissures internes. Par conséquent, un seul type de câble suffit pour couvrir tous les types de réseaux.

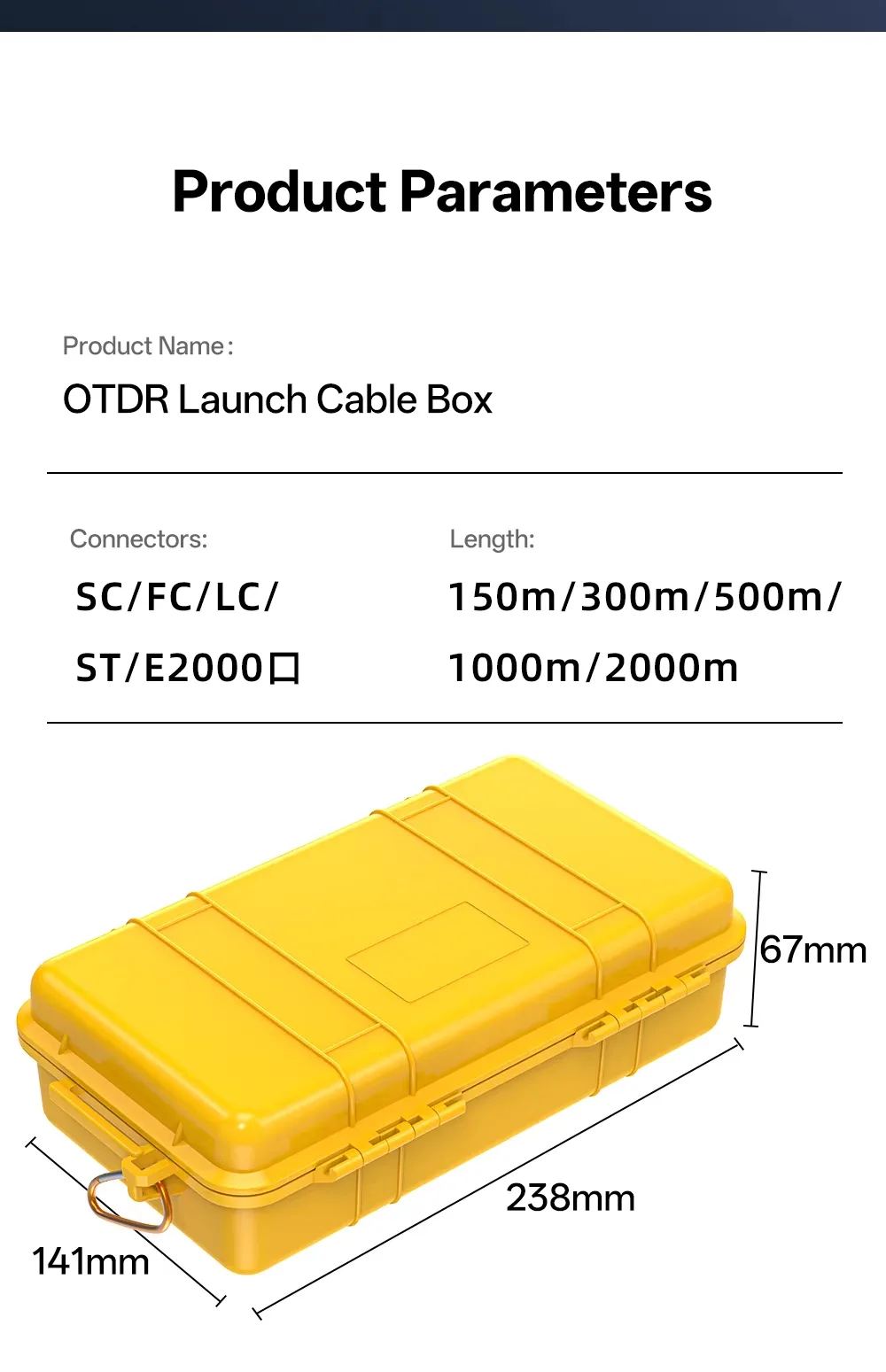

Spécifications techniques

Applications monomodes vs multimodes

Le G.657.A1 Câble monomode Conçu pour les professionnels des télécommunications, cet appareil permet de tester les fibres optiques noires de plus de 10 km de long ou dans les configurations FTTx PON. L'utilisation de connecteurs APC minimise les réflexions parasites lors des tests sur réseaux en production. Outre sa fiabilité lors des tests à 1550 nm, sa faible dispersion chromatique garantit des mesures OTDR précises.

Câbles multimodes (OM1–OM4) Ces câbles sont conçus pour les centres de données et les entreprises. La fibre OM1 (62.5–125 µm) est compatible avec les anciens réseaux 1G. Les fibres OM2, OM3 et OM4 (50–125 µm) prennent en charge les liaisons 10GBASE-SR et 40GBASE-SR4. Toutes utilisent des connecteurs UPC compatibles avec les émetteurs-récepteurs multimodes standard. Ces deux options éliminent tout risque de confusion concernant les zones mortes. Elles partagent le même boîtier robuste ; seuls le type et le polissage de la fibre diffèrent.

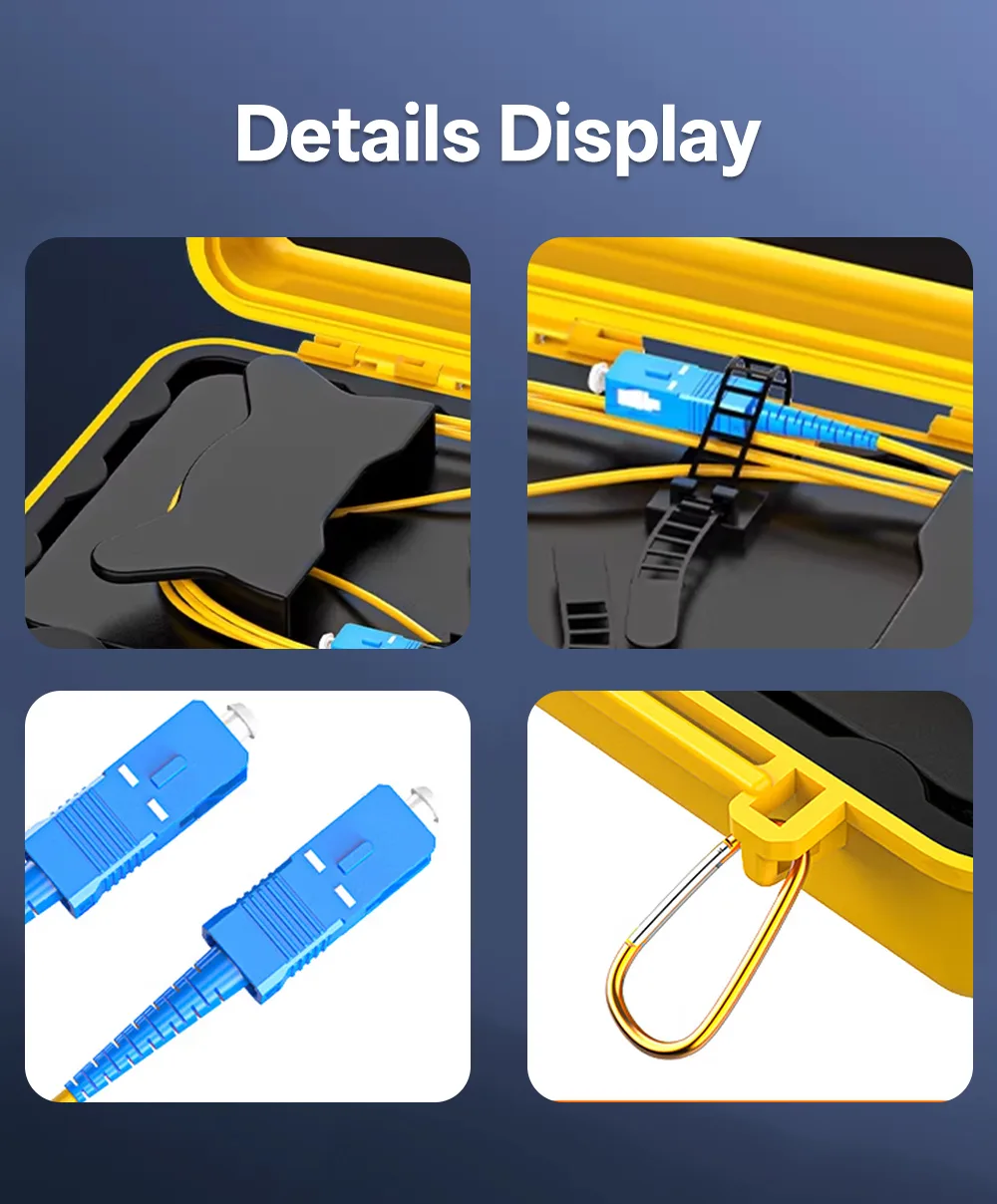

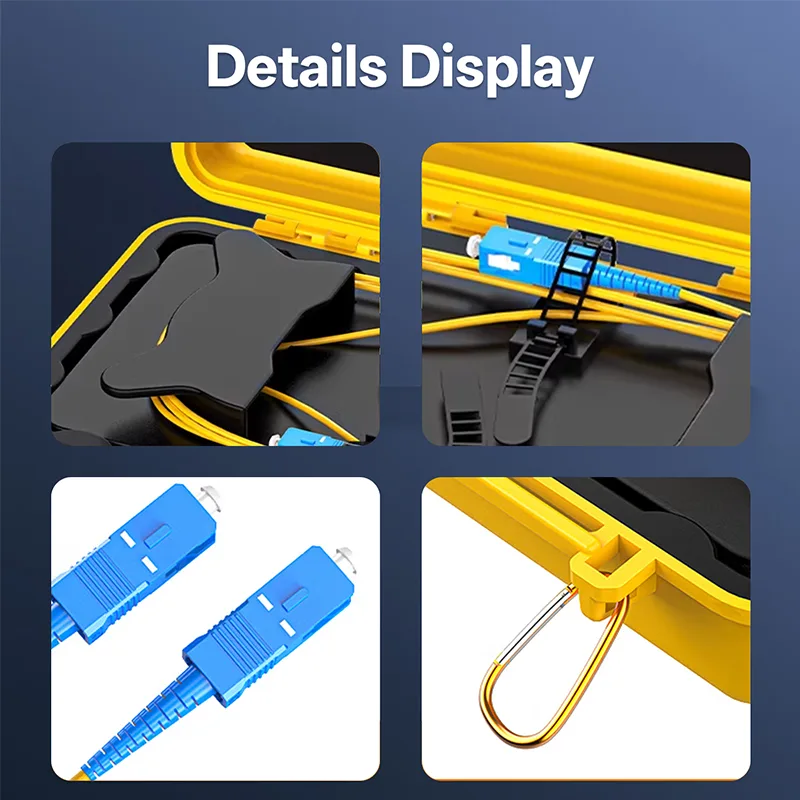

Détails de construction sur le terrain

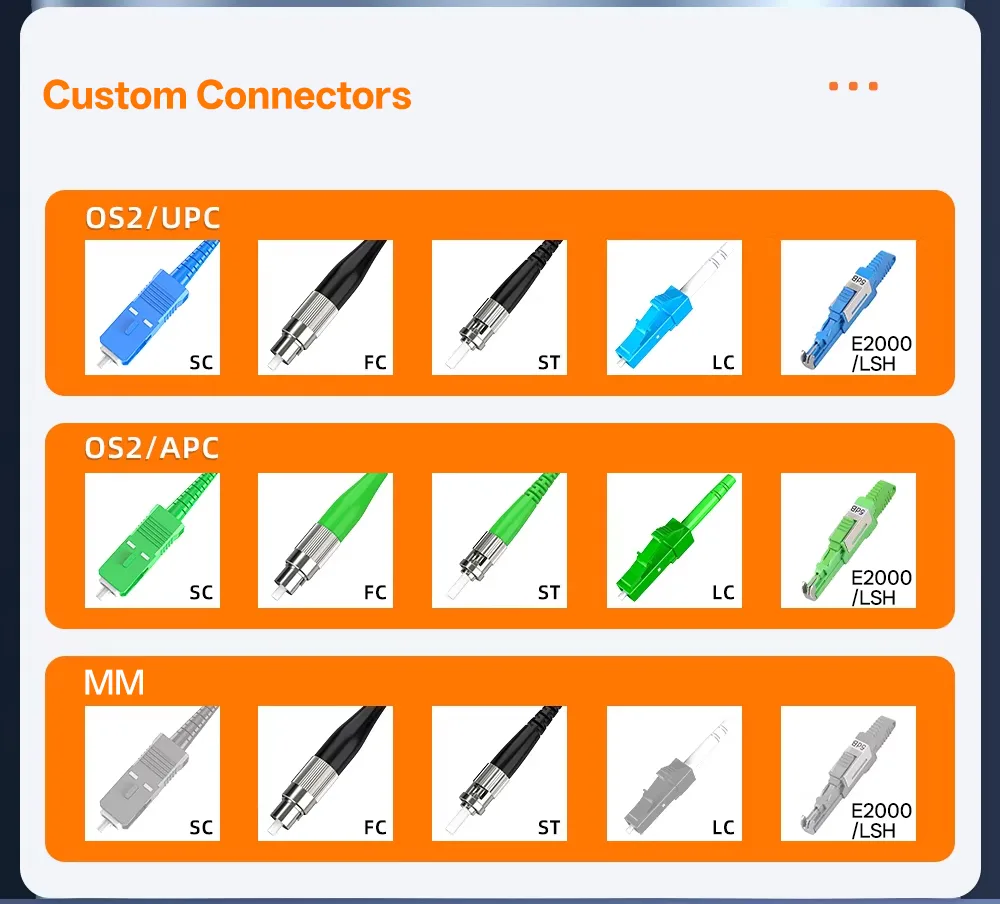

Le rétracteur métallique permet de dérouler la fibre en douceur sans créer de micro-courbures. Le système de gestion des câbles intégré empêche les enchevêtrements lors de l'installation. Des clips maintiennent le câble excédentaire en place et le protègent des vibrations pendant le transport. Le crochet de transport permet de saisir les échelons d'une échelle ou les bras d'une perche en mains libres. Le cœur en fibre de silice haute pureté offre une stabilité à très faibles pertes, tandis que le bouchon anti-poussière en plastique transparent protège les connecteurs pendant les tests. Le connecteur SC simplex assure une compatibilité universelle avec les réflectomètres optiques (OTDR). La fibre insensible à la courbure (BIF) tolère les courbures serrées dans les armoires encombrées.

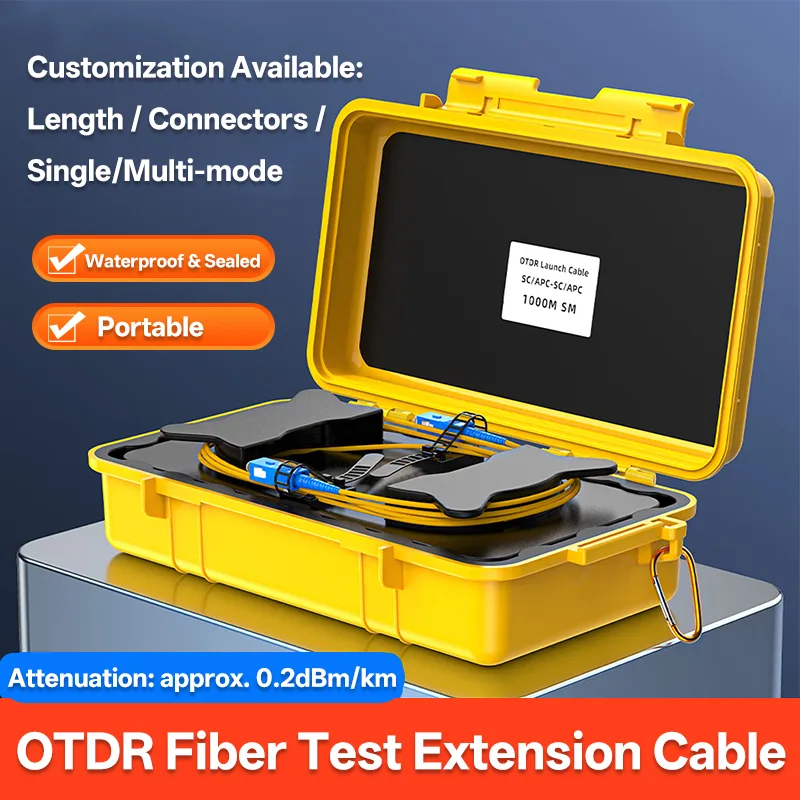

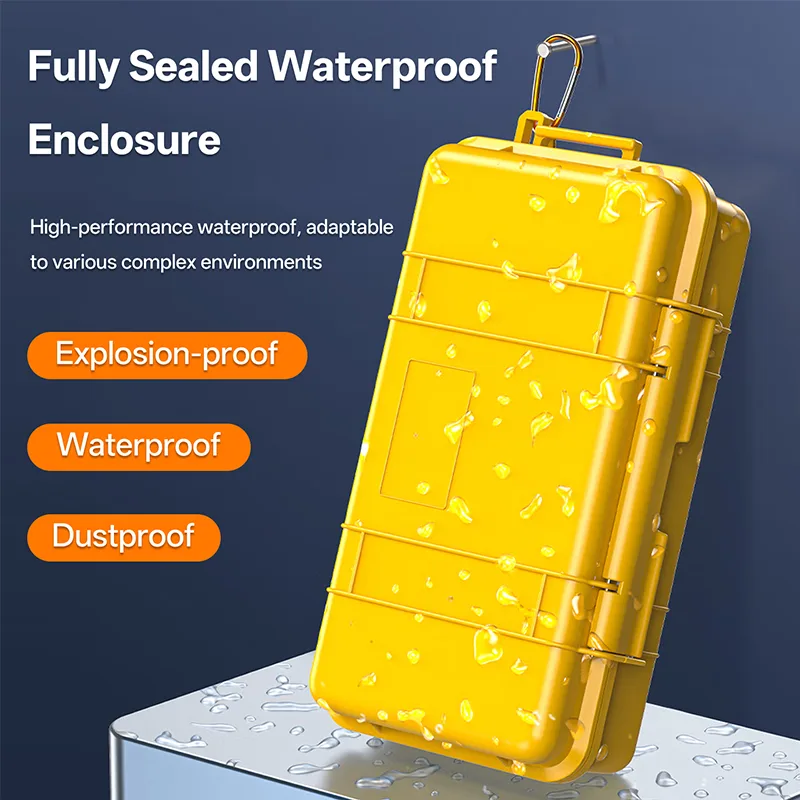

Le système de fermeture à verrouillage composite assure une étanchéité parfaite du boîtier tout en permettant une ouverture facile, même avec des gants. La valve de compensation de pression prévient toute défaillance du boîtier lors du transport aérien ou des tests en haute altitude, garantissant ainsi une utilisation efficace du niveau de la mer jusqu'aux sites en montagne. Entièrement étanche (IP65), le boîtier résiste aux environnements difficiles tels que les fortes pluies et la poussière de chantier. Le robuste enrouleur métallique déploie la fibre de test sans la tordre.

Applications sur le terrain

• Les installateurs de fibre optique documentent les tests de réception. Tous les connecteurs doivent être conformes aux spécifications avant la livraison au client. Les bilans de liaison réels déterminent les performances réelles de la liaison fibre à fibre.
• Les équipes de maintenance des opérateurs télécoms effectuent des localisations de pannes d'urgence pour identifier les zones blanches et établir des tableaux de pannes précis à un mètre près. Les versions APC permettent de tester les réseaux PON en production sans fausses alarmes.
• Les techniciens des centres de données certifient les liaisons multimodes à l'aide de la documentation OM3/OM4, conformément aux normes IEEE, attestant de la conformité de leur installation. Un seul boîtier peut desservir à la fois les zones de télécommunications et de brassage.
• Les sociétés d'ingénierie de réseaux caractérisent les installations existantes avant les mises à niveau et identifient les connecteurs marginaux susceptibles de tomber en panne à l'avenir.

À titre d'exemple de sa polyvalence, le boîtier de lancement peut guider les tests de fibre optique à travers des conduits, des regards, des lignes de poteaux, des grilles de plafond et des systèmes de racks.

Guide de commande visuel

Exemple de code

Format: [Entrée]-[Sortie]-[Polonais]-[Mode]-[Longueur]

Normes et fiabilité éprouvée

• ITU-T : G.657.A1 (Insensible à la courbure en mode unique), 651.1 (OM2 – OM4), TIA/EIA-492 (OM1)
• Norme CEI : 60793-2-10 Spécifications des fibres, 61755-1 Géométrie des connecteurs
• Telcordia : Durabilité d'accouplement GR-326-CORE
• Conformité des matériaux à la directive RoHS 2011/65/UE
• Connecteurs : Plus de 1 000 cycles d’accouplement avec une variation maximale de 0.2 dB
• Test de traction de 100 N pour les conditions d'utilisation difficiles :
• Fibre : Pas de jonctions par fusion, uniformité < 0.05 dB
• Indice de protection IP65 : Testé avec succès pour les épissures humides, les armoires poussiéreuses et les conditions aériennes.
