Modules optiques BiDi : Débloquer la connectivité bidirectionnelle à fibre unique

Vous manquez de fibre optique mais avez besoin de connexions plus rapides et plus fiables ? Et si vous pouviez doubler la capacité de votre réseau sans ajouter de fibre ? Les modules optiques BiDi permettent cela grâce à une communication bidirectionnelle simultanée sur une seule fibre optique via deux longueurs d'onde. Cet article vous expliquera comment la technologie SFP BiDi vous permet d'économiser de la fibre, de réduire vos coûts et de simplifier l'installation, tout en augmentant la bande passante et la vitesse de votre réseau.

Pourquoi choisir BiDi ? La solution à vos problèmes de fibre et de coûts

Les modules BiDi sont des émetteurs-récepteurs capables d'émettre et de recevoir simultanément sur un seul câble à fibre optique, en utilisant deux longueurs d'onde. Ce mode duplex intégral permet une transmission bidirectionnelle sans nécessiter de fibre supplémentaire pour la réception. Les modules BiDi permettent de réduire la consommation de fibre de plus de 50 %, un avantage considérable face aux pénuries actuelles.

Pour les opérateurs de réseau soucieux de maîtriser leur budget, le déploiement de modules SFP BiDi permet de réduire la consommation de fibre optique par rapport à la location ou à l'installation de nouvelles lignes, optimisant ainsi le câblage existant. Cette solution permet non seulement de mieux répartir certaines dépenses récurrentes, comme la location de fibre, mais aussi de réduire les coûts d'installation et de maintenance liés à une connexion fibre.

Dans la pratique, les modules SFP bidirectionnels permettent de réaliser jusqu'à 50 % d'économies sur la consommation de fibre optique dans les réseaux de campus, les boucles métropolitaines et les interconnexions de centres de données. Par exemple, une entreprise utilisant plusieurs liaisons 10G souhaitait réduire de moitié sa consommation globale de fibre. Elle a ainsi diminué ses coûts liés aux modules optiques et optimisé la gestion de son câblage.

Les avantages du déploiement de modules SFP à faible consommation de fibre optique ne se limitent pas à la réduction des coûts. La diminution du nombre de connexions physiques à gérer accélère les déploiements et réduit les risques de panne. Cette efficacité accrue de la fibre optique simplifie les mises à niveau et les extensions de réseau sans impact significatif sur les coûts ou l'exploitation.

En conclusion, les émetteurs-récepteurs optiques BiDi constituent une solution fiable et économique pour un réseau souhaitant augmenter sa capacité sans investir dans de nouvelles fibres optiques. Ils permettent de réaliser des économies, d'optimiser le déploiement et d'accroître l'efficacité des ressources en fibre optique, certes limitées, mais précieuses.

Comment les deux longueurs d'onde permettent une transmission bidirectionnelle sur une seule fibre

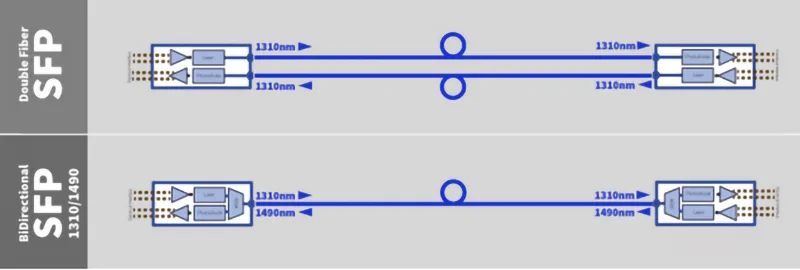

Les modules optiques bidirectionnels (BiDi) utilisent la technologie de multiplexage par répartition en longueur d'onde (WDM) pour assurer la transmission et la réception simultanées sur une seule fibre optique. Cette technologie exploite deux longueurs d'onde différentes, généralement 1310 nm pour l'émission (Tx) et 1550 nm pour la réception (Rx), afin de transmettre des données dans les deux sens sans interférence.

On peut comparer cela à une conversation radio bidirectionnelle, où les échanges se déroulent sur deux fréquences différentes. Une fréquence sert à l'émission des messages tandis que l'autre reçoit le signal entrant. De même, à l'instar d'une conversation radio bidirectionnelle utilisant deux fréquences distinctes, la fibre unique fonctionne comme une route à deux voies, permettant une communication bidirectionnelle simultanée sans nécessiter de fibres supplémentaires et les coûts associés.

Un facteur de conception important pour l'émetteur-récepteur SFP BiDi est l'isolation optique, car elle permet d'éviter la diaphonie entre les longueurs d'onde d'émission (Tx) et de réception (Rx). Autrement dit, il est essentiel de garantir l'absence d'interférences entre les signaux afin de préserver l'intégrité des données. Les émetteurs-récepteurs utilisent un filtre intégré ou un composant d'abaissement de longueur d'onde pour isoler efficacement les longueurs d'onde d'émission et de réception.

Le mécanisme de fonctionnement duplex du module optique BiDi multiplexe/démultiplexe les longueurs d'onde grâce à un multiplexeur/démultiplexeur WDM intégré. Ce composant intégré permet de combiner les signaux optiques d'émission (Tx) et de réception (Rx) sur une seule fibre tout en les séparant simultanément à la réception, minimisant ainsi le câblage et réduisant les liaisons point à point.

Caractéristiques et fonctionnement de l'émetteur-récepteur optique BiDi

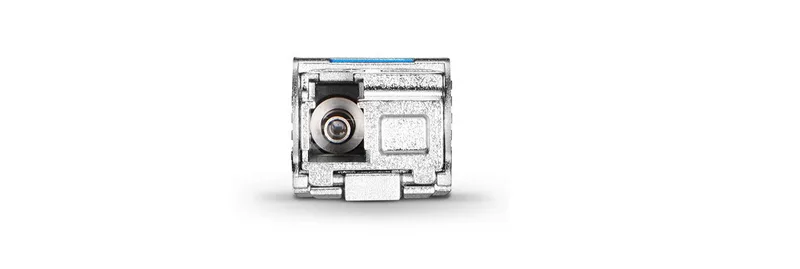

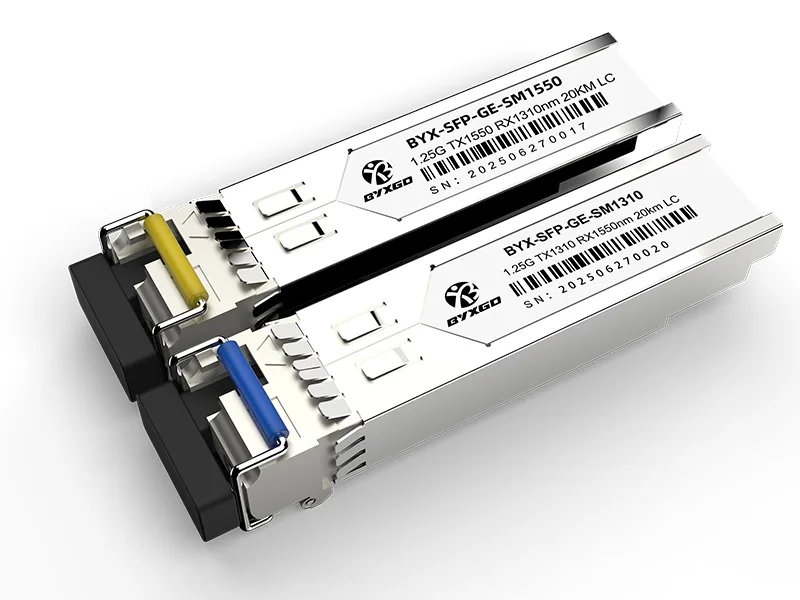

Les longueurs d'onde typiques des émetteurs-récepteurs optiques BiDi sont fixes. Afin de garantir la compatibilité entre les modules Tx et Rx, l'émetteur d'un module peut émettre à 1310 nm, tandis que le module auquel il est associé émet à 1550 nm, d'où la transition Tx/Rx. Un appariement correct des deux longueurs d'onde optiques est essentiel au bon fonctionnement de la liaison BiDi.

Les modules BiDi offrent non seulement une précision de longueur d'onde rigoureuse, mais ils respectent également des contraintes strictes de puissance optique, permettant ainsi des portées allant jusqu'à 40 km, voire plus selon le type de module. L'équilibre des paramètres optiques (puissance du signal, bruit et atténuation de la fibre) garantit une transmission efficace.

Les modules BiDi appariés multiplexent et démultiplexent les deux longueurs d'onde sur une seule fibre, permettant ainsi un flux de données bidirectionnel simultané et efficace. Cette conception pratique simplifie le câblage tout en démontrant la puissance d'une fibre unique utilisée dans les deux sens.

En définitive, les émetteurs-récepteurs optiques bidirectionnels reposent sur une gestion intelligente de la longueur d'onde, associée à une ingénierie robuste, permettant souvent d'optimiser l'utilisation de la fibre tout en simplifiant l'architecture réseau. La capacité d'économie de bande passante offerte par la fibre duplex est toujours un atout majeur pour les opérateurs, les entreprises et les réseaux de centres de données qui recherchent une extension de bande passante économique.

Application multi-vitesses : modules BiDi dans les réseaux de 1G à 100G

Les modules BiDi sont disponibles pour différentes vitesses de réseau, de 1 Gbit/s à 100 Gbit/s, tout en permettant de réaliser des économies sur la fibre optique. Ils offrent une diversification du nombre de fibres dans les réseaux locaux (LAN), les interconnexions de centres de données (DCI) et les centres de données hyperscale nécessitant une très large bande passante.

Vous trouverez ci-dessous une comparaison des types d'émetteurs-récepteurs BiDi courants :

Le module SFP BiDi 1G est conçu pour minimiser les coûts dans les déploiements de campus où la maîtrise des dépenses est primordiale, tout en permettant une réduction de la consommation de fibre optique et une mise en œuvre simplifiée. Les modules SFP+ BiDi 10G conviennent également aux réseaux métropolitains et aux centres de données de taille moyenne, offrant un bon compromis entre vitesse et coût d'installation.

Dans un environnement hyperscale, les modules SFP28 BiDi 25G offrent une bande passante plus élevée sans augmenter la consommation de fibre. Pour les interconnexions de centres de données de grande envergure, les modules QSFP28 BiDi 100G sont idéaux, car ils permettent de réduire l'encombrement et la consommation d'énergie.

En général, la distance des liaisons restera plus courte à ce niveau, mais les émetteurs-récepteurs bidirectionnels à haut débit offriront également un débit énorme sur une seule fibre, permettant ainsi de réaliser des économies sur le câblage et d'offrir des solutions alternatives pour simplifier l'exploitation.

Déploiement et compatibilité BiDi : Guide pratique de la planification à la mise en œuvre

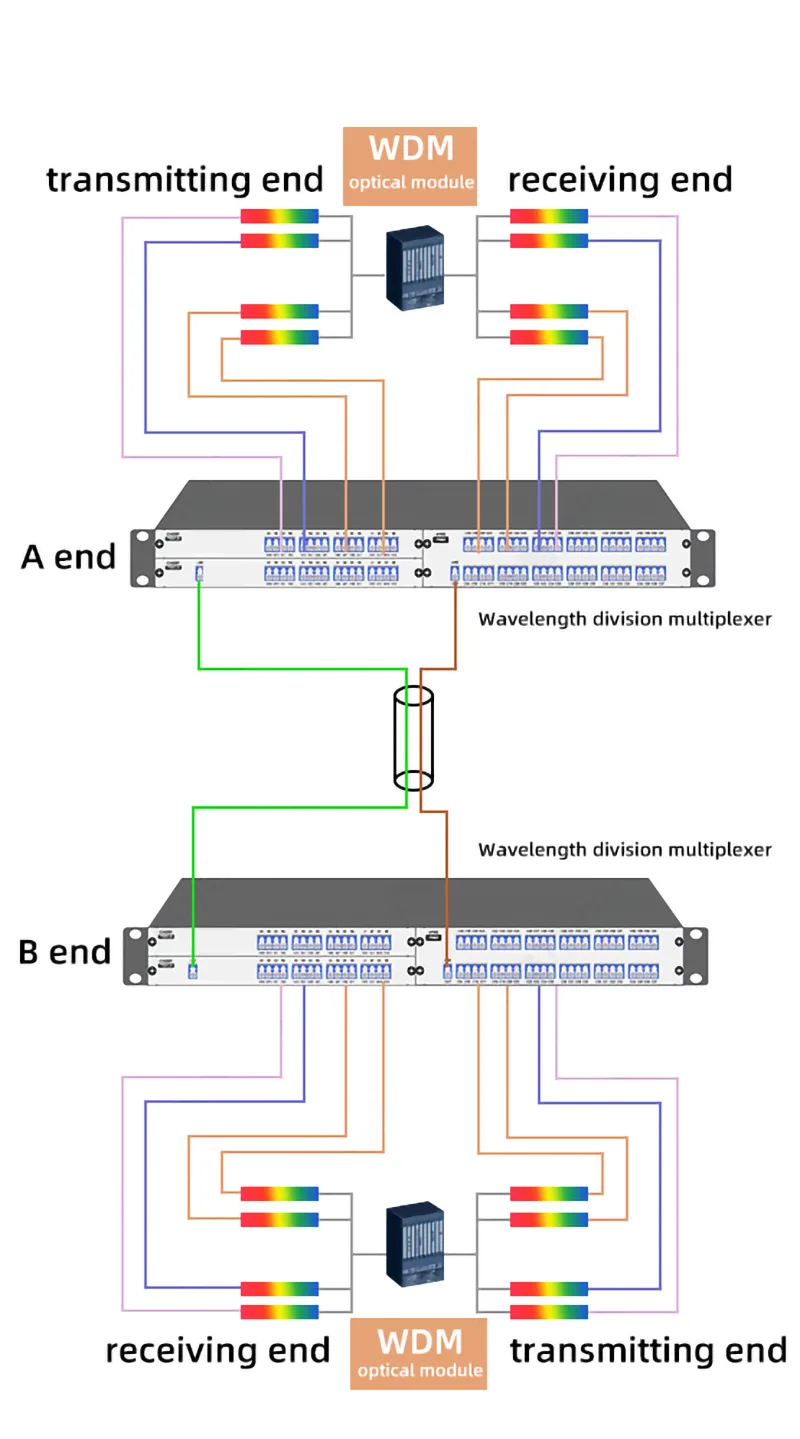

La clé du succès d'un module BiDi réside dans un appariement correct. Chaque émetteur-récepteur BiDi utilise une longueur d'onde pour transmettre et recevoir des signaux. Par exemple, un module BiDi-A utilisant 1310 nm pour la transmission doit être apparié avec un module BiDi-B utilisant 1550 nm. En cas d'incompatibilité des longueurs d'onde, la liaison échouera. Il est donc impératif d'apparier correctement les longueurs d'onde ; aucune exception n'est tolérée.

Lors de l'achat, vérifiez la compatibilité du module SFP BiDi en consultant la liste de compatibilité du fournisseur et en vous assurant de la version spécifique du firmware. Les modules BiDi proposés par différents fournisseurs peuvent présenter de légères variations de spécifications ; la compatibilité est donc essentielle. Pour éviter tout problème de compatibilité, privilégiez toujours les combinaisons certifiées et publiées plutôt que d'essayer d'intégrer un composant non testé.

La vérification de compatibilité consiste notamment à s'assurer que les équipements réseau prennent en charge les émetteurs-récepteurs optiques bidirectionnels spécifiques que vous prévoyez d'utiliser. Effectuer cette vérification avant la mise en service vous permettra de gagner du temps et de l'argent, et d'éviter les problèmes opérationnels.

Un déploiement correct implique également d'étiqueter tous les câbles et ports en indiquant leur mode de fonctionnement par rapport à la longueur d'onde (émission ou réception). Ces mesures pratiques facilitent la maintenance, minimisent les erreurs et accélèrent leur résolution en cas de problème, améliorant ainsi la fiabilité globale.

En résumé, une planification rigoureuse et le strict respect des correspondances de longueurs d'onde et de la compatibilité avec les fournisseurs sont essentiels pour un déploiement sans souci des modules BiDi. En suivant ces recommandations, vous pourrez exploiter efficacement vos émetteurs-récepteurs optiques bidirectionnels à économie de fibre.

Dépannage : Guide de l’administrateur réseau pour la résolution des problèmes courants du module BiDi

L'un des problèmes les plus fréquents dans les configurations BiDi est l'incompatibilité de longueur d'onde. Cela se produit lorsque les modules du système BiDi émettent sur une longueur d'onde et reçoivent sur une autre. Un aspect crucial du BiDi est de vérifier la compatibilité des modules utilisés afin de garantir leur appariement correct. Toute incohérence au niveau des longueurs d'onde spécifiées entraînera une interruption de la liaison, facilement résolue par un appariement adéquat.

Lors de l'exécution de certaines commandes, comme « show interfaces transceiver », l'état des modules, leur niveau de puissance, la distance et la longueur d'onde s'affichent. Cette méthode de diagnostic permet d'identifier facilement les problèmes d'alimentation ou de configuration de canal, notamment ceux liés à une interface incorrecte qui provoque une perte de liaison.

Il arrive que les modules BiDi ne soient pas détectés pour diverses raisons, comme un défaut physique ou un micrologiciel incompatible. Vérifiez que vous les avez correctement connectés et que leur micrologiciel est compatible. Il est également conseillé de nettoyer les connexions fibre optique afin d'éviter toute dégradation du signal due à des interfaces sales ou endommagées.

En procédant étape par étape pour résoudre les problèmes courants liés aux commutateurs réseau, un administrateur réseau peut réduire les temps d'arrêt et assurer le fonctionnement des modules SFP BiDi. Si le problème est plus complexe, comme la recherche d'une panne, des guides de dépannage sont généralement fournis par le fabricant du module pour approfondir le diagnostic.

Questions fréquentes

• Comment les modules BiDi se comparent-ils aux SFP duplex en termes de coût ?
  Bien que les modules BiDi puissent présenter un léger surcoût initial en raison des éléments de multiplexage en longueur d'onde, ils offrent des gains de rentabilité par rapport aux dépenses liées à la fibre et à l'installation, ce qui se traduit par des économies importantes sur le long terme.
• L'utilisation de modules BiDi a-t-elle une incidence sur la latence et le débit du réseau ?
  Les modules BiDi offrent une latence et un débit similaires, car le format prend en charge le flux de données bidirectionnel simultanément, avec une seule fibre, sans sacrifier la vitesse dans aucune des deux directions.
• Puis-je utiliser des modules BiDi sur de la fibre multimode ?
  De manière générale, les modules BiDi nécessitent une fibre monomode pour fonctionner correctement, car les caractéristiques de dispersion des fibres multimodes interfèrent avec la séparation des longueurs d'onde.
• Comment puis-je vérifier que mes commutateurs prennent en charge les modules BiDi ?
  En général, il est conseillé de consulter la documentation du fournisseur pour vérifier la compatibilité SFP BiDi, ou de vérifier si vos commutateurs nécessitent une vérification de compatibilité dans les pages d'assistance ou les documents de cas. Les logiciels de gestion ou les outils de microprogramme peuvent également vérifier la présence d'émetteurs-récepteurs optiques bidirectionnels.

Autres questions courantes :
Les utilisateurs posent souvent des questions concernant les distances de liaison maximales, les exigences du micrologiciel des modules et la procédure de passage d'une configuration duplex à une configuration BiDi. Chaque fournisseur propose une documentation détaillée, disponible dans sa FAQ ou sa documentation officielle, pour obtenir davantage d'informations. Ces réponses concises permettent d'entrer rapidement en contact avec des experts maîtrisant les questions fréquentes sur les modules SFP BiDi et les problématiques liées à cette technologie. Elles aident les utilisateurs à prendre des décisions éclairées et à éviter les erreurs lors du déploiement de leurs solutions réseau.

Prenez le contrôle de votre réseau grâce à la technologie BiDi

Les modules BiDi offrent une solution performante pour réaliser des économies sur la fibre optique et réduire les coûts grâce à une communication bidirectionnelle simultanée sur une seule fibre. Compatibles avec les équipements réseau existants, les modules BiDi s'installent rapidement et facilement tout en garantissant des performances fiables. Investir dans des modules BiDi est l'un des meilleurs moyens d'améliorer les capacités de votre réseau tout en optimisant l'utilisation de la fibre.

Les modules SFP BiDi sont disponibles dans une large gamme de vitesses, de 1G à 100G. N'hésitez pas à consulter notre gamme complète de modules SFP BiDi pour trouver la solution la mieux adaptée à votre réseau. Pour toute question concernant le déploiement de nos produits ou les options d'émetteurs-récepteurs BiDi, veuillez contacter nos experts.
