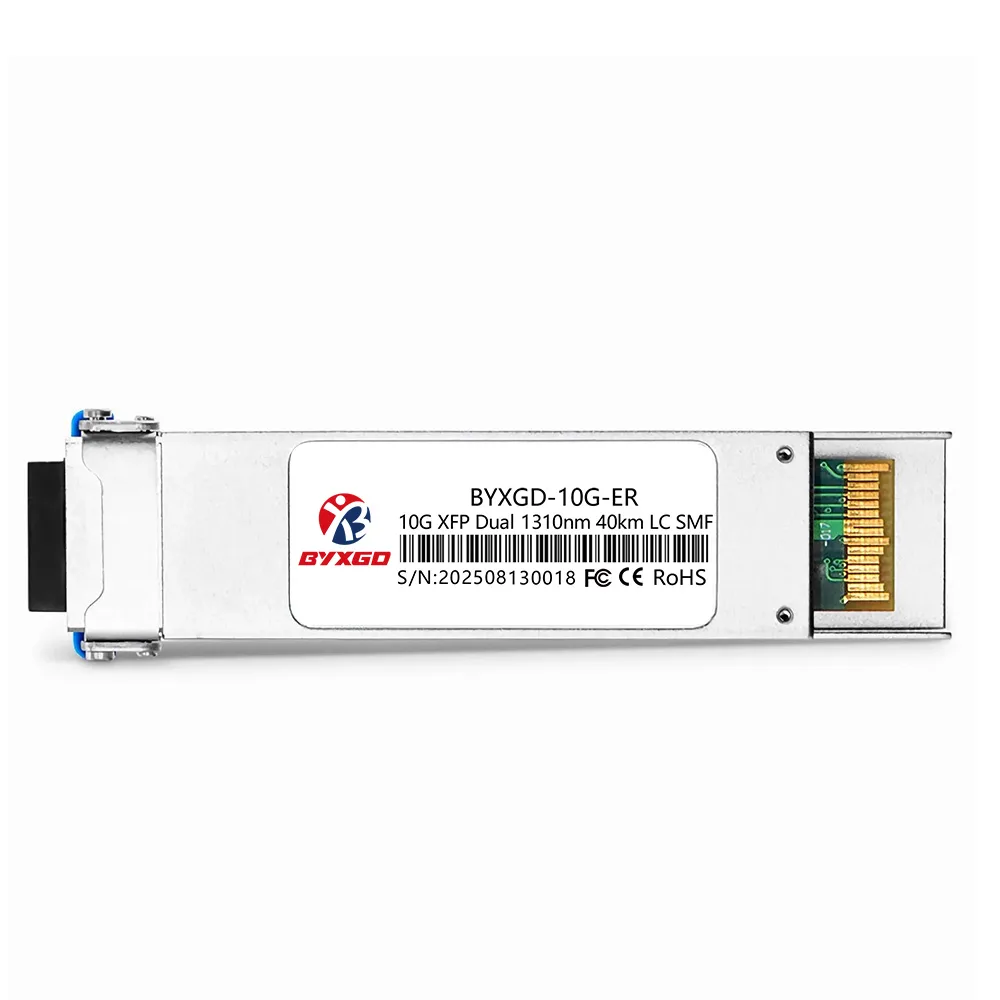

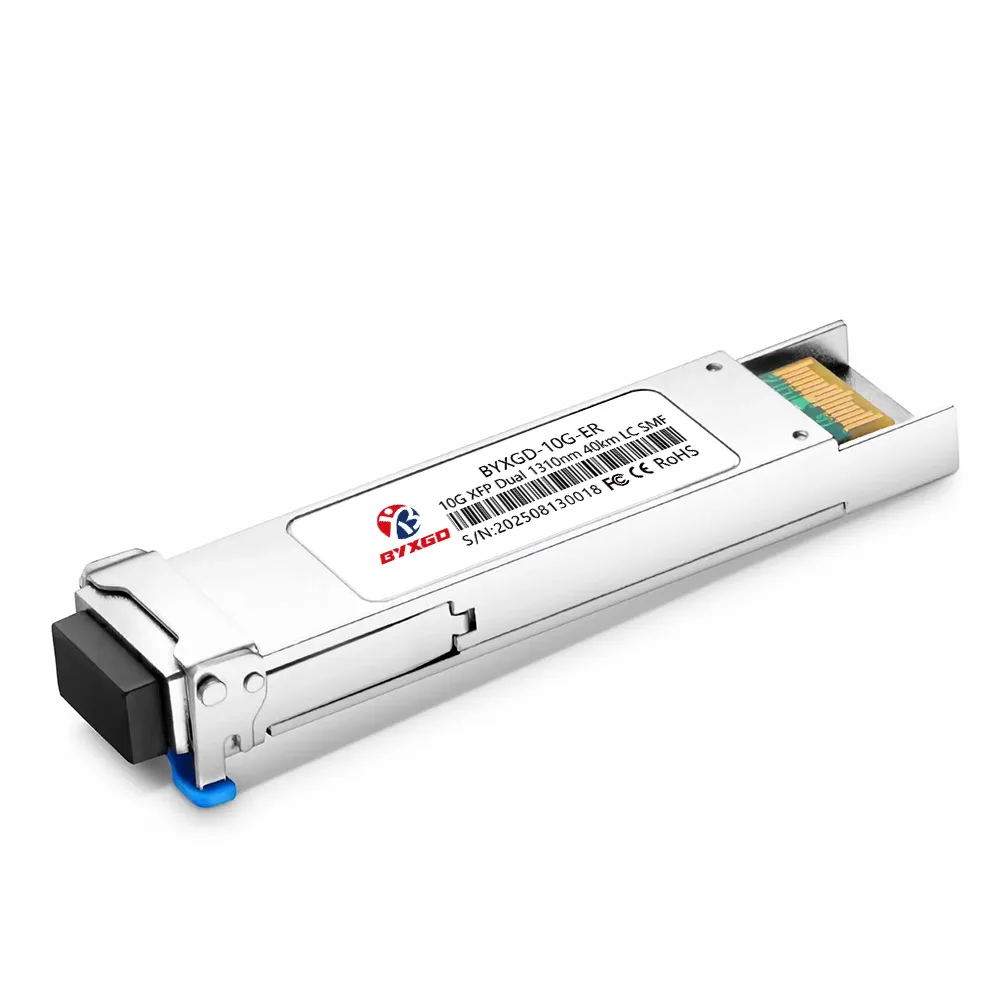

Le module 10GBASE-ER/EW XFP 1310 nm 40 km est un émetteur-récepteur XFP longue portée assurant une transmission optique 10 Gigabit sur fibre monomode OS2 avec des débits de données de 9.95 à 11.1 Gbit/s. Il prend en charge les protocoles Ethernet 10G, OC-192/STM-64 et Fibre Channel 10G. Doté d'un laser DFB/EML 1310 nm et d'un récepteur PIN haute sensibilité, il atteint une portée de 40 km. Son taux d'erreur binaire (TEB) typique est de 1 × 10⁻¹².

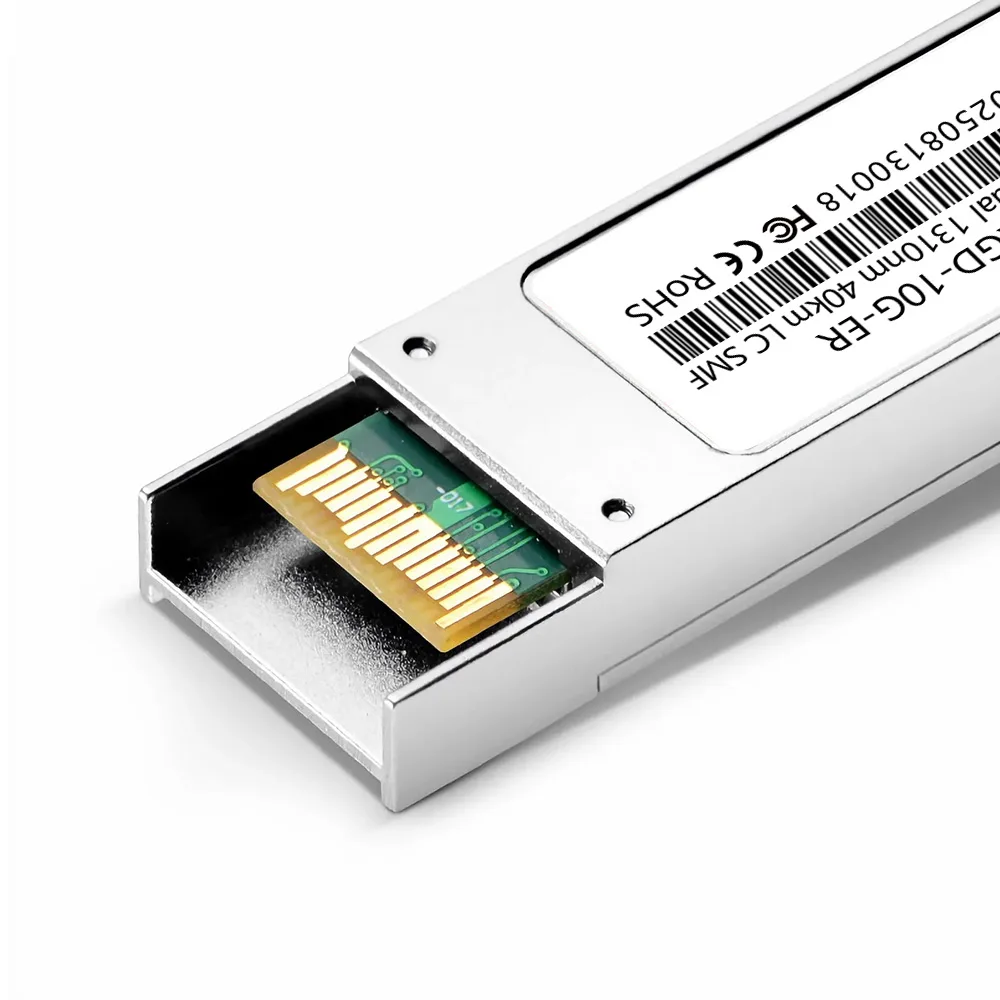

Grâce à la technologie DDM/DOM, le module surveille en temps réel la température, la tension d'alimentation, le courant de polarisation et la puissance optique d'émission/réception. Son boîtier entièrement métallique réduit les interférences électromagnétiques et offre une protection ESD optimale. Le module 10GBASE-ER XFP fonctionne sous une tension d'alimentation unique de 3.3 V via une interface électrique XFI ; sa consommation électrique est généralement inférieure à 3 W.
Le module 10GBASE-ER est entièrement conforme aux normes IEEE 802.3ae, INF-8077i et RoHS (sans plomb). Il est compatible avec les autres équipements dotés d'interfaces XFP ; cependant, la programmation EEPROM spécifique au fournisseur permet d'afficher l'indication de visibilité directe (LOS), la commande TX_DISABLE, les alarmes et d'autres fonctionnalités configurées par l'hôte. Les caractéristiques optiques du 10GBASE-ER/XFP incluent un bilan de liaison d'environ 14 à 16 dB, une puissance d'émission de -1 à +4 dBm, une sensibilité de réception de -15 à -16 dBm et une puissance de réception maximale d'environ -1 à 0 dBm. Le taux d'extinction doit être supérieur ou égal à 3 dB. Le module prend en charge la fibre monomode 9/125 µm avec connecteurs LC/UPC et respecte les limites de dispersion maximales pour les liaisons de 40 km à 1310 nm.
Aux spécifications
| Paramètre | Valeur |
| Marque | BYXGD |
| Facteur de forme | XFP |
| Applications | Ethernet 10GBASE-ER/EW ; Canal fibre 10G |
| Data Rate | 10 Gbps |
| Taux d'erreur binaire cible | 1E‑12 (typique) |
| Longueur des ondes | 1310 nm |
| Composants optiques | Émetteur DFB / Récepteur PIN |
| Rapport d'extinction | 4.5 dB |
| Puissance optique TX | 0 à +4 dBm |
| Sensibilité du récepteur | < −16 dBm |
| récepteur surcharge | > +0.5 dBm |
| Type de fibre | SMF (9/125 μm, OS2) |
| Max Distance | 40 km |

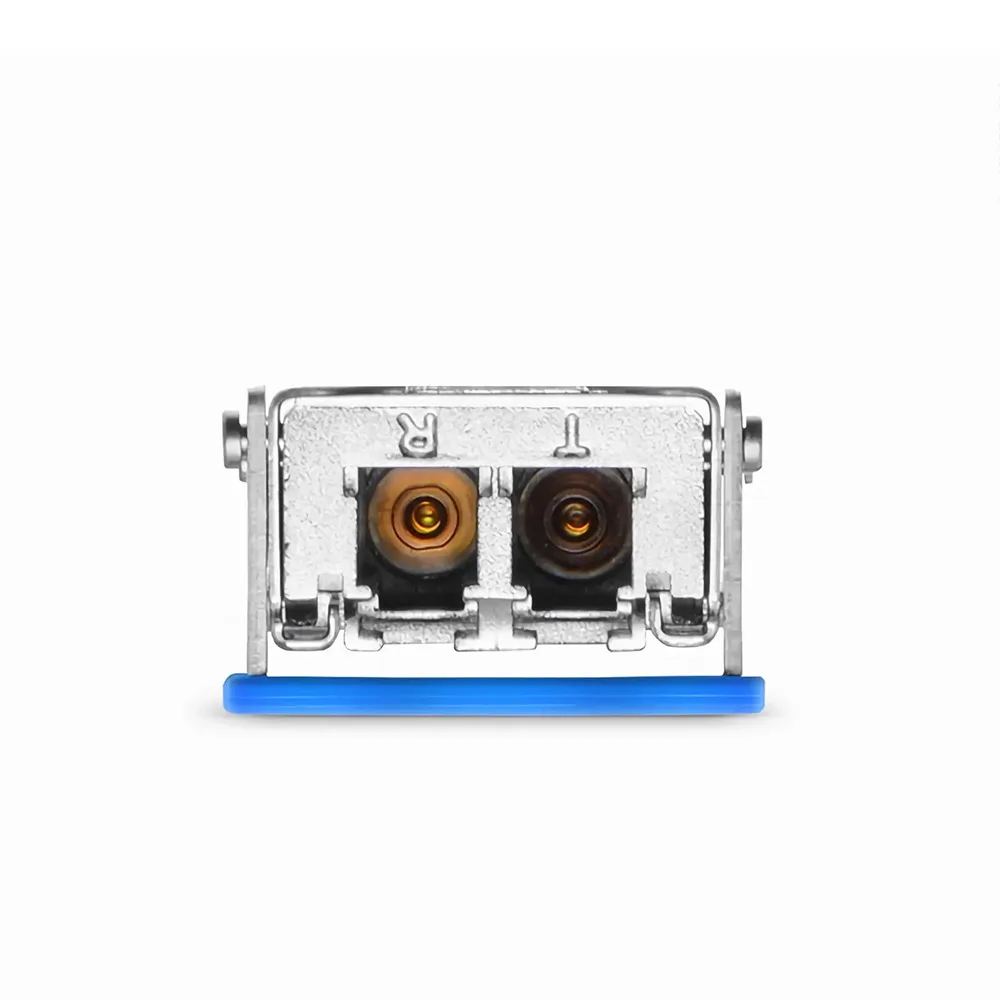

| connecteur | LC duplex (LC/UPC) |
| Tension d'alimentation | 3.3 V |
| Dissipation de puissance | < 3 W (typique) |
| DOM/DDM | Paramètres pris en charge (température, tension, polarisation, puissance Tx/Rx) |
| Température de fonctionnement | 0 à 70 ° C (32 à 158 ° F) |
| Température de stockage | −40 à 85 °C |

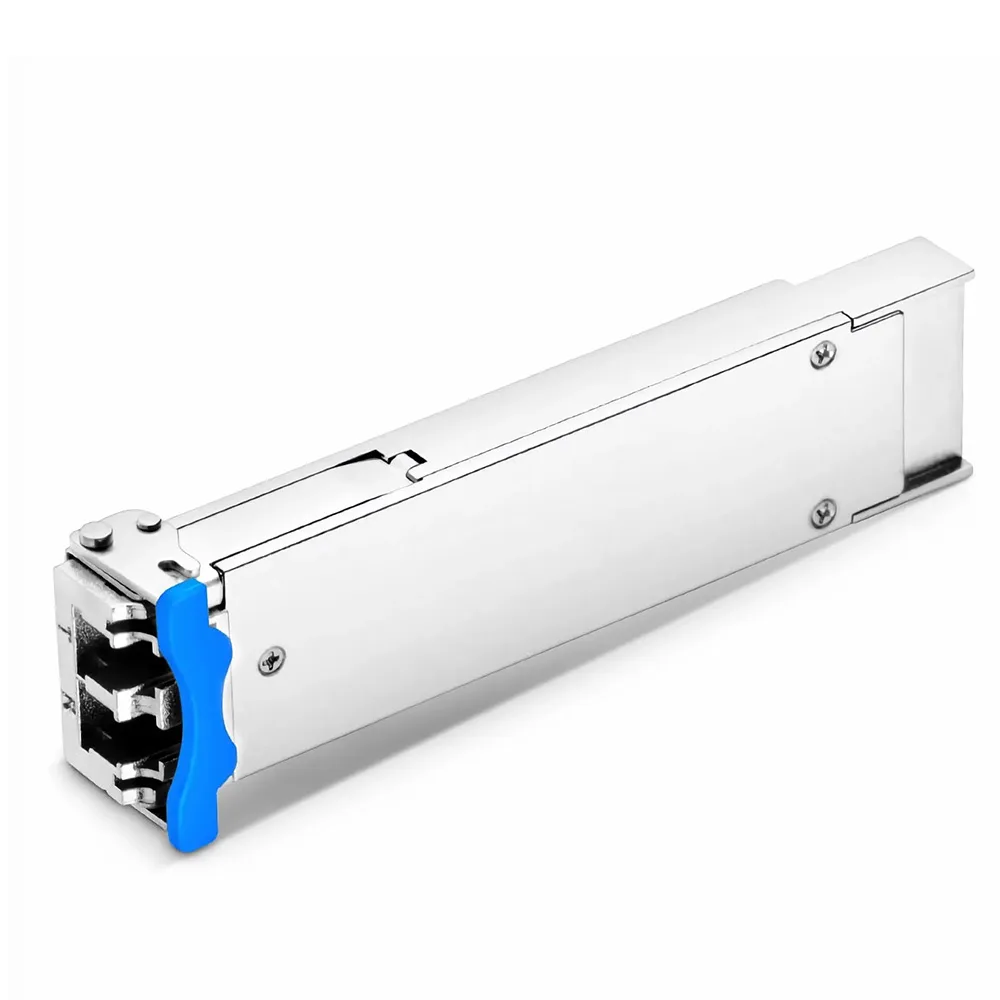

| Housing | Entièrement métallique, faible EMI, ESD améliorée |
| Normes MSA | XFP MSA, INF‑8077i, IEEE 802.3ae |
| Sécurité/Environnement | IEC-60825 ; FDA 21 CFR 1040.10/1040.11 ; RoHS |
| Protocoles | Ethernet 10G (ER/EW), Fibre Channel 10G, CPRI/eCPRI (le cas échéant) |
