Módulos SFP+ SR, LR y ER: Su guía definitiva para elegir e implementar fibra óptica 10G
La transmisión de datos de alta velocidad en redes empresariales y de centros de datos está impulsada por Módulos ópticos 10GElegir el módulo SFP+ adecuado, ya sea SR, LR o ER, puede tener un impacto significativo en el rendimiento, la fiabilidad y los costes. Conocer las diferencias clave, los tipos de fibra compatibles y los casos de uso correctos puede ayudarle a evitar errores costosos al elegir el módulo incorrecto y a reducir los problemas de implementación. Esta guía lo explicará con detalle y le proporcionará herramientas útiles para mejorar su infraestructura de red.
Comprensión de SFP+ SR, LR y ER: parámetros y distancias
Los módulos SFP+ SR, LR y ER son la piedra angular de las redes de fibra óptica de 10G. Cada módulo está diseñado para una distancia de enlace y un tipo de fibra específicos. Comprender las diferencias básicas entre cada módulo es fundamental para evitar costosas configuraciones incorrectas y ofrecerle el mejor diseño de red. Las diferencias se basan principalmente en la longitud de onda operativa, los medios de fibra compatibles y la distancia máxima.
¿Cuáles son las distinciones fundamentales entre los módulos SR, LR y ER?

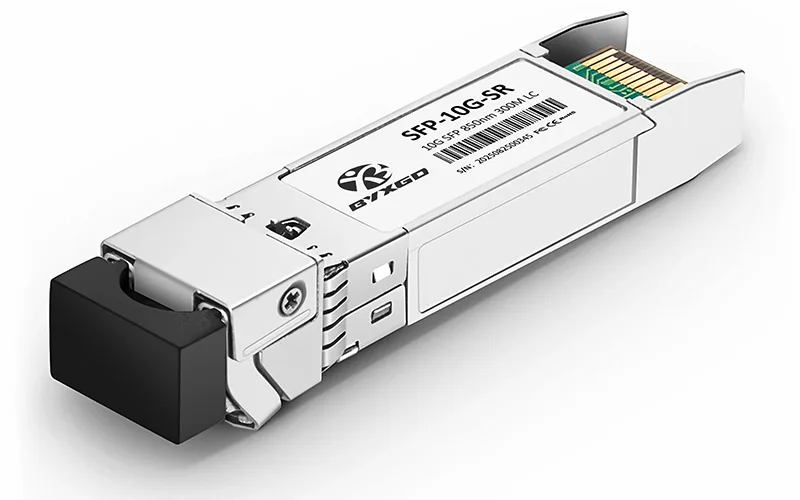

Los módulos SR (Short Reach) utilizan una longitud de onda de 850 nm y funcionan exclusivamente con fibra multimodo (OM3 u OM4), lo que proporciona una transmisión de datos fiable a distancias de aproximadamente 300 a 400 metros. Son ideales para la conectividad dentro de edificios o centros de datos, donde la ruta de fibra se limita a una distancia corta.

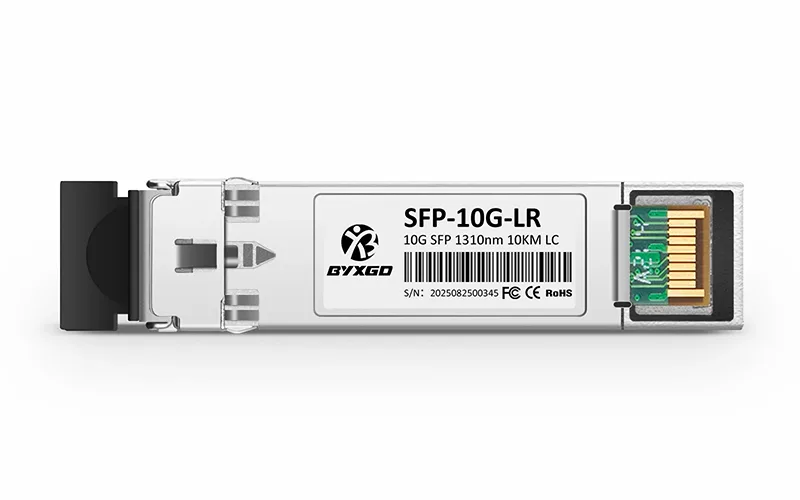

Los módulos LR (largo alcance) operan con una longitud de onda de 1310 nm y requieren fibra monomodo para extender la distancia efectiva a aproximadamente 10 km. Esto es suficiente para cubrir las redes troncales de campus o las redes metropolitanas.

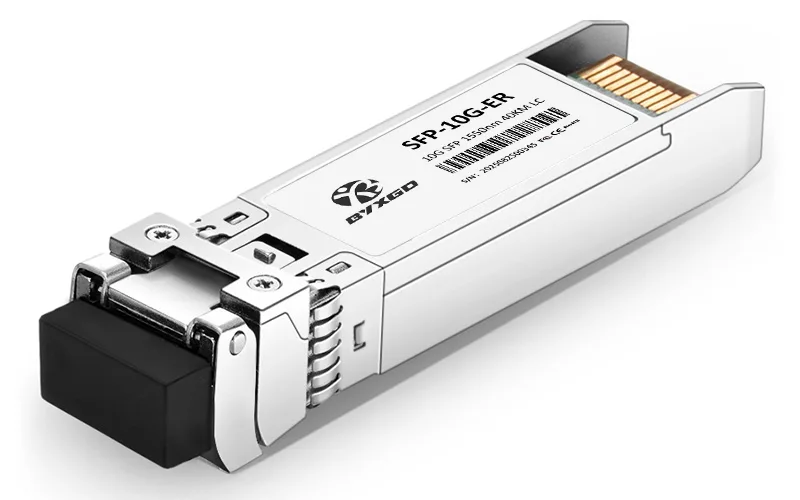

Los módulos ER (Alcance Extendido) transmiten una longitud de onda de 1550 nm a través de fibra monomodo y pueden extenderse a distancias superiores a 40 km. Son compatibles con aplicaciones de larga distancia y son ideales para conectar edificios u otras aplicaciones regionales.
Al seleccionar módulos y utilizar distancias o tipos de fibra fuera de las especificaciones, se producirán errores de señal y una disminución del rendimiento, lo que podría provocar un fallo del enlace. Una vez que comprenda y revise estas diferencias básicas, podrá seleccionar módulos de forma práctica y eficaz sin errores.
¿Por qué es importante el tipo de fibra? Explicación de fibra multimodo vs. monomodo
El tipo de cable de fibra óptica afectará directamente la compatibilidad de un módulo y el rendimiento general de una red.
- La fibra multimodo (OM3/OM4) tiene un núcleo de mayor tamaño, lo que permite múltiples modos de luz; sin embargo, la distancia es limitada debido a la dispersión modal experimentada con la fibra multimodo, por lo que se utilizarán exclusivamente módulos SR.
- La fibra monomodo tiene un tamaño de núcleo más pequeño, lo que permite la propagación de un solo modo de luz y es capaz de soportar distancias mayores a los módulos LR y ER.
Si se utiliza un módulo monomodo con fibra multimodo, o viceversa, la calidad de la señal será muy deficiente o no habrá conectividad. Si la calidad de la fibra se degrada o el cable envejece, el rendimiento se verá aún más limitado. Por lo tanto, es importante confirmar la integridad del tipo de fibra antes de seleccionar un módulo.
¿Cómo se comparan los principales módulos 10G? Análisis comparativo exclusivo y detallado
A continuación se muestra una comparación sucinta de algunos de los 10G más reconocidos. Módulos ópticos SFP+ Para demostrar variaciones:
- Cisco GLC-10G-SR – El modelo SR, que trabaja a 850 nm, con fibra multimodo, tiene un alcance máximo de 300 m y se emplea generalmente en centros de datos.
- FTLX8571D3BCL de Finisar: es comparable al módulo GLC-10G-SR de Cisco con DDM, los mismos parámetros operan a 850 nm, con fibra multimodo; sin embargo, tiene un alcance de hasta 400 m.
- Cisco GLC-10G-LR: El modelo LR funciona a 1310 nm con fibra monomodo y su alcance máximo es de 10 km. Generalmente, se utiliza como red troncal del campus.
- Juniper EX-SFP-10GE-LR: Este también es un modelo LR con un alcance de 10 km en fibra monomodo. Esta pieza está certificada para switches Juniper.
- El FTLX1471D3BTL ER de Finisar tiene una clasificación de 1550 nm sobre fibra monomodo, con un alcance alcanzable de hasta 40 kilómetros y es aceptable en muchas aplicaciones de larga distancia.
La comparación presentada ofrece una guía para comprender el rendimiento del módulo a simple vista. Obviamente, puede ayudar a los profesionales de redes a comprender rápidamente las diferencias de rendimiento y a prepararse mejor para futuras decisiones de planificación o compra de secciones de cualquier red. Usuarios y profesionales, la descripción general proporcionada les ayudará a tomar decisiones sobre el ciclo de vida.
Cómo elegir el módulo SFP+ adecuado según la distancia de la red y la aplicación
Seleccionar la Módulo SFP+ Depende de varios factores, pero es importante tener en cuenta la disposición física de la red y el tipo de fibra que se utiliza. Para enlaces más cortos, normalmente de menos de 300 metros y con fibra multimodo OM3, los módulos SR son la opción más rentable. Para enlaces más largos de menos de 10 kilómetros, donde se requiere un SFP+, se necesitarán módulos LR.
Los módulos LR requieren fibra monomodo para mantener la integridad de la señal. En enlaces más cortos, como en conexiones entre edificios de más de 10 kilómetros, conviene utilizar módulos ER. Al seleccionar correctamente el módulo que se ajuste a la distancia y al tipo de fibra, obtendrá un mejor rendimiento, menos errores y, con suerte, ahorrará más dinero que podría haber invertido en funciones innecesarias.
Se trata de sopesar el costo y el rendimiento; por ejemplo, no compre módulos de mayor alcance para tramos cortos; los módulos LR/ER suelen ser más caros y consumir más energía. Elegir módulos que se adapten a su entorno específico protege su inversión en la red.
¿Cómo optimizó un centro de datos su rendimiento mediante módulos SR, LR y ER? Caso práctico
Un gran centro de datos experimentaba picos de latencia intermitentes y frecuentes reinicios de enlaces en las conexiones troncales. Originalmente, habían implementado su red utilizando principalmente módulos SR y no veían una razón clara para la inestabilidad de algunos enlaces en tramos largos. El equipo realizó una auditoría de su infraestructura de fibra y realizó las siguientes implementaciones estratégicas de módulos SFP+:
- Los módulos SR se conservaron para conexiones cortas entre racks y racks cercanos.
- Los módulos LR se cambiaron por módulos SR en la fibra troncal del campus de alcance medio (hasta 150 metros).
- Se utilizaron módulos ER para las rutas de fibra entre edificios más largas, que resultaron ser demasiado lejanas para conexiones LR confiables.
El uso del enfoque de módulos SFP+ multicapa para gestionar el impacto de las diferentes distancias de enlace redujo la latencia en un 25 % y el tiempo de inactividad de la red a la mitad. La consiguiente reducción de los costes operativos fue del 15 %, gracias también a la optimización del consumo energético y a la menor necesidad de reemplazos de SFP+. Esta implementación fue exitosa porque indica que las características de la distancia de enlace deberían determinar los módulos SFP+ elegidos para la implementación, y no una simple suposición predeterminada.
¿Por qué es vital la compatibilidad? Cómo evitar errores costosos
La compatibilidad entre los módulos SFP+ y los equipos asociados es un factor crucial para la fiabilidad del enlace. El uso de módulos no certificados por el fabricante original del equipo (OEM) o, aún más importante, ignorar los estándares de codificación EEPROM puede provocar transceptores no reconocidos, problemas de conectividad intermitentes o, peor aún, una degradación del rendimiento.
Estos son problemas importantes que pueden afectar el funcionamiento de su red. Este tipo de problemas también puede conllevar costosas reparaciones y reemplazos, lo que anula cualquier ahorro que pudiera haber obtenido al comprar módulos más económicos y sin certificación. Los equipos de grado industrial deben contar con compatibilidad adecuada con transceptores en el firmware del dispositivo, en el puerto físico utilizado y, lo más importante, para fines de seguimiento, la identificación de la EEPROM. La compatibilidad siempre debe ser una prioridad para obtener enlaces de red estables y duraderos.
¿Cuáles son las comprobaciones de compatibilidad esenciales antes de la compra? Lista de verificación previa a la compra
Para evitar discrepancias que puedan afectar la compatibilidad del hardware, consulte esta lista de verificación:
- Verifique que su conmutador o enrutador tenga una lista de módulos SFP+ aprobados.
- Asegúrese de que los códigos EEPROM de los módulos propuestos coincidan con los códigos esperados.
- Confirme que su firmware pueda soportar los módulos que ha seleccionado para su implementación.
- Valide que sus módulos y equipos compartan tipos de fibra y estándares de conectores compatibles.
- Compre únicamente a distribuidores autorizados o al fabricante para mitigar problemas con productos falsificados.
- Examine el consumo de energía indicado y las capacidades térmicas de sus módulos para confirmar que sean aceptables para su entorno.
Seguir esta lista de verificación debería tranquilizarlo y generar menos riesgos a medida que implementa módulos en sus sistemas de red; también debería brindarle tranquilidad con respecto a sus opciones a medida que continúa como profesional de la red.
Cómo garantizar una instalación y un mantenimiento impecables de los módulos SFP+
El primer paso para una red confiable es asegurarse de que la instalación se realice correctamente. Limpiar los extremos de la fibra es el primer paso. Asegúrese de eliminar el polvo y otros contaminantes que afectan negativamente la calidad de la señal. Coloque el módulo SFP+ en el puerto con cuidado pero con firmeza hasta que encaje en su lugar. No lo fuerce. Es mejor retirarlo y volver a hacerlo para evitar dañarlo.
Asegúrese de utilizar el tipo de módulo SFP+ adecuado para el entorno en el que va a implementarlo. Un módulo de grado comercial es suficiente si se instalará en un centro de datos. Sin embargo, si el módulo se instalará en exteriores o en un entorno extremo, es mejor optar por un módulo de grado industrial con un rango de temperatura más amplio.
En cuanto al mantenimiento preventivo, revise periódicamente las conexiones de fibra para garantizar su seguridad y limpie los conectores con regularidad. La mayoría de los módulos cuentan con una herramienta de diagnóstico integrada que le ayudará a supervisar el estado del módulo. Seguir una rutina constante con estos elementos minimizará las interrupciones imprevistas y prolongará la vida útil de sus componentes ópticos.
Cómo solucionar problemas comunes como pérdida de señal o falta de enlace mediante CLI
Un enfoque sistemático de resolución de problemas puede ayudar a descubrir rápidamente la causa raíz de problemas como la pérdida de señal o la falta de enlace. La falta de enlace puede deberse a varias razones, como módulos mal instalados, conectores sucios o el uso de módulos no compatibles. Una alta tasa de error suele indicar daños físicos en la fibra o un problema relacionado con el nivel de potencia.
Los comandos CLI pueden ser útiles para obtener información: En los dispositivos Cisco, ingrese Mostrar detalles de las interfaces del transceptor Para ver la potencia, la temperatura y el voltaje de Tx/Rx. En los enrutadores Juniper, ejecute Mostrar interfaces de diagnóstico óptico para datos similares.
Al analizar la salida, verá que una potencia de recepción baja suele ser una buena señal de fibras sucias o dañadas. También verá que una potencia de transmisión anormal indica que el módulo podría estar defectuoso. También puede comprobar la temperatura para detectar si hay tensión en el hardware o si está fuera de las especificaciones de temperatura. Esto agilizará el proceso de diagnóstico, lo que se traduce en resoluciones más rápidas de los problemas y, en última instancia, en un mayor tiempo de actividad.
¿Qué viene después de 10G? Tendencias futuras en módulos ópticos SR, LR y ER
El avance más allá de los módulos SR, LR y ER de 10G responde a las demandas de ancho de banda y al aumento de las velocidades de datos. Los nuevos módulos SR/LR/ER de 25G, 50G y 100G utilizarán los mismos tipos de fibra y longitudes de onda que sus homólogos, lo que garantiza la retrocompatibilidad. Además de ser más rápido que sus predecesores, esta nueva tecnología proporcionará diagnósticos adicionales y una mayor eficiencia, lo que permitirá a los usuarios actualizar el hardware de red sin tener que reemplazar el cableado.
La comprensión de esta evolución preparará a los profesionales de redes del futuro para realizar actualizaciones de sistemas de manera fluida, al mismo tiempo que capacitará a sus líderes de negocios para tomar decisiones presupuestarias que optimicen la eficiencia y el crecimiento y contengan los costos.
¿Cuál es su lista de verificación final para una implementación exitosa del módulo SFP+?
La implementación exitosa de los módulos SR, LR y ER SFP+ 10G depende de algunos pasos clave. El primer paso es adaptar cada módulo a la distancia del enlace y al tipo de fibra. Utilice un SR para tramos cortos multimodo, un LR para tramos cortos monomodo y un ER para tramos multimodo de larga distancia.
El segundo paso es asegurarse de utilizar módulos certificados por el fabricante y revisar los códigos EEPROM para verificar la compatibilidad. Si omite este paso, el enlace puede fallar. El tercer paso es seguir las prácticas de instalación adecuadas. Esto implica limpiar los conectores, asentar firmemente los módulos y, por supuesto, asegurarse de instalar el equipo según las especificaciones ambientales del fabricante.
El último paso es supervisar y diagnosticar periódicamente el estado de su red y limpiar la fibra según sea necesario. De esta forma, puede evitar la degradación del rendimiento y las interrupciones imprevistas. Esta lista de verificación proporciona una metodología clara y consistente para realizar actualizaciones de red eficaces y económicas.
¿Cuáles son sus principales preguntas frecuentes sobre los módulos SR, LR y ER SFP+ 10G?
- ¿Cuál es la distancia máxima de transmisión de datos con 10GBASE SR? Normalmente, se alcanzan unos 300-400 metros con fibra multimodo OM3 u OM4.
- ¿Puedo usar módulos SFP+ LR en fibra multimodo? No; es necesario usar fibra monomodo con módulos LR; de lo contrario, la señal experimentará problemas de integridad.
- ¿Cómo encuentro el módulo correcto a partir del número de pieza? Revise las especificaciones del proveedor para identificar o encontrar detalles del módulo y busque información identificable sobre "SR", "LR" (o una variación), así como la longitud de onda y el tipo de fibra.
- ¿Qué factores pueden contribuir a la degradación de la señal en la capa de enlace? Daños físicos a la fibra, suciedad o aceite en el conector, emparejamiento incorrecto del módulo con la fibra y cable viejo.
- ¿Cómo verifico que el módulo sea compatible con mis conmutadores actuales? Consulte la lista de dispositivos del proveedor, compare el código EEPROM del módulo con el de los dispositivos y, si es posible, pruebe los módulos antes de implementarlos en grandes cantidades.
¿Existen módulos SFP+ de terceros que sean fiables y más económicos que comprar módulos SFP+ OEM directamente del fabricante? Algunos módulos de terceros pueden ser más económicos, pero también pueden presentar una mayor tasa de fallos. Es posible que los proveedores externos no ofrezcan el mismo soporte técnico que el fabricante del dispositivo después de la venta, por lo que la fiabilidad de los módulos de terceros a veces puede ser un riesgo.
