10 cosas que debe saber sobre las empalmadoras de fibra con mantenimiento de polarización (PM)

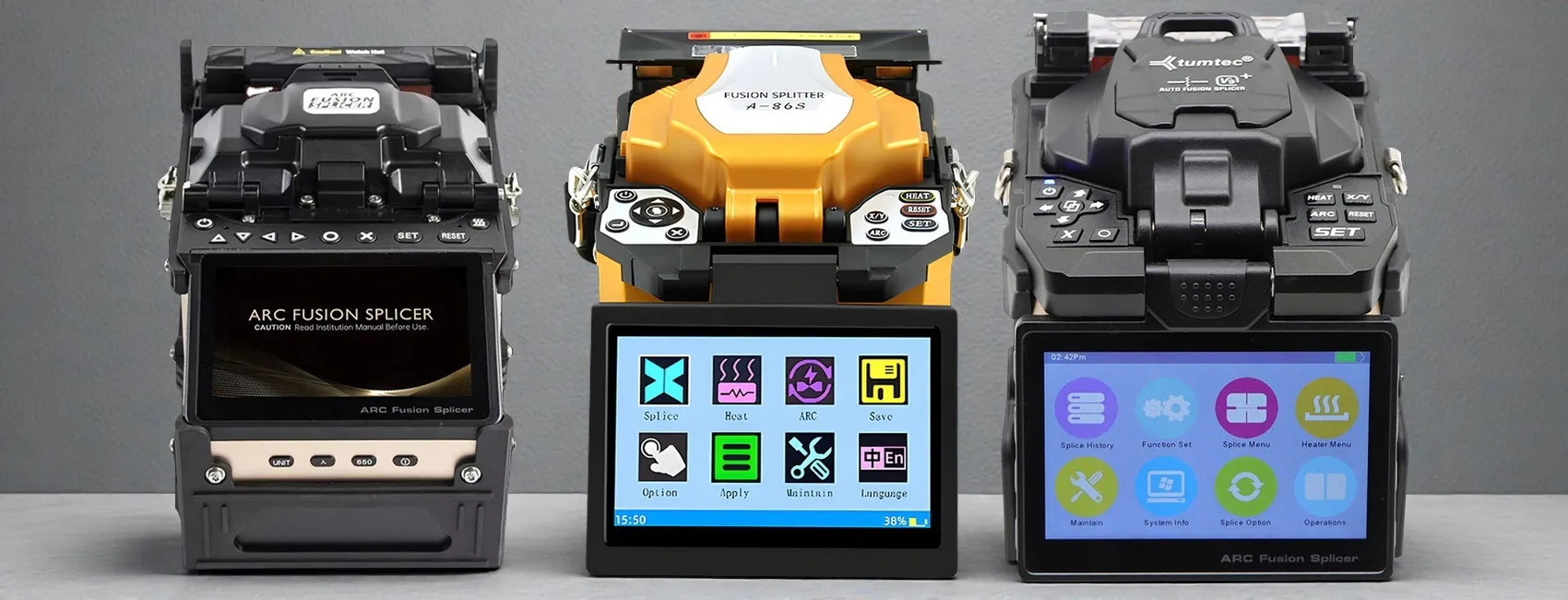

¿Qué es un empalmador de fibra con mantenimiento de polarización (PM)?
Las fibras PM son fibras ópticas únicas, fabricadas específicamente para conservar la polarización de las señales luminosas. Son necesarias para su funcionamiento en campos como sensores, moduladores y comunicación coherente (sistemas de comunicación que requieren algún tipo de relación de fase o polarización para codificar y decodificar datos ópticos). Las fibras PM funcionan de forma diferente a las fibras monomodo (SM) normales, ya que estas últimas no tienen el diseño ni la capacidad de mantener la polarización de la luz durante la transmisión ni, sobre todo, durante la integración de la señal en una red. Las fibras PM utilizan diversas estructuras internas, como la introducción de varillas de tensión, para crear birrefringencia, que mantiene la orientación de las señales de luz polarizada a medida que se transmiten a través de la fibra.
PM empalmadores de fusión de fibra Funcionan como una herramienta de empalme de alta precisión. Específicamente, las empalmadoras de fibra PM unen fibras PM sin alterar ni modificar sus propiedades de polarización durante el proceso. Las empalmadoras de fibra PM realizan el empalme alineando los dos núcleos de la fibra y sus ejes de polarización antes de continuar. Esto difiere del método habitual de empalme de fibra monomodo, donde el operador alinea solo los dos núcleos sin tener en cuenta el mantenimiento de los ejes de polarización de la luz polarizadora durante el empalme.
Es importante que los profesionales de ingeniería comprendan cómo funcionan los empalmadores de fibra PM y su método de operación único para que puedan construir redes que operen a un alto nivel de rendimiento, donde la polarización es importante y sensible a las redes ópticas.

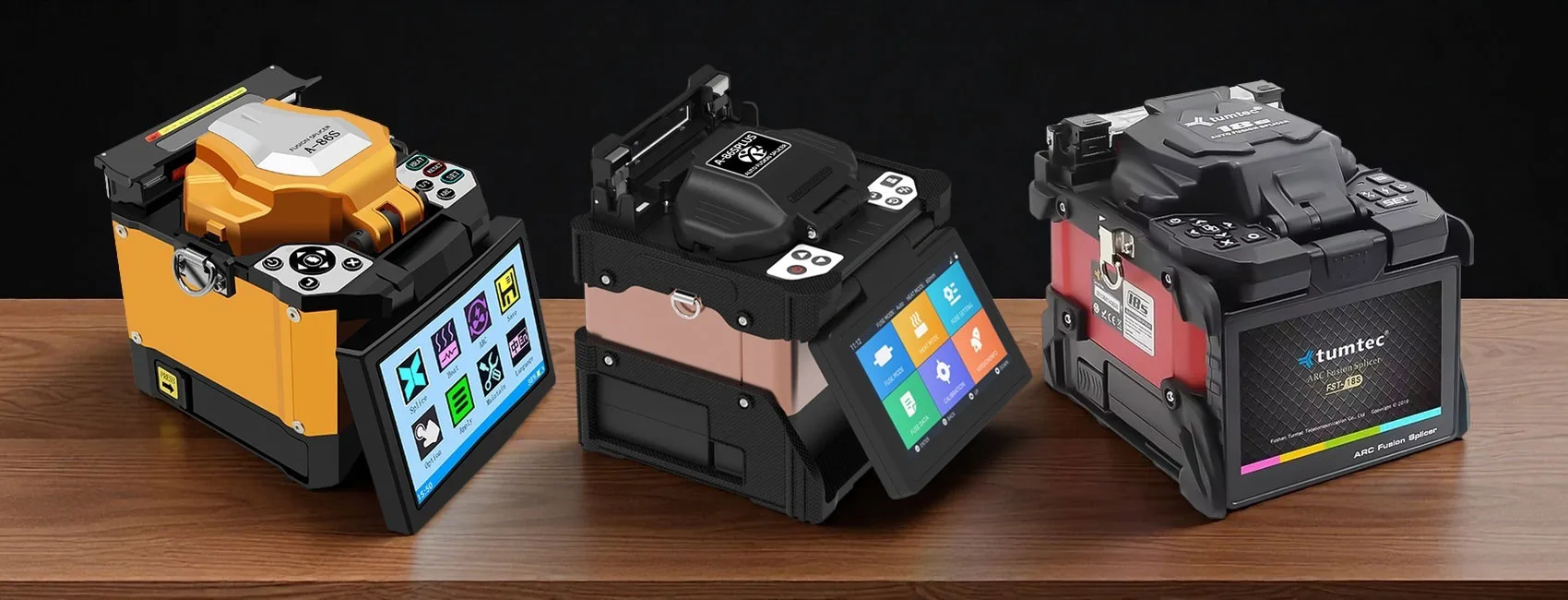

Empalmador de fusión de fibra con mantenimiento de polarización exhibido en una mesa, mostrando su diseño y panel de control.
Estructura y características de la fibra óptica PM
Las fibras de PM están diseñadas con componentes de tensión internos, como varillas de tensión, para proporcionar birrefringencia, o diferentes índices de refracción para la luz que viaja a través de la fibra en ejes ortogonales. Esta birrefringencia y la tensión que la acompaña estabilizan la polarización de la luz a medida que viaja a través de la fibra de PM y no degradan la señal.
Los diseños comunes de fibra PM incluyen las fibras Panda, Bow-Tie y Elliptical. Cada una de estas fibras posee una estructura identificable con características de diseño únicas para satisfacer necesidades de rendimiento específicas. Por ejemplo, la fibra Panda incorpora dos barras de tensión cilíndricas que se asemejan a los ojos de un panda. Las fibras Panda presentan el mejor rendimiento en el mantenimiento de la polarización entre los diseños de fibra PM.
Las fibras PM son populares en sistemas ópticos de alto rendimiento para todas las aplicaciones donde la preservación de la polarización es de suma importancia (por ejemplo, sensores de fibra óptica, moduladores ópticos y redes de comunicación coherentes).
¿Cómo funcionan los empalmadores de fusión de fibra?
El empalme por fusión de fibra conecta dos fibras ópticas alineando con precisión sus núcleos y fusionándolos mediante un arco eléctrico. El resultado es una conexión fluida y de baja pérdida. Sin embargo, las empalmadoras de fibra de PM están especialmente diseñadas para gestionar también la complejidad de mantener la polarización.
Una ventaja distintiva de las máquinas de empalme de PM son los soportes de fibra rotatorios que permiten a los técnicos rotar las fibras para alinear con precisión los ejes de polarización. Es fundamental asegurar una alineación precisa de los ejes de polarización, ya que incluso una ligera desalineación rotacional degrada la relación de extinción de polarización (PER) y aumenta la pérdida de empalme.
Además, las máquinas de empalme de fibra PM vienen con imágenes avanzadas en los modelos de gama alta y controles de automatización, que brindan precisión y repetibilidad para realizar empalmes de alta calidad para aplicaciones sensibles a la polarización.
La importancia de una alineación precisa en el empalme de fibra de PM
Mantener la polarización durante el empalme depende en gran medida de la precisión de la alineación del núcleo y del eje de polarización. Si las fibras están desalineadas, la PER disminuirá considerablemente, generando una mayor pérdida de empalme y degradando la señal.
Las empalmadoras de fibra de PM utilizan imágenes de alta resolución combinadas con algoritmos de alineación avanzados para realizar esta tarea. Estos ayudan a los técnicos a posicionar las fibras con precisión submicrónica, preservando la frágil polarización y maximizando la calidad del empalme.
Características principales de los empalmadores de fusión de fibra PM
Las empalmadoras de fusión de fibra PM modernas utilizan imágenes duales de la cara del extremo de la fibra, lo que permite al operador visualizar ambos extremos de la fibra simultáneamente. Esto, a diferencia de una sola vista de la cara del extremo de la fibra, proporciona una mejor alineación.
Además, las empalmadoras modernas admiten la calibración ARC para ajustar continuamente los parámetros de fusión durante el empalme. Estas empalmadoras también admiten ángulos de empalme múltiples, generalmente de 0°, 45° y 90°, para adaptarse a diferentes configuraciones de fibra PM.
Por último, los empalmadores modernos también son intuitivos para el operador, reducen los errores del operador y proporcionan velocidad para empalmar la fibra, creando una valiosa sinergia para la implementación de redes PM.
Desafíos comunes en el empalme de fibra de PM
El empalme continuo de fibras que mantienen la polarización (PM) presenta desafíos únicos, basados en su sensibilidad a la polarización. El lector debe considerar los dos mayores desafíos: gestionar la sensibilidad a la polarización durante el proceso de fusión y garantizar que el estado de polarización se mantenga durante la manipulación del cable. Algunos ajustes o perturbaciones, a veces muy pequeños, pueden afectar negativamente la tasa de extinción de la polarización (PER).
Reducir la pérdida de empalme y la retrorreflexión son aspectos importantes que deben abordarse para garantizar el rendimiento óptimo de la red. Tanto los técnicos como los científicos deben utilizar técnicas de manejo de fibra consolidadas, con un control adecuado del arco de fusión y del equipo de empalme, para reducir las pérdidas mencionadas. Además, deben tener en cuenta factores ambientales como las variaciones relativamente pequeñas de temperatura (es decir, en el clima global) y la tensión mecánica, que pueden afectar la calidad del empalme debido a sus efectos sobre la microflexión, la tensión y la birrefringencia.
Por último, la competencia en la resolución de problemas de empalmadores de fusión de fibra óptica se aplica tanto a los técnicos como a los científicos, para identificar de forma rápida, eficiente y eficaz la causa raíz de cualquier problema que pueda surgir, en el sitio o en el laboratorio, contribuyendo de manera eficiente a producir empalmes repetibles y de calidad en el laboratorio o alta confiabilidad en condiciones exigentes.
Cómo elegir el empalmador de fusión de fibra PM adecuado
Al buscar empalmadoras de fibra PM de calidad, hay muchos aspectos a tener en cuenta. En primer lugar, es importante considerar la precisión del empalme. Esta precisión es importante porque afecta la integridad de la señal y el mantenimiento de la polarización. En segundo lugar, la velocidad también es importante, ya que afectará el proceso general de instalación y los costos de mano de obra. Para proyectos e implementaciones grandes, lo ideal es contar con un dispositivo más rápido. La experiencia del usuario también es importante, y factores como la facilidad de uso y la asequibilidad también pueden ser indicadores del diseño de una empalmadora de fibra PM. Esto se debe a que usar una empalmadora de fibra PM con características y funciones más intuitivas reducirá el riesgo de errores del operador y requerirá menos tiempo de capacitación. La durabilidad y la portabilidad de la empalmadora también se relacionan con la experiencia del usuario; si el usuario o instalador utiliza una empalmadora en diferentes ubicaciones y entornos, la durabilidad y la portabilidad del instrumento serán importantes si los empleados autónomos o contratistas deben viajar a diferentes ubicaciones.
Existen varias marcas reconocidas que fabrican modelos de empalmadores de fibra PM, cada uno con diferentes características y capacidades a distintos precios. Invertir en soporte y capacitación también es esencial para que los operadores aprovechen al máximo el empalmador de fibra PM y garanticen empalmes de alta calidad.
Mantenimiento y solución de problemas de empalmadores de fibra PM
Para lograr el mejor rendimiento, las empalmadoras de fibra de PM deben limpiarse y calibrarse periódicamente. La limpieza de los portafibras, electrodos y lentes ayuda a evitar la contaminación de la fibra, lo cual puede comprometer la calidad del empalme. La calibración regular mantiene el arco de fusión para lograr un rendimiento repetible.
Los errores de alineación, el rendimiento inconsistente del arco y los problemas de software son comunes con las empalmadoras de fibra. Es recomendable que un técnico conozca los procedimientos de solución de problemas incluidos con su dispositivo, como la recalibración, la limpieza y las actualizaciones de firmware y software, para encontrar posibles soluciones.
Actualizar el firmware y el software incluidos con la empalmadora es útil para aprovechar las nuevas funciones y correcciones de errores, así como una automatización mejorada, una vez que se tienen en cuenta los ajustes preprogramados del fabricante. Mantener la empalmadora actualizada es una buena manera de garantizar su eficacia y fiabilidad a lo largo del tiempo.
Últimas innovaciones en tecnología de empalme de fibra PM
Las recientes mejoras en la tecnología de empalme de fibra de PM han automatizado los procesos de empalme y reducido la necesidad de intervención del operador. Estos sistemas de empalme automatizados han avanzado con inteligencia integrada, que puede detectar la orientación de la fibra y ajustar la alineación de forma automática y consistente. El rendimiento de estos sistemas ha mejorado significativamente el rendimiento, la calidad y la consistencia del empalme.
Algunas empalmadoras pueden usar medidores de relación de extinción de polarización (PER) para medir la calidad del empalme sobre la marcha. Esto permite al operador optimizar el rendimiento del empalme para la retención de la polarización y ajustar la calidad de la costura inmediatamente.
Los nuevos tipos de fibra y los métodos de empalme creativos están mejorando las redes de fibra PM para ofrecer alta velocidad y alta tolerancia a las condiciones ambientales, todo para los sistemas de comunicación óptica de próxima generación.

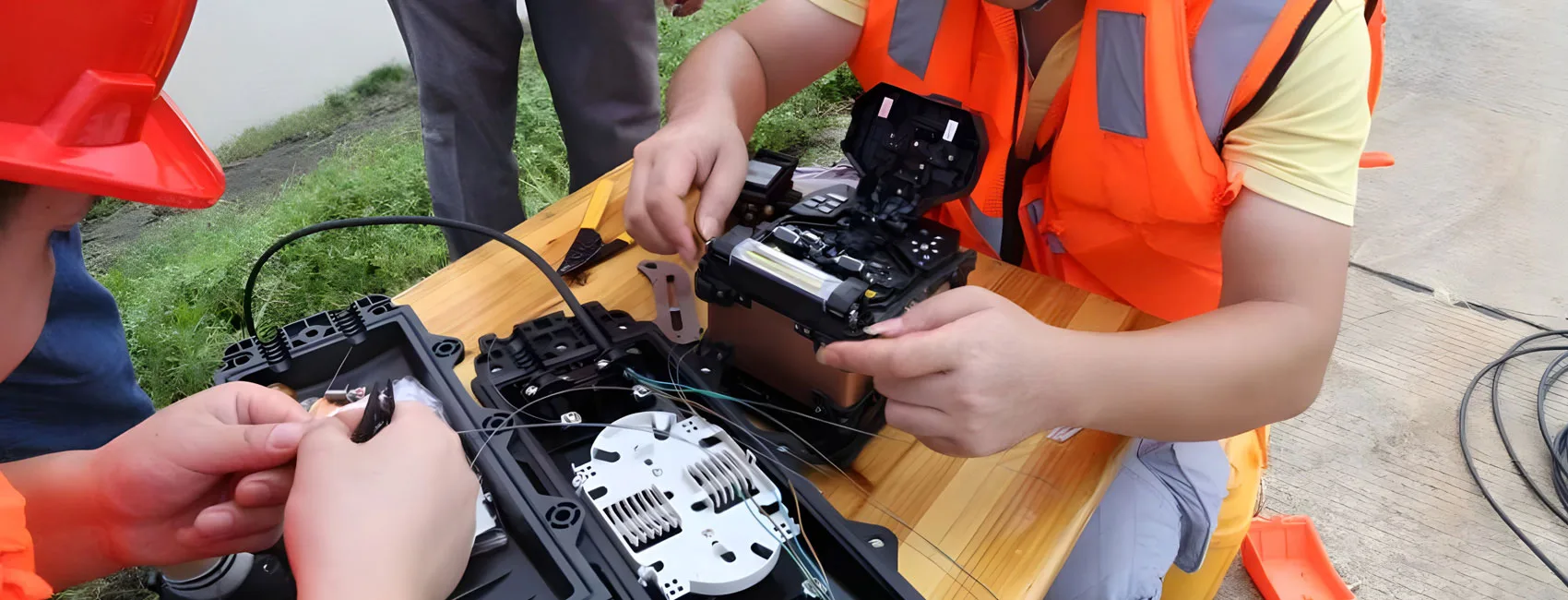

Ingeniero que utiliza un empalmador de fusión de fibra al aire libre, conectando cables en un sitio de instalación de campo.
Por qué son importantes los empalmadores de fibra PM para su red
Los empalmadores de fusión diseñados para fibra polarizada son un componente esencial para mantener la integridad de la señal en redes ópticas polarizadas. Su capacidad para alinear con precisión los núcleos de las fibras y las direcciones de polarización permite minimizar la pérdida de empalme, manteniendo al mismo tiempo altas tasas de extinción de la polarización. Estos factores son cruciales en sistemas como las comunicaciones coherentes y los sensores de fibra óptica.
Seleccionar las empalmadoras adecuadas, así como garantizar la capacitación y el mantenimiento adecuados de los operadores, puede ayudar a lograr empalmes confiables y de calidad que proporcionen un rendimiento óptimo y una larga vida útil a la red. En consecuencia, tendrá una red de fibra óptica más confiable al combinar una elección informada y las mejores prácticas (Empalme de Fibra PM) para el mantenimiento de sus equipos y empalmadoras MFA.
