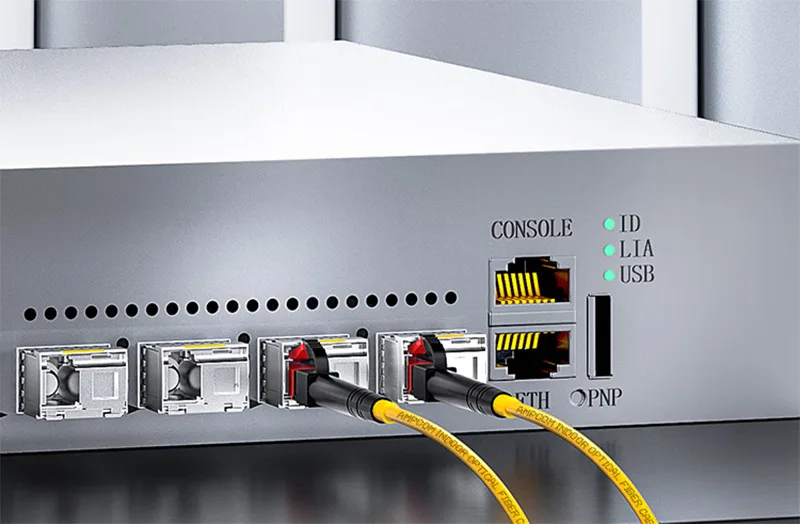

Γιατί έχουν σημασία οι διακόπτες SFP PoE: Από τη συμβατότητα έως την αποτελεσματική ανάπτυξη

Η τεχνολογία Power over Ethernet (PoE) έχει αλλάξει τον τρόπο με τον οποίο ρυθμίζονται τα δίκτυα, παρέχοντας ισχύ και δεδομένα μέσω ενός μόνο καλωδίου. Ωστόσο, η χρήση ενός διακόπτη PoE σε συνδυασμό με γρήγορη (υψηλής ταχύτητας) σύνδεση Ενότητες SFP μπορεί να παρουσιάσει προκλήσεις. Η επίτευξη ισορροπίας μεταξύ της ευκολίας των τεχνολογιών PoE και των αναγκών για γρήγορη συνδεσιμότητα μεγάλων αποστάσεων εξαρτάται συχνά από τη γνώση και την ευκολία εφαρμογής.
Σε αυτό το άρθρο, θα μοιραστούμε μια επισκόπηση των διακοπτών SFP PoE, μειώνοντας τις πολυπλοκότητες και αντιμετωπίζοντας συνηθισμένα λάθη. Θα ολοκληρώσετε αυτό το ταξίδι με φωτισμένους - έχοντας επανεξετάσει τις βασικές γνώσεις έως την προηγμένη ανάπτυξη - αρκεί να κάνετε επιλογές συσκευών που εξαλείφουν τις εικασίες, μεγιστοποιούν την απόδοση του δικτύου και υποστηρίζουν δίκτυα επόμενης γενιάς.
Η έρευνα θα δείξει επίσης πού και πώς μπορούν να χρησιμοποιηθούν οι θύρες SFP για τροφοδοσία PoE—όλα αυτά μεγιστοποιώντας παράλληλα την αποδοτικότητα και την απόδοση του διακόπτη PoE σας.

Τι είναι ένας διακόπτης SFP PoE και γιατί να τον χρησιμοποιήσω;

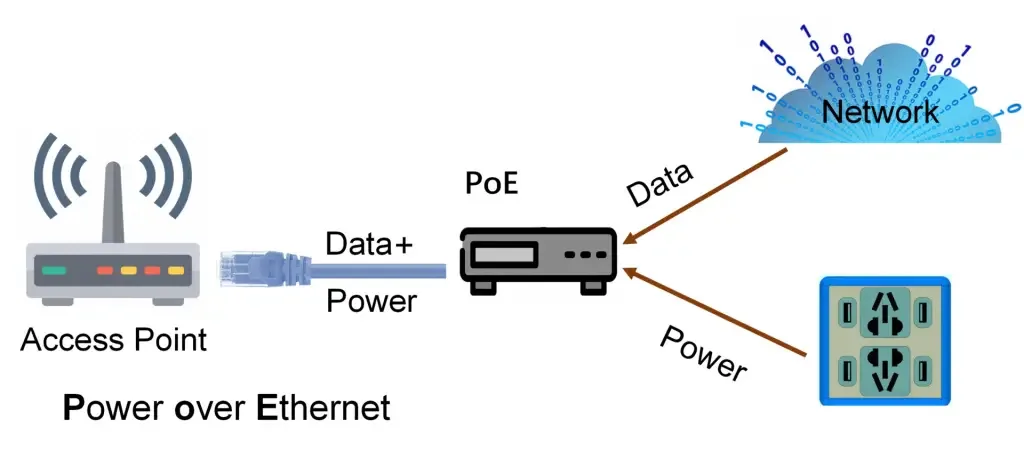

Ένας διακόπτης SFP PoE είναι ένας συνδυασμός δικτύωσης δεδομένων και παροχής ισχύος μέσω Small Form-factor Pluggable (SFP) Θύρες που επιτρέπουν στις συσκευές να λαμβάνουν σήματα και να τροφοδοτούν μέσω μίας μόνο σύνδεσης οπτικής ίνας ή χαλκού. Οι διακόπτες SFP διαθέτουν υποδοχές SFP που μπορούν να χρησιμοποιηθούν με Power over Ethernet για συσκευές που απαιτούν μεταφορά δεδομένων υψηλής ταχύτητας και τροφοδοσία σε μεγαλύτερες αποστάσεις.
Οι διακόπτες SFP PoE μπορούν να θεωρηθούν ως ένας «έξυπνος κόμβος» τόσο για τη δρομολόγηση της κίνησης όσο και για την τροφοδοσία συσκευών όπως κάμερες παρακολούθησης IP, σημεία ασύρματης πρόσβασης, τηλέφωνα VoIP κ.λπ. Ενώ οι τυπικοί διακόπτες PoE είναι ικανοί να παρέχουν ισχύ μόνο σε μήκος χάλκινου καλωδίου 100 μέτρων, ένας διακόπτης SFP PoE μπορεί εύκολα να επεκτείνει την εμβέλεια χρησιμοποιώντας μονάδες SFP οπτικών ινών για εκτεταμένες διαδρομές.
Η θύρα Switch SFP λειτουργεί ως μια πολυλειτουργική μονάδα "πύλης". Οι μονάδες όχι μόνο μπορούν να εναλλάσσονται, επιτρέποντας ποικίλες ταχύτητες και τύπους καλωδίων, αλλά μπορούν επίσης να παρέχουν ισχύ PoE όταν χρησιμοποιούνται οι σωστές μονάδες. Αυτή η λειτουργία ευελιξίας αποτελεί βασικό πλεονέκτημα σε ένα περιβάλλον όπου οι ανάγκες δικτύου ενδέχεται να αλλάζουν και να εξελίσσονται με την πάροδο του χρόνου.

Μερικά πλεονεκτήματα των SFP PoE Switches είναι:

• Υποστήριξη υψηλού εύρους ζώνης: υπερβαίνει κατά πολύ τα πρότυπα για υπάρχουσες εφαρμογές που εξαρτώνται από δεδομένα, όπως η επιτήρηση IP υψηλής ευκρίνειας.
• Απόσταση μετάδοσης: Οι μονάδες οπτικών ινών SFP μπορούν να παρέχουν μεταφορά ισχύος και δεδομένων σε χιλιόμετρα αντί για μέτρα.
• Απλοποίηση καλωδίωσης: Χωρίς τη χρήση παραδοσιακών γραμμών μεταφοράς ηλεκτρικής ενέργειας, η εγκατάσταση είναι ευκολότερη, λιγότερο δαπανηρή και ο χρόνος ανάπτυξης μειώνεται σημαντικά.
• Επεκτασιμότητα και αρθρωσιμότητα: ευκολία αντικατάστασης μονάδων SFP για την προσθήκη νέων συσκευών ή την αύξηση του εύρους ζώνης στο δίκτυο.

Έτσι, για μια ανθεκτική εφαρμογή PoE, οι διακόπτες SFP PoE ταιριάζουν στις ανάγκες όπου η ταχύτητα και το μήκος είναι κρίσιμα. Προσθέτοντας ισχύ στα δεδομένα σχεδόν σε οποιονδήποτε περιορισμένο χώρο, οι διακόπτες SFP PoE γίνονται ένα σημαντικό μέρος του δικτύου σας και μια απαραίτητη εφαρμογή για την επέκταση της απόστασης και την αξιοπιστία.

Πώς λειτουργεί η συμβατότητα PoE σε θύρες SFP;

Συμβατότητα Power over Ethernet που σχετίζεται με Θύρες SFP περιλαμβάνει μια προσεκτική σχέση μεταξύ του διακόπτη, της μονάδας SFP και οποιασδήποτε συνδεδεμένης συσκευής. Οι τυπικές μονάδες SFP έχουν σχεδιαστεί για την επεξεργασία δεδομένων, αλλά δεν διαθέτουν τα φυσικά και εσωτερικά εξαρτήματα για την ασφαλή παροχή ηλεκτρικής ενέργειας, με αποτέλεσμα να μην είναι σε θέση να λειτουργήσουν PoE από μόνες τους.
Οι μονάδες PoE SFP ενσωματώνουν εξειδικευμένα ηλεκτρονικά εξαρτήματα που επιτρέπουν τη μετάδοση ηλεκτρικής ενέργειας, παρέχοντας παράλληλα μεταφορά δεδομένων υψηλής ταχύτητας. Περιλαμβάνουν κυκλώματα απομόνωσης και συστήματα διαχείρισης ενέργειας για την παροχή ενέργειας χωρίς κίνδυνο πρόκλησης ζημιάς σε ευαίσθητα κυκλώματα διακοπτών ή συνδεδεμένες συσκευές. Επομένως, αυτός ο σχεδιασμός διαχείρισης ενέργειας και δεδομένων επιτρέπει στις τυπικές μονάδες SFP οπτικών ινών ή χαλκού να μεταδίδουν τόσο ηλεκτρική ενέργεια όσο και πληροφορίες.

Η λειτουργικότητα της συμβατότητας PoE SFP βασίζεται στην αναγνώριση συσκευών που απαιτούν τροφοδοσία και στην ικανότητα ασφαλούς έγχυσης τροφοδοσίας σε επίπεδο μονάδας. Ο διακόπτης διαφοροποιεί εάν η συνδεδεμένη μονάδα SFP είναι συμβατή με PoE. Δεν παρέχει τροφοδοσία στη μονάδα μέχρι να την αναγνωρίσει ως συμβατή με PoE. Όταν ο διακόπτης αναγνωρίζει ότι η μονάδα δεν είναι συμβατή με PoE, δεν στέλνει τροφοδοσία στη μονάδα.

Σύνοψη σημαντικών εννοιών σχετικά με τη συμβατότητα PoE SFP:

• Τυπικές μονάδες SFP έχουν σχεδιαστεί για μετάδοση δεδομένων και όχι ενέργειας.
• Οι μονάδες PoE SFP περιλαμβάνουν ένα κύκλωμα τροφοδοσίας που επιτρέπει την παροχή ηλεκτρικής ενέργειας μέσω της ίδιας θύρας.
• Η διαπραγμάτευση της ισχύος μπορεί να γίνει με ασφάλεια, πράγμα που σημαίνει ότι ο διακόπτης και η μονάδα θα επικοινωνήσουν πριν ενεργοποιήσουν το PoE, έτσι ώστε να προσδιοριστεί ότι η σύνδεση μπορεί να επεξεργαστεί PoE.
• Συστήματα απομόνωσης και προστασίας τοποθετούνται στις μονάδες έτσι ώστε ο διακόπτης και οι συσκευές να προστατεύονται από αυξημένα επίπεδα τάσης και ρεύματος.

Μια μονάδα PoE SFP λειτουργεί ως βοηθητικός προσαρμογέας που επιτρέπει στον διακόπτη να "μιλήσει" και τη γλώσσα τροφοδοσίας εκτός από τη γλώσσα δεδομένων. Χωρίς αυτούς τους προσαρμογείς, οι θύρες SFP είναι θύρες που δεν υποστηρίζουν την τροφοδοσία και μεταδίδουν μόνο σήματα. Αυτή η διάκριση είναι σημαντική επειδή τονίζει την ανάγκη οι μονάδες PoE SFP να διασφαλίζουν την ανάπτυξη μιας σύνδεσης που απαιτεί υψηλό εύρος ζώνης και αξιόπιστη ηλεκτρική ενέργεια.

Ποια πρότυπα PoE επηρεάζουν τη συμβατότητα του διακόπτη SFP;

Τα πρότυπα τροφοδοσίας μέσω Ethernet περιγράφουν τα επίπεδα ισχύος και τις διαδικασίες για τη μεταφορά ισχύος μέσω οπτικών καλωδίων δεδομένων. Η γνώση αυτών των προτύπων είναι σημαντική για την κατανόηση της συμβατότητας των συσκευών που είναι συνδεδεμένες σε διακόπτες SFP PoE.

Υπάρχουν τρία κύρια πρότυπα PoE:

• PoE (IEEE 802.3af): Έως 15.4 watt ανά θύρα. Αυτό ισχύει για βασικές συσκευές, όπως τηλέφωνα VoIP και απλές κάμερες.
• PoE+ (IEEE 802.3at): Έως 30 watt ανά θύρα. Αυτό ισχύει για συσκευές που απαιτούν υψηλότερη ισχύ, όπως κάμερες με δυνατότητα pan-tilt-zoom και ασύρματα σημεία πρόσβασης.
• PoE++ (IEEE 802.3bt): Αυτό το πρότυπο έχει δύο κατηγορίες ισχύος: τον Τύπο 3, ο οποίος μπορεί να παρέχει έως και 60 watt ισχύος ανά θύρα, και τον Τύπο 4, ο οποίος μπορεί να παρέχει ισχύ μεταξύ 90-100 watt. Οι Τύποι 3 και 4 χρησιμοποιούνται συνήθως για πιο περίπλοκες συσκευές, όπως σημεία πρόσβασης πολλαπλών ραδιοσυχνοτήτων και ψηφιακή σήμανση.

Οι θύρες SFP PoE πρέπει να συμμορφώνονται με τα πρότυπα PoE προκειμένου να παρέχουν επαρκή ισχύ. Για παράδειγμα, εάν ένας διακόπτης έχει διαμορφωθεί για PoE+, μπορεί να παρέχει επαρκή ισχύ σε συσκευές που απαιτούν έως και 30 watt. Αλλά εάν χρησιμοποιήσετε μια συσκευή που είναι PoE++ και τη συνδέσετε σε έναν διακόπτη PoE+, ενδέχεται να μπορείτε να την τροφοδοτήσετε, αλλά όχι χωρίς υποβάθμιση της απόδοσης ή πιθανή βλάβη του διακόπτη.

Η συμβατότητα εξαρτάται επίσης από τις μεμονωμένες μονάδες SFP που είναι σε θέση να μεταφέρουν ισχύ όπως ορίζεται από το πρότυπο PoE. Ένα PoE SFP για IEEE 802.3at, για παράδειγμα, δεν θα παρέχει αρκετή ισχύ σε μια συσκευή που είναι PoE++. Αυτό θα έχει ως αποτέλεσμα η συσκευή να μην λειτουργεί σωστά όσον αφορά την απαιτούμενη ισχύ.

Μερικοί βασικοί παράγοντες για τον προσδιορισμό της συμβατότητας των διακοπτών SFP PoE περιλαμβάνουν:

• Προϋπολογισμός ισχύος: Όλοι οι διακόπτες έχουν μια συνολική ποσότητα ισχύος που μπορούν να μεταφέρουν στον αριθμό των συσκευών που είναι συνδεδεμένες σε αυτούς.
• Διαπραγμάτευση προτύπων: Οι συσκευές και οι διακόπτες διαπραγματεύονται σχετικά με την ισχύ που μπορούν να παρέχουν οι συσκευές, με βάση το πρότυπο PoE με το οποίο συμμορφώνονται.
• Εφαρμογή ισχύος με ασφάλεια: Η χρήση καθορισμένων πρωτοκόλλων ανταλλαγής ισχύος επιβεβαιώνει ότι οι συσκευές και οι διακόπτες δεν υπερθερμαίνονται ούτε προκαλούν ζημιά στη συσκευή.

Μπορείτε να φανταστείτε τα πρότυπα PoE PoE, PoE+ και PoE++ ως τρεις σωλήνες διαφορετικού μεγέθους από τους οποίους ρέει νερό, για να τροφοδοτήσουν μια συσκευή (ή συσκευές). Ο σωλήνας πρέπει να έχει το σωστό μέγεθος για την απαίτηση ροής νερού (ισχύος) της συσκευής. Εάν προσπαθήσετε να παρέχετε περισσότερο νερό από ό,τι μπορεί να χωρέσει ο σωλήνας, η συσκευή δεν θα λειτουργεί σωστά ή θα μπορούσε να υποστεί ζημιά. Για αξιόπιστη παροχή ρεύματος μέσω των θυρών SFP, επιλέξτε έναν διακόπτη με βάση το σωστό πρότυπο PoE.

Συνοψίζοντας, η κατανόηση των PoE (AF), PoE+ (AT) και PoE++ (BT) θα σας βοηθήσει να κατανοήσετε πώς οι διακόπτες SFP PoE μεταφέρουν ενέργεια με ασφάλεια και αξιοπιστία σε συσκευές με ποικίλες απαιτήσεις ισχύος.

Πώς να επιλέξετε τη σωστή μονάδα PoE SFP;

Η επιλογή μιας μονάδας PoE SFP είναι ένα σημαντικό βήμα για τη δημιουργία ενός σταθερού δικτύου που υποστηρίζει αποτελεσματικά την τροφοδοσία και τα δεδομένα. Πολλές από τις προδιαγραφές των μονάδων θα καθορίσουν εάν λειτουργούν ομαλά με τον διακόπτη SFP PoE σας.

Καταρχάς, θέλετε να βεβαιωθείτε ότι η τροφοδοσία θα λειτουργεί. Είναι σημαντικό η μονάδα SFP να έχει την ίδια συμβατότητα PoE με τον διακόπτη, είτε πρόκειται για PoE (15.4W), PoE+ (30W) είτε PoE++ (έως 100W). Θα πρέπει να αποφεύγεται η λήψη ισχύος που δεν ταιριάζει με την ονομαστική ισχύ, καθώς αυτό θα μπορούσε να οδηγήσει σε ζημιά στη συσκευή ή σε ανεπαρκή παροχή ισχύος στη συσκευή.

Δεύτερον, θέλετε να ελέγξετε τον ρυθμό δεδομένων της μονάδας SFP. Οι περισσότερες μονάδες έχουν ονομαστική ταχύτητα είτε 1 Gbps είτε 10 Gbps. Βεβαιωθείτε ότι επιλέγετε μια μονάδα που λειτουργεί με τις απαιτήσεις του δικτύου σας. Διαφορετικά, ενδέχεται να δημιουργήσετε συμφόρηση.

Τρίτον, θα πρέπει να ελέγξετε την απόσταση μετάδοσης. Οι μονάδες έχουν διαφορετικά μέγιστα μήκη ανάλογα με το αν πρόκειται για οπτικό ή χάλκινο καλώδιο. Το εύρος της απόστασης μπορεί να κυμαίνεται από μερικά μέτρα έως και χιλιόμετρα, ανάλογα με την εγκατάστασή σας.

Όταν επιλέγετε μια μονάδα PoE SFP, θα πρέπει να ελέγξετε το εγχειρίδιο και τις ετικέτες της μονάδας για συμβουλές. Για παράδειγμα, μια μονάδα μπορεί να έχει μια ετικέτα ή ένα εγχειρίδιο που να αναφέρει ότι η μονάδα έχει ονομαστική ισχύ 30 W και ρυθμό δεδομένων 1 Gbps.

Ακολουθήστε αυτήν την πρακτική συμβουλή: Βεβαιωθείτε ότι έχετε ελέγξει ξανά τις λίστες συμβατότητας των προμηθευτών για να αποτρέψετε προβλήματα συμβατότητας PoE. Ενδέχεται να μην έχετε τέλεια αποτελέσματα όταν συνδυάζετε μονάδες SFP από διαφορετική μάρκα από τον διακόπτη. Ανατρέξτε στην τεκμηρίωση του προμηθευτή για να βεβαιωθείτε ότι όλες οι συσκευές λειτουργούν καλά μεταξύ τους.

Συνοψίζοντας τα βήματα για την επαλήθευση της συμβατότητας PoE SFP:

• Ελέγξτε τις προδιαγραφές της μονάδας για την ισχύ, την ταχύτητα δεδομένων και την απόσταση.
• Βεβαιωθείτε ότι τα πρότυπα ισχύος ταιριάζουν.
• Ελέγξτε τις ετικέτες και το εγχειρίδιο για να επαληθεύσετε ότι η συσκευή διαθέτει αξιολόγηση PoE.
• Ελέγξτε ξανά τη συμβατότητα της μάρκας με τον προμηθευτή του διακόπτη SFP.

Η επιλογή της κατάλληλης μονάδας PoE SFP είναι παρόμοια με την επιλογή ενός κατάλληλου φορτιστή για το κινητό σας τηλέφωνο. Ένας φορτιστής που δεν έχει τις σωστές προδιαγραφές μπορεί είτε να υπερφορτώσει την μπαταρία του τηλεφώνου σας είτε να μην παρέχει τη σωστή ποσότητα ενέργειας στη συσκευή. Ομοίως, μια μονάδα SFP που δεν προορίζεται για τη διαχείριση του προτύπου ισχύος του διακόπτη μπορεί να προκαλέσει ασταθή λειτουργία ή βλάβη ολόκληρου του κυκλώματος.

Εστιάζοντας στις προδιαγραφές και τη διαδικασία επαλήθευσης ότι κάθε μονάδα ανταποκρίνεται στις απαιτήσεις σας, μπορείτε να διασφαλίσετε σταθερή και ασφαλή παροχή ρεύματος στις συσκευές, καθώς και τη βέλτιστη χρήση των συσκευών δικτύου.

Τι αποκαλύπτουν τα αποκλειστικά δεδομένα σχετικά με τη συμβατότητα των μονάδων SFP;

Ο έλεγχος συμβατότητας για μονάδες PoE SFP απαιτεί μια μεθοδική προσέγγιση για τον προσδιορισμό της απόδοσης διαφόρων εμπορικών σημάτων στον πραγματικό κόσμο. Οι αποκλειστικές δοκιμές μιμούνται καταστάσεις δικτύου με μονάδες SFP από μεγάλες μάρκες και μετρούν την παροχή ισχύος, την ακεραιότητα δεδομένων και τη συνολική σταθερότητα.

Οι δοκιμές έχουν σχεδιαστεί με διακόπτες SFP PoE, συνδεδεμένους σε τροφοδοτούμενες συσκευές όπως κάμερες IP, χρησιμοποιώντας πολλαπλές μονάδες SFP. Η παρατήρηση θα μετρήσει τον χρόνο λειτουργίας της σύνδεσης, τη συνέπεια της ισχύος και την απόδοση δεδομένων ισχύος για χρονικές περιόδους. Σε οποιοδήποτε σημείο, εάν μια μονάδα δεν παρέχει μια συγκεκριμένη ποσότητα ισχύος ή προκαλέσει αποσυνδέσεις περισσότερες από μία φορές, αυτό σημειώνεται ως πρόβλημα συμβατότητας.

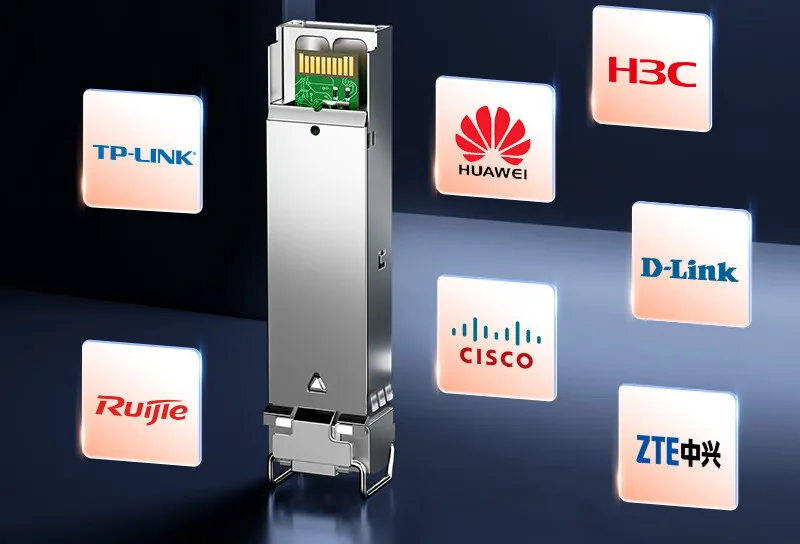

Συγκρίνοντας μάρκες και γενική απόδοση, διαπιστώσαμε ότι οι premium μάρκες όπως η Cisco και η Juniper θα έχουν μεγαλύτερη αξιοπιστία από μάρκες όπως η TP-Link ή η Netgear, και οι μάρκες D-Link θα έχουν λιγότερη αξιοπιστία από την Cisco ή την Juniper. Οι premium μάρκες θα παρέχουν σταθερή ισχύ και θα έχουν τους υψηλότερους ρυθμούς δεδομένων σε σύγκριση με τις μάρκες TP-Link, Netgear ή D-Link.

Η απόδοση σε όλες τις μάρκες μπορεί να ποικίλλει σημαντικά, με τα χαρακτηριστικά να μειώνονται από τις premium έως τις λιγότερο γνωστές μάρκες. Αυτή η διαφοροποίηση μπορεί να δημιουργήσει ποικίλες συνθήκες για την ανάπτυξη, καθώς σχετίζεται με την εγγυημένη χρήση των τροφοδοτούμενων συσκευών στο πραγματικό δίκτυο. Όλοι οι συνδυασμοί των παραπάνω χαρακτηριστικών μπορούν να επηρεάσουν σημαντικά τον χρόνο λειτουργίας του δικτύου και των συσκευών δικτύου.

Επιπλέον, για να αξιολογηθούν τα δεδομένα PoE ως προς την απόδοση, μπορεί να αποδειχθεί ότι, παρόλο που το PoE λειτουργεί ή όχι, εξακολουθούν να υπάρχουν επιπτώσεις από μικρές ασυμβατότητες. Για παράδειγμα, αποσυνδέσεις, παρενέργειες καθυστέρησης ή μειωμένο εύρος ζώνης και ο αντίκτυπός τους στο δίκτυο στις τροφοδοτούμενες συσκευές.

Είναι σημαντικό να επιλέξετε ενότητες που ένας αξιόπιστος προμηθευτής έχει αποδείξει μέσω των δοκιμών του.

Μερικά παραδείγματα των κρίσιμων ευρημάτων μας κατά τη διάρκεια των δοκιμών μας περιλαμβάνουν:

• Η σταθερή παροχή ισχύος είναι ύψιστης σημασίας για τη σταθερότητα της συσκευής.
• Η φήμη της επωνυμίας είναι συχνά ένας καλός δείκτης αξιοπιστίας των μονάδων.
• Η ανάμειξη μονάδων που είναι γνωστό ότι δεν λειτουργούν θα οδηγήσει σε αστάθεια της συσκευής.
• Η δοκιμή για να λειτουργήσει η σωστή μονάδα με τον σωστό διακόπτη είναι απαραίτητη.

Για να απεικονιστεί η σταθερότητα του δικτύου ως αλυσίδα, η μονάδα PoE SFP είναι ένας από αυτούς τους κρίσιμους κρίκους. Εάν η μονάδα SFP δεν έχει δοκιμαστεί και είναι ένας ασθενέστερος κρίκος στο δίκτυο, θα προκαλέσει προβλήματα. Το μόνο πραγματικό μέτρο αξιοπιστίας προέρχεται από εγκαταστάσεις όπου οι μονάδες δοκιμάζονται και αποδεικνύονται συμβατές με τον διακόπτη.

Συμπερασματικά, η αποκάλυψη αποκλειστικών δεδομένων συμβατότητας θα εκθέσει τους κινδύνους ανάπτυξης μη δοκιμασμένων μονάδων. Κάντε μια επένδυση σε μια επωνυμία «Α» ή σε έναν προμηθευτή που θα διαθέτει μια αξιόπιστη επωνυμία SFP PoE για να προσφέρει μια εμπειρία ανάπτυξης PoE απαλλαγμένη από ασυμβατότητες και βασιστείτε σε χρόνια απόδοσης χωρίς επαναλαμβανόμενα σφάλματα.

Πώς να αντιστοιχίσετε τον προϋπολογισμό ισχύος PoE με τις ανάγκες της συσκευής;

Είναι σημαντικό να συνδυάσετε τον προϋπολογισμό ισχύος PoE με τις απαιτήσεις φορτίου της συνδεδεμένης συσκευής για να επιτύχετε ένα σταθερό δίκτυο με τροφοδοσία χωρίς υπερφόρτωση. Όλες οι μονάδες SFP PoE θα έχουν παραμέτρους που προσδιορίζουν την ισχύ εξόδου, το εύρος ζώνης και την απόσταση, οι οποίες επηρεάζουν τη συνολική απόδοση του δικτύου.

Ως σημείο εκκίνησης, προσδιορίστε την απαιτούμενη ισχύ για κάθε συνδεδεμένη συσκευή. Συνήθως, πρόκειται για κάμερες IP ή σημεία πρόσβασης. Πολλοί κατασκευαστές αναφέρουν την κατανάλωση ενέργειας σε watt στο φύλλο δεδομένων του προϊόντος. Προσθέτοντας αυτές τις τιμές μαζί, θα έχετε μια συνολική τιμή αναφοράς για τη συνολική απαίτηση ισχύος PoE.

Αφού προσδιορίσετε τη συνολική κατανάλωση ενέργειας των συσκευών, συγκρίνετέ την με τη μέγιστη ισχύ εξόδου της μονάδας SFP. Για τον σωστό προϋπολογισμό ισχύος, οι ονομαστικές τιμές πρέπει να υπερβαίνουν τη συνολική κατανάλωση ενέργειας της συσκευής. Η υπερφόρτωση του προϋπολογισμού ισχύος σε αυτήν την περίπτωση ενέχει τον κίνδυνο διακοπής λειτουργίας των διακοπτών που παρέχουν ισχύ στις συσκευές, γεγονός που θα οδηγήσει σε διακοπή της σύνδεσης, προκαλώντας διακοπή λειτουργίας. Ή, στη χειρότερη περίπτωση, σε ζημιά του συνδεδεμένου εξοπλισμού λόγω υπερφόρτωσης ισχύος PoE.

Το εύρος ζώνης αποτελεί σημαντικό διαφοροποιητικό παράγοντα κατά την επιλογή μονάδων SFP, επομένως εάν οι συσκευές μεταδίδουν συνεχώς βίντεο και έχουν υψηλούς ρυθμούς δεδομένων, θα πρέπει να επιλέξετε μονάδες SFP που υποστηρίζουν ρυθμούς δεδομένων 1 Gbps ή ακόμα καλύτερα, 10 Gbps. Βεβαιωθείτε ότι ο ρυθμός δεδομένων 10 Gbps της μονάδας SFP πληροί ή υπερβαίνει τις απαιτήσεις των συνδεδεμένων συσκευών, ώστε να μην δημιουργείται συμφόρηση με τον συνολικό προϋπολογισμό ισχύος.

Η απόσταση αποτελεί επίσης παράγοντα διαφοροποίησης. Για τις μονάδες SFP οπτικών ινών, πιθανότατα θα έχετε μεγαλύτερη απόσταση, ενώ για τις μονάδες SFP χαλκού, θα θέλετε να παραμείνετε σε μικρότερες διαδρομές. Η μέγιστη εμβέλεια μετάδοσης θα επηρεάσει την ποιότητα του σήματος και τον συνολικό προϋπολογισμό ισχύος PoE λόγω της επίδρασης της απόστασης και της απώλειας σήματος.

Ένας απλός τύπος για τον προϋπολογισμό ισχύος είναι:

Προσθέστε 20–30% για απρόβλεπτες αλλαγές ή μελλοντικές προσθήκες. Εάν οι συσκευές καταναλώνουν συνολικά 50W, υπολογίστε κατανάλωση ενέργειας περίπου 65W έως 70W.

Ακολουθούν ορισμένες πρακτικές συμβουλές για την επιλογή μονάδων PoE SFP:

• Προσδιορίστε τη συνολική κατανάλωση ενέργειας των συσκευών.
• Επιλέξτε μονάδες που να καλύπτουν ή να υπερβαίνουν αυτήν την κατανάλωση ενέργειας.
• Βεβαιωθείτε ότι οι προδιαγραφές εύρους ζώνης και απόστασης εντάσσονται στο συνολικό σχεδιασμό του δικτύου.
• Προσθέστε ένα περιθώριο ασφαλείας στον προϋπολογισμό για αξιοπιστία και μελλοντική προστασία.

Σκεφτείτε τον προϋπολογισμό ενέργειας όπως τον προγραμματισμό ενός οδικού ταξιδιού. Το να γνωρίζετε πόσα καύσιμα θα χρειαστείτε και να έχετε μαζί σας επιπλέον καύσιμα θα σας βοηθήσει να αποφύγετε να βρεθείτε ακινητοποιημένοι. Ομοίως, ένας προϋπολογισμός ισχύος PoE θα βοηθήσει στη διατήρηση της τροφοδοσίας της συσκευής, προγραμματίζοντας μια μονάδα SFP power-over-Ethernet που ταιριάζει με τις συσκευές χωρίς διακοπή.

Εξισορροπώντας το εύρος ζώνης, την απόσταση και τις δυνατότητες ισχύος, μπορείτε να επιλέξετε τις κατάλληλες μονάδες PoE SFP για να διατηρήσετε τη σταθερότητα του δικτύου σας, βελτιώνοντας παράλληλα την απόδοση.

Πώς επιτεύχθηκε με επιτυχία η ανάπτυξη PoE SFP;

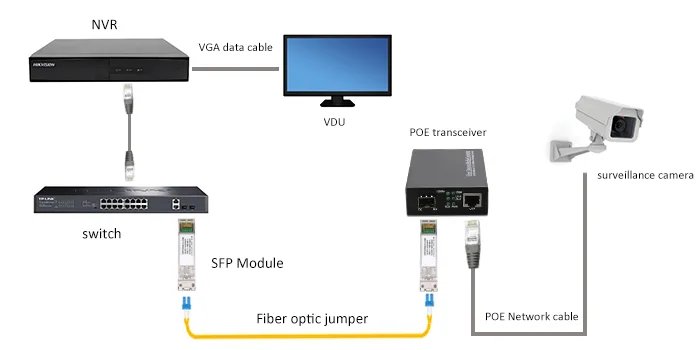

Ένας οργανισμός που επιδιώκει να επεκτείνει την κάλυψη και την ευελιξία για κάμερες IP υψηλής ανάλυσης επέλεξε μια εγκατάσταση διακόπτη SFP PoE για την τροφοδοσία επικοινωνιών για συσκευές υψηλής ισχύος σε μεγάλες αποστάσεις. Η πρόκληση ήταν να επιτευχθεί σταθερή τροφοδοσία και δεδομένα για αρκετές κάμερες σε μια εγκατάσταση σε ολόκληρη την πανεπιστημιούπολη.

Η επιλογή της συσκευής ξεκίνησε με έναν διακόπτη που διέθετε αρκετές θύρες SFP PoE που συμμορφώνονταν με την προδιαγραφή IEEE 802.3at (PoE+) για την τροφοδοσία των καμερών που καταναλώνουν πολύ ενέργεια. Επιλέχθηκε μια συμβατή μονάδα PoE SFP που να ταιριάζει με τις προδιαγραφές του καλωδίου οπτικών ινών. Αυτές οι μονάδες και τα καλώδια SFP επιτρέπουν μετάδοση σε απόσταση άνω των 500 μέτρων. Χρησιμοποιώντας αυτές τις ρυθμίσεις, εξαλείφθηκε η ανάγκη για πρίζες ή επαναλήπτες.

Υπάρχουν διάφοροι παράγοντες που πρέπει να ληφθούν υπόψη για να διασφαλιστεί η συμβατότητα. Κάθε μονάδα SFP αντιστοιχίστηκε σωστά στις προδιαγραφές PoE του διακόπτη, ώστε να διασφαλιστεί ότι η κάμερα τροφοδοτείται με ασφάλεια. Κάθε κάμερα δοκιμάστηκε με τον διακόπτη, ώστε να διασφαλιστεί ότι διατηρούνται σταθερές επικοινωνίες με τον διακόπτη υπό φορτίο.

Εκτός από τις δοκιμές συμβατότητας, σχεδιάστηκαν διαδρομές οπτικών ινών για την εξάλειψη της καθυστέρησης και της απώλειας σήματος στο σχεδιασμό του δικτύου. Επιπλέον, σχεδιάστηκαν πλεονάζουσες διαδρομές σε περίπτωση βλάβης σε κρίσιμες θέσεις διαδρομών για τη βελτιστοποίηση της κάλυψης. Το κεντρικό σύστημα διαχείρισης επέτρεψε την παρακολούθηση της κατανάλωσης ενέργειας και της κατάστασης των θυρών σε πραγματικό χρόνο, επιτρέποντας την αποτελεσματικότητα στις λειτουργίες.

Μόλις τέθηκε σε λειτουργία, η ανάπτυξη παρείχε εξαιρετική σταθερότητα. Κάθε κάμερα λάμβανε σταθερή ισχύ χωρίς να χάνει την καταγραφή και την επεξεργασία βίντεο με ποιοτικές εικόνες. Το γεγονός ότι οι θύρες SFP ήταν αρθρωτές επέτρεπε στον διαχειριστή να ανταλλάσσει μονάδες SFP για αναβαθμισμένες ταχύτητες και περιοχές κάλυψης.

Τα βασικά διδάγματα από την ανάπτυξη περιλαμβάνουν:

• Επιλογή διακοπτών και μονάδων SFP που συμμορφώνονται με όλες τις προδιαγραφές του PoE.
• Δοκιμή με συσκευές για να διασφαλιστεί η συμβατότητα με τον διακόπτη πριν από την πλήρη ανάπτυξη.
• Οργάνωση διαδρομών οπτικών ινών για απόσταση και απόδοση.
• Χρήση εργαλείων παρακολούθησης για να διασφαλιστεί ότι οι συσκευές τροφοδοτούνται.

Σαν να συναρμολογείς ένα παζλ, διασφαλίζοντας ότι κάθε κομμάτι ταιριάζει - διακόπτης, μονάδα SFP, συσκευή και καλώδιο - για μια συνεκτική εικόνα αξιοπιστίας συνδεσιμότητας. Αυτή η ανάπτυξη αποτελεί παράδειγμα της σταθερότητας και της ευελιξίας που μπορεί να επιτευχθεί με τους διακόπτες SFP PoE σε εταιρικά δίκτυα.

Πώς να ρυθμίσετε και να παρακολουθήσετε αποτελεσματικά τους διακόπτες PoE SFP;

Για αποτελεσματική και αξιόπιστη παροχή ρεύματος και απόδοση δικτύου, οι διακόπτες PoE SFP πρέπει να διαμορφώνονται και να παρακολουθούνται σωστά. Οι προηγμένες ρυθμίσεις διαμόρφωσης επιτρέπουν στον διαχειριστή να τροποποιεί, να κατανέμει και να βελτιστοποιεί την ισχύ στις συνδεδεμένες συσκευές, αποφεύγοντας παράλληλα την υπερφόρτωση και τη δυσλειτουργία του διακόπτη και των συνδεδεμένων συσκευών.

Όταν ξεκινάτε με διαμορφωμένους διακόπτες PoE, το πρώτο βήμα είναι να προσδιορίσετε τον πιο αποτελεσματικό τρόπο κατανομής ισχύος στις συνδεδεμένες συσκευές. Μια συνιστώμενη πρακτική είναι να ιεραρχήσετε τις συσκευές που είναι κρίσιμες για τη λειτουργία τους, όπως κάμερες ασφαλείας ή σημεία ασύρματης πρόσβασης, για να διασφαλίσετε ότι παρέχεται ισχύς ακόμη και όταν η κατανάλωση πλησιάζει τις μέγιστες ρυθμίσεις ισχύος PoE του διακόπτη PoE. Ορισμένες συσκευές επιτρέπουν στον διαχειριστή να ρυθμίσει μια μέγιστη ισχύ ανά θύρα για να αποφύγει απροσδόκητες αιχμές κατανάλωσης.

Σχεδόν όλες οι πύλες διαχείρισης προσφέρουν εργαλεία παρακολούθησης ενέργειας που επιτρέπουν στον διαχειριστή να παρακολουθεί την κατανάλωση ενέργειας ανά θύρα. Αυτοί οι πίνακες ελέγχου έχουν συνήθως μορφή γραφήματος που παρέχει απλές ενδείξεις με μετρήσεις ρεύματος, τάσης και στοιχείων ισχύος για ζωντανή παρακολούθηση και διευκολύνουν την ανίχνευση ανωμαλιών ή πιθανών συσκευών που παρουσιάζουν βλάβη.

Χρησιμοποιώντας την οθόνη της πύλης διαχείρισης, ο διαχειριστής μπορεί να ορίσει ειδοποιήσεις όταν η χρήση ενέργειας υπερβαίνει τα όρια που έχουν κριθεί ασφαλή για τη λειτουργία της συσκευής. Η δημιουργία μιας ή περισσότερων ειδοποίησης, ώστε ο διαχειριστής να γνωρίζει ότι ενδέχεται να υπάρχουν ανησυχίες, αποτελεί προληπτικό μέτρο για την αποτροπή βλάβης ή διακοπών λειτουργίας της συσκευής λόγω υπέρβασης των ορίων. Κατά τον συνδυασμό της παρακολούθησης της κατανομής ισχύος στις συνδεδεμένες συσκευές, η δυνατότητα αυτοματοποίησης μιας επιλογής επαναφοράς ισχύος μπορεί μερικές φορές να οδηγήσει σε ταχεία αποκατάσταση όταν παρουσιαστούν προβλήματα ή υπάρξει ραγδαία αύξηση της βλάβης.

Τέλος, κατά τη διαμόρφωση των θυρών SFP του διακόπτη, ο διαχειριστής θα έχει τη δυνατότητα να επιλέξει ποιο πρότυπο PoE είναι το καταλληλότερο για τη συνδεδεμένη συσκευή και να διαμορφώσει την τροφοδοσία ρεύματος σε δυναμική διαπραγμάτευση. Συνήθως, η ενεργοποίηση της δυναμικής διαπραγμάτευσης επιτρέπει στον διακόπτη να διαμορφώσει και να προσαρμόσει την ποσότητα ισχύος που παρέχεται με βάση τις ανάγκες της συσκευής που τροφοδοτείται με PoE, κάτι που μπορεί να αυξήσει σημαντικά την ενεργειακή απόδοση παρέχοντας στη συσκευή μόνο όση ισχύ χρειάζεται για να λειτουργήσει αποτελεσματικά.

Για να συνοψίσουμε τις δραστηριότητες για τη διασφάλιση σταθερής διανομής PoE, έχουμε ως εξής:

• Δώστε προτεραιότητα στις θύρες ανάλογα με την κρισιμότητα της συσκευής.
• Παρακολουθήστε την κατανάλωση ενέργειας σε πραγματικό χρόνο μέσω πυλών διαχείρισης.
• Ειδοποιήσεις ή ειδοποιήσεις όταν η κατανάλωση ενέργειας υπερβαίνει τα ασφαλή επίπεδα.
• Ενεργοποιήστε τη δυναμική διαπραγμάτευση για την κάλυψη των αναγκών τροφοδοσίας της συνδεδεμένης συσκευής.
• Σχεδιάστε το σαν να διαχειρίζεστε την διανομή PoE σαν να τροφοδοτείτε ένα κτίριο με περιορισμένη χωρητικότητα για να αποφύγετε υπερφορτώσεις ή διακοπές ρεύματος, καλύπτοντας παράλληλα την ανάγκη των συσκευών να παρέχουν χωρητικότητα για να λειτουργούν ως στοιχείο στο εσωτερικό σχεδιασμό.

Ως συνέχεια: Η προστιθέμενη αξία των προηγμένων εργαλείων διαμόρφωσης και παρακολούθησης εκτείνεται πέρα ​​από τη διαχείριση θυρών SFP switch, προς τη σταθερή και αποτελεσματική κατανομή του PoE σε όλο το δίκτυο.

Τι επιφυλάσσει το μέλλον για την ενσωμάτωση PoE και SFP;

Οι θύρες SFP σε διακόπτες παρέχουν απαράμιλλη αρθρωτή δομή και ευελιξία για δίκτυα που είναι ανθεκτικά στο μέλλον. Οι συσκευές μεταγωγής που διαθέτουν αφαιρούμενες μονάδες "SFP" μπορούν εύκολα να τις αντικαταστήσουν με νεότερες καθώς αναπτύσσονται τα πρότυπα, χωρίς την πλήρη αντικατάσταση του διακόπτη, παρέχοντας ένα προσαρμόσιμο προϊόν στα αναδυόμενα πρότυπα. Επιπλέον, οι κατασκευαστές διακόπτων θα βασιστούν σε αυτήν την αρθρωτή δομή όσον αφορά την αναβάθμιση των μονάδων SFP. Αυτό θα υποστηρίξει αναβαθμίσεις και ενημερώσεις που δεν απαιτούν την απενεργοποίηση του διακόπτη, εάν μπορεί να ανεχθεί αναβαθμίσεις SFP.

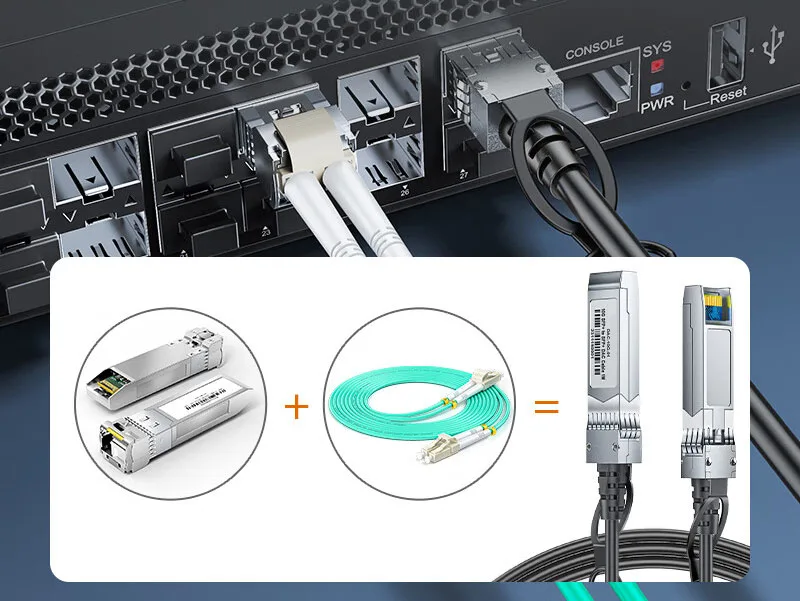

Η ανάμειξη διαφορετικών μονάδων SFP από χαλκό και οπτικές ίνες και πομποδεκτών σε έναν μόνο διακόπτη δημιουργεί ευελιξία ανάπτυξης. Μπορείτε να προσθέσετε χωρητικότητα σταδιακά και ανάλογα με τις ανάγκες χωρίς να αντικαταστήσετε την υπάρχουσα υποδομή σας, ενώ παράλληλα θα έχετε τα οφέλη της δυνατότητας σύνδεσης διαφορετικών επιλογών SFP στις θύρες του διακόπτη σας. Για παράδειγμα, μπορείτε να προσθέσετε συνδεσιμότητα PoE για επέκταση δικτύου υψηλής ταχύτητας και να το κάνετε αυτό χωρίς να αντικαταστήσετε ολόκληρη την υποδομή δικτύου σας. Αυτή η εξέλιξη επιτρέπει την υιοθέτηση νέας τεχνολογίας, διατηρώντας παράλληλα τις προηγούμενες επενδύσεις σας.

Οι τάσεις στην τεχνολογία δείχνουν ότι οι διακόπτες SFP PoE θα είναι σε θέση να χειρίζονται μεγαλύτερες ταχύτητες, καθώς και μεγαλύτερες απαιτήσεις ισχύος. Με τις νέες εξελίξεις στις μονάδες SFP PoE που θα υποστηρίζουν ταχύτητες πολλαπλών gigabit και υψηλότερες εξόδους ισχύος PoE++, θα μπορείτε εύκολα να τις ενσωματώσετε στις υπάρχουσες θύρες SFP του διακόπτη. Αυτό θα σας επιτρέψει να προηγείστε των απαιτήσεων του δικτύου σας χωρίς να χρειάζεται να απενεργοποιήσετε τον εξοπλισμό.

Ακολουθούν τα πλεονεκτήματα που διαμορφώνουν το μέλλον της ενσωμάτωσης PoE και SFP:

• Modular – Οι αφαιρούμενες μονάδες SFP σάς δίνουν τη δυνατότητα να αντικαταστήσετε μια υπάρχουσα ή να την αναβαθμίσετε άμεσα για οποιαδήποτε ταχύτητα και ισχύ.
• Ευέλικτο – Η υποστήριξη για διαφορετικούς τύπους καλωδίων διευκολύνει την ανάπτυξη σε αποστάσεις, ενώ παράλληλα παραμένει στην ίδια πλατφόρμα μονάδων SFP.
• Επεκτάσιμα – Το δίκτυό σας μπορεί να επεκταθεί ώστε να φιλοξενήσει τις περισσότερες συσκευές χωρίς να χρειάζεται να επανεγκαταστήσετε ή να αντικαταστήσετε υπάρχοντα στυλ, μόνο τις εναλλάξιμες μονάδες SFP.
• Μελλοντική διόρθωση – Το PoE έχει αλλάξει τα πρότυπά του με βάση τη ζήτηση για υψηλότερα επίπεδα ισχύος και οι μεταβαλλόμενες ανάγκες εύρους ζώνης θα εξαρτηθούν σε μεγάλο βαθμό από τη δυνατότητα χρήσης των ίδιων θυρών SFP.

Σκεφτείτε τις θύρες SFP ως παρόμοιες με μια γενική πρίζα και τον τύπο των βυσμάτων που θα χωρέσουν σε αυτήν ή θα γίνουν αποδεκτά. Κάθε λίγα χρόνια, ο κλάδος εξελίσσεται και αλλάζει, όπως και οι τύποι σχημάτων βυσμάτων, οι ειδικές ακίδες ή οι επεκτάσεις όπως το PoE++ που αλλάζουν ολόκληρο το σχήμα του βύσματος. Αυτά τα σχέδια SFP απελευθερώνουν το δίκτυο από άκαμπτους περιορισμούς υλικού για να ανταποκριθούν σε απρόβλεπτες και επιθετικές απαιτήσεις για την επέκταση των επιλογών συνδεσιμότητας για το δίκτυό σας.

Συμπερασματικά, η ενσωμάτωση τεχνολογιών PoE και SFP όχι μόνο θα διασφαλίσει ότι το δίκτυό σας θα παραμείνει ευέλικτο στη σύνδεση συσκευών, δυναμική επεκτασιμότητα και μελλοντική ετοιμότητα, αλλά η αξιοποίηση μιας αρθρωτής ανοιχτής θύρας SFP θα χτίσει την επιχείρησή σας στο μέλλον για τη μετάβαση σε ταχύτερο και ισχυρότερο PoE.

Συμπέρασμα

Η πλήρης κατανόηση της συμβατότητας PoE και SFP είναι απαραίτητη για την επιτυχημένη κατασκευή δικτύου. Η εναρμόνιση της συμπεριφοράς μεταξύ των διακοπτών, των θυρών SFP και των μονάδων στον διακόπτη PoE διασφαλίζει ότι δεν θα υπάρξουν προβλήματα που σχετίζονται με την τροφοδοσία ή συμφόρηση δεδομένων και ότι μπορείτε να αξιοποιήσετε πλήρως τις δυνατότητες του δικτύου σας.
Η επιλογή της σωστής μονάδας PoE SFP, ο έλεγχος της συμβατότητάς της με τον διακόπτη σας και η διαχείριση του προϋπολογισμού ενέργειας είναι ο συνιστώμενος τρόπος για να προχωρήσετε σε πιο σταθερά και επεκτάσιμα δίκτυα. Σκεφτείτε πώς η τοποθέτηση του σωστού κλειδιού σε μια κλειδαριά ανοίγει με επιτυχία την πόρτα. Η έξυπνη επιλογή και διαμόρφωση θα δημιουργήσει αξιοπιστία και μελλοντική ετοιμότητα.
Τελικά, η υιοθέτηση των αρχών που συζητήθηκαν θα διευκολύνει τους χρήστες να δημιουργήσουν αποτελεσματικά δίκτυα PoE και να επεκταθούν με την τεχνολογία, αποφεύγοντας παράλληλα περιττές διακοπές υπηρεσιών ως αποτέλεσμα του χρόνου διακοπής λειτουργίας.
