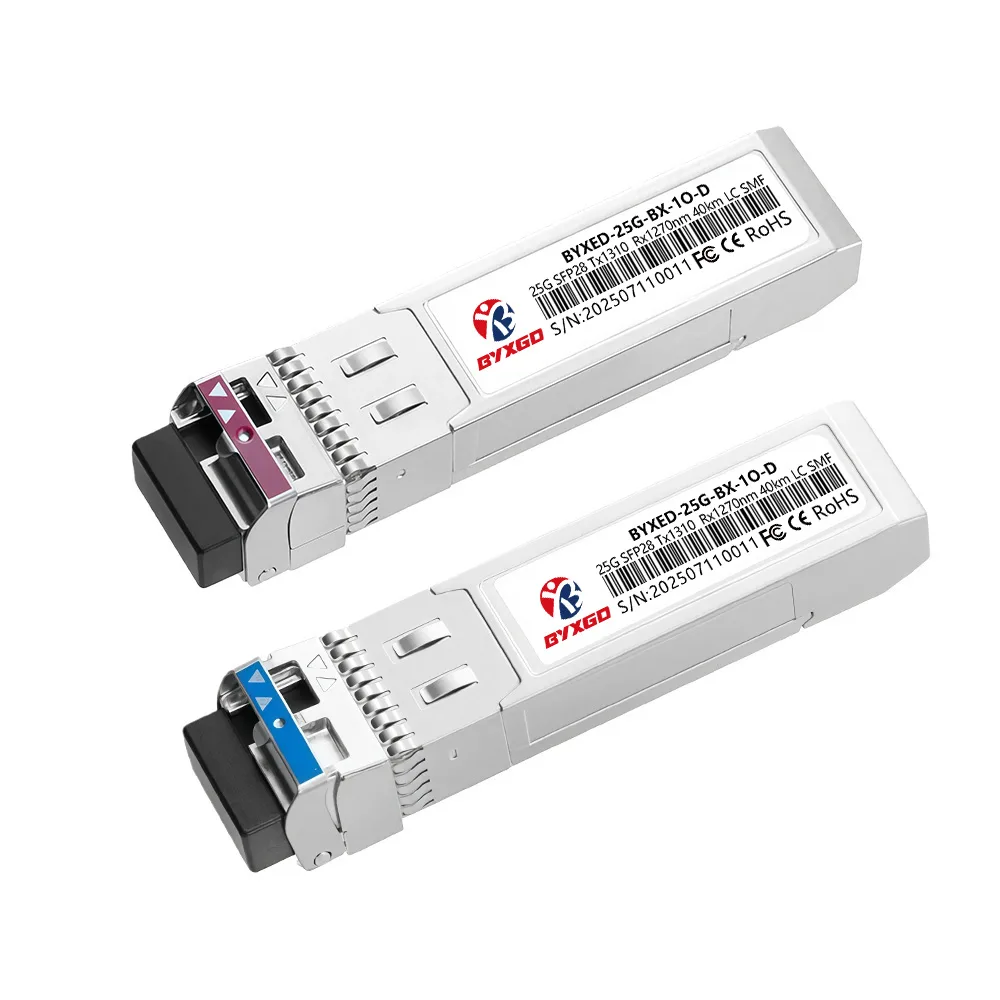

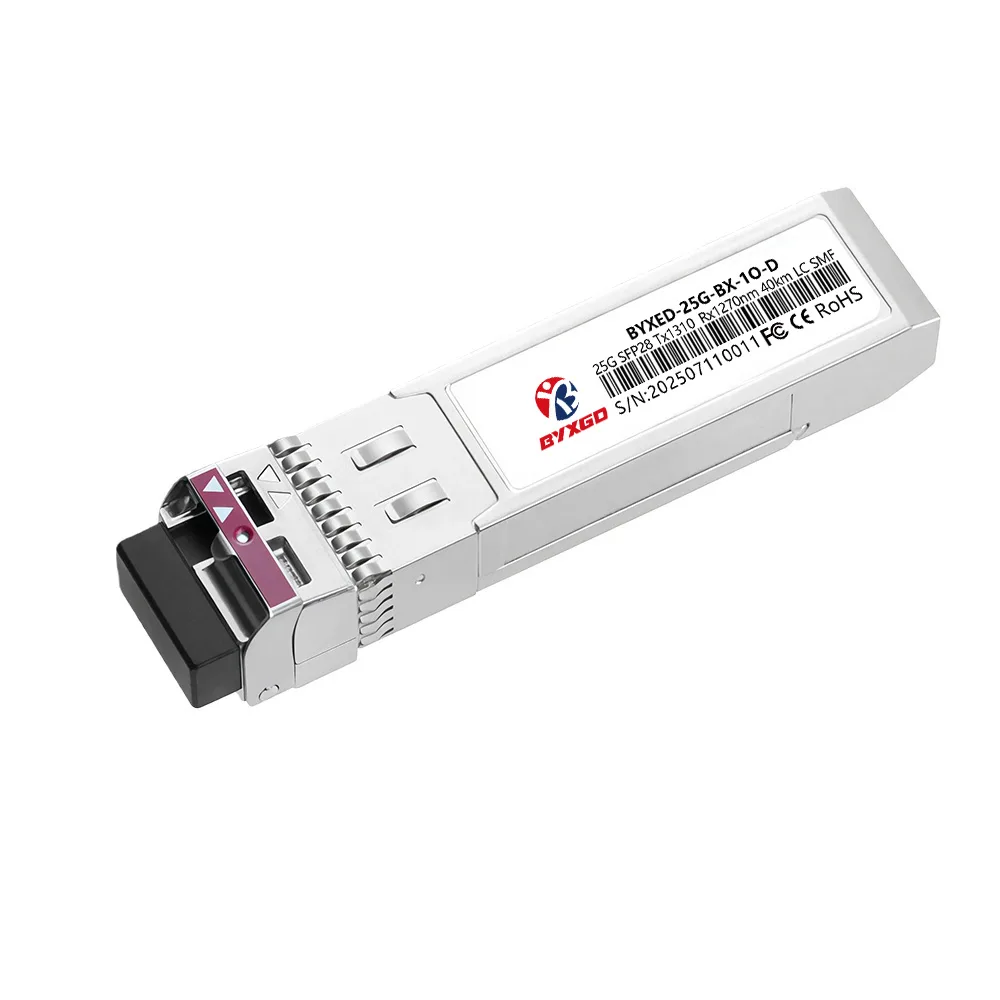

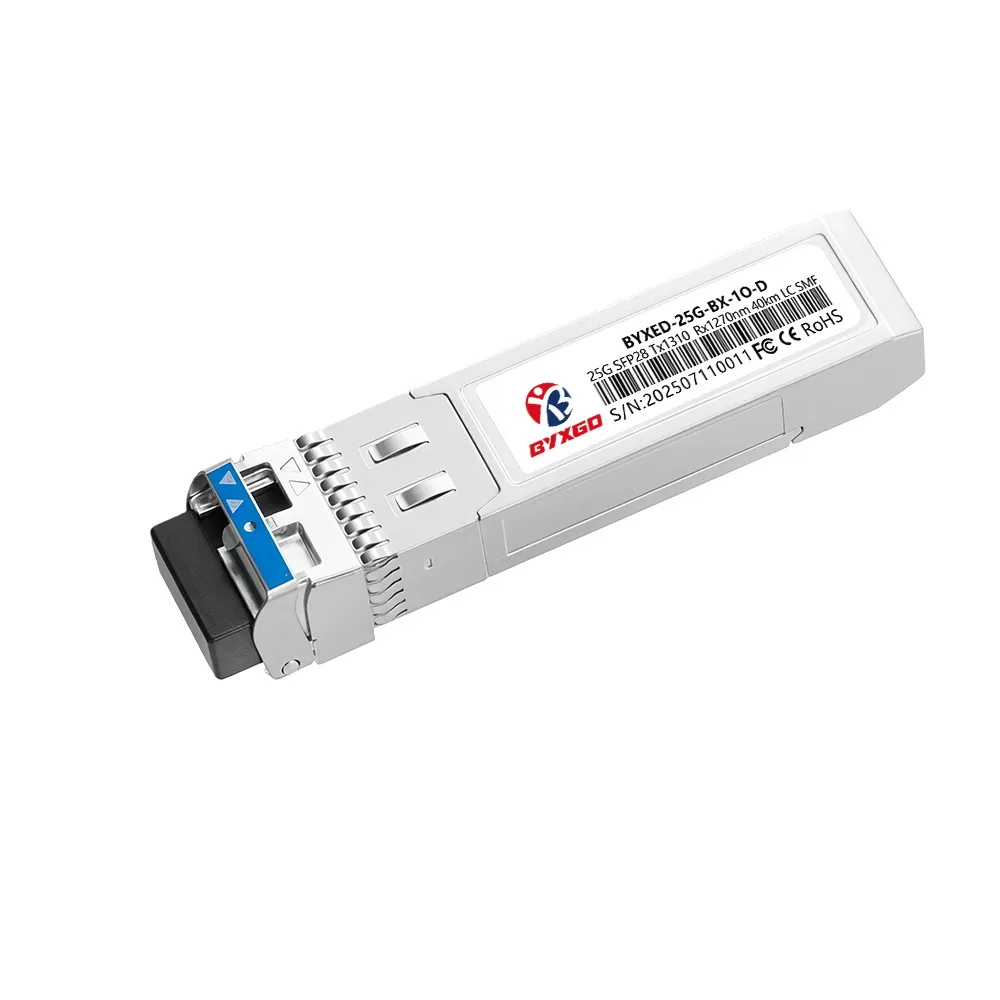

Η μονάδα μορφής 25GBASE-BX40-D SFP28 υποστηρίζει μετάδοση 25.78125 Gb/s μέσω μονοτροπικής οπτικής ίνας έως και 40 km. Λειτουργεί με έναν πομπό (TX) 1310 nm και έναν δέκτη (RX) 1270 nm σε μια απλή υποδοχή LC/UPC και πρέπει να συνδεθεί με μια άλλη μονάδα 25GBASE-BX40-D (ή συμβατή) για να λειτουργήσει σωστά. Ο οπτικός σχεδιασμός περιλαμβάνει έναν πομπό λέιζερ DFB στα 1310 nm και έναν δέκτη APD στα 1270 nm, βελτιστοποιημένους για χρήση με συνδέσμους κατηγορίας ER σε μονοτροπική οπτική ίνα (SMF) G.652. Υποστηρίζει διαγνωστικά σε πραγματικό χρόνο μέσω ψηφιακής οπτικής παρακολούθησης (DOM) και ψηφιακής διαγνωστικής παρακολούθησης (DDM), τα οποία παρέχουν ψηφιακά κατώφλια συναγερμού, συμπεριλαμβανομένης της παρακολούθησης για ενσωματωμένους συναγερμούς.
Η μονάδα SFP 25GBASE-BX40-D είναι συμβατή με τη συμφωνία πολλαπλών πηγών SFP28 (MSA) και το πρότυπο Ethernet 25G και διαθέτει επιλογές CPRI/eCPRI, αλλά απαιτείται RS-FEC (κοινό στις θύρες υποδοχής) για πλήρη εμβέλεια 40 km με ρυθμό γραμμής 25G. Ο οπτικός προϋπολογισμός είναι συνήθως 18 dB για συνδέσεις BiDi 40 km, με ευαισθησία λήψης στοχευμένη μεταξύ −15 και −17.5 dBm και ισχύ μετάδοσης στοχευμένη μεταξύ 0 και +6 dBm. Η μονάδα έχει σχεδιαστεί για λειτουργία αμφίδρομης σύνδεσης μονής ίνας χρησιμοποιώντας φιλτράρισμα πολυπλεξίας διαίρεσης μήκους κύματος (WDM). Η μονάδα SFP28 με δυνατότητα εναλλαγής εν ώρα λειτουργίας διαθέτει κοινό σύνδεσμο LC/UPC simplex και χαμηλή κατανάλωση ενέργειας και έχει σχεδιαστεί τόσο για πυκνές θύρες μεταγωγής όσο και για συσσωμάτωση πρόσβασης μεγάλων αποστάσεων.
Προδιαγραφές
| Παράμετρος | Προδιαγραφή BYXGD |
| Form Factor | SFP28 |
| Τύπος προϊόντος | 25GBASE-BX40-D BiDi, Μονής ίνας |
| Μέγιστο ρυθμό δεδομένων | 25.78 Gbps |
| Μήκη κύματος | 1310 nm (TX) / 1270 nm (RX) |
| Μέγιστη απόσταση | 40 χιλιόμετρα |

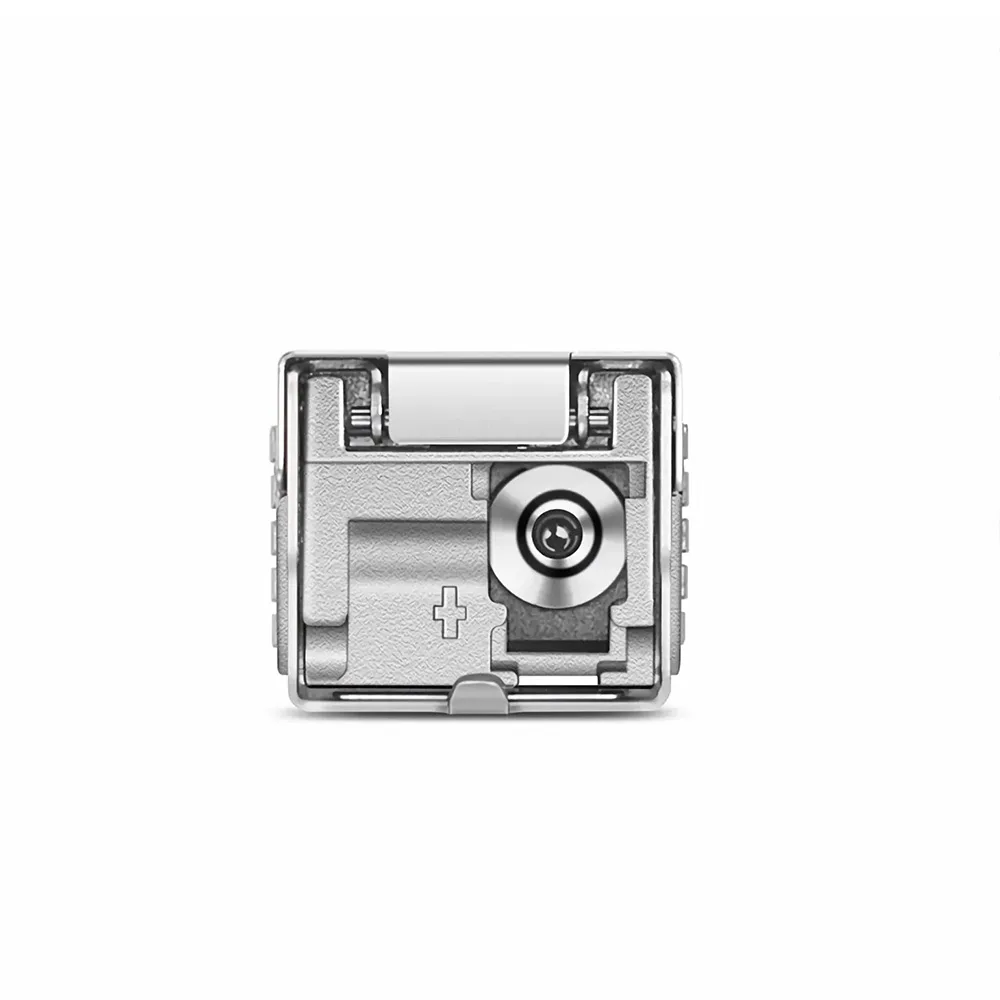

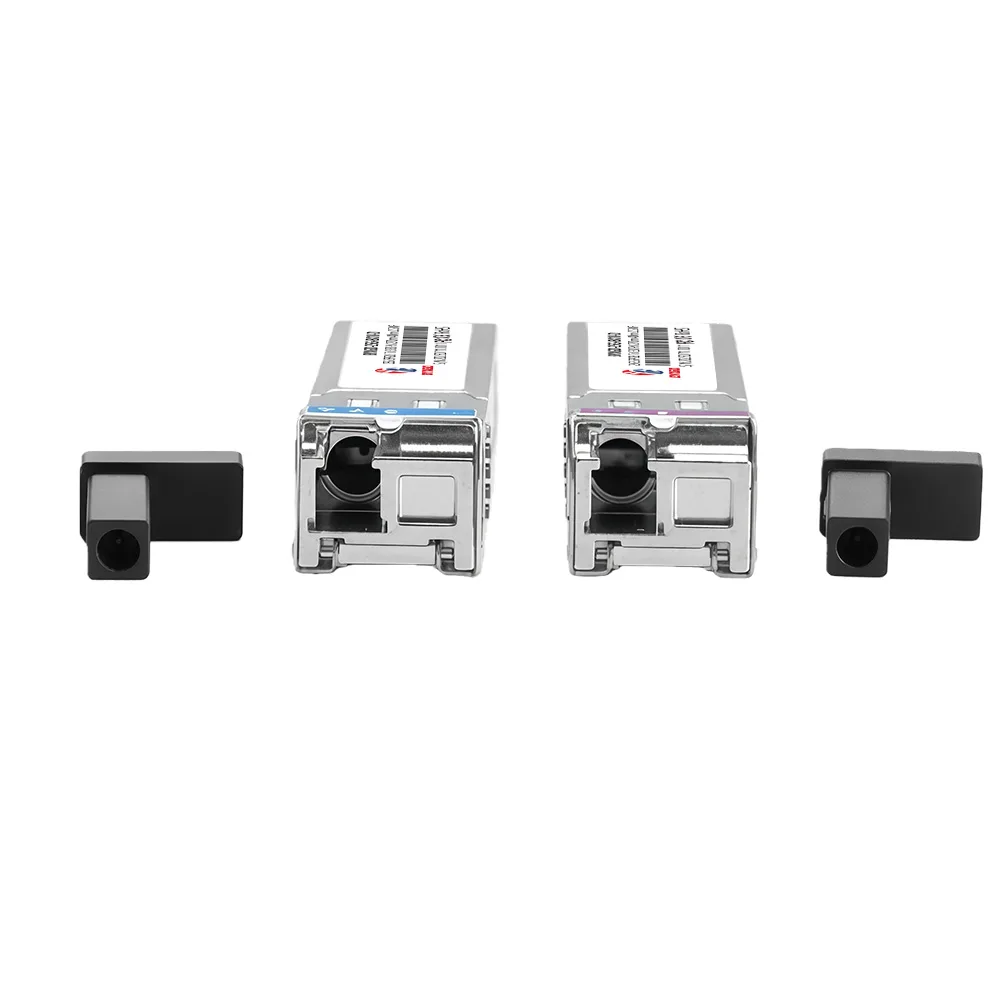

| Connector | Μονόδρομη LC/UPC |
| Τύπος ινών | SMF (συνιστάται G.652) |
| Τύπος λέιζερ | DFB BiDi |
| TX Power | 0 έως +6 dBm |
| Λόγος εξαφάνισης | 3.5 dB |
| Τύπος δέκτη | APD |
| Ευαισθησία δέκτη | < −18 dBm |
| δέκτης υπερφόρτωσης | +2 dBm |
| Power Budget | 18 dB |
| CDR | Τέξας και λήψη |
| Απαίτηση FEC | Υποστηρίζεται στα 40 χλμ. Δεν υποστηρίζεται στα 30 χλμ. |
| Ψηφιακά διαγνωστικά | Υποστηρίζεται DOM/DDM |
| Κατανάλωση ενέργειας | 1.2 W |
| Θερμοκρασία λειτουργίας | 0 έως 70 ° C (32 έως 158 ° F) |
| Πρωτόκολλα | Συμβατό με MSA, CPRI, eCPRI |
| Μάρκα | BYXGD |
| Απαίτηση σύζευξης | Χρήση με συμπληρωματική μονάδα TX / RX 1270 nm στο άκρο |
