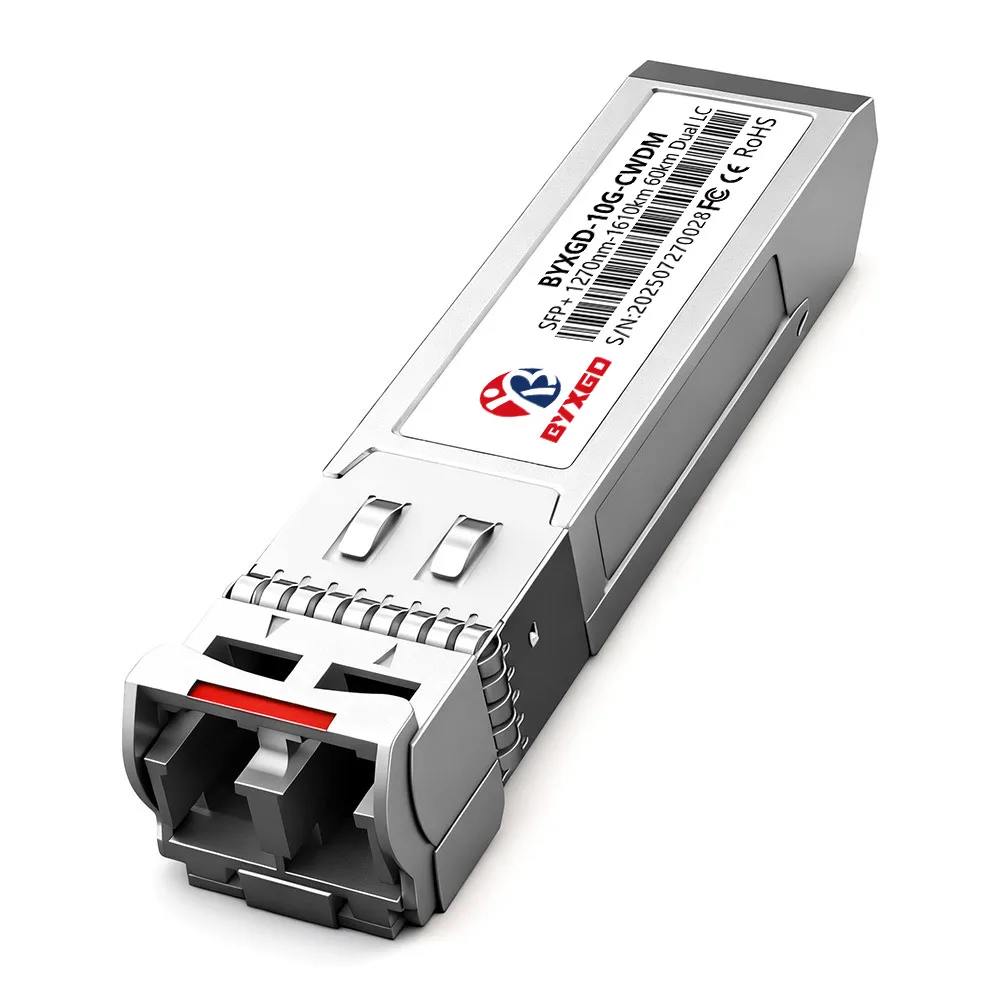

Das SFP+ 10G CWDM 1270nm-1610nm 60km DDM Duplex LC/UPC SMF optische Transceiver-Modul wurde für die Bereitstellung hochwertiger Langstreckenverbindungen zwischen Rechenzentren und Metronetzen entwickelt. Es erreicht eine maximale Datenrate von 10.3125 Gbit/s über eine Distanz von bis zu 60 Kilometern auf Singlemode-Faser (SMF) mithilfe einer integrierten CWDM-DFB-Laser- und APD-Empfängerarchitektur.
Um eine wellenlängenstabile Übertragung im gesamten Betriebsbereich von 1270 nm bis 1610 nm zu gewährleisten, verwendet der Sender einen CWDM-DFB-Laser mit Präzisionstreiber und PS-konformen Betriebsmodi. Der Empfänger verfügt über einen Transimpedanz-Vorverstärker, dem ein Begrenzungsverstärker nachgeschaltet ist, um das saubere, fehlerfreie Datensignal über die Reichweite von 60 Kilometern zu gewährleisten.

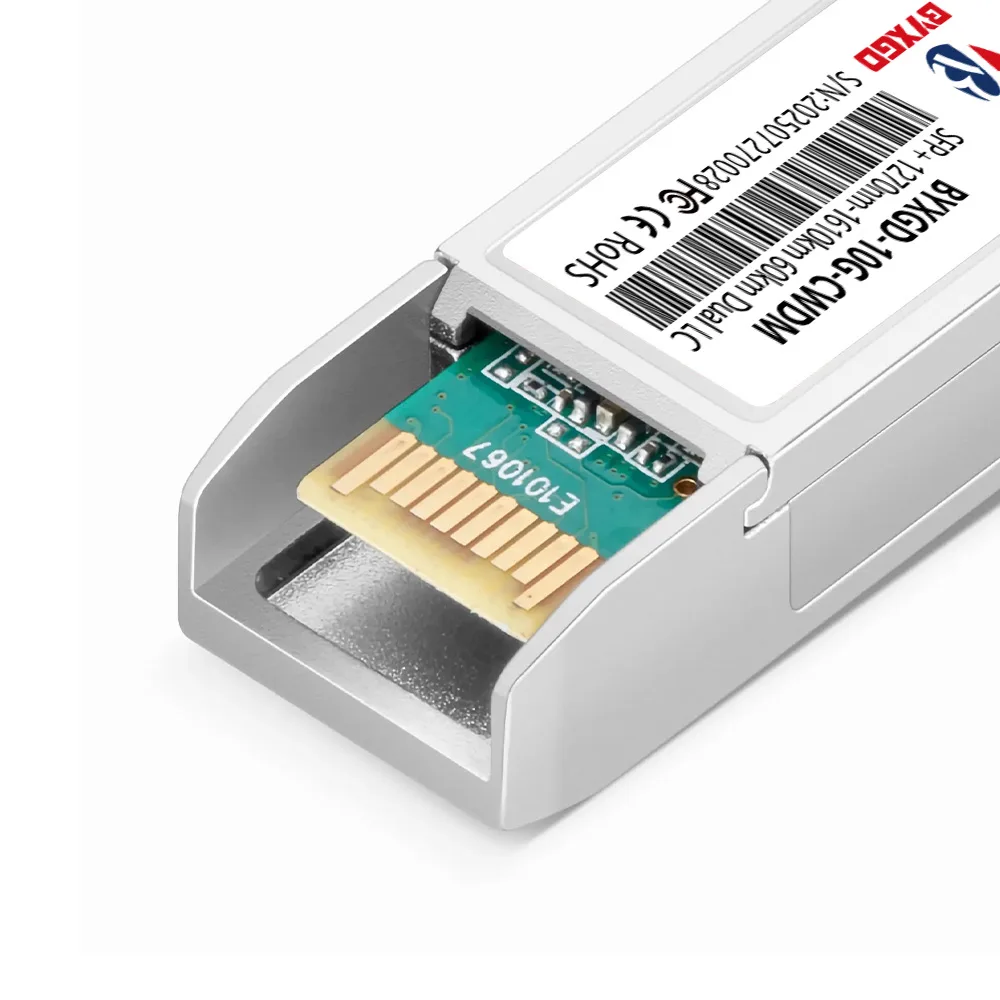

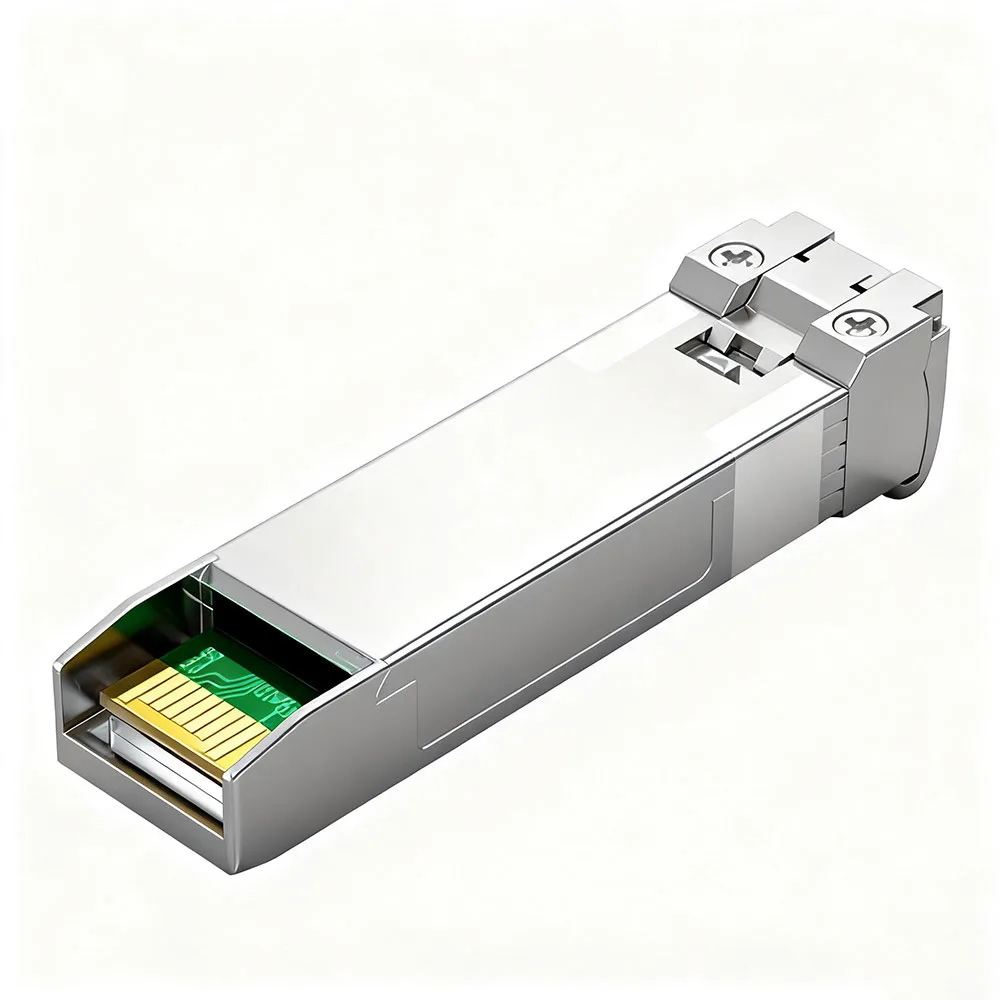

Die Integrität des übertragenen Signals wird durch LVDS (Low-Voltage Differential Signaling) mit einer charakteristischen Impedanz von 100 Ohm und AC-Kopplung gewährleistet. Um Schäden durch elektrostatische Entladung zu minimieren, ist in jeden elektrischen Schnittstellenpin eine ESD-Schutzschaltung (elektrostatische Entladung) integriert. Das SFP+-MSA-Gehäuse ermöglicht Hot-Plugging und eine schnelle Bereitstellung. Dank des Designs mit geringer elektromagnetischer Interferenz (EMI) werden durch differenzielle Leiterbahnführung und Impedanzsteuerung die abgestrahlten Emissionen minimiert.
Die integrierte 2-Draht-Schnittstelle ermöglicht die digitale Diagnoseüberwachung (DDM) von Temperaturen, Versorgungsspannungen, optischer Eingangs- und Ausgangsleistung in Echtzeit. Das SFP+-Modul hat eine maximale Leistungsaufnahme von 1 Watt (1.0 W) bei einer +3.3-VDC-Stromversorgung. Der Betriebstemperaturbereich von 0 °C bis +70 °C ermöglicht die Installation sowohl im Innen- als auch im Außenbereich.
Spezifikationen
| Formfaktor | SFP + |
| Marke | BYXGD |

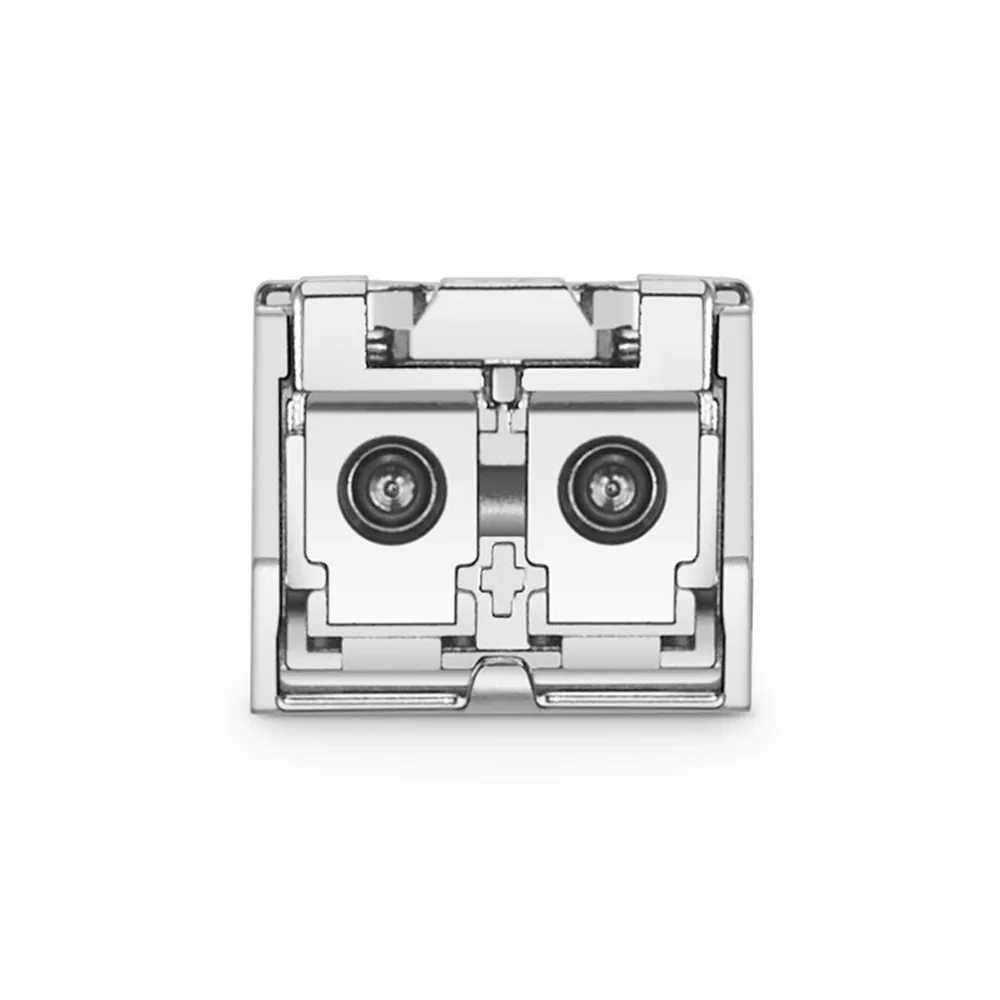

| Anschluss | Duplex LC/PC |
| Compliance | CWDM ZR, SFP MSA, SFF-8472 |
| Digitale Diagnoseüberwachung | Ja |
| Wellenlängenbereich | 1270nm ~ 1610nm |
| Sendertyp | CWDM DFB-Laser |
| Empfängertyp | APD |
| Maximale Entfernung | 60 km |
| Fiber | Singlemode (SMF) |
| Sendeleistung | 0 dBm bis +5 dBm |
| Empfänger-Empfindlichkeit | < -21 dBm @ 10G |
| Empfänger Überlastung | 6-dBm |
| Strombudget | 23 dB |
| Extinktionsverhältnis | 3.5 dB |
| Übertragungs- und Streuungsstrafe | 3.5 dB |
| Datenrate | 614 Mbit/s bis 11.3 Gbit/s |
| Maximale Datenrate | 11.0957 Gbps |
| Modulationsformat | NRZ |
| Takt- und Datenwiederherstellung (CDR) | Keine Präsentation |
| Vorwärtsfehlerkorrektur (FEC) | Nein |
| Versorgungsspannung | 3.3V |
| Energieverbrauch | 1.5 W |
| Umgebungstemperaturbereich | 0 ° C ° C bis 70 |
| Protokolle | 10G Ethernet, 10G FC, 1G/2G/4G/8G Fibre Channel, Gigabit Ethernet, OTU2, LTE CPRI (0.614G/1.22G/2.458G/4.915G/6.144G/7.373G/9.830G), LTE OBSAI (0.768G/1.536G/3.072G/6.144G) |
