Fehler bei industriellen Ethernet-Patchkabeln: Schnelle Lösungen für mehr Stabilität vor Ort

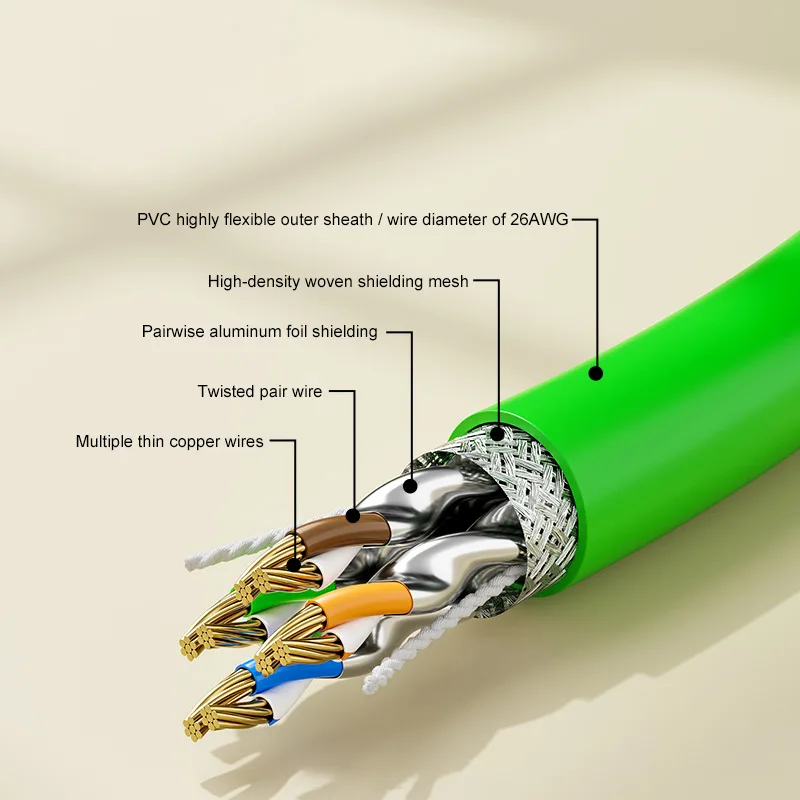

Industrielle Ethernet-Patchkabel Sie sind die primären Leitungen für die Kommunikation in industriellen Netzwerken. Leider sind Kabel häufig Umwelteinflüssen ausgesetzt, die zu Problemen führen und die Produktion erheblich beeinträchtigen können. Erfahren Sie mehr darüber, wie industrielle Ethernet-Kabel eine zuverlässige und schnelle Übertragung großer Datenmengen in modernen Netzwerken ermöglichen. wie industrielle Ethernet-Kabel die Hochgeschwindigkeits-Big-Data-Übertragung unterstützenKann ein Techniker Wartungsprobleme in einem industriellen Netzwerk vor Ort schnell und präzise beurteilen, lassen sich unnötige und damit kostspielige Ausfallzeiten vermeiden. Eine schnelle Fehlerdiagnose, auch wenn es sich nicht um einen Notfall handelt, ermöglicht die Aufrechterhaltung der Zuverlässigkeit durch ein Kontrollsystem für längere Ausfälle. Dieser umfassende Leitfaden bietet praktische Lösungen für die häufigsten Kabelprobleme, darunter Kabelbrüche, Signalstörungen und oxidierte Verbindungen. Die wichtigste Herausforderung besteht laut Leitfaden in der schnellen Erkennung, dem Eingreifen und der Wiederherstellung der Netzwerkstabilität.

Die Fehlersuche ähnelt der Triage in der Medizin: Je früher dringende Probleme erkannt werden, desto gezielter kann die Netzwerkstabilität gewährleistet werden. Nach der Diagnose steigern Außendiensttechniker durch den Einsatz geeigneter Methoden und Werkzeuge die Effizienz und vermeiden Wartezeiten. Diese Ressource bietet einfache, verständliche Schritt-für-Schritt-Anleitungen und ein Service-Tool-Set, mit dem Fachkräfte ihr technisches Wissen erweitern und so die Reparaturgeschwindigkeit und Netzwerkzuverlässigkeit erhöhen können.

3-Minuten-Triage – So unterscheiden Sie physische Schäden, Signalstörungen und Steckeroxidation.

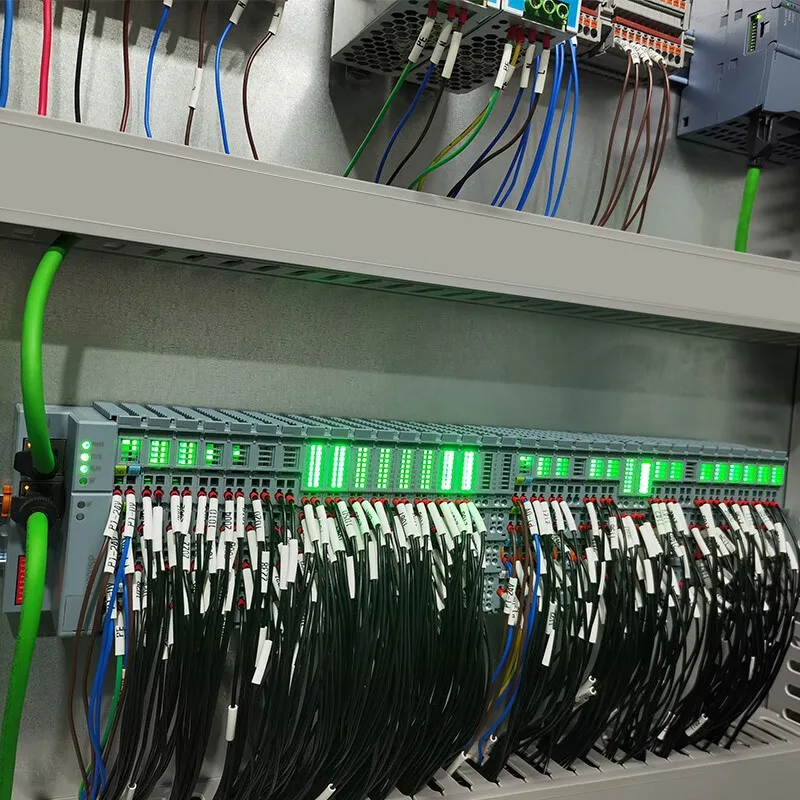

Die schnelle und präzise Fehlererkennung hilft Ihnen bei der gezielten Fehlersuche an Patchkabeln. Betrachten Sie zunächst die LEDs an den entsprechenden Netzwerkanschlüssen. Dauerhaft leuchtendes Grün deutet in der Regel auf eine funktionierende Verbindung hin, während blinkendes oder schwach leuchtendes Licht meist auf eine zeitweise unterbrochene Verbindung hinweist, die höchstwahrscheinlich durch einen Kabelfehler oder Korrosion an den Steckern verursacht wird. Sie können diese Sichtprüfung verstärken, indem Sie das Kabel vorsichtig um die Stecker schütteln oder biegen und dabei den Status der LEDs beobachten. Jede Unregelmäßigkeit im LED-Status während der Bewegung des Kabels deutet stark auf eine Beschädigung hin, wahrscheinlich einen Kabelbruch oder einen lockeren Stecker.

Es ist ebenso wichtig, zwischen Kabel- und Anschlussfehlern zu unterscheiden. Leuchtet die LED nur bei Bewegung des Kabels, sollte der Fokus auf der Kabelbaugruppe liegen. Blinkt die LED hingegen dauerhaft, unabhängig von der Kabelbewegung, ist der Anschluss oder ein Fehler am Gerät zu untersuchen. Die Kombination aus Tastprüfung und Sichtprüfung der LED ist eine einfache, aber wertvolle Methode zur frühzeitigen Fehlererkennung und Kabelpriorisierung, auf die sich Techniker vor Ort unter schwierigen Arbeitsbedingungen verlassen.

Wie man mithilfe von TDR und Signaturanalyse versteckte physische Schäden aufspürt

Sich ausschließlich auf Sichtprüfungen zu verlassen, übersieht häufig subtile Kabelschäden, die als fahrlässig eingestuft werden könnten. Ein Zeitbereichsreflektometer (TDR) sendet ein Diagnosesignal entlang des Kabels aus, um die Rückreflexionen (Echos) zu identifizieren, die von Mikrorissen, Knicken oder scharfen Biegungen ausgehen. Dieses Verfahren veranschaulicht, wie das System die Sonarmethode zur Ortung von Objekten und Hindernissen unter Wasser nachahmt. Tragbare TDR-Geräte ermöglichen zudem einfache Tests vor Ort und erzeugen sofort Wellenformen mit Spitzen oder Einbrüchen, die auf beschädigte Kabelabschnitte hinweisen. Diese Fehler, die sich mit der Zeit verschlimmern können, führen zu einer erheblichen Signalverschlechterung, die letztendlich die Leistung beeinträchtigt.

Beachten Sie, dass TDR-Geräte bei nichtmetallischen Fehlern weder Isolationskompression noch chemische Schäden erkennen können. Die Messungen des Übersprechens am nächsten (NEXT) und fernen Ende (FEXT) von verdrillten Adernpaaren ermöglichen jedoch eine zusätzliche Überprüfung. Ein plötzlicher Anstieg oder eine abrupte Änderung des Übersprechsignals kann auf Signalverzerrungen oder Probleme an den Steckverbindern hinweisen. Beim Testen sollte unbedingt darauf geachtet werden, dass das Kabel nicht über die Herstellervorgaben hinaus gebogen wird, da dies Reflexionen und Rückflussdämpfung erhöhen kann, um die Datenintegrität zu gewährleisten. Um zwischen sanften Biegungen und Kabelbeanspruchung zu unterscheiden, kann die Rückflussdämpfungsanalyse (RLA) hilfreich sein. TDR bietet in Kombination mit NEXT/FEXT multidimensionale Messmöglichkeiten, die es Technikern ermöglichen, verborgene physische Schäden aufzudecken und diese präzise zu lokalisieren, um Ausfallzeiten durch die Reparatur zu vermeiden.

Erweiterte operative Schritte

• Vor der Messung ist beim Kalibrieren des TDR-Geräts größte Vorsicht geboten.
• Scannen Sie die gesamte Länge jedes Kabelabschnitts und dokumentieren Sie alle Reflexionspunkte.
• Anschließend werden die Rückflussdämpfungsdiagramme nach ALLEN Messungen des bekannten reparierten Kabels kombiniert.
• Setzen Sie ein Übersprechmessgerät ein, um Interferenzen sowohl am nahen als auch am fernen Ende zu ermitteln.
• Abschließend ist zu prüfen, ob für den Schaden nur eine Reparatur oder ein neues Kabel erforderlich ist.

Die Gesamtbewertung und -prüfung ermöglicht eine anschließende, proaktivere Instandhaltung und dient gleichzeitig der Sicherstellung des allgemeinen Zustands des Kabels.

Erkennung eines Mikrorisses in einem Cat6-Patchkabel mit TDR

Bei einer routinemäßigen Überprüfung wurden mehrere Netzwerkausfälle festgestellt, die auf ein Cat6-Patchkabel zurückzuführen waren. Der Techniker untersuchte den Zustand des Patchkabels mithilfe eines tragbaren Zeitbereichsreflektometers (TDR). Unsere Messung ergab einen deutlichen Peak etwa 12 Meter innerhalb des Patchkabels. Dieser Mikroriss war mit bloßem Auge nicht sichtbar. Dieser geringfügige Fehler verursachte interne Impedanzfehlanpassungen, die zu instabilen Verbindungen im laufenden Betrieb führten. Nachdem die Parameter im Zusammenhang mit dem Kabelfehler bestätigt waren, konnte der Techniker den betroffenen Kabelabschnitt problemlos austauschen. Dies ist ein hervorragendes Beispiel dafür, wie sich die TDR-Signaturanalyse und der fachgerechte Einsatz eines Messgeräts kombinieren lassen, um einen versteckten physischen Kabelfehler zu diagnostizieren und zu beheben, nachdem zuvor die Netzwerkstabilität sichergestellt wurde. Um Ihr Wissen über die Eigenschaften von Ethernet-Kabeln zu vertiefen, werfen Sie einen Blick in unseren umfassenden Leitfaden. Cat5- bis Cat8-Ethernetkabel.

Wie man Störungen schnell diagnostiziert: Unterscheidung von EMI, RFI und internem Übersprechen auf Patchkabeln

Elektromagnetische Störungen (EMI) können die Kommunikation über industrielle Ethernet-Patchkabel unterbrechen und so aufgrund schlechter Datenqualität zu einer unzuverlässigen Verbindung führen. Zunächst ist es wichtig, den Unterschied zwischen elektromagnetischen Störungen (EMI), Hochfrequenzstörungen (RFI) und internem Übersprechen zu verstehen. Die Eingrenzung der Fehlersuche auf diese Störungsarten kann den Umfang des Problems deutlich reduzieren. Der erste Schritt im Diagnoseprozess ist die Analyse der vom Gerät gemeldeten Messwerte. Messwerte wie CRC-Fehler und Netzwerkjitter sind ein guter Ausgangspunkt. Zeigt das Gerät einen plötzlichen Anstieg eines dieser Messwerte, liegt die Ursache des Problems möglicherweise nicht in der Hardware, sondern in elektromagnetischen Störungen. Darüber hinaus hilft die Aufzeichnung dieser Messwerte über mehrere Tage hinweg, die im Zeitverlauf auftretenden Störungsmuster in Abhängigkeit von Umgebungsfaktoren zu erkennen.

Vor Ort messen Sie mit einem Multimeter die Durchgängigkeit der Schirmung und die Kontaktimpedanz mittels Vierpunktmessung. Niedrige Widerstandswerte (<1 Ohm) deuten auf eine ordnungsgemäße Erdung von Stecker und Schirmung hin. Höhere Widerstandswerte (>1 Ohm) weisen auf einen Fehler in der Schirmung hin, der dazu führt, dass elektromagnetische Störungen (EMI) das Signal überlagern und die Kommunikation unterbrechen. Nachdem Sie im Rahmen der Datenkommunikationsdiagnose festgestellt haben, dass die EMI-Problematik nicht vom Patchkabel verursacht wird, identifizieren Sie interne Paarübersprechungen (oder Interferenzen), die typischerweise durch Beschädigungen des Kabels oder fehlerhafte Terminierung der Adernpaare entstehen. Dies lässt sich leicht anhand der vom Kabelanalysator angezeigten Übersprechmessungen, wie z. B. Nahnebensprechen (NEXT) und Fernnebensprechen (FEXT), überprüfen.

Der Ablauf wird sich folgendermaßen darstellen:

• Überprüfen Sie kontinuierlich die CRC- und Jitter-Daten und korrelieren Sie diese mit gemessenen Rauschspitzen.
• Prüfen Sie die Schirmungsdurchgängigkeit vom Stecker zum Switch-Port.
• Messen Sie den Erdungswiderstand und vergleichen Sie ihn mit den geplanten Normen.
• Prüfen Sie auf Übersprechen und suchen Sie nach Störungen der Paarsignale.
• Nach Feststellung eines Fehlers müssen die Kabel umgesteckt oder die interne Abschirmung ausgetauscht werden.

Insgesamt ergibt eine Kombination dieser Schritte eine prägnante und kostengünstige Strategie zur Identifizierung von EMI-Störungen ohne umfangreichen Einsatz von Spektralinstrumenten.

Isolierung von elektromagnetischen Störungen durch einen nahegelegenen Motor in einer Produktionslinie

Ein Ingenieur entdeckte einen wiederkehrenden Paketverlust auf einem Patchkabel in der Nähe mehrerer schwerer Motoren. Die sporadischen CRC-Fehler deuteten auf mögliche elektromagnetische Störungen hin. Durch die logische Verlegung des Kabels in größere Entfernung vom Motor reduzierten sich die CRC-Fehler und der Jitter rapide. Anschließend maß der Ingenieur den Schirmwiderstand mit einem Multimeter und stellte einen hohen Kontaktwiderstand fest, was auf eine Beeinträchtigung der leitfähigen Schirmung hindeutete. Es wurden abgeschirmte Kabel beschafft, und die Umverlegung der Kabel beseitigte die elektromagnetischen Störungen vollständig. Dieses Beispiel verdeutlicht die Bedeutung der praktischen Fehlerüberwachung, der Überprüfung der Schirmintegrität und eines guten Kabelmanagements für EMV-Lösungen.

Schnelle Lösungen für Steckverbinderoxidation: Chemische Reinigung und Wiederherstellung der Feldleistung

Oxidation von Steckverbindern ist häufig die Ursache für intermittierende Patchkabelfehler bei der Verwendung von industriellem Ethernet. Feuchtigkeit und korrosive Substanzen führen zu sulfid- oder chloridhaltigen Oxidationsschichten, die die Kontaktqualität beeinträchtigen. Eine effektive Reinigungsmethode ist die Verwendung von Isopropylalkohol oder eines speziell als Elektronikkontaktreiniger gekennzeichneten Lösungsmittels. Dieses löst Oxidschichten rückstandsfrei auf, trocknet schnell und gibt keine zusätzliche Feuchtigkeit ab. Um die verschiedenen Ethernet-Kabeltypen und ihre Funktionen in Netzwerken zu verstehen, lesen Sie den aufschlussreichen Vergleich von Unterschiede zwischen Patchkabeln und Crossover-Kabeln.

Falls andere Verunreinigungen vorhanden sind, entfernen Sie diese zunächst mit weichen Bürsten, Wattestäbchen oder fusselfreien Tüchern. Lassen Sie die Steckverbinder nach der Behandlung vollständig trocknen, um weitere Korrosion zu verhindern. Oxidationsprozesse verstärken sich mit steigender Temperatur. So funktionieren Steckverbinder beispielsweise bei niedrigen Temperaturen einwandfrei, fallen aber nach einer gewissen Zeit bei Hitze aus und verursachen verschiedene Fehler. Die Anwendung eines Korrosionsinhibitors oder Schutzsprays kann die Lebensdauer der Steckverbinder unter rauen Bedingungen verlängern. Eine regelmäßige, an die Gegebenheiten vor Ort angepasste Reinigung der Steckverbinder kann Reparaturkosten und Netzwerkinstabilität reduzieren. Ausführliche Informationen darüber, wie Umweltfaktoren die Kabelauswahl und -leistung beeinflussen, finden Sie in unserem detaillierten Leitfaden. Unterschiede zwischen Ethernet-Kabeln für den Außenbereich und für den Innenbereich.

Wie Temperatur und Luftfeuchtigkeit oxidationsbedingte intermittierende Ausfälle beeinflussen

Die thermischen Ausdehnungszyklen verändern die Dicke der Oxidschichten, was zu Schwankungen des elektrischen Kontaktwiderstands führt. Diese Mikroschwankungen verursachen inkonsistente Verbindungen und schließlich Netzwerkausfälle, wenn Kontakte aufgrund mechanischer Belastung im Betrieb oder durch Einwirkung von Temperatur- und Feuchtigkeitsbedingungen ausfallen. Feuchtigkeit verstärkt die Korrosion, da sich Wasser an den Kontaktflächen ansammelt, was den Kontaktwiderstand erhöht und die elektrische Verbindung weiter verschlechtert. Man kann sich die Kontaktflächen der Steckverbinder wie ein Puzzleteil vorstellen, dessen Kanten sich durch Hitze/Abkühlung und Feuchtigkeit verbiegen, leicht verschieben und schließlich die Kontakte und den Signalweg unterbrechen. Es ist leicht verständlich, warum Ausfälle unter heißen und feuchten Bedingungen verstärkt werden. Die Kontrolle der Umgebungsbedingungen und die regelmäßige Reinigung der Steckverbinder tragen zur Leistungsfähigkeit Ihres industriellen Ethernet-Patchkabelnetzwerks trotz wechselnder Umgebungsbedingungen bei.

Die goldene 5-Schritte-Regel für die schnelle Fehlersuche an Patchkabeln vor Ort

Um Fehler bei Patchkabeln effektiv zu isolieren, ist Zeit von entscheidender Bedeutung und ein durchführbarer Entscheidungsablauf muss bekannt sein.

• Schritt 1: LED-Status beobachten
  Die Kontrollleuchten können leuchten, blinken oder aus sein. Blinken sie oder sind sie aus, liegt der Verdacht eher an den Kabeln oder Anschlüssen als am Netzwerkgerät selbst.
• Schritt 2: Netzwerkdaten überprüfen
  Überprüfen Sie die CRC-Prüfsumme, den Jitter oder den Paketverlust, um mögliche Fehler zu analysieren. Es gibt wahrscheinliche Fehlermuster oder messbare Werte, die auf Kabelbeeinträchtigungen oder Störungen hinweisen.
• Schritt 3: Durch Ersatzkabel ersetzen
  Tauschen Sie verdächtige Kabel gegen geprüfte Ersatzkabel aus, um zu prüfen, ob die Fehler dadurch behoben werden.
• Schritt 4: Port-Loopback
  Durch Port-Loopback lassen sich auch Kabelfehler isolieren, indem der Signalausgang direkt mit dem Eingang verbunden wird, um zu überprüfen, ob Fehler auch dann noch auftreten, wenn die Verbindung zum benachbarten Gerät unterbrochen ist.
• Schritt 5: Mechanische Replikation
  Versuchen Sie, die veränderten Umstände zu simulieren (Kabel biegen, Kabel schütteln usw.). Durch die mechanische Nachbildung können Fehler reproduziert und die Kabel bei der abschließenden Reparatur überprüft werden.

Dieser detaillierte Prozess dauert etwa 5 Minuten und umfasst visuelle Hinweise, Datenmetriken, praktische Tests und Verifizierungsschritte. Er ermöglicht es Ingenieuren, Fehler in industriellen Ethernet-Patchkabeln schnell zu lokalisieren und zu bestätigen.

Auswahl und Installation von Patchkabeln zur Maximierung der Lebensdauer in rauen Umgebungen

Bei der Auswahl von robusten Patchkabeln ist die MICE-Klassifizierung (Microelectronics Injection Center) ein wichtiger Aspekt, der die Anforderungen an die Kabel hinsichtlich mechanischer, klimatischer und elektromagnetischer Belastungen berücksichtigt. Die korrekte Anwendung von Installationstechniken zur Spannungsentlastung verhindert Mikroschäden. Dazu gehört beispielsweise die Einhaltung des richtigen Biegeradius und die Verwendung von Wellenentlastungsvorrichtungen, um Spannungen und Biegungen durch das Einsetzen einer Kabelklemme zu vermeiden. Vermeiden Sie enge Kabelschlaufen, da ohne die nötige Spannungsentlastung die Gefahr besteht, dass das Kabel beschädigt oder unterbrochen wird.

Vermeiden Sie zu enge Kabelbündel. Es empfiehlt sich außerdem, Kabel nicht zu eng zusammenzubinden oder zu befestigen, da ein enges Bündel die Wärmeabfuhr behindert und mechanischen Druck erzeugt. Verwenden Sie Kabelklemmen mit Bedacht und lassen Sie ausreichend Abstand zwischen den Kabeln, um zusätzliche Flexibilität und Kühlung zu gewährleisten. Installationsaspekte scheinen zwar nicht direkt mit Systemausfällen oder geringem Wartungsaufwand zusammenzuhängen, doch eine sorgfältige Installation beugt langfristigen Problemen und Wartungsaufwand vor und trägt so zur Langlebigkeit in Umgebungen bei, die schnell stark beansprucht werden können.

Grundlagen der Installation:

• Wählen Sie Kabel, die für die standortspezifischen MICE-Bedingungen ausgelegt sind.
• Achten Sie darauf, dass alle Biegungen den empfohlenen Mindestradius bzw. den minimalen Biegeradius für die Wellenentlastung einhalten.
• Nicht zu eng bündeln.
• Stellen Sie sicher, dass alle Steckverbinder an den Anschlüssen im Gehäuse spannungsfrei sind.

Die Anwendung der Grundlagen wird zu einer zuverlässigeren Netzwerkinfrastruktur beitragen. Patchkabel das lange halten wird. Für Anwendungen, die höhere Geschwindigkeiten oder Übertragungen über größere Entfernungen erfordern, erfahren Sie mehr über Multimode-Glasfaserkabeltypen und ihre Verwendung.

Wie man die Schirmungs- und Erdungsprüfung vor Ort zur Sicherstellung der Integrität von Patchkabeln beherrscht

Die Kabelschirmung und die Erdung schützen vor elektromagnetischen Störungen, die stabile industrielle Ethernet-Verbindungen beeinträchtigen können. Mit einem Multimeter lässt sich der Widerstand der Kabelschirmung gegen Erde messen. Werte unter 1 Ohm bieten in der Regel eine ausreichende Erdung und sind erforderlich, um Störungen zu unterdrücken. Stellen Sie sicher, dass die Schirmung über die gesamte Länge des Patchkabels durchgehend ist, um Unterbrechungen oder lose Verbindungen zu finden, die die ordnungsgemäße Funktion der Schirmung beeinträchtigen.

Verwenden Sie ein Oszilloskop im einfachen Oszilloskopmodus, um entlang der Schirmleitung intermittierende Störungen oder Mikrolichtbögen zu lokalisieren. Mit einem Oszilloskop lassen sich auch Störungen isolieren, die bei einer Widerstandsmessung der Schirmung nicht sichtbar sind. Visualisieren Sie die Vorgänge entlang des Patchkabels zwischen Schirmung und Erdung, um die Bedeutung einer effektiven Schirmung besser zu verstehen. Stellen Sie sich die Schirmung wie eine Festungsmauer vor. Jede Unterbrechung dieser Mauer ermöglicht es potenziell schädlichen externen Störungen, in das geschützte Patchkabel innerhalb der Festung einzudringen. Regelmäßige Überprüfungen der Schirmung und Erdung verhindern, dass elektrische Störungen in das Netzwerk gelangen, die ohne Überwachung zu unerwarteten Fehlern führen könnten.

Verfahrenscheckliste:

• Messen Sie den Erdungswiderstand mit einem Multimeter.
• Prüfen Sie die Schirmungsdurchgängigkeit über die gesamte Kabellänge.
• Überprüfen Sie die taktischen Wellenformen des Oszilloskops auf Störungen durch Schirmung.
• Beheben Sie Abschirmungsdefekte umgehend.

Durch die Überprüfung dieser Tests vor Ort wird das technische Personal jedes Patchkabel schützen und die Zuverlässigkeit des Netzwerks auch unter widrigen Umgebungsbedingungen gewährleisten.

Behebung von intermittierenden Jitter-Fehlern aufgrund von Wärmeausdehnung und Steckverbinderoxidation

In einem Produktionsbetrieb traten zeitweise hohe Jitter-Raten und Paketverluste bei kritischen industriellen Ethernet-Verbindungen auf. Im Fokus der Untersuchung stand ein vermutlich defektes Patchkabel. Die Probleme verschlimmerten sich mit steigenden Temperaturen während der wärmeren Tageszeiten, was darauf hindeutet, dass flächendeckende physische Schäden einen thermischen Effekt haben könnten.

Die methodische Analyse umfasste:

• Analyse von Netzwerkprotokollen und Identifizierung von Jitterperioden, die mit einer erhöhten Umgebungstemperatur korrelierten.
• Bei der Sichtprüfung wurde eine leichte Oxidation an einem Stecker festgestellt.
• Die durchgeführten elektrischen Messungen ergaben, dass der Kontaktwiderstand mit der Temperatur zunimmt.

Das Kabel wurde durch ein korrosionsbeständiges Material ersetzt und die Verkabelung von Wärmequellen ferngehalten. Alle Fehler verschwanden sofort.

Wichtige Überlegungen:

• Bei der Diagnose der Ursache eines intermittierenden Fehlers müssen gegebenenfalls auch Umweltfaktoren, einschließlich der Temperatur, berücksichtigt werden.
• Oxidation wird als mögliche Ursache für die intermittierenden Ausfälle vermutet.
• Inkrementelle Methoden zur Fehlerisolierung in Verbindung mit Umweltbeobachtungen, um zu einer Reparaturlösung zu gelangen.

Dieser Fall verdeutlicht das Zusammenspiel von Ingenieurwesen und angemessenen Umweltaspekten zur Gewährleistung eines robusten industriellen Ethernet-Netzwerks.

Auswahl des besten Handtesters für industrielle Ethernet-Patchkabel

Die Wahl des richtigen Werkzeugs hat einen erheblichen Einfluss auf die Effizienz der Fehlersuche. Verwenden Sie im Außendienst Handmessgeräte mit integrierter TDR-Funktion für eine präzise Fehlersuche. Bei Installationen in Industrieanlagen und Rechenzentren ist die Prüfung der Power-over-Ethernet-Verkabelung (PoE) unerlässlich. Diese versorgt die Geräte sowohl mit Strom als auch mit Datensignalen. Wird dies nicht geprüft, kann es aufgrund defekter Kabel zu Funktionsstörungen der angeschlossenen Geräte kommen. Benutzerfreundlichkeit ist ebenfalls entscheidend. Eine einfache Benutzeroberfläche verkürzt die Einarbeitungszeit für Techniker, sodass diese Ethernet-Patchkabeldefekte im Außendienst schnell beheben können. Günstigere Modelle bieten jedoch oft nicht die notwendigen Funktionen für Techniker.

Wichtige Auswahlkriterien für die Prüfung von Kabeln:

• Auflösung und Genauigkeit der TDR-Funktion
• Lastprüfung Power over Ethernet (PoE)
• Die Fähigkeit, das Werkzeug einfach zu bedienen, ermöglicht einen schnellen Einsatz im Feld.
• Kosteneffizienz (Bezahlung für Funktionen, aber nicht für Funktionen, die man nicht benötigt)

Der Einsatz der richtigen Werkzeuge ermöglicht es Technikern, defekte Patchkabel sehr schnell und präzise zu diagnostizieren und so die Stabilität und Effizienz industrieller Netzwerke sicherzustellen.

Wann Patchkabel ausgetauscht werden sollten: Objektive Leistungskennzahlen aus IEEE-Standards

Die Entscheidung zum Austausch von industriellen Ethernet-Patchkabeln sollte auf dokumentierten Leistungskennzahlen der Patchkabel basieren und nicht auf Vermutungen oder subjektiven Einschätzungen. Zu den kritischen Kennzahlen gehören Dämpfung, Nah- (NEXT) und Fern-Übersprechen (FEXT) sowie Rückflussdämpfung gemäß IEEE-Spezifikationen. Eine Überschreitung der Dämpfungsgrenzwerte reduziert die Signalstärke im Kabel und kann zu Datenverlusten im System führen. Eine Überschreitung der Grenzwerte für NEXT oder FEXT deutet auf weniger zuverlässige Signale und interne Störungen hin, die die Signalqualität beeinträchtigen. Eine hohe reflektierte Leistung bei einer Rückflussdämpfungsmessung deutet auf einen physikalischen Fehler hin, der wiederum zu maximalen Leistungsverlusten oder einer verminderten Signalqualität im System führen kann.

Da Betreiber und Ingenieure diese Parameter kontinuierlich überwachen, ist bei der Entscheidung über den Austausch eines Patchkabels keine subjektive Einschätzung mehr erforderlich, sondern es können verifizierbare Informationen herangezogen werden. Wenn der Austausch auf IEEE-Parametern basiert, werden Wartung und sicherer Betrieb auf ein evidenzbasiertes Niveau gehoben, was die Zuverlässigkeit und Lebensdauer Ihres Netzwerks verlängern kann.

Wie man Netzwerküberwachungswarnungen nutzt, um Patchkabelprobleme indirekt zu identifizieren

Netzwerküberwachungssysteme melden eine steigende Anzahl von CRC-Fehlern, Paketverlusten und Neuübertragungen, was auf einen möglichen Ausfall von Patchkabeln hindeutet. Anhand des Zeitstempels und der betroffenen Ports lassen sich wahrscheinliche Zeiträume für die Untersuchung potenzieller Patchkabel identifizieren. Durch die Definition von Schwellenwerten für CRC-Alarme können Sie Maßnahmen ergreifen, bevor der Fehler zu weiteren Fehlern, Paketverlusten und Neuübertragungen eskaliert. Die Überwachung von Fehlertrends gibt Aufschluss darüber, ob es sich um vorübergehende Speicherprobleme oder chronische Patchkabelfehler handelt. Die Analyse der Alarmdaten der Patchkabel in Verbindung mit einer manuellen Kabelprüfung verbessert die Effizienz der Fehleridentifizierung und trägt dazu bei, defekte Patchkabel zeitnah zu reparieren und so die Funktionsfähigkeit des industriellen Netzwerks zu gewährleisten.
