Wie 10G SFP+ ER-Module die Entwicklung und den Einsatz optischer Langstreckenverbindungen ermöglichen

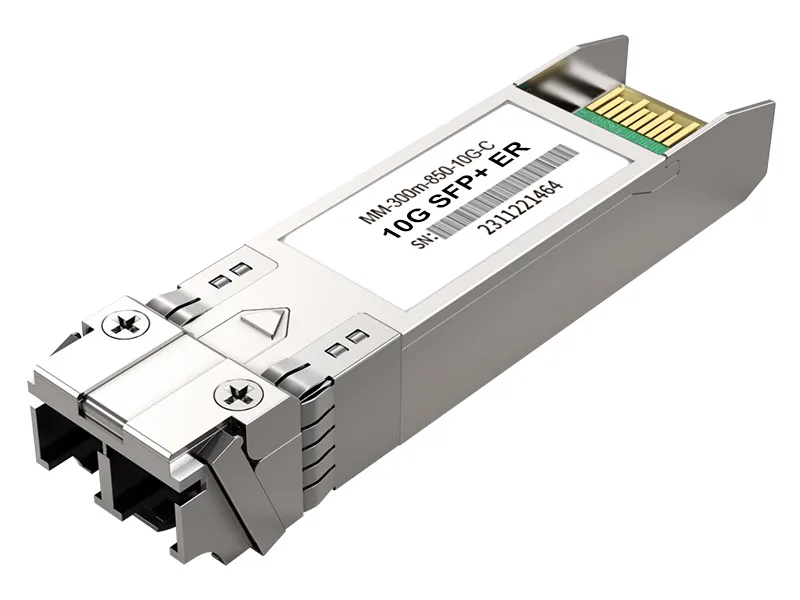

10G SFP+ ER-fähig für große Entfernungen

Optische Langstreckenverbindungen sind für die Verbreitung von Hochgeschwindigkeitsnetzwerken unerlässlich, stellen aber sowohl bei der Entwicklung als auch bei der Implementierung besondere Herausforderungen dar. Das 10G SFP+ ER-Modul ist eine der praktikablen Lösungen, um die Datenübertragungsdistanz über Singlemode-Glasfaser auf beeindruckende 40 Kilometer (24.9 Meilen) zu erweitern. Im Einsatz… 10G SFP+ ER-Modul Es arbeitet mit einer längeren Wellenlänge in Verbindung mit verbesserter Technologie und zeichnet sich durch seine Leistungsfähigkeit gegenüber dem herkömmlichen LR-Modul über größere Entfernungen aus, wobei gleichzeitig eine hervorragende Signalintegrität erhalten bleibt.

Dieser Leitfaden beleuchtet detailliert die technische Implementierung, Designüberlegungen für den Einsatz und Best Practices für das 10G SFP+ ER-Modul. Anhand von Fallstudien werden Daten zur Leistungsfähigkeit eines generischen 10G SFP+ ER-Moduls im praktischen Einsatz präsentiert. Dies unterstützt Sie bei fundierten Entscheidungen hinsichtlich Einsatz und Kauf der Module. Das Verständnis der Unterschiede in Design und Leistung der SFP+ ER- und SFP+ LR-Varianten ermöglicht es Ihnen, die Leistungsfähigkeit von optischen Weitverkehrsnetzen zu maximieren und Ihre Ausgaben zu optimieren.

Dieses Dokument führt Sie durch die Planung Ihrer Glasfaserverbindung, Überwachungstechniken, Fehlerbehebung und Zukunftssicherung Ihres Netzwerks. Dadurch erhalten Sie ein besseres Verständnis von 10G SFP+ ER-Modulen und können das Potenzial Ihres Netzwerks für jeden Anwendungsfall optimal ausschöpfen.

Was ist das 10G SFP+ ER-Modul?

Das 10G SFP+ ER-Modul ist für die Datenübertragung über große Entfernungen von bis zu 40 Kilometern ausgelegt. Es nutzt eine Wellenlänge von 1550 nm und ist kompatibel mit Single-Mode-FaserDie Signaldämpfung ist bei Singlemode-Fasern im Vergleich zu Multimode-Fasern deutlich geringer. Dadurch eignet sich der 10G SFP+ ER besonders für Anwendungen, die größere Entfernungen erfordern, als sie mit herkömmlichen Unternehmensverbindungen möglich sind.

Das 10G SFP+ LR-Modul sendet mit 1310 nm über Entfernungen bis zu 10 Kilometer. Das 10G SFP+ SR-Modul sendet über Entfernungen von 300 Metern mit 850 nm und nutzt Multimode-Fasern für Kurzstreckenverbindungen. Das 10G SFP+ ER-Modul verwendet 1550 nm Licht und reduziert so die Faserverluste dank höherer optischer Ausgangsleistung. Daher eignet sich das 10G SFP+ ER-Modul besonders für Metro- und Campusnetze, die eine zuverlässige Kommunikation über große Entfernungen erfordern.

Ein klarer Vorteil des 10G SFP+ ER gegenüber dem LR oder SR liegt in der optischen Leistungsaufnahme und Empfängerempfindlichkeit. Beides trägt dazu bei, die Signalintegrität über große Entfernungen aufrechtzuerhalten, wo Dämpfung die Datenqualität beeinträchtigen kann. Diese Vorteile verbessern die Zuverlässigkeit von Netzwerken mit großer Campusabdeckung oder solchen, die zentralisierte, entfernte Rechenzentren verbinden.

Nachfolgend finden Sie eine Tabelle mit einem Vergleich der wichtigsten Spezifikationen und typischen Anwendungsbeispielen:

Normen10G SFP+ ER (1550nm)10G SFP+ LR (1310nm)10G SFP+ SR (850nm)
FiberEinspielermodusEinspielermodusMultimode-
Maximale Entfernung40 km10 km300 m
Typische AnwendungFernverbindungenUnternehmens-LANsRechenzentrum-Kurzverbindungen

Dieser Vergleich unterstreicht die gezielte Auslegung des ER-Systems für Anforderungen über große Entfernungen. Es bietet Netzwerke mit erweiterter Reichweite und zuverlässiger Leistung bei gleichzeitiger Kosteneffizienz im Vergleich zu Alternativen.

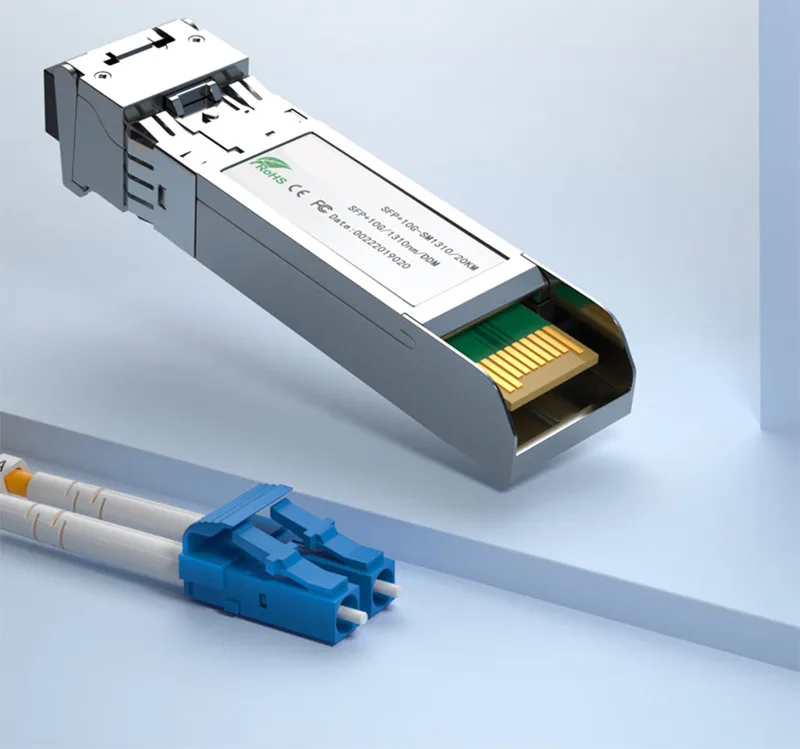

10G SFP+ ER-Modul und Singlemode-Faser

Wie funktioniert das 10G SFP+ ER-Modul?

Das 10G SFP+ ER-Modul ist ein kleiner Transceiver, der elektrische Signale in optische Impulse umwandelt und umgekehrt. Dadurch ermöglicht er Hochgeschwindigkeitskommunikation über große Entfernungen. Der Sender verwendet eine elektroabsorptionsmodulierte Laserdiode (EML), die einen Dauerstrichlaser mit einem Modulator kombiniert. Dieser kann die Lichtintensität mit einer Frequenz von ca. 1550 nm ändern, was in Singlemode-Fasern eine geringe Dämpfung aufweist. Die schnelle Modulation des Senders erzeugt präzise optische Impulse mit minimalen Verzerrungen.

Der Empfänger nutzt Fotodetektoren (PIN-Fotodioden oder Lawinenfotodioden [APD]), um die Lichtsignale wieder in elektrische Signale umzuwandeln. Lawinenfotodioden (APDs) weisen aufgrund eines elektrischen Lawineneffekts in ihrem Inneren eine höhere Empfindlichkeit auf. Sie können selbst kleinste Signale erfassen, nachdem diese eine lange Strecke in der Faser zurückgelegt haben.

Eine weitere wichtige Verbesserung ist die digitale Diagnoseüberwachung (DDM). DDM überwacht kontinuierlich verschiedene wichtige Grenzwerte, wie z. B. die optische Sende- und Empfangsleistung, den Laser-Biasstrom, die Spannung und die Temperatur der internen Modulkomponenten. Dank DDM erhalten die Bediener Echtzeitdaten zum Zustand der Komponenten und können Probleme wie Leistungsabfall oder Temperaturanstieg erkennen, bevor es zu einem Geräteausfall kommt.

Die folgende Tabelle bietet einen kurzen Überblick über die einzelnen Hauptkomponenten der Modulschaltung und deren Vorteile hinsichtlich der Vereinfachung der umfangreichen und komplexen internen Komponenten:

KomponenteFunktion / Rolle (Role) *Vorteile
EML-LaserModuliert Licht bei 1550 nmErmöglicht verlustarme Übertragung über große Entfernungen.
APD-DetektorEmpfindet Signale niedriger IntensitätVerbessert die Empfindlichkeit und erhält gleichzeitig die Signalqualität.
DDM-FunktionZustand des ÜberwachungsmodulsBietet Echtzeitdiagnose und beugt so Ausfällen vor.

Zusammen bilden diese Technologien einen ausgewogenen Transceiver, der auch über lange optische Distanzen hinweg hohe Datenqualität und Verfügbarkeit gewährleistet. Die stabile Laserquelle von EML, die empfindliche Detektion von APD und die Überwachungsfunktionen von DDM ermöglichen Netzwerken eine zuverlässige und transparente Kommunikation über große Entfernungen.

Was sind die wichtigsten Designaspekte für optische 10G SFP+ ER-Langstreckenverbindungen?

Bei der Planung von Langstreckenverbindungen mit 10G SFP + Bei ER-Modulen beginnt ein effektives Design mit der Wahl des Fasertyps und der Bestimmung des richtigen Dämpfungsbudgets, um eine zuverlässige Datenübertragung zu gewährleisten.

Die Wahl des Fasertyps hängt maßgeblich von den Singlemode-Fasern OS1 und OS2 ab. OS1 weist in der Regel eine Dämpfung von etwa 1.0 dB/km auf und ist daher für Installationen in Gebäuden geeignet. OS2 hingegen bietet eine geringere Dämpfung von etwa 0.4 dB/km und ist somit besser für Außenanlagen und lange Kabelstrecken geeignet. Aufgrund der geringeren Verluste von OS2 bei einer Reichweite von 40 km mit 10G SFP+ ER-Modulen ist es nicht verwunderlich, dass diese Faser für unser Netzwerk die bessere Wahl sein könnte.

Die Verlustberechnung berücksichtigt die Faserdämpfung sowie die Dämpfung durch Steckereinführung und Spleißung zwischen Sender und Empfänger. Bei einer typischen 40 km langen OS2-Glasfaserverbindung beträgt die gesamte Faserdämpfung ca. 16 dB. Durch Hinzufügen der zu erwartenden Steckerverluste (ca. 0.3 dB pro LC-Stecker) und der Spleißdämpfung zur Gesamtberechnung lässt sich ein Grenzwert für die maximal zulässigen Verluste ermitteln, um die Empfängerempfindlichkeit nicht zu beeinträchtigen.

Nachfolgend werden die wichtigsten Schritte der optischen Leistungsbudgetierung erläutert:

  • Die gesamte Faserdämpfung lässt sich berechnen, indem man die Faserlänge mit dem Dämpfungsgrad multipliziert.
  • Addieren Sie alle Einfügedämpfungen von Steckverbindern und Spleißen.
  •  Prüfen Sie, ob die Ausgangsleistung des Moduls abzüglich der Gesamtverluste immer noch über der Empfindlichkeit des Empfängers liegt.

Die Wahl der Steckverbinder ist nicht zu vernachlässigen; beispielsweise sind LC-Steckverbinder zwar Standard für 10G SFP+ ER-Module, tragen aber alle zu geringen zusätzlichen Einfügedämpfungen bei. Durch regelmäßige Inspektion und Reinigung der Steckverbinder zur Aufrechterhaltung einer sauberen Oberfläche lassen sich unerwartete Leistungsverluste deutlich reduzieren und die Verbindung stabilisieren.

Weitere Installationshinweise:

  • Verwenden Sie OS2-Fasern für alle Außen- oder Stadtbahnanwendungen, um eine geringe Dämpfung zu gewährleisten.
  • Die Berechnung des Schadensbudgets sollte vor der endgültigen Festlegung des Entwurfs erfolgen; die Arbeiten sollten nicht fortgesetzt werden, wenn das Schadensbudget überschritten wird.
  • Achten Sie auf eine sachgemäße Handhabung der Glasfaser; enge Biegungen oder Mikrobiegungen beeinträchtigen die Signalqualität.
DesignfaktorÜberlegungenAuswirkungen
Fasertyp (OS1 vs OS2)Dämpfungsraten, InstallationskontextOS2-Faser für maximale Reichweite empfohlen
Link-Loss-BudgetFaserdämpfung, Stecker- und SpleißverlusteSorgt für ausreichende optische Leistung am Empfänger
SteckerauswahlSauberkeit und Qualität der LC-SteckverbinderReduziert Signalverluste, erhöht die Zuverlässigkeit
InstallationsqualitätSachgemäße Handhabung und Prüfung der FasernVermeidet Fehler und erhält die Signalintegrität

Die Berücksichtigung dieser Prioritäten beim Design von Glasfaserverbindungen gewährleistet, dass 10G SFP+ ER-Module auch über große Entfernungen eine hervorragende Leistung erbringen.

Wie lassen sich die Netzwerkleistung optimieren und Fehler effektiv beheben?

Um eine optimale Netzwerkleistung bei der Verwendung von 10G SFP+ ER-Modulen zu gewährleisten, ist eine kontinuierliche Überwachung und systematische Fehlerbehebung erforderlich, um einen Fehler schnell zu lokalisieren und zu beheben.

Grundlage des Überwachungs- und Fehlerbehebungsverfahrens ist die digitale Diagnoseüberwachung (DDM). Die DDM-Funktionen erfassen kontinuierlich optische Leistung, Modultemperatur und Ruhestrom und ermöglichen so eine frühzeitige Warnung vor potenziellen Modulproblemen oder -beeinträchtigungen.

Die wichtigsten Überwachungsfunktionen sind:

  • Optische Leistung: Ein signifikanter Abfall der optischen Leistung weist auf ein Problem hin und bestätigt mögliche Schäden an der Faser, Verschmutzungen an den Steckverbindern oder eine Fehlausrichtung.
  • Temperatur: Länger anhaltende Temperaturen können zu einer verkürzten Lebensdauer der Komponenten und einer Verschlechterung des Signals führen.
  • Ruhestrom: Die Ruhestrommesswerte können Schwankungen aufweisen, und bei gealterten oder abgenutzten Bauteilen kann es zu einer Erhöhung oder Verringerung des angezeigten Ruhestroms kommen.

Wenn Probleme auftreten, können diese Prinzipien den Ablauf der Fehlersuche wie folgt leiten:

  1. Modul nicht erkannt: Befolgen Sie die Anweisungen zum physischen Einbau. Häufige Ursachen für eine fehlerhafte Modulerkennung sind unsachgemäßer Sitz und mangelnde Kompatibilität. Reinigen Sie die Anschlüsse und setzen Sie das Modul erneut ein.
  2. Verbindungsverschlechterung: Das DDM oder ein vorhandenes optisches Leistungsmessgerät hilft Ihnen festzustellen, ob der optische Leistungspegel korrekt ist. Die Faserenden können nach der Faserterminierung mit einem Fehlerortungsgerät oder einem OTDR gereinigt und überprüft werden.
  3. Signalverlust oder -fehler: Wie bei der Faseralterung müssen auch unsachgemäße Faserbiegungen und beschädigte Fasern genau untersucht werden. Dies gilt insbesondere, wenn die Patchkabel verdächtig erscheinen.

Wie Sie sehen, beschleunigt die digitale Diagnoseüberwachung in Verbindung mit physikalischen Testinstrumenten wie Leistungsmessern und Fehlerortungsgeräten Ihre Fehlersuche und verkürzt letztendlich die Reparaturzeit, wodurch die Gesamtausfallzeit während der Spitzenlast minimiert wird.

Schritt zur FehlerbehebungActionZiel
DDM-Parameter überwachenLeistung, Temperatur und Ruhestrom auswertenFrühe Ausfallanzeichen erkennen
Reinigen und neu einsetzenAnschlüsse reinigen, Modul wieder einsetzenStellen Sie eine gute physische Verbindung wieder her.
Verwenden Sie ein Strommessgerät.Optische Signalstärke messenÜberprüfung der Einhaltung des Verlustbudgets
Fehlerortungsgerät einsetzenFaserbrüche oder -biegungen lokalisierenPhysikalische Fehler präzise identifizieren

Die Kombination aus kontinuierlicher Überwachung und gezielter Fehlerbehebung gewährleistet die Leistungsfähigkeit von Langstreckenverbindungen mit 10G SFP+ ER-Modulen.

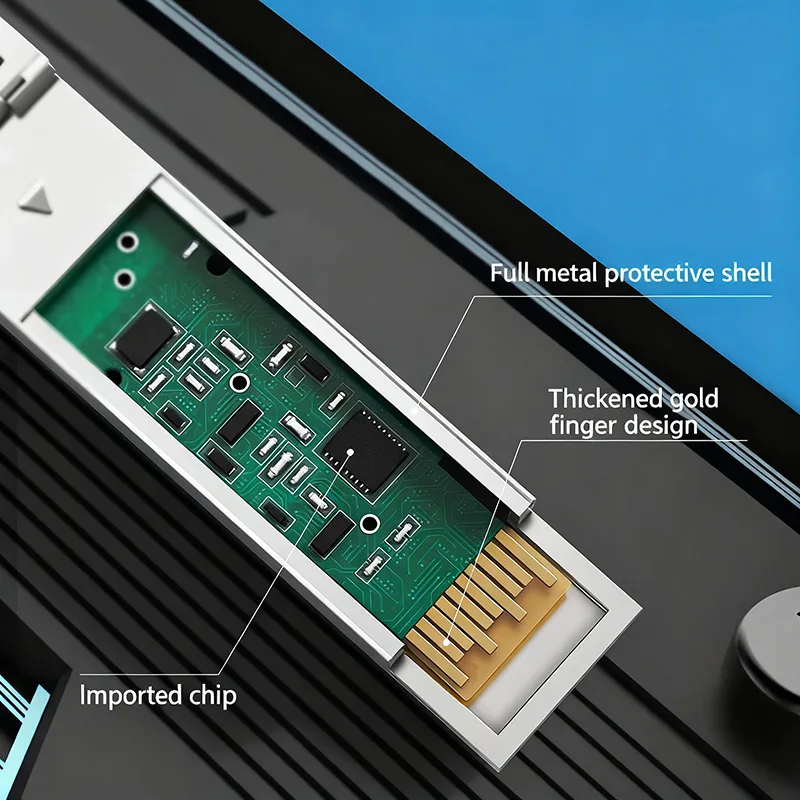

Kerntechnologie des ER-Moduls

Warum sind Kompatibilität und Beschaffung wichtig? Wie lassen sich Risiken vermeiden und Kosten kontrollieren?

Bei der Implementierung von 10G SFP+ ER-Modulen ist eine sorgfältige Bewertung der Kompatibilität und der Beschaffungsstrategie von entscheidender Bedeutung. Die Vielzahl an Herstellern und Hardwareplattformen erhöht die Komplexität der Interoperabilität, was, wenn es nicht effektiv angegangen wird, zu Verbindungsinstabilität führen kann.

Unterschiede in der Firmware- und Hardware-Implementierung potenziell IEEE-konformer Produkte können zu Timing-Problemen, Signalstärkeabweichungen oder Problemen bei der Protokollverarbeitung in Verbindung mit Geräten verschiedener Hersteller führen. Die einzige Möglichkeit, die Kompatibilität eines SFP+ ER-Moduls sicherzustellen, besteht darin, das Produkt zu testen, um einen Referenzwert zu ermitteln, oder sich auf die Zertifizierung bzw. Produktgarantie des Herstellers zu verlassen.

Module von Drittanbietern sind aufgrund ihrer Kosteneinsparungen zwar attraktiv, können aber auch Probleme hinsichtlich Qualitätssicherung und Kompatibilität mit sich bringen. Die Beschaffung eines solchen Moduls erfordert daher die Suche nach einem seriösen Anbieter, der Garantien für seine Module oder Produkte bietet und deren Konformität mit einem bestimmten IEEE-Standard in der Dokumentation sicherstellt. Dadurch wird das Risiko von Netzwerkausfällen durch das Modul minimiert.

Bei der Beschaffung sollten verschiedene Aspekte berücksichtigt werden:

  • IEEE-Konformität: Die formale Einhaltung der IEEE-Standards bildet die Grundlage für Interoperabilität und gewährleistet den unterbrechungsfreien Betrieb eines Switches.
  • Kosten: Berücksichtigen Sie die Gesamtbetriebskosten, einschließlich der Ausfallrate des zu prüfenden Moduls und des monatlichen, vierteljährlichen oder jährlichen Energieverbrauchs sowie etwaiger Ersatzkosten während der gesamten Beschaffungsdauer. Ermitteln Sie das kostengünstigste oder qualitativ beste Produkt.
  • Wartung: Die langfristige Wartung umfasst die fortlaufende Unterstützung der Produkte durch den Anbieter nach der Installation oder Inbetriebnahme des Moduls; die Verfügbarkeit bzw. Betriebszeit dieses Moduls oder Produkts innerhalb einer Lieferkette über die gesamte Lebensdauer; und die Häufigkeit des Austauschs dieses Moduls oder Produkts, da dies entscheidend ist, um die Auswirkungen von Netzwerkausfällen zu minimieren.
BewertungsfaktorÜberlegungenErgebnisse
SFP+ ER-KompatibilitätZertifizierte Interoperabilität, NetzwerktestsGewährleistet einen reibungslosen Betrieb mit mehreren Anbietern
Qualität von DrittanbieternReputation, Garantie, Einhaltung der SpezifikationenReduziert Beschaffungsrisiken
Total Cost of Ownership (TCO)Preis, Zuverlässigkeit, EnergieeffizienzOptimiert die Investition über die gesamte Lebensdauer des Geräts
Unterstützu & WartungReaktionsfähigkeit des Anbieters und LagerverfügbarkeitMinimiert Ausfallzeiten und beschleunigt Reparaturen

Die Anwendung eines mehrdimensionalen Beschaffungsrahmens, der Kosten, Kompatibilität und Wartung in Einklang bringt, gewährleistet einen robusten und kosteneffektiven Aufbau von Langstreckenverbindungen.

Welche Lehren lassen sich aus einem realen Einsatzfall von 10G SFP+ ER in einem Campusnetzwerk ziehen?

Ein weitläufiger Universitätscampus mit verschiedenen Gebäuden über eine Strecke von 30 Kilometern benötigte eine zuverlässige Modernisierung seiner Gebäudeverbindungen. Die bisherige Technologie nutzte 10G SFP+ LR-Module, doch es stellte sich heraus, dass viele der Gebäudeverbindungen instabil waren und Korrosion am optischen Modul aufgrund von Umwelteinflüssen und alternden Fasern zu Signalverschlechterungen führte.

Als Reaktion auf diese Komplexität umfasste das nächste Netzwerkdesign 10G SFP+ ER-Module, die die LR-Module ersetzten, und nutzte OS2-Singlemode-Fasern. Durch den Einsatz der ER-Module wurde eine optische Reichweite von 40 Kilometern erreicht, wodurch der Bedarf an Zwischenrepeatern entfiel und das Netzwerkdesign vereinfacht wurde. Die Glasfaserverbindung wurde sorgfältig auf geringe Dämpfung ausgelegt, die Steckverbinder wurden gereinigt und die Installation mit minimaler Einfügedämpfung abgeschlossen.

Nach der ersten Bewertung wurde eine Reduzierung der Bitfehlerrate (BER) um 25 % aufgrund der verbesserten Übertragungsqualität festgestellt. Darüber hinaus sank die Netzwerkausfallzeit um mehr als 40 %, was auf die Echtzeit-Überwachungsfunktionen der ER-Module zurückzuführen ist. Diese Funktionen, insbesondere die digitale Diagnoseüberwachung (DDM), ermöglichen es den ER-Modulen, Fehler frühzeitig zu erkennen und weitere Fehler in nachgelagerten Knoten zu verhindern.

Da das Campusgelände mit einigen Herausforderungen verbunden ist, wie etwa schwankenden Temperaturen und elektromagnetischen Störungen durch Geräte auf dem Campus, kamen die Module aufgrund ihrer Konstruktion und Temperaturbeständigkeit gut mit diesen Problemen zurecht.

LeistungsaspektVor dem UpgradeNach dem Upgrade
Optische ReichweiteCa. 10 kmAuf 40 km erweitert
Bitfehlerrate (BER)Höhere, unregelmäßige Fehler25 % niedriger, stabil
Ausfallzeit des NetzwerksHäufige Ausfälle40 % weniger Ausfallzeiten
WartungsansatzReaktivProaktives Handeln durch DDM-Benachrichtigungen

Dieses Beispiel verdeutlicht den Vorteil der Auswahl hochwertiger Transceiver und eines disziplinierten Glasfasernetzes. Saubere Verbindungen, OS2-Glasfaser und integrierte Diagnosetools sind bewährte Verfahren für eine Glasfaserinstallation im Campusmaßstab mit Fokus auf hohe Verfügbarkeit.

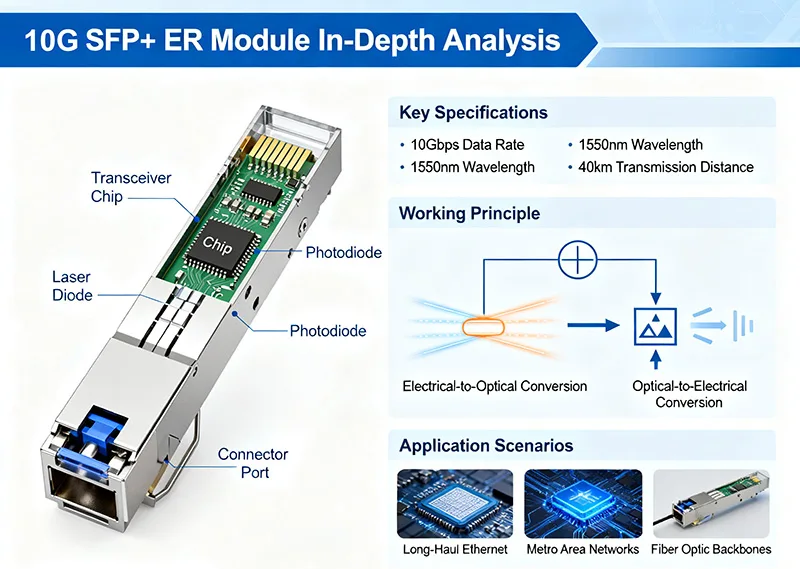

Detaillierte Analyse des 10G SFP ER-Moduls

Wie schneiden OEM- und Drittanbieter-10G-SFP+-ER-Module im Vergleich ab? Exklusive Leistungstestdaten

Um die Leistungsunterschiede zwischen 10G SFP+ ER-Modulen von Originalgeräteherstellern (OEM) und Drittanbietern zu bewerten, wurde ein systematischer Labortest mit einer stabilen 40 km langen OS2-Glasfaserverbindung (unter kontrollierten Klimabedingungen) durchgeführt. Die Ergebnisse der Bitfehlerraten-Tests (BER) zeigten insbesondere, dass die OEM-Module durchgehend niedrige BER-Werte (<10⁻¹²) aufwiesen und somit eine nahezu perfekte Datenübertragung ermöglichten. Die meisten Drittanbietermodule erreichten ebenfalls akzeptable BER-Werte (<10⁻⁹), wobei einige Drittanbietermodule, insbesondere unter starker Belastung der Verbindungen, diesen Wert (<10⁻⁹) nur annähernd erreichten.

Über längere Zeiträume erwiesen sich OEM-Module als mindestens genauso stabil wie Module von Drittanbietern, mit Ausgangsleistungsschwankungen von unter 0.2 dB. Einige Module von Drittanbietern zeigten Instabilitäten von bis zu 0.5 dB, was empfindliche Glasfaserverbindungen beeinträchtigen könnte. Hinsichtlich des Stromverbrauchs waren die OEM-Module etwa 10 bis 15 % energieeffizienter. Dies hatte den doppelten Vorteil, dass weniger Wärme erzeugt und das Wärmemanagement vereinfacht wurde. Insgesamt zeigten OEM-Module – mit wenigen Ausnahmen – eine überlegene Leistung mit geringerer Variabilität als die Optionen von Drittanbietern.

Schließlich wiesen OEM-Module eine größere Temperaturtoleranz auf (zuverlässiger Betrieb zwischen -5 °C und 70 °C), während einige kostengünstigere Drittanbietermodule in diesen oberen Toleranzbereichen nicht zuverlässig arbeiten konnten, was die Zuverlässigkeit der Verbindung unter rauen Umgebungsbedingungen beeinträchtigen könnte.

ParameterOEM-ModuleModule von Drittanbietern
Bitfehlerrate (BER)<10^-12<10^-9
Signalstabilität<0.2 dB VarianzAbweichung bis zu 0.5 dB
EnergieverbrauchNiedriger, 10–15 % effizienterVariable Leistung
Temperaturbereich-5 70 ° C auf ° CSchmaler mit gelegentlichen Ausfällen

Die hier vorgelegten Ergebnisse zeigen, dass die Verwendung von OEM-Modulen die Zuverlässigkeit und Effizienz gewährleistet, was für missionskritische Langstreckenverbindungen von entscheidender Bedeutung ist. In manchen Fällen kann aus Kostengründen ein Modul eines Drittanbieters gewählt werden; dieses unterliegt jedoch nicht denselben strengen Test- und Verifizierungsverfahren zur Risikominimierung.

TestparameterOEM-VorteileMinderungsstrategien
BERMinimale ÜbertragungsfehlerLeistungsspezifikationen überprüfen
StabilitätGleichbleibende optische LeistungDDM-Überwachung nutzen
Energie-EffizienzGeringere WärmeleistungLeistungsdaten bestätigen
TemperaturtoleranzGroßer ArbeitsbereichVermeiden Sie preisgünstige Optionen mit geringer Ausstattung.

Netzwerktechniker müssen bei der Auswahl von 10G SFP+ ER-Modulen die Leistungskonstanz gegen das Budget abwägen.

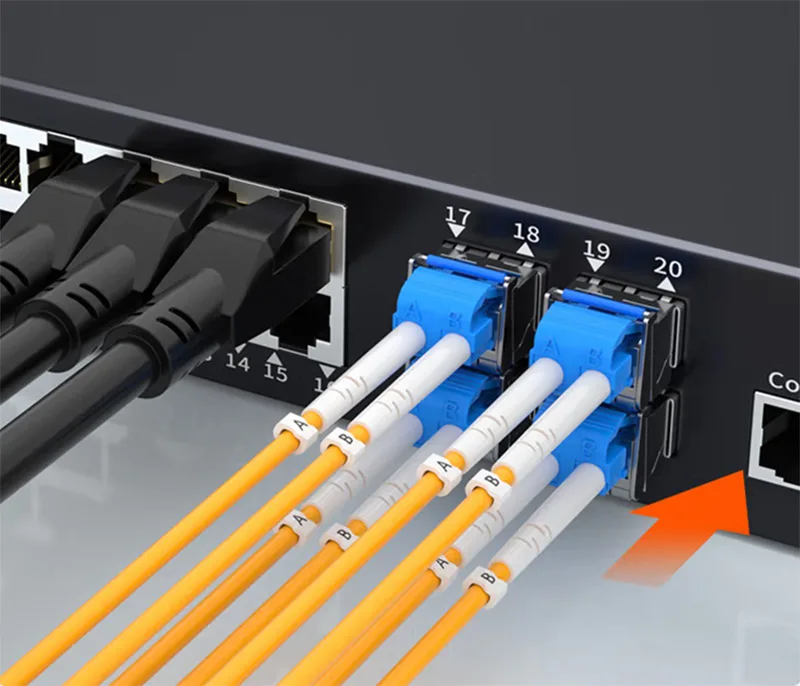

10G SFP+ ER-Modul-Datenübertragung

Warum für die Zukunft planen? Wie baut man ein zukunftssicheres Glasfasernetz für große Entfernungen auf?

Beim Aufbau eines robusten Glasfasernetzes über große Entfernungen ist eine vorausschauende Planung mit der entsprechenden Infrastruktur und Technologie unerlässlich.

Die großzügige Reservierung zusätzlicher Glasfaserstränge bei der Kabelverlegung gewährleistet, dass Sie die Kapazitätsanforderungen bei Bedarf flexibel erweitern können, ohne zusätzliche Kosten für das Ausheben von Gräben. Dank dieser vorausschauenden Planung können Sie die Bandbreite bei Bedarf ohne den Aufwand und die Kosten der Neuverlegung von Glasfasern skalieren.

Die Auswahl modularer 10G SFP+ ER Transceiver zur Aufrechterhaltung von 10 Gigabit modularen Glasfasern erhöht Ihre Fähigkeit, die Bandbreite in einem Tempo zu skalieren, das dem tatsächlichen Datenverkehrswachstum, den Investitionskosten und der betrieblichen Flexibilität entspricht.

Durch die Abstimmung von Transceivern und Geräten lässt sich das Risiko des Austauschs von Hardwarekomponenten und die Kosten für Serviceunterbrechungen reduzieren. Eine sorgfältige Geräteauswahl sichert die Zukunftsfähigkeit und Kompatibilität mit Modulen der nächsten Generation.

Bei der Erstellung von Schätzungen der Investitionskosten und der betrieblichen Flexibilität sollte eine Kosten-Nutzen-Analyse auf Basis der Gesamtbetriebskosten (TCO) durchgeführt werden, die einen genauen Wert und ein Kostenverhältnis für die anfängliche Investition und die längerfristigen Kosteneinsparungen durch Wartung, Energieeinsparungen und reduzierte Ausfallzeiten festlegt.

StrategieVorteile
Reservierung der GlasfaserinfrastrukturErmöglicht Kapazitätserweiterung mit minimalen Beeinträchtigungen
Modulare UpgradesPasst die Kosten an das Nachfragewachstum an
GerätekompatibilitätGewährleistet eine nahtlose zukünftige Integration
Kosten-Nutzen-AnalyseOptimiert Investitions- und Betriebskosten

Die Planung mithilfe dieser Strategien unterstützt nachhaltige, flexible Netzwerke, die auf der 10G ER-Technologie als Rückgrat basieren.

Fazit

10G SFP+ ER-Module sind unerlässlich für stabile optische Verbindungen über Entfernungen von bis zu 40 Kilometern, ohne die Signalqualität zu beeinträchtigen. Der erfolgreiche Einsatz dieser Module erfordert fundiertes technisches Verständnis, eine sorgfältige Planung der Glasfaserverbindung sowie eine intelligente Beschaffung, um Netzwerkredundanz und Skalierbarkeit zu gewährleisten. Mit diesen Konzepten investieren Sie zukunftssicher in Ihr Netzwerk und decken den stetig wachsenden Datenbedarf ab.
