DAC-Kabel vs. optische Module: Die beste Lösung für zuverlässige 10G-Kurzstreckenverbindungen

Haben Sie sich schon einmal gefragt, ob Sie für 10G-Kurzstreckenverbindungen Kupfer- oder Glasfaserverbindungen nutzen sollen? Diese Entscheidung hat nicht nur Auswirkungen auf die Leistung, sondern auch auf die Kosten und den Wartungsaufwand. Wenn Sie die Stärken und Schwächen der verschiedenen Kabeloptionen – SFP+-DAC-Kabel oder optische Module – kennen, können Sie Ihre Entscheidung vereinfachen und die optimale Lösung für Ihre Bedürfnisse finden. Nach unserem Gespräch werden Sie beide Technologien vergleichen können und so eine fundierte Entscheidung treffen. Sie werden außerdem in der Lage sein, die beste Lösung für Geschwindigkeit und Zuverlässigkeit zu finden und gleichzeitig Ihr Budget einzuhalten.

Warum Sie die Wahl der richtigen Kurzstreckenübertragungslösung in Betracht ziehen sollten

Die Wahl der richtigen Lösung für die Kurzstreckenübertragung erfordert mehr als nur das Anschließen eines Kabels! Ihre Entscheidung beeinflusst Kosten, Aufwand, Energieverbrauch, Installationsaufwand und vor allem Leistung und Rentabilität (ROI). Beispielsweise können Sie heute zwar problemlos ein SFP+-DAC-Kabel anstelle eines optischen Moduls verwenden und so Investitionskosten sparen, aber welche Einbußen in puncto Lebensdauer und Energieverbrauch gehen dadurch letztendlich ein?

Kosten: Generell bieten kupferbasierte Lösungen wie 10-Gbit/s-Kupfer-SFP- und DAC-Kabel niedrigere Anschaffungskosten. Bei Kostenvergleichen zur Ermittlung der günstigsten Lösung müssen die Kombination aus Kabel und Transceiver sowie der geringe Zubehörbedarf für Kupfer gegenüber einer potenziell komplexeren und kostspieligeren Glasfaser- und Transceiver-Lösung berücksichtigt werden. Dies gilt insbesondere für Neuinstallationen. Die Kosteneinsparungen können jedoch bei höheren Betriebs- und Ersatzkosten im Zusammenhang mit der Kupfernutzung zunichtegemacht werden.

Leistungsaufnahme: DAC-Kabel sind in der Regel energieeffizienter als optische Module, da sie elektrische Signale über Kupfer übertragen; eine Umwandlung von Lichtsignalen in elektrische Signale entfällt. Eine vermeintlich günstigere Lösung kann aufgrund ihrer Ineffizienz langfristig zu einem höheren Energieverbrauch führen.

Einfache Bereitstellung: DAC-Kabel sind konstruktionsbedingt einfacher zu installieren (Plug-and-Play). Im Gegensatz zu optischen Kabeln entfällt die Reinigung der Faser oder die korrekte Ausrichtung der Optik, um eine sichere Signalübertragung zu gewährleisten. Dies ist besonders bei beengten Platzverhältnissen innerhalb eines Racks wichtig, da dort oft nur wenig Raum für die korrekte Kabelverlegung zwischen den Racks zur Verfügung steht.

Leistung und Zuverlässigkeit: Optische Module wie beispielsweise 10GBASE-T-basierte SFPs sind in Umgebungen mit starken elektromagnetischen Störungen (EMI) deutlich robuster. Obwohl Kupferkabel ein unverzichtbarer Bestandteil unserer Netzwerke sind, stoßen viele Kabeltypen ab einer gewissen Entfernung an ihre Grenzen und es kommt zu Signalverschlechterungen.

ROI: DAC-Kabel lassen sich aus finanzieller Sicht leicht analysieren; allerdings erhöhen kurze Kabellängen oder Kompatibilitätsprobleme im Netzwerk das Risiko von Ausfallzeiten und den Wartungsaufwand. Optische Module sind zwar in der Anschaffung teurer, amortisieren sich aber durch weniger Ausfälle und eine längere Lebensdauer.

Die Wahl des richtigen Übertragungsmediums beeinflusst die Zuverlässigkeit und Leistung des Netzwerks. Eine falsche Wahl kann häufige Fehler oder sogar Ausfälle verursachen, was die IT-Teams viel Zeit und Aufwand für die Fehlersuche kostet und vor allem den Geschäftsbetrieb stört. Die Senkung der Energiekosten bei gleichzeitig vereinfachter Installation und Bedienung trägt stets zu mehr Nachhaltigkeit und Effizienz bei.

Zusammenfassend geht es darum, die Vor- und Nachteile des SFP+ DAC-Kabels und der 10-Gbit/s-Kupfer-SFP-Optionen zu verstehen, um die optimale Lösung für die Umgebung, Skalierbarkeit und das zukünftige Wachstum Ihres Netzwerks zu finden. Eine kostengünstigere Lösung ist wünschenswert, da eine fundierte Entscheidung hinsichtlich der Gesamtbetriebskosten – und nicht nur der Kosten pro Verbindung – zu mehr Wettbewerbsfähigkeit, operativem Erfolg und finanzieller Stabilität führt.

Detaillierte Analyse von Kupfer-DAC-Kabeln und optischen Modulen

Kupfer-DAC-Übersicht

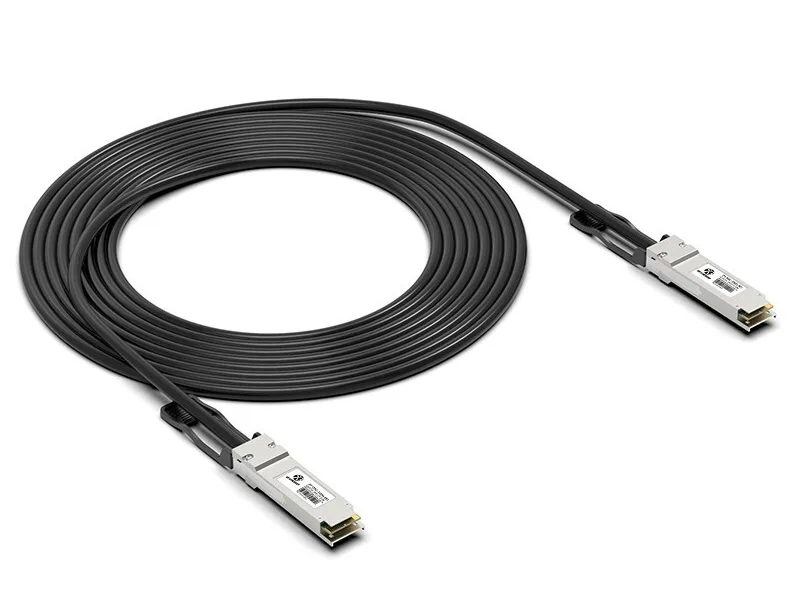

Ein Kupfer-Direktanschlusskabel (DAC) ist ein physisches Kupferkabel mit Transceivern an beiden Enden zur direkten Verbindung von Netzwerkgeräten. Es benötigt keine separate optische Verbindung. Grundsätzlich gibt es zwei Arten von Kupfer-DACs: passive und aktive DACs. Passive DAC-Kabel bestehen im Wesentlichen aus Kupferdraht und verstärken das Signal nicht. Sie sind am kostengünstigsten und verbrauchen am wenigsten Strom, haben aber eine maximale Reichweite von etwa 7 Metern.

Aktive DAC-Kabel verfügen über integrierte Elektronik zur Signalverstärkung und ermöglichen Kabellängen von bis zu 15 Metern. Sie benötigen mehr Strom und sind weniger kostengünstig als passive DAC-Kabel, werden aber für größere Entfernungen bevorzugt, da sie eine bessere Signalqualität gewährleisten. Typische Modelle für DAC-Kupferkabel sind SFP-H10GB-CU1M (1 Meter) und SFP-H10GB-3M (3 Meter). In Rechenzentren sind dies die am häufigsten verwendeten Datenverbindungen, sowohl innerhalb eines Racks als auch zwischen benachbarten Racks. DAC-Kupferkabel sind die erste Wahl, wenn Kosten oder Stromverbrauch eine Rolle spielen.

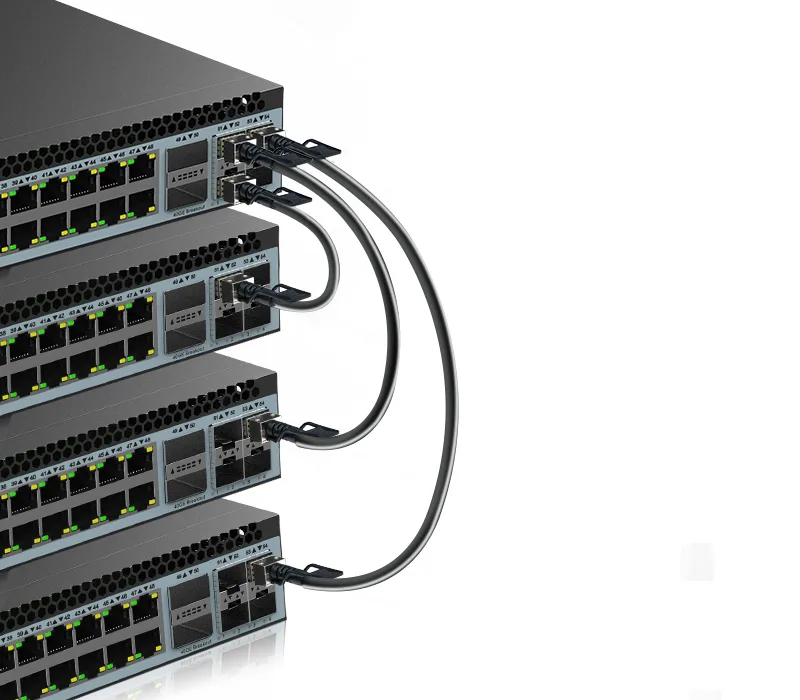

Typische Anwendungsfälle sind kurze, schnelle Verbindungen, beispielsweise zwischen einem Switch und einem Server in einem Rack. Die Kosten und die Flexibilität dank fester Kabellänge und kompakter Bauform machen DAC-Kupferkabel zur idealen Wahl, wenn die Kabeldichte eine Rolle spielt. Bei der Verwendung von Kupfer-DAC-Kabeln gibt es jedoch Einschränkungen, sowohl physikalischer als auch konstruktionsbedingter Art. Der größere Querschnitt des Kupferdrahts schränkt den Biegeradius beim Kabelmanagement ein, insbesondere in beengten Räumen. Je länger das Signal im Kupferdraht übertragen wird, desto stärker nimmt die Signaldämpfung aufgrund der elektrischen Eigenschaften des Kupfers mit zunehmender Entfernung ab. Passive DAC-Kabel erreichen eine zuverlässige Kabellänge von etwa 7 Metern, während aktive DAC-Kabel eine zuverlässige Kabellänge von etwa 15 Metern aufweisen.

Übersicht des optischen Moduls

Optische Module nutzen Glasfaser-Ein- und Ausgänge zur Datenübertragung mittels Lichtsignalen als Alternative zu Kupferkabeln. Das 10GBASE-T SFP+ Modul ist eine der gängigsten Spezifikationen für optische Transceiver und unterstützt 10G-Ethernet über Glasfaser- oder Kupfer-Twisted-Pair-Kabel.

Vorteile optischer Lösungen:

1. Größere Distanzen: Optische Module können problemlos über Entfernungen von Hunderten von Metern oder mehr übertragen, während Kupferkabel diese Übertragungsrate nicht überschreiten würden.
2. Unterdrückung elektromagnetischer Störungen (EMI): Glasfasern weisen keinerlei elektrisches Rauschen auf. Daher können sie auch in Umgebungen eingesetzt werden, die ansonsten störungsanfällig wären.
3. Dünne/flexible Kabel: Optische Kabel haben einen kleineren Durchmesser und lassen sich enger biegen. Dadurch ist das Kabelmanagement so einfach wie nie zuvor.

Gängige Einsatzgebiete sind Verbindungen zwischen Serverracks, beispielsweise in Campusnetzwerken oder Telekommunikationsnetzen, wo die überbrückten Distanzen die praktische Reichweite von Kupferkabeln übersteigen. Neben 10GBASE-T SFP+ existieren verschiedene optische Standards, darunter SR (Short Reach) und LR (Long Reach), die jeweils für unterschiedliche Entfernungen und Fasertypen optimiert sind.

Auch Kupfer-SFPs und optische Module können verglichen werden.

•  Kupfer-SFP-Lösungen vereinen Transceiver und Kabeleinheit in einem einzigen Gerät. Dies vereinfacht die Einrichtung, schränkt jedoch die Reichweite ein.
•  Optische Module trennen die Transceiver und die Glasfaseroptik. Dadurch ermöglichen diese Verkabelungslösungen eine modularere Bauweise und größere Reichweiten.

Beide Lösungen, wie beispielsweise SFP-H10GB-CU1M, zeichnen sich durch einen geringeren Energieverbrauch und höhere Datenraten bei niedrigerer Latenz aus. Sie eignen sich typischerweise für kompakte und kostengünstige Anwendungen mit einer maximalen Kabellänge von 10–15 Metern. Optische Module hingegen ermöglichen größere Verkabelungslayouts mit EMV-Festigkeit, sind jedoch teurer und benötigen mehr Energie.

Zusammenfassend

Die Wahl zwischen Kupfer-DAC-Kabeln und optischen Modulen hängt von der benötigten Übertragungsdistanz, der Störfestigkeit, den Kosten und dem Installationsaufwand ab. Kupfer-DACs wie SFP-H10GB-CU1M oder SFP-H10GB-CU3M eignen sich besser für Anwendungen mit geringem Stromverbrauch und kurzen Distanzen als die optischen 10GBASE-T-SFP+-Module, die größere Übertragungsdistanzen ermöglichen und in Umgebungen mit stärkeren elektromagnetischen Störungen (EMI) eine höhere Zuverlässigkeit bieten.

Sowohl Kupfer-DACs als auch optische DACs sind gleichermaßen für eine qualitativ hochwertige 10G-Konnektivität verantwortlich. Das Verständnis dieser Einstellungen kann Missverständnisse darüber vermeiden, wo eine Lösung in eine Netzwerkanforderung passt, und hilft dabei, Zeit und Energie bei der Bewertung der Zuverlässigkeit und Leistungsfähigkeit der jeweiligen Netzwerkmedien zu sparen.

Detaillierter Vergleich von Leistung, Kosten und Kapitalrendite

Bei der Entscheidung zwischen einem SFP+ Direct Attach Copper (DAC)-Kabel und einem optischen Modul ist es wichtig, Leistung, Kosten und Rentabilität der jeweiligen Komponenten zu berücksichtigen. Die folgenden Punkte, Zusammenfassungen und Praxisbeispiele dienen als Leitfaden für fundierte Investitionsentscheidungen im Netzwerkbereich.

Leistung und Signalqualität

Die Ergebnisse von Labortests zeigen, dass Kupfer-SFP-Lösungen hinsichtlich geringer Latenz und Effizienz über die gesamte Reichweite überlegen sind. Die Signalqualität bleibt auch auf kurzen Strecken akzeptabel, mit Bitfehlerraten (BER) nahe Null bis zu 7 Metern (bei passiven DAC-Kabeln) und bis zu 15 Metern (bei aktiven DAC-Kabeln).
Optische Module, einschließlich solcher, die gemäß 10GBASE-T SFP+-Standard definiert sind, zeichnen sich typischerweise durch ihre Robustheit über größere Entfernungen, d. h. von mehreren zehn bis mehreren hundert Metern, aus. Die optische Signalqualität nimmt zwar mit der Entfernung ab, ist aber auch weniger anfällig für elektrisches Rauschen als Kupfer, wodurch selbst unter schwierigen Feldbedingungen eine niedrige Bitfehlerrate (BER) gewährleistet wird.

Preisvergleich

Die Kosten für die SFP+-DAC-Kabeloption sind im Vergleich zu den Anschaffungskosten höher. Kupfer-DACs vereinen Transceiver und Kabel, was niedrigere Hardwarekosten ermöglicht, insbesondere bei den Varianten SFP-H10GB-CU1M und SFP-H10GB-CU3M.
Optische Module erfordern den separaten Kauf von Transceiver und Glasfaserkabel, was zu höheren Anfangsinvestitionen führt. Da Glasfasern jedoch in der Regel robuster sind und eine längere Lebensdauer haben, gleichen sich die anfänglichen Mehrkosten im Laufe der Produktlebensdauer meist aus.

Installation und Kompatibilität

Kupfer-DACs ermöglichen eine sofortige Plug-and-Play-Installation ohne die Notwendigkeit einer speziellen Glasfaserhandhabung; dadurch sind Bereitstellung, Installation und Konfiguration deutlich einfacher. Zwar weisen die Kabel einen begrenzten Biegeradius auf – was beim Kabelmanagement etwas mehr Aufmerksamkeit erfordert –, doch besteht in Racks in der Regel kein Grund zur Sorge.
Optische Lösungen erfordern eine sorgfältige Reinigung der Steckverbinder, da es sonst nach der Installation zu Signalverlusten kommen kann. Die flexible Bauweise von Glasfasern und ihre EMV-Beständigkeit ermöglichen jedoch komplexere Verkabelungswege und -anordnungen.

Hybrides Positionierungs-Einsatzmodell

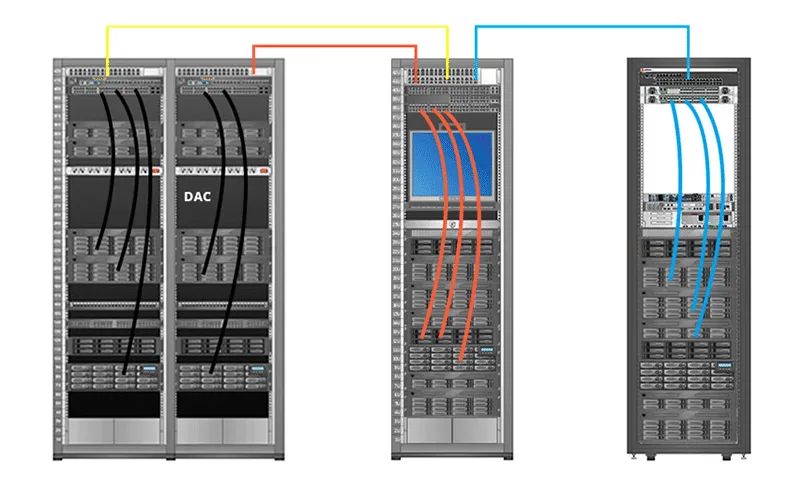

Ein multinationales Rechenzentrum konnte durch den Einsatz einer Hybridstrategie sowohl Leistung als auch Kosten optimieren. Innerhalb der Racks wurden SFP+-DAC-Kabel für schnelle Verbindungen mit geringer Latenz verwendet. Für die Verbindungen zwischen den Racks kamen 10GBASE-T-SFP+-Glasfasermodule zum Einsatz, um eine Kommunikation über große Entfernungen ohne elektromagnetische Störungen zu gewährleisten.
Insgesamt erzielte dieses Modell eine Energieeinsparung von 20 Prozent und eine Kostenersparnis von 15 Prozent bei den gesamten Netzwerkhardwarekosten – ohne Einbußen bei Leistung, Signalintegrität oder Verfügbarkeit. Der Kunde verfolgte letztlich das Ziel, ein Gleichgewicht zwischen einer sofortigen Investition und der Zukunftsfähigkeit seiner Netzwerkarchitektur zu finden.

Fazit

• Kupfer-DAC-Kabel eignen sich am besten für kürzere Strecken – sie sind kostengünstig, verbrauchen wenig Strom und weisen eine minimale Latenz auf.
• Optische Module sind auf größere Entfernungen und in lauteren Umgebungen leistungsfähiger, haben aber höhere Kosten und einen höheren Stromverbrauch.
• Hybridmodelle nutzen beides für zuverlässige, skalierbare 10G-Netzwerke.
  Nach Abwägung aller Unterschiede und unter Berücksichtigung einzigartiger Labordaten und praktisch eingesetzter Modelle besteht die optimale Vorgehensweise zur Entscheidung zwischen einem SFP+ DAC-Kabel und Kupfer-SFP-Optionen darin, den spezifischen Bedarf mit der Anwendung und der Umgebung abzugleichen.

Bewährte Verfahren für die Beschaffung, den Einsatz und die Verwaltung von DAC- und optischen Lösungen

Der Prozess der Auswahl und Verwaltung von SFP+ DAC-Kabeln und 10GbE Kupfer-SFP-Lösungen sollte systematisch erfolgen, um Kompatibilität, einfache Bereitstellung und längere Lebensdauer zu gewährleisten.

Kompatibilität und Anbieterauswahl

Vor dem Kauf ist es unerlässlich, die Hardwarekompatibilität von Switches, Servern und Kabeln zu prüfen. Manchmal unterscheiden sich die Kabel verschiedener Hersteller geringfügig, was die Kompatibilität beeinträchtigen kann. Durch die Zusammenarbeit mit renommierten Herstellern, die ihre Kabel für bestimmte Gerätemodelle zertifizieren können, verringern Sie das Risiko von Kompatibilitätsproblemen, die zu Ausfallzeiten oder Leistungseinbußen führen könnten.
Ein gut strukturierter Bestandsverwaltungsprozess ist unerlässlich, um die Kabel nach Typ, Länge und Transceiver zu verfolgen. Die Kennzeichnung der Kabel und die Speicherung ihrer Seriennummern in einer Datenbank erleichtern die Fehlersuche und zukünftige Upgrades.

Überlegungen zur Bereitstellung

Der sachgemäße Umgang mit Kabeln hat einen erheblichen Einfluss auf deren Lebensdauer und Leistungsfähigkeit. Beachten Sie beim Einsatz von DAC- oder Glasfaserkabeln diese einfache Anleitung für bewährte Vorgehensweisen:

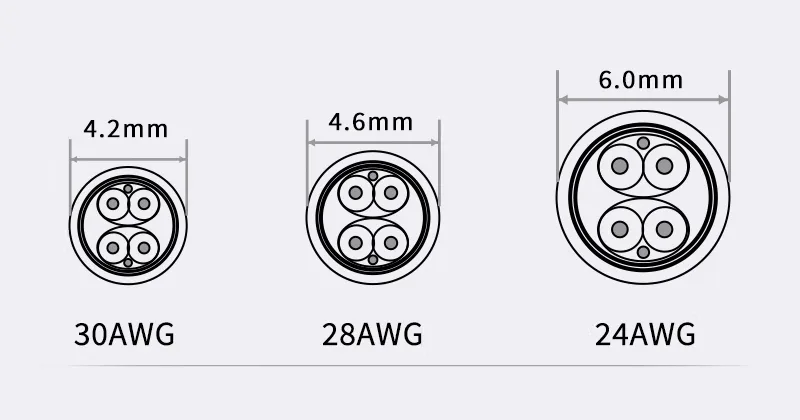

1. Beachten Sie den minimalen Biegeradius des Kabeltyps, um Beschädigungen im Kabelinneren zu vermeiden. Kupferkabel für DACs sind leider in der Regel dicker, daher ist besondere Vorsicht geboten.
2. Bei optischen Modulen ist darauf zu achten, dass die Endstecker sauber und staubfrei sind. Glasfaser-Reinigungssets sollten regelmäßig verwendet werden, da Verschmutzungen die optische Qualität der Verbindung erheblich beeinträchtigen können.
3. Es ist außerdem entscheidend, die Umgebung der Verkabelung zu berücksichtigen. Beispielsweise sollte das Kupfer-SFP-Kabel möglichst nicht in der Nähe starker elektromagnetischer Störungen verlegt werden.

Richtlinien zur Wartung und Fehlerbehebung

Regelmäßige Inspektionen helfen, frühzeitig Anzeichen von Verschleiß, mikrobiellen Schäden oder Signalverschlechterungen in der Kabelkonfektion zu erkennen. Daher sind regelmäßige Kontrollen wichtig. Achten Sie besonders auf die Steckverbinder und prüfen Sie diese auf grüne Ablagerungen oder lockere Verbindungen. Nutzen Sie abschließend Diagnosegeräte, um die Verbindungsleistung dieser Kabel in festgelegten Intervallen zu überprüfen.
Wie bei den meisten Problemen mit kabelgebundener Infrastruktur gibt es gängige Vorgehensweisen zur Fehlerbehebung. Überprüfen Sie zunächst die Symmetrie der auszuhandelnden Verbindungsgeschwindigkeit und bestätigen Sie den Duplex-Typ des SFP-Kabels am entsprechenden Port. Dies sollte für die Fehlerbehebung ausreichen. Beispielsweise führt die Verwendung von passiven oder aktiven DAC-Kabeln mit inkompatiblen Geräten zu Verbindungsfehlern.
Durch sorgfältige Beachtung des Kartenkaufs, der Handhabung, der Reinigung und der Wartung können Betreiber die Nützlichkeit und Lebensdauer der SFP+ DAC-Kabel und 10GbE-Kupfer-SFP-Implementierungen ihres Netzwerks maximieren und ihr Netzwerk über die Zeit gesund und kosteneffektiv halten.

Häufig gestellte Fragen

Worin bestehen die Unterschiede zwischen DAC-Kabeln und optischen SFP-Modulen?
DAC-Kabel nutzen Kupfer zur Übertragung elektrischer Signale, was zu geringer Latenz und niedrigem Stromverbrauch führt. Optische SFP-Module bündeln das Licht durch Glasfasern und ermöglichen so die Übertragung über größere Entfernungen mit höherer Störfestigkeit gegenüber elektromagnetischen Störungen.

Welches System eignet sich besser für 10G-Kurzstreckenverbindungen?
Bei Längen von 7–15 Metern ist ein SFP+-DAC-Kabel aufgrund der Kosten und des geringen Stromverbrauchs die mit Abstand beste Wahl. Optische Module eignen sich besser für längere Strecken oder bei starken Störungen.

Gibt es potenzielle Interoperabilitätsprobleme mit einem DAC-Kabel?
Ja, das hängt davon ab, ob der Kabeltyp zu den Spezifikationen des Geräts passt. Passive und aktive DAC-Kabel funktionieren möglicherweise mit manchen Geräten, mit anderen nicht. Sie sollten daher unbedingt die Kompatibilität der Kabel mit dem Hersteller prüfen.

Wie verhalten sich DAC-Kabel im Vergleich zum Stromverbrauch optischer SFP-Module?
Kupfer-SFP-Kabel verbrauchen weniger Strom, oft weniger als 0.2 Watt. Optische Module liegen üblicherweise über 1 Watt, da sie zur Übertragung einen Laser benötigen.

Was ist die maximale Länge für einen zuverlässigen Einsatz von Kupferkabeln oder optischen SFP-Modulen?
Kupfer-DAC-Kabel sind im Allgemeinen bis zu einer Länge von 7–15 Metern geeignet, während optische Kabel je nach Fasertyp und SFP-Modell Längen von über 100 Metern ermöglichen.

Wann sollte ich ein aktives DAC-Kabel anstelle eines passiven SFP-DAC-Kabels verwenden?
Ab einer Kabellänge von etwa 7 Metern (eigentlich eher ab etwa 15 Metern) sollten Sie aktive DAC-Kabel verwenden, da hier die Signalqualität verbessert werden muss.

Können optische Module mit DAC-Kabeln im selben Netzwerk verwendet werden?
Selbstverständlich. Die meisten Netzwerke sind Hybridlösungen mit DAC-Kabeln in den Racks und optischen Modulen über mehrere Racks oder Räume hinweg, um ein ausgewogenes Verhältnis zwischen Kosten und Leistung zu erzielen.

Welche häufigen Probleme treten bei der Fehlersuche in DAC-Anschlüssen und optischen Konfigurationen auf?
Häufige Probleme sind Verschmutzungen an den optischen Anschlüssen, verbogene Kabel oder Inkompatibilitäten bei DAC-Kabeln. Überprüfen und reinigen Sie die Anschlüsse regelmäßig oder prüfen Sie die Kompatibilität, um Ausfälle zu vermeiden.

Welche Kostenfaktoren sind zu berücksichtigen?
Kupfer-SFP+-DAC-Kabel sind zwar günstiger, aber weniger umfangreich. Optische Module verursachen zwar höhere laufende Kosten, bieten aber den Vorteil der Skalierbarkeit. Obwohl die Anschaffungskosten höher sind als bei Kupfer-SFP-Modulen, sind Sie langfristig besser aufgestellt und vermeiden den Austausch von Komponenten, falls der Support ausläuft.

Sind optische Module zukunftssicherer als Kupfermodule?
Im Allgemeinen ja. Optische Technologie unterstützt höhere Geschwindigkeiten und größere Entfernungen besser als Kupferkabel, was den zukünftigen Anforderungen gerecht wird.

Die FAQ zu SFP+ DAC-Kabeln und die FAQ zu 10GbE-Kupfer-SFP-Kabeln sind nur einige der Fragen, die wir ausführlich behandelt haben, um Ihnen bei der Wahl zwischen Kupfer- und optischen Optionen für Hochgeschwindigkeits-Kurzstreckenverbindungen eine fundierte Entscheidung zu ermöglichen.

Fazit

Die Wahl zwischen einem SFP+-DAC-Kabel und einem 10GBASE-T-SFP+-Modul hängt im Wesentlichen von der Entfernung, den Umgebungsbedingungen und den Implementierungskosten ab. DAC-Kabel eignen sich für kurze Verbindungen mit geringem Stromverbrauch, während optische Module für größere Entfernungen geeignet sind und zudem elektromagnetische Störungen (EMI) vermeiden. Die Beratung durch Experten und die Prüfung verschiedener Optionen helfen Ihnen, ein kosteneffizientes und zuverlässiges Netzwerk aufzubauen, das zukunftssicher skalierbar ist.
