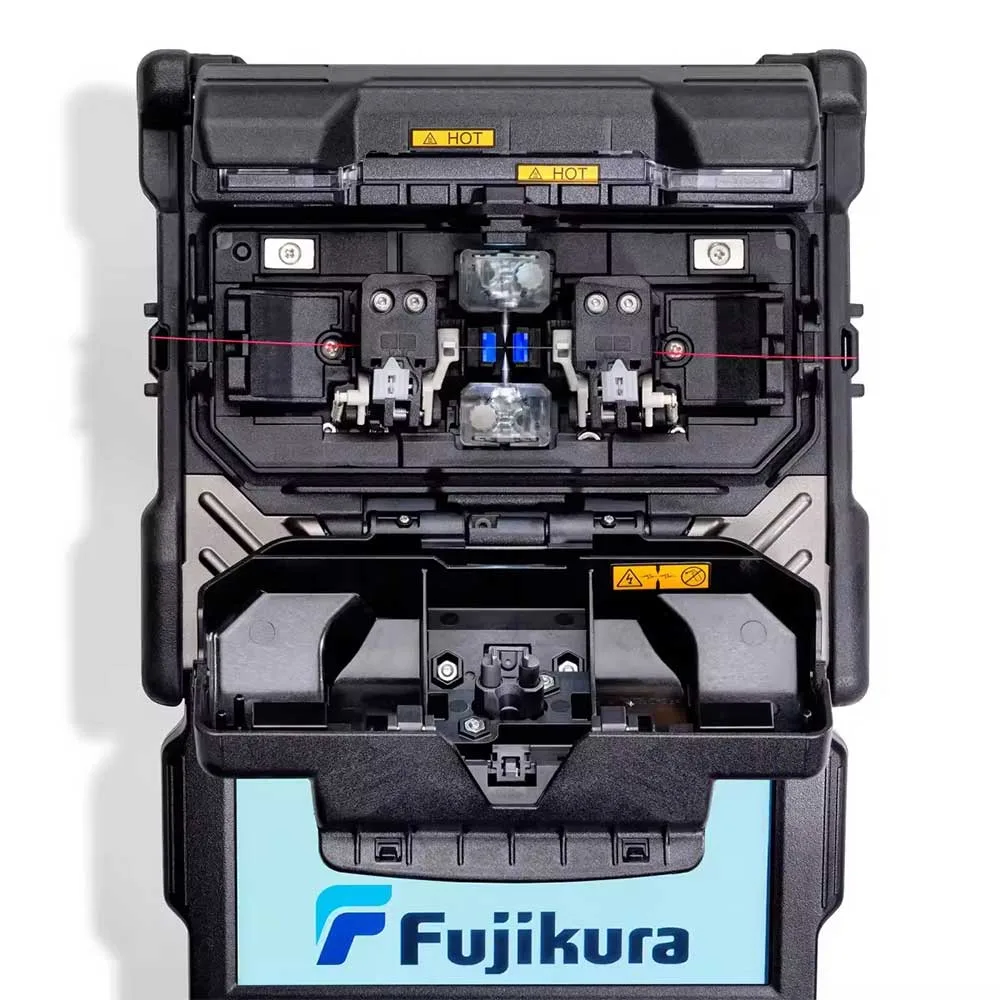

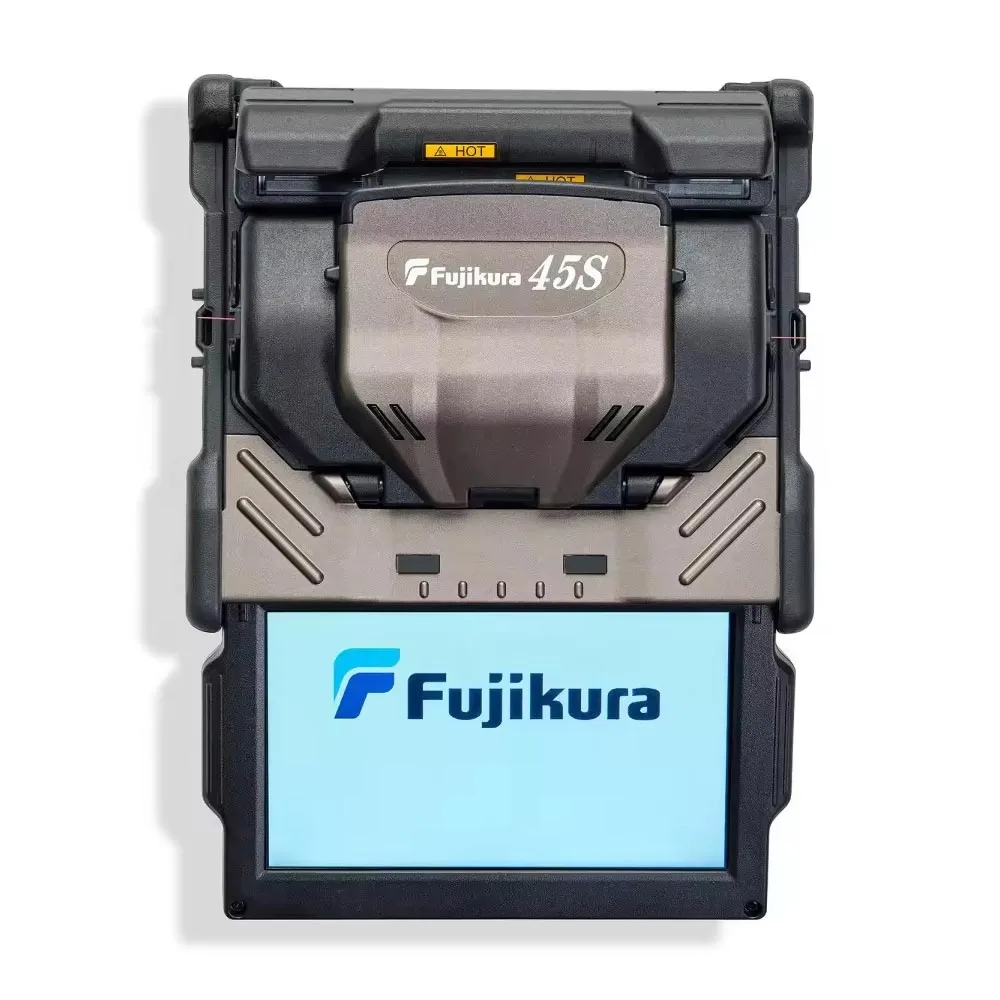

Was ist der Fujikura 45S Fusion Splicer?
Das Fujikura 45S Fusionsspleißgerät ist ein modernes Gerät für hochpräzises und effizientes Spleißen von Glasfasern. Dank aktiver Manteljustierung richtet es den Fasermantel anstatt nur den Kern aus und ermöglicht so bemerkenswert geringe Spleißverluste bei verschiedenen Fasertypen: sowohl Singlemode- als auch Multimode-Fasern.
Das Gerät ist bei Telekommunikationsunternehmen, Netzwerkinstallateuren und Außendiensttechnikern, die auf zuverlässige Leistung und Mobilität angewiesen sind, sehr beliebt. Dank seiner kompakten Bauweise und langen Akkulaufzeit eignet es sich ideal für anspruchsvolle Arbeiten im Innen- und Außenbereich.

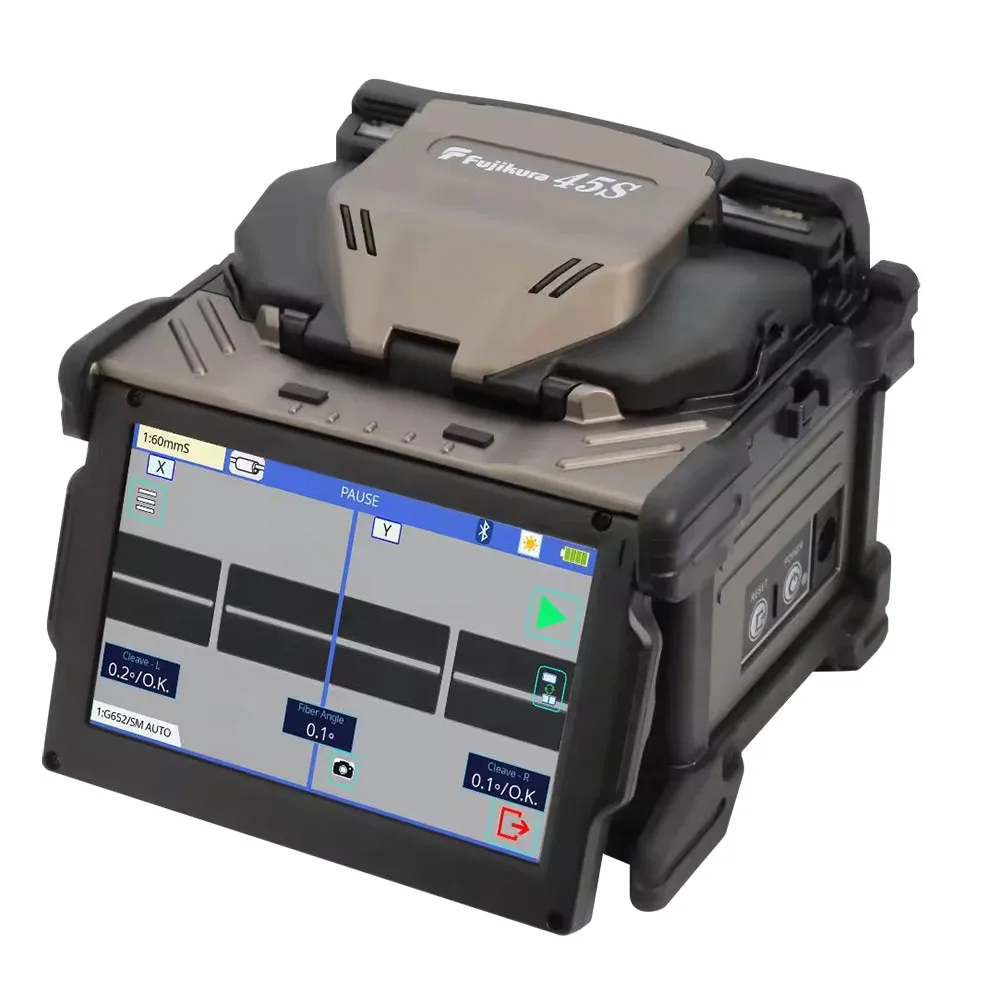

Wie ermöglicht das 45S überlegene Glasfaserspleißen?

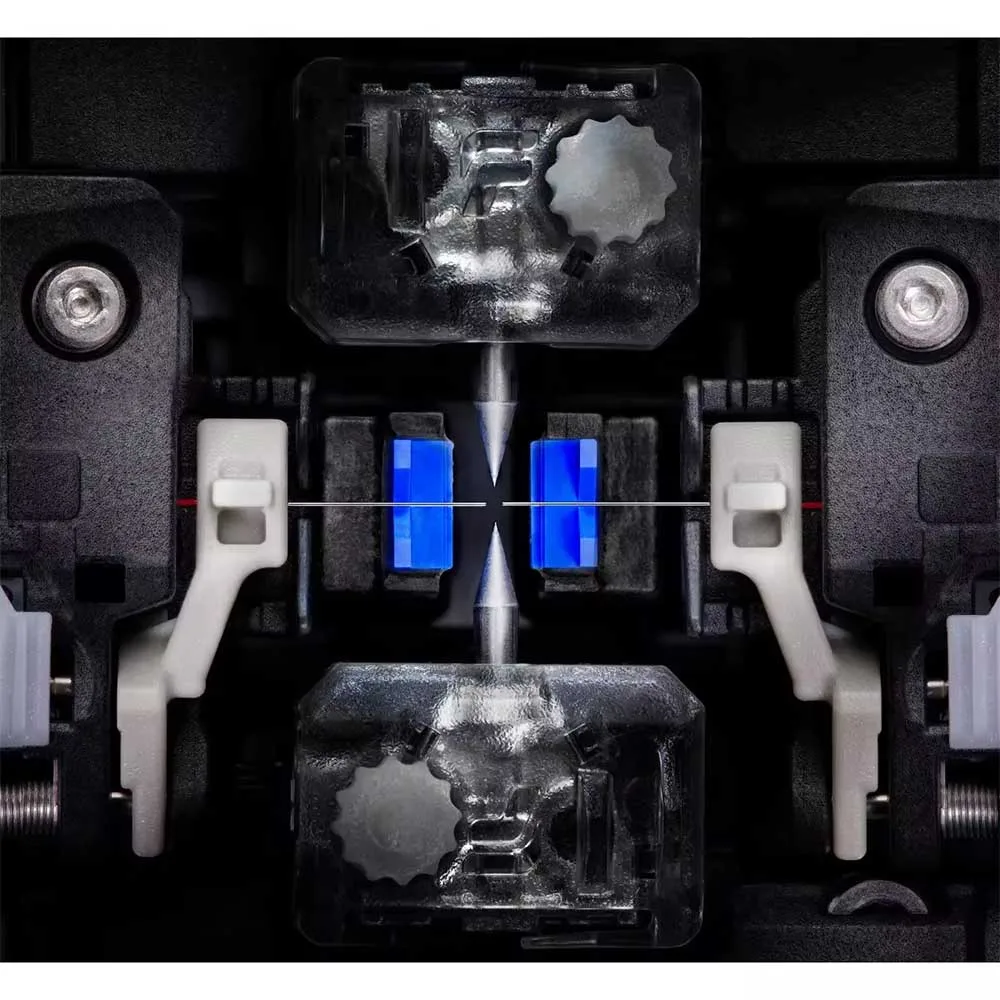

Durch die aktive Manteljustierung richtet das 45S Fasern mit einem Manteldurchmesser von ca. 125 µm aus. Dies führt zu Spleißverbindungen, die die sehr strengen Anforderungen der ITU-T-Normen für alle Fasertypen, einschließlich G.652-, G.651-, G.653-, G.655- und G.657-Fasern, mit durchschnittlichen Spleißdämpfungswerten von 0.01 dB erfüllen.
Im SM FAST-Modus erfolgt das Spleißen in der Regel schnell (6 bis 8 Sekunden). Dies steigert nicht nur die Produktivität bei der Fehlersuche vor Ort, sondern die Technologie mit geringen Spleißverlusten ist auch bei Projekten mit kurzer Bearbeitungszeit ein entscheidender Vorteil. Das Spleißgerät unterstützt verschiedene Beschichtungsdurchmesser (bis zu 3000 µm) und ist somit vielseitig einsetzbar.
Nach dem Spleißen wird die Spleißstelle mit einem Schrumpfschlauch geschützt. Das Schrumpfen des Schlauchs geht sehr schnell (16 bis 23 Sekunden), wobei die Zeit von Größe und Art des Spleißens abhängt. Die Schwerkraft trägt zusätzlich zur Optimierung des Arbeitsablaufs bei.

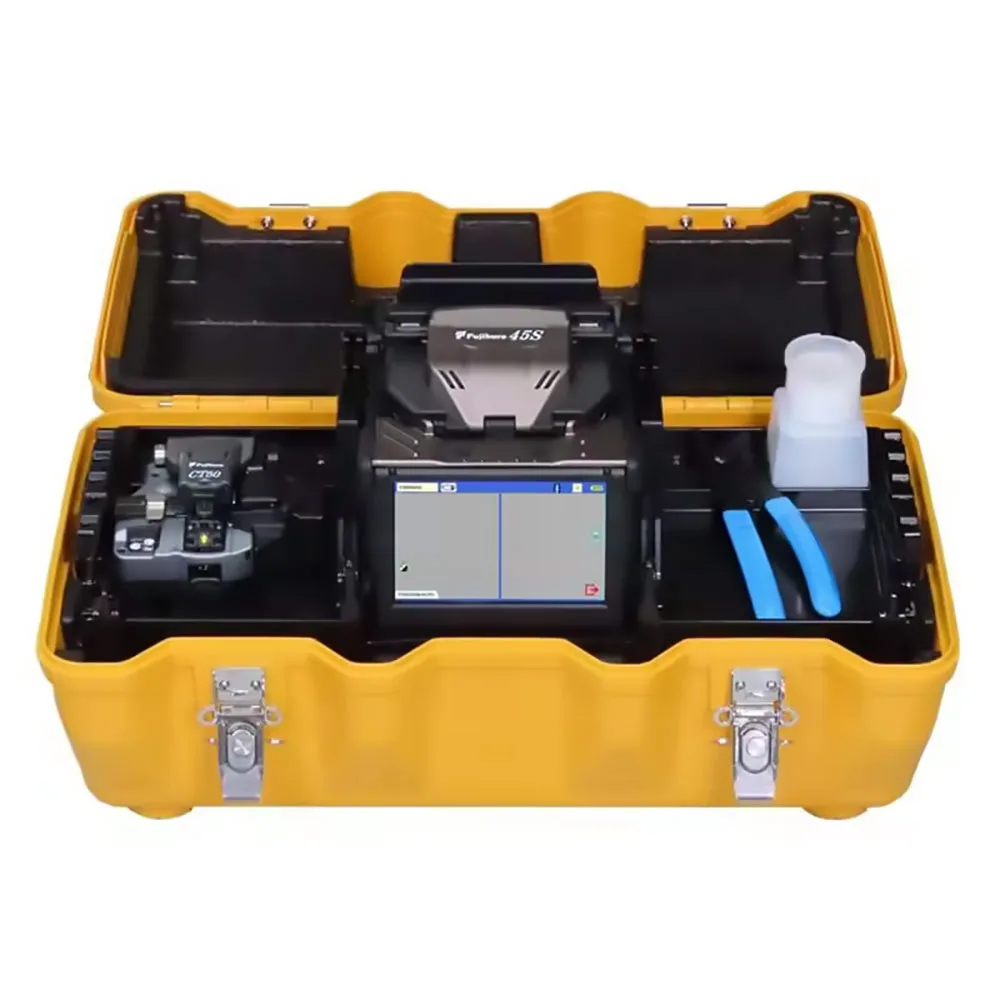

Das All-Inclusive-Standardpaket: Ein Set, alles, was Sie brauchen
Es ist klar, dass eine vollständige Spleißlösung mehr als nur ein Spleißgerät umfasst. Das Standardpaket des Fujikura 45S enthält eine sorgfältig zusammengestellte Auswahl an Werkzeugen und Zubehör für alle gängigen Faser- und Kabeltypen im praktischen Einsatz. Die folgende Tabelle listet alle enthaltenen Komponenten auf:
| Artikel | Beschreibung |
| Fusionsspleißgerät | Ausrichtgerät für laminierte Bleche mit 4.95-Zoll-TFT-Touchscreen |
| Faserhalter | Mehrere Varianten für 200µm-, 250µm- und 900µm-Beschichtungen |
| Hülsenklemmen | Konzipiert für lose Pufferkabel, maximale Beschichtung 900 µm |
| Faserhalter-Setplatte | Basis zur Befestigung von Faserhaltern während des Spleißens |
| Transferklemme | Unterstützt die Handhabung von Fallkabeln auf der Arbeitsfläche. |
| Hitzeschrumpfende Schutzhüllen | 40 mm und 60 mm Länge, maximaler Beschichtungsdurchmesser 900 µm |
| Akku und Ladegerät | Wiederaufladbarer Lithium-Ionen-Akku mit Ladegerät, das das gleichzeitige Laden von zwei Akkus ermöglicht. |
| Netzadapter und Netzkabel | Kompatibel mit Eingangsspannungsbereichen von 100-240 V |
| Benutzerdokumentation | Integrierte PDF-Anleitungen und gedruckte Handbücher inklusive |
Dieses umfassende Werkzeugset deckt nahezu alle Spleißszenarien ab, die Ihnen im praktischen Einsatz begegnen werden. Es bietet Ihnen Flexibilität bei Ihren Konstruktionen und macht zusätzliche Anschaffungen kaum nötig.
Fujikura 45S Fusion Spleißgerät – Detaillierte Spezifikationen
Durch die Angabe der detaillierten Gerätespezifikationen können Sie die Leistung des Geräts vor Ort abschätzen. Die folgende Tabelle fasst die standardisierten Spezifikationen aus den Gerätespezifikationen in den offiziellen Produktdokumenten des Herstellers zusammen.
| Parameter | Normen |
| Faserausrichtungsmethode | Aktive Verkleidungsausrichtung |
| Anzahl der gespleißten Fasern | Einzelfaser |
| Anwendbare Fasertypen | Optische Fasern (Einzelmoden- und Multimodenfasern, Mantel ~125µm) |
| Maximaler Beschichtungsdurchmesser | Bis zu 3000µm |
| Spaltlängenbereich | 5 bis 16 mm (abhängig von Fasertyp und Beschichtungsdurchmesser) |
| Durchschnittlicher Spleißverlust | ITU-T G.652: 0.03 dB G.651: 0.01dB G.653: 0.05dB G.655: 0.05dB G.657: 0.03dB |
| Spleißzeit | 6 bis 8 Sekunden (SM FAST-Modus) |
| Schutzhülle | Wärmeschrumpfbar, max. 66 mm Länge, max. 6.0 mm Durchmesser vor dem Schrumpfen |
| Heizzeit | 16 bis 23 Sekunden, abhängig von der Art der Manschette und dem Heizmodus. |
| Faserzugfestigkeit | ungefähr 2.0 Newton |
| Elektrodenlebensdauer | Ca. 6,000 Spleißstellen |
| Abmessungen (B x T x H) | 131 mm x 123 mm x 121 mm (ohne hervorstehende Teile) |
| Gewicht | Ca. 1.4 kg mit Akku |
| Betriebstemperatur | -10 Um ° C 50 |
| Lagertemperatur | -40 Um ° C 80 |
| Luftfeuchtigkeit (Betrieb/Lagerung) | 0 bis 95% relative Luftfeuchtigkeit, nicht kondensierend |
| Maximale Betriebshöhe | Bis zu 5000 Meter |
| Batterietyp | Wiederaufladbarer Lithium-Ionen-Akku, ca. 60-mm-Modus: 200 Ladezyklen; schlanker Modus: 230 Ladezyklen |
| Akkulaufzeit/Ladezyklen | Ca. 500 Ladezyklen |
| Präsentation | 4.95-Zoll-TFT-Touchscreen, Vergrößerung 132x bis 300x |
| Konnektivität | USB 2.0 (Mini B und A), Bluetooth 5.2 |
| Datenspeicher | 100 Spleißmodi, 30 Wärmemodi, 20,000 Spleißdatensätze, 100 Bilder |
| Weitere Merkmale | Fusionskontrolle, Klingenmanagement, automatische Mantelklemmfunktionen |
Dank dieser Präzision und Langlebigkeit erfüllt das Spleißgerät professionelle Standards und eignet sich daher für viele Glasfaseranwendungen.
Glasfaser-Spleißgerät CT50: Der perfekte Partner für die Spleißvorbereitung
Das Set enthält außerdem den Glasfaserschneider CT50 von Fujikura. Dieser Präzisionsschneider bereitet die Faserenden für das Spleißen vor und erzeugt gleichmäßige, hochwertige Schnitte. Zu den wichtigsten Merkmalen gehören:
| Parameter | Normen |
| Anwendbare Fasern | Singlemode-, Multimode-, Einzelfaser- und Bandfasern bis zu 16 Fasern |
| Manteldurchmesser | Ca. 125 µm |
| Maximaler Beschichtungsdurchmesser | Bis zu 3 mm (abhängig von der Faser-Einstellplatte) |
| Spaltlängenbereich | 5 bis 20 mm, einstellbar pro Faser-Einstellplatte |
| Mittlerer Spaltwinkel | 0.3 bis 0.9 Grad für Einzelfasern; bis zu 1.2 Grad für Bänder |
| Klingenleben | Ca. 60,000 Spaltungen |
| Abmessungen (B x T x H) | 117mm x 94mm x 59mm |
| Gewicht | Etwa 306 g mit Batterie und Einstellplatte |
| Betriebstemperatur | -10 Um ° C 50 |
| Akku | 2 AAA-Trockenbatterien |
| Drahtlose Schnittstelle | Bluetooth 4.1 LE |
Weitere nützliche Zubehörteile für Glasfaserspleißgeräte sind spezielle Fasereinstellplatten für bestimmte Beschichtungsgrößen, Ersatzklingen, Klemmarme und Abfallauffangbehälter; diese Anpassungen sind auf verschiedene Fasertypen und Auftragsanforderungen abgestimmt.
Warum das Fujikura 45S Kit das beste seiner Klasse ist
Das Fusionsspleißgerät-Set bietet Glasfaserprofis eine Komplettlösung. Zuverlässige Manteljustierung, kurze Spleißzeiten und umfangreiche Zubehörkompatibilität gewährleisten eine insgesamt hochwertige Fusionsverbindung.
Das 45S bietet Spleißinstallateuren die notwendigen Funktionen, um in jeder potenziellen Glasfaserumgebung eine zuverlässige Spleißqualität gemäß internationalen Standards zu gewährleisten.
Das ergonomische Design, kombiniert mit Bluetooth-Konnektivität und einem großen internen Datenspeichersystem, macht Ihr Projekt einfacher, effizienter und effektiver.
