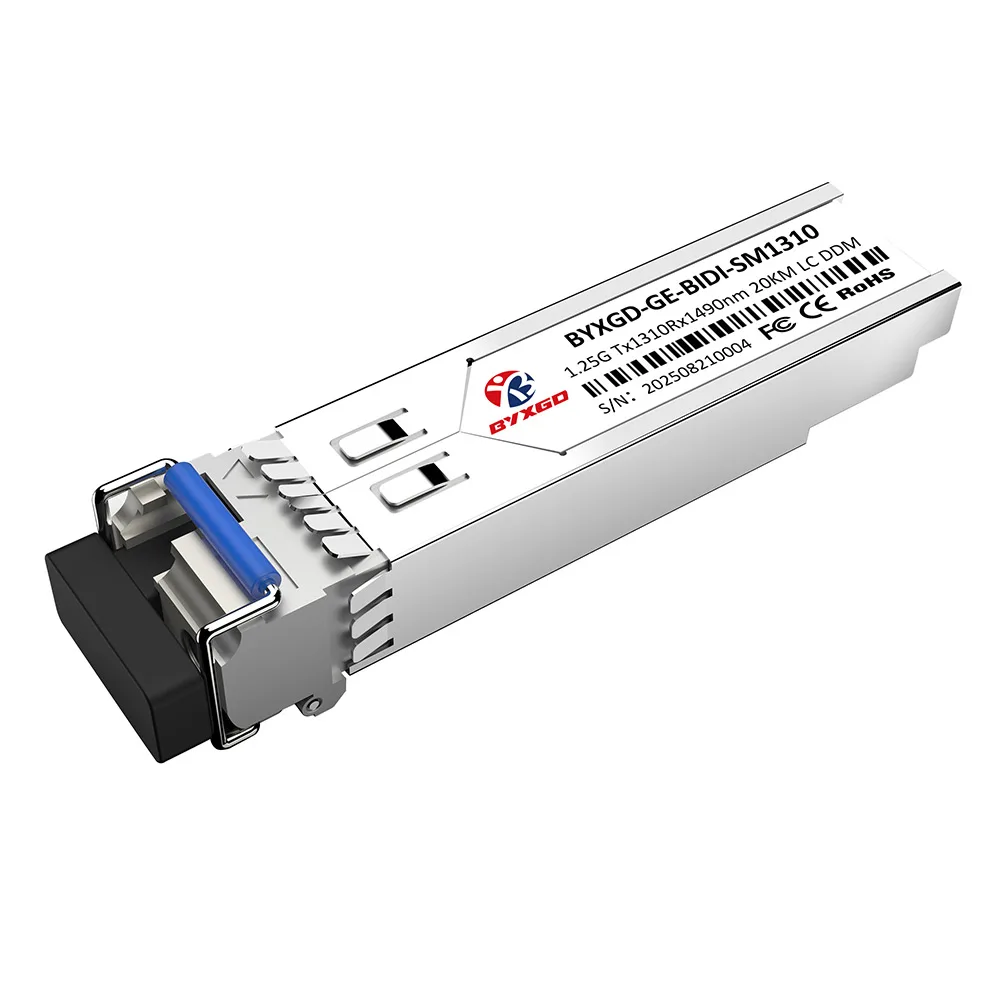

Cisco Linksys MGBBX1-kompatibles 1000BASE-BX-U SFP BiDi 1310 nm-TX/1490 nm-RX 20 km Simplex LC/UPC SMF

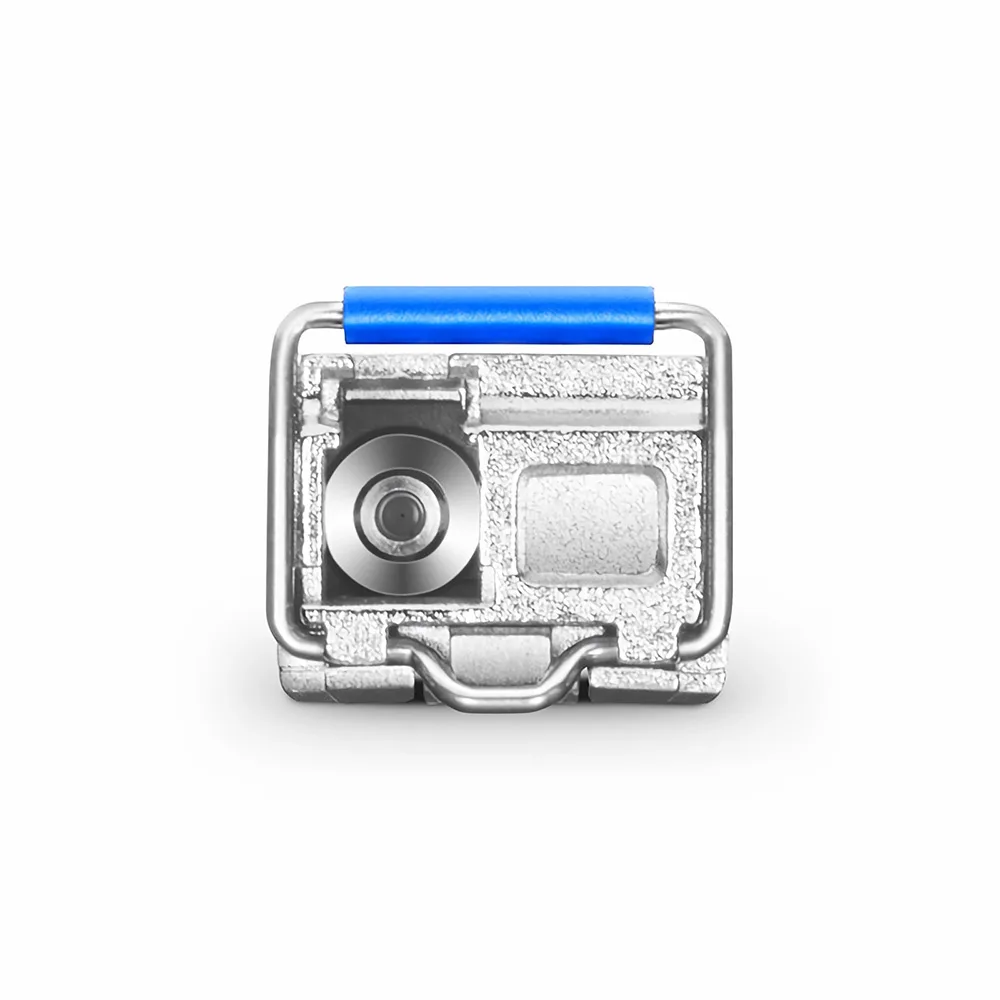

Das Cisco Linksys MGBBX1-kompatible BYXGD 1000BASE-BX-U SFP-Modul überträgt mit 1.25 Gbit/s über Singlemode-Faser mit einer maximalen Reichweite von 20 km. Es verwendet eine Sende-/Empfangswellenlänge von 1310 nm und eine Empfangswellenlänge von 1490 nm über einen Simplex-LC/UPC-Stecker. Das Modul unterstützt DOM/DDM und ermöglicht so die Messung von Temperatur, Spannung, Laservorspannung und optischer Sende-/Empfangsleistung. Es arbeitet im kommerziellen Temperaturbereich von 0–70 °C, benötigt weniger als 1 W Leistung und erfüllt die Diagnose- und elektrischen Spezifikationen des SFF-8472-Standards sowie die elektrischen Spezifikationen des SFP MSA mit 100 Ω differentieller Signalübertragung.

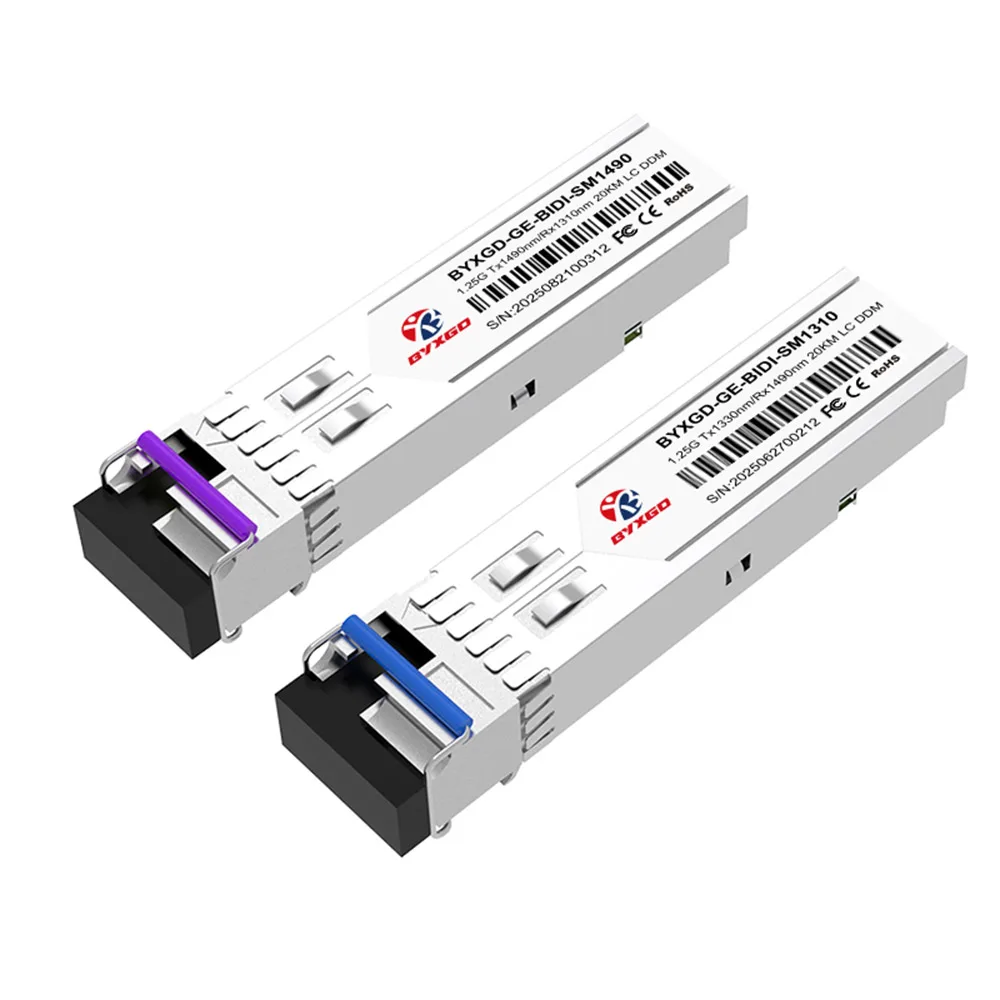

Das optische Design ist bidirektional (BiDi) und verfügt über einen integrierten Wellenlängenmultiplexer (WDM). Für die Empfängerseite wird ein komplementärer BX-D benötigt. Die typische Sendeleistung liegt zwischen −9 und −3 dBm, die Empfängerempfindlichkeit je nach Plattform zwischen −20 und −22 dBm. Für Übertragungsstrecken von bis zu 20 km wird G.652-Singlemode-Faser (SMF) verwendet. Das Design entspricht der Laserklasse 1, und die verwendeten Materialien sind RoHS-konform.

Dieses Modul ist aufgrund seiner Bauform mit folgenden Marken und Modellen kompatibel: Cisco Linksys MGBBX1; Juniper Networks SFP-GE20KT13R14; Brocade E1MG-BXU-20; HPE J9143B-20; H3C SFP-GE-LX20-SM1310; HW BiDi SFP-GE-20-SM1310; Dell SFP-GE-BX20U-1310; Extreme Networks MGBIC-BX20-U; Alcatel-Lucent SFP-GIG-BX-U20.

Spezifikationen
