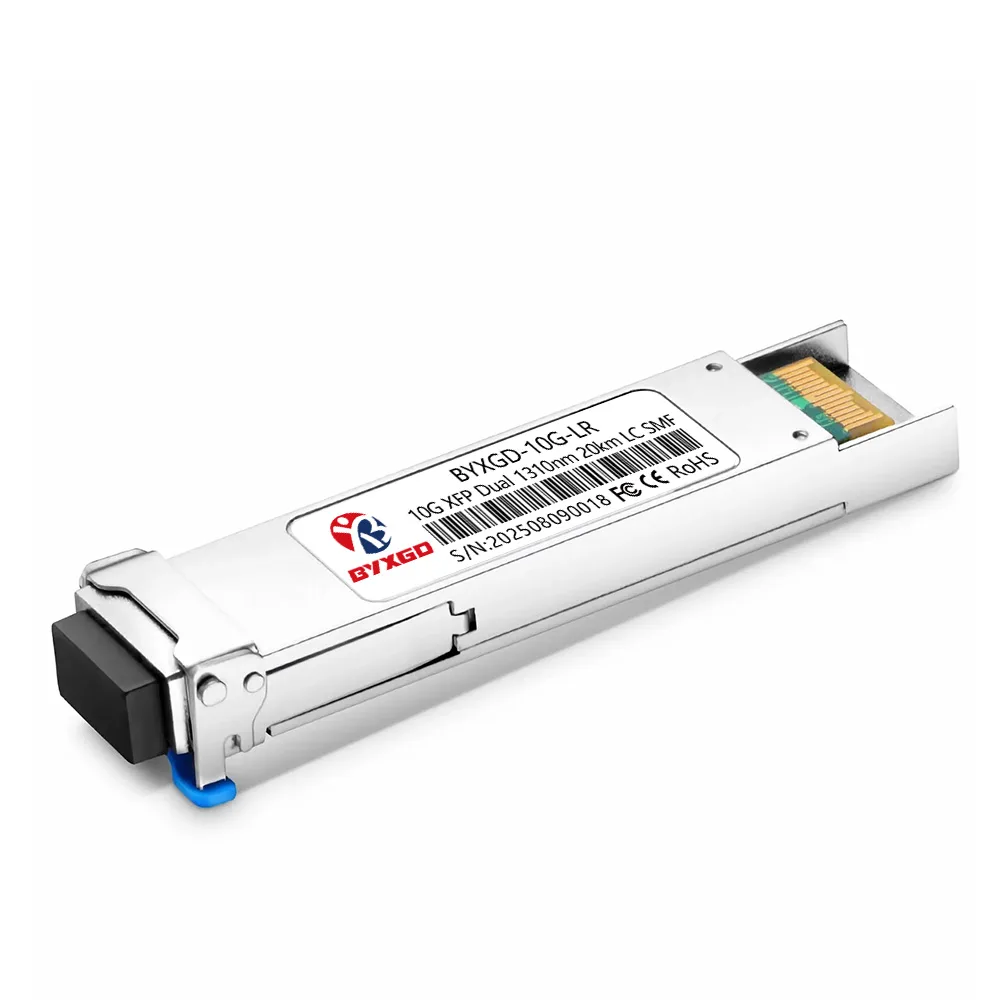

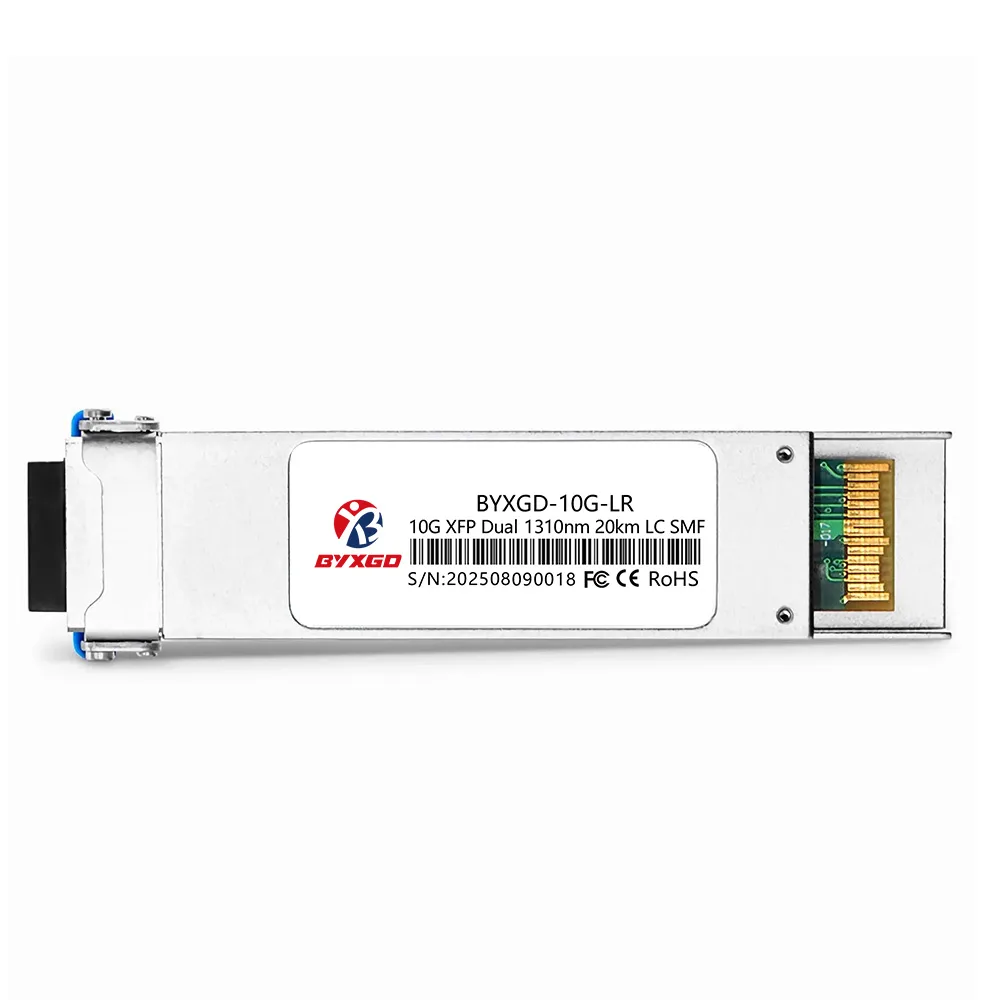

10GBASE-LR/MR XFP অপটিক্যাল ট্রান্সসিভার হল একটি হট-সোয়াপেবল মডিউল যা OS2 সিঙ্গেল-মোড ফাইবারের মাধ্যমে 10-গিগাবিট লং-রিচ অ্যাপ্লিকেশনগুলিকে সন্তুষ্ট করার জন্য ডিজাইন করা হয়েছে। এটি 9.95–11.1 Gbps লাইন রেটে কাজ করে এবং ইথারনেট, SONET/SDH এবং ফাইবার চ্যানেল ট্রান্সপোর্ট অ্যাপ্লিকেশনগুলিকে সমর্থন করার উদ্দেশ্যে তৈরি। অপটিক্যাল ট্রান্সসিভারটি ট্রান্সমিটারের জন্য 1310 nm DFB লেজার এবং লাইন সিগন্যালে একটি PIN রিসিভার ব্যবহার করে। এটি 20 কিলোমিটার পর্যন্ত ট্রান্সমিশন দূরত্ব সমর্থন করে, স্বাভাবিক প্রত্যাশিত কর্মক্ষমতা হল 12 dB লিঙ্ক বাজেট এবং BER ≤ 1×10⁻¹²।

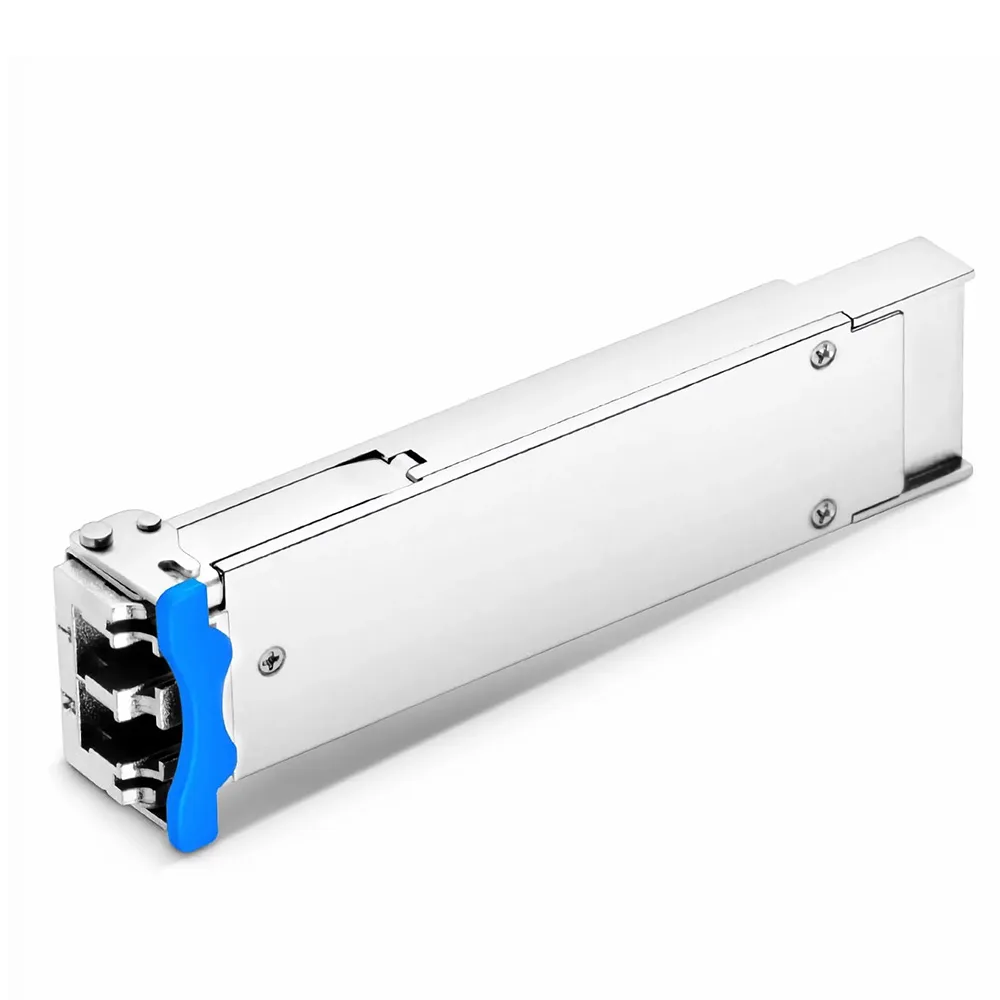

অপটিক্যাল ট্রান্সসিভারটি একটি LC ডুপ্লেক্স অপটিক্যাল ইন্টারফেস, EMI কমানোর জন্য একটি অল-মেটাল হাউজিং, শক্তিশালী ESD সুরক্ষা দিয়ে সজ্জিত এবং 2.5 W এর নিচে বিদ্যুৎ খরচ সহ 3.3 V একক পাওয়ার সাপ্লাই থেকে কাজ করে। ডিজিটাল ডায়াগনস্টিকস (DDM/DOM) রিয়েল-টাইমে তাপমাত্রা, ভোল্টেজ, বায়াস কারেন্ট এবং TX/RX অপটিক্যাল পাওয়ার পর্যবেক্ষণের জন্য 2-তারের ইন্টারফেসের মাধ্যমে উপলব্ধ। XFP-সামঞ্জস্যপূর্ণ 10G পোর্টগুলিতে ইন্টিগ্রেশনের সুবিধার জন্য এটি একটি XFP 10G পোর্টের সাথে সামঞ্জস্যপূর্ণতা সমর্থন করার জন্য ডিজাইন করা হয়েছিল এবং বিখ্যাত 10G অপটিক্যাল স্ট্যান্ডার্ড, লেজার আই-সেফটি এবং RoHS সহ পরিবেশগত নিয়ন্ত্রক মান মেনে চলার জন্য তৈরি করা হয়েছিল। এটি 0 °C থেকে +70 °C পর্যন্ত বাণিজ্যিক তাপমাত্রা অপারেশন স্পেসিফিকেশন সমর্থন করে। আমরা প্রদত্ত ডিজাইনে একটি হট-প্লাগেবল ল্যাচ অন্তর্ভুক্ত করি, যা অপটিক্যাল ট্রান্সসিভার মডিউলের সহজ ইনস্টলেশনের অনুমতি দেয়।
সবিস্তার বিবরণী
| ব্র্যান্ড | বিওয়াইএক্সজিডি |
| ফর্ম ফ্যাক্টর | XFP, হট-প্লাগেবল |

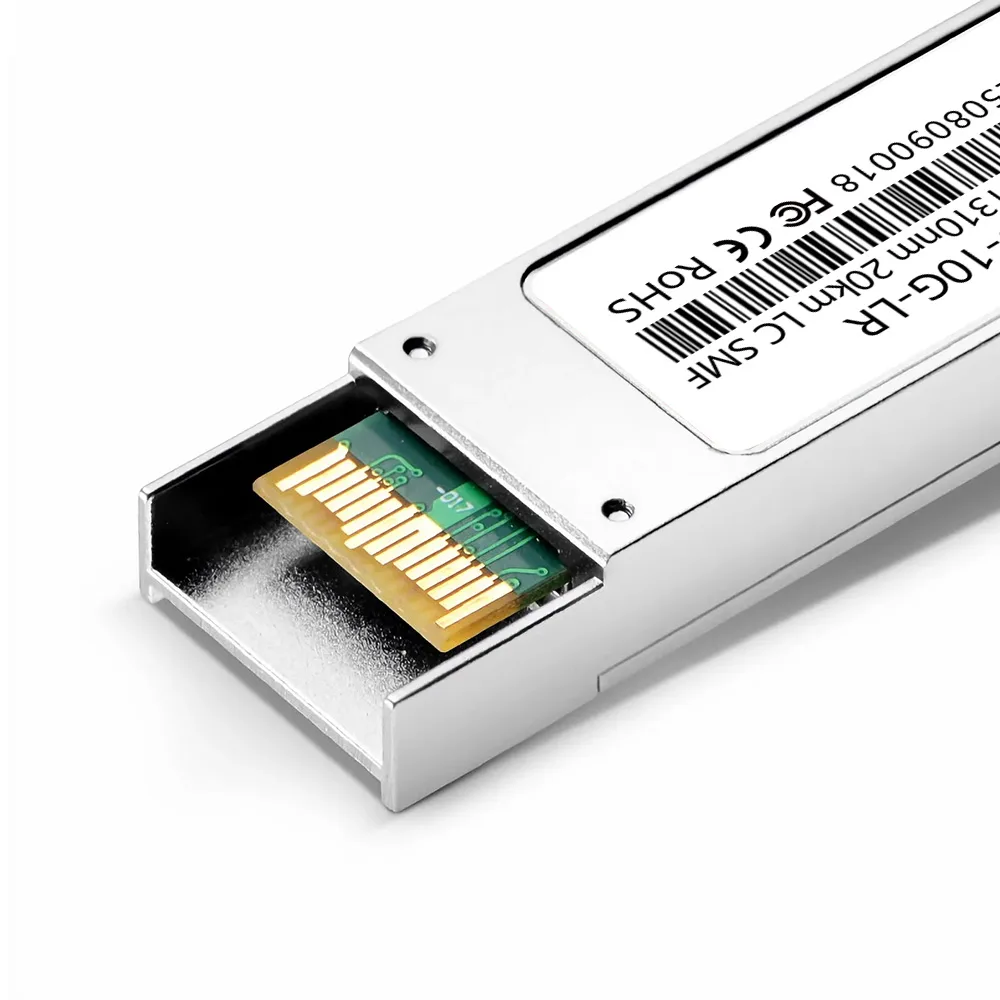

| হোস্ট ইন্টারফেস | XFI, ১০০ Ω ডিফারেনশিয়াল |
| ডাটা রেট | ৫-১০ জিবিপিএস |
| তরঙ্গদৈর্ঘ্য | ১৩১০ ন্যানোমিটার (১২৬০–১৩৫৫ ন্যানোমিটার) |
| ফাইবার/মিডিয়া | এসএমএফ (৯/১২৫ মাইক্রোমিটার) |

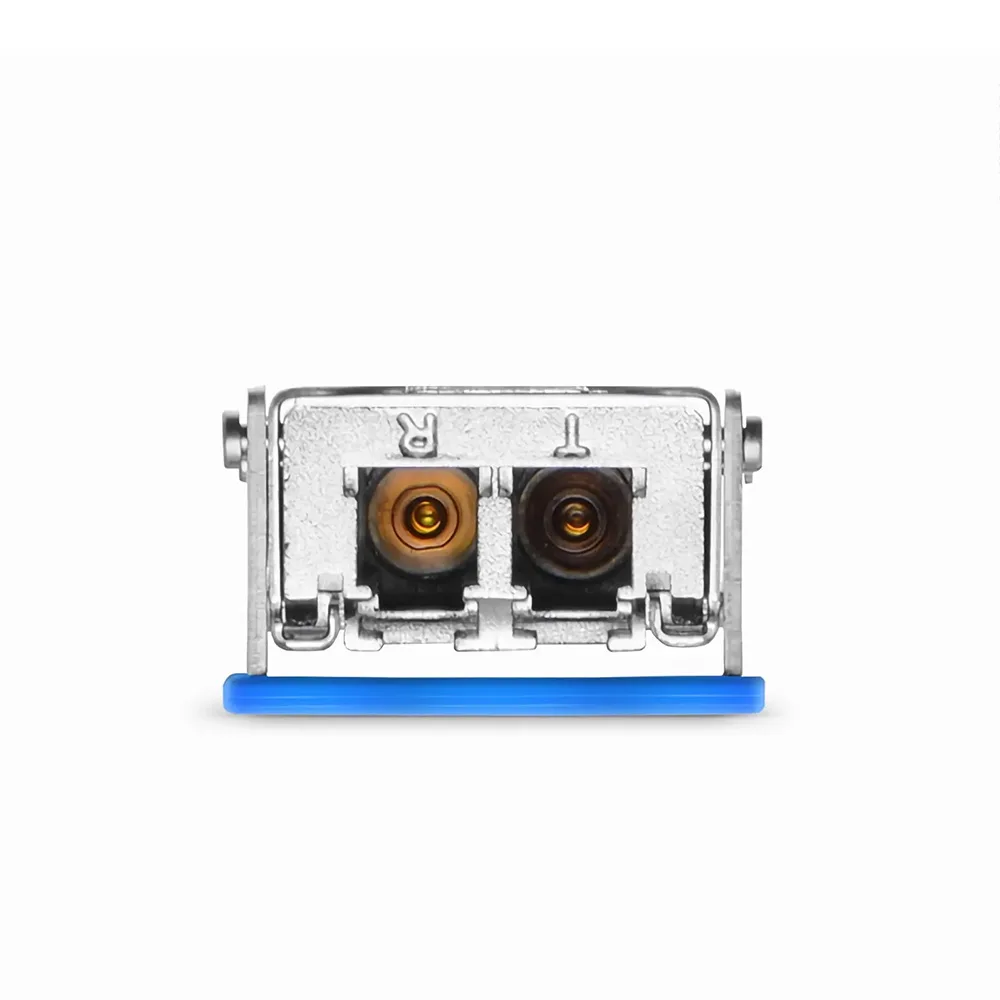

| সংযোগকারী | এলসি ডুপ্লেক্স, ইউপিসি |
| সর্বোচ্চ দূরত্ব | ৪৯৯৯৩ কিমি |
| অপটিক্যাল উপাদান | ডিএফবি ট্রান্সমিটার / পিন রিসিভার |
| TX আউটপুট পাওয়ার | −৩ থেকে +১ ডিবিএম |
| গড় লঞ্চ শক্তি | −৭.৬ থেকে ২.৪ ডিবিএম |
| বিলুপ্তির অনুপাত | D 3.5 ডিবি |
| এসএমএসআর | D 30 ডিবি |
| আরএক্স সংবেদনশীলতা | ≤ −১২.৬ থেকে −১৪.৪ ডিবিমিটার |
| রিসিভার ওভারলোড | ০ থেকে ≥ +০.৫ ডিবিমিটার |
| বিট ত্রুটি হার | ≤ ১×১০⁻¹² |
| ডিডিএম/ডোম | হাঁ |
| সরবরাহ ভোল্টেজ | ৩.১৩–৩.৪৫ ভোল্ট (নম্বর ৩.৩ ভোল্ট) |
| শক্তি খরচ | <2.5 ডাব্লু |
| ইএমআই/ইএসডি | সম্পূর্ণ ধাতব আবাসন, উন্নত ESD |
| অপারেটিং টেম্প | ০°সে থেকে +৭০°সে (বাণিজ্যিক) |
| সংগ্রহস্থল টেম্প | −40°C থেকে +85°C |
| লেজার সুরক্ষা | ক্লাস 1 লেজার |
| সম্মতি | IEEE 802.3ae (10GBASE-LR/LW), XFP MSA, INF-8077i, RoHS |
| অ্যাপ্লিকেশন | ১০GBASE‑LR/LW ইথারনেট; ১০G ফাইবার চ্যানেল; ১০G ডেটা সেন্টার সুইচ/রাউটার; NIC; মিডিয়া কনভার্টার |
